第五章 高密度电阻率法1
二、高密度电阻率法常用装置
⒈α 排列（温纳装置 AMNB） 该装置适用于固定断面扫描测量，电极排列如下：
温纳装置排列示意图
采用对称四极装置方式时，当 AM=MN=NB=α 时， 这种对称等距排列称为温纳（Wenner）装置（如图 11-3） 。其s 表达式为：
s K
U I
MN
（11-1）
因此，当极距扩大时，反映不同勘探深度的测点数将依次 减少。通常把高密度电阻率法的测量结果记录在观测电极 的中点、深度为na的点位上，整条剖面的测量结果就表 示成为一种倒三角梯形的电性分布及工作剖面。
图1 高密度电阻率法勘探系统示意图
当实接电极数给定时, 任意剖面测点数由下式确定: Ｄｎ＝Ｐsum －（Ｐa－１）· ｎ。 其中，ｎ ─ 剖面号， Ｄｎ ─ 剖面ｎ上的测点数， Ｐsum ─ 实接电极数， Ｐａ ─ 装置电极数（装置１～３等于４，装置４～５等于 ３）。 例如对α排列，电极数Ｐa＝4，设实接电极数Ｐsum＝60， 剖面数为16, 则Ｄｎ＝60－（4－1）×ｎ＝60－3×ｎ。 Ｄ1 ＝60－3×１＝57，Ｄ16＝60－3· 16＝12， 断面总测点数＝16×（Ｄ1＋Ｄ16）/2＝16×（57＋12） /2=552。
⒊γ 排列（微分装置 AMBN） 该装置适用于固定断面扫描测量，电极排 列如图 11-5：其s 表达式为
s K
U MN I
（11-5）
式中： K 3
（11-6）
微分装置排列示意图
【特点】测量断面为倒梯形。 【描述】测量时，AM=MB=BN=a为一个电极间距， A、M、B、N逐点同时向右移动，得到第一条剖面 线；接着AM、MB、BN增大一个电极间距， A、 M、B、N 逐点同时向右移动，得到另一条剖面线； 这样不断扫描测量下去，得到倒梯形断面。
高密度电阻率法现场工作时是在预先选定的测线和 测点上，同时布置几十乃至上百个电极，然后用多芯电 缆将它们连接到特制的电极转换装置，电极转换装置将 这些电极组合成指定的电极装置和电极距，进而用自动 电测仪，快速完成多种电极装置和多电极距在观测剖面 的多个测点上的电阻率法观测。再配上相应的数据处理、 成图和解释软件，便可及时完成给定的地质勘查任务。 其具体工作如图1所示：高密度电阻率法的探测深度随 着供电电极距的增大而增大，当隔离系数n逐次增大时 电极距也逐次增大，对地下深部介质的反映能力亦逐步 增加。由于岩土剖面的测点总数是固定的，
图1.5.7 联剖反装置排列示意图
⒍A-M 二极排列 该装置适用于变断面连续滚动扫描测量，电极排 列如图1.5.8： 测量时，A不动，M逐点向右移动，得到一条滚动线； 接着A、M同时向右移动一个电极，A不动，M逐点 向右移动，得到另一条滚动线；这样不断滚动测量 下去，得到平行四边形断面。
图1.5.8二极排列示意图
⒐AB-MN偶极排列 该装置适用于变断面连续滚动扫描测量，电极排列如图 1.5.11：图1.5.11 AB-MN偶极排列示意图图1.5.12 MNB排列示意图 测量时，A、B不动，M、N 逐点向右同时移动，得到一 条滚动线；接着A、B、.M、N同时向右移动一个电极， A、B不动，M、N 逐点向右同时移动，得到另一条滚动 线；这样不断滚动测量下去，得到平行四边形断面。
图1.5.11 AB-MN偶极排列示意图
10．MN-B排列 该装置适用于变断面连续滚动扫描测量，电极排列如图 1.5.12： 测量时，M、N不动，B 逐点向右移动，得到一条滚动线； 接着M、N、B同时向右移动一个电极，M、N不动，B 逐 点向右移动，得到另一条滚动线；这样不断滚动测量下去， 得到矩形断面。
⒎A-MN三极排列 该装置适用于变断面连续滚动扫描测量，电极排列如图 1.5.9： 测量时，A不动，M、N 逐点向右同时移动，得到一条滚 动线；接着A、M、N同时向右移动一个电极，A不动，M、 N 逐点向右同时移动，得到另一条滚动线；这样不断滚动 测量下去，得到平行四边形断面。
图1.5.9 A-MN三极排列示意图
A s B s
T s (i )
s (i ) s (i )
（4.7-6）
Ts
比值参数综合了同一地电断面 和 两种视参数所
反映异常分布的相对关系， 因而用该参数所绘制的比值 断面图在反映地电结构的分布形态方面， 远较相应排列 的视电阻率断面图要清晰得多。 另一类比值参数是以联合三极测深的测量结果为基 础，其表达式为
探测效率和成功率，而且一次布极可以完成纵、横向二 维勘探过程，既能反映地下某一深度沿水平方向岩土体 的电性变化，同时又能提供地层岩性沿纵向的电性变化 情况，具备电剖面法和电测深法两种方法的综合探测能 力。因此该探测方法与其它物探方法相比推广应用速度 极快，目前在金属与非金属矿产、地质构造、水文地质、 工程灾害地质、考古、岩溶洞穴景观资源等各领域得到 了广泛的推广应用，解决了诸多实际问题，产生了极大 的社会效益及经济效益。
⒋δA排列（联剖正装置AMN∞） 该装置适用于固定断面扫描测量，电极排列如图 1.5.6：图1.5.5 微分装置排列示意图 测量时，AM=MN为一个电极间距，A、M、N逐点 同时向右移动，得到第一条剖面线；接着AM、MN 增大一个电极间距， A、M、N 逐点同时向右移动， 得到另一条剖面线；这样不断扫描测量下去，得到 倒梯形断面。
由上式得到
s
K K
s
K K
s
（1-5-9）
当三电位电极系的极距为 a 时，上述三种电极装置 系
6 a , K
数
依
次
为
：
K
2 a , K
3 a
，于是（4.7-4）式写成
s
1 3
s ຫໍສະໝຸດ 2 3s（1-5-10）
可见，当已知其中任意两种电极排列的视电阻率 时，通过（1-5-10）式便可计算第三种电极排列的电 阻率。
高密度电阻率法数值模拟断面图----λ比值参数
1.5.2资料处理及模型实验
高密度电阻率法在一条剖面上可采集到不同装置及不同 极距的大量数据，将这些数据进行处理便可获得各种视参数 的等级断面图，也可直接根据断面上的数据分布绘成等值线 断面图。 • 一、数据处理 • 高密度电阻率法的数据处理是把所测得的视电阻率，经数据 格式转换、数据预处理、地形校正、正演和反演计算，最后 得到视电阻成像色谱图。把格式转换好的视电阻率，经数据 预处理消除坏点,保留数据较一致的数据点。并采用最佳拟 合法，给定一个初始地电断面，在初始断面上计算视电阻率 的理论曲线，将理论曲线与实测曲线作对比（拟合），通过 修改参数获得最佳拟合效果,即高密度电法反演成像色谱图。 根据现场实验和与其它资料对比分析，选择正演、反演计算 参数。
( i , i 1) s (i )
A
s ( i 1)
A
s (i )
B
s ( i 1)
B
（4.7-7）
式中
s
(i )
与 s (i
1)
分别表示相邻两点同一极距的视电
阻率值，通常将计算结果示于第 i 点与第 i 1 点之间。
高密度电阻率法数值模拟断面图--Ts比值参数
由于 所以
U
I 2 a
, U
I 6 a
, U
I 3 a
U
U
U
（1-5-7） 显然，当供电电流一定时，三者间的阻抗关系为：
R
R
R
，引入视电阻率及装置系数后， （1-5-7）
s
K
式可以写成
s
K
s
K
（1-5-8）
其中
K 6
偶极装置排列示意图
【特点】测量断面为倒梯形。 【描述】测量时，AB=BM=MN=a为一个电极间距， A、B、M、N逐点同时向右移动，得到第一条剖面 线；接着AB、BM、MN增大一个电极间距， A、B、 M、N 逐点同时向右移动，得到另一条剖面线；这 样不断扫描测量下去，得到倒梯形断面。
A s
4 a
U
I
A
,
B s
4 a
U
I
B
利用三电位电极系的测量结果还可以计算两类 比值参数： 一类是直接利用三电位电极系数的测量 结果并将其加以组合而构成的； 另一类则是利用三 极测深的测量结果（即不同极距的 及 ）并将 其加以组合而构成的。 两种比值参数不仅能以更为 醒目的方式再现原有异常的特点， 而且某些比值参 数在一定程度上还具有抑制干扰和分解复合异常 的能力， 从而大大地改善了常规电阻率法反映地质 对象赋存状况的能力。 考虑到三电位电极系中三种视电阻率参数的异常 的分布规律，设计了下述比值参数
⒉β 排列（偶极装置 ABMN） 该装置适用于固定断面扫描测量，电极排列 如图 11-4： 这种装置的特点是供电电极 A、B 和测量电极 M、N 均采用偶极，并按一定的距离分开。由于 四个电极都在同一测线上，故又称偶向偶极。其 s 表达式为
s K
U MN I
（11-3） （11-4）
1.5.6 联剖正装置排列示意图
⒌δB排列（联剖反装置∞MNB） 该装置适用于固定断面扫描测量，电极排列如图1.5.7： 图1.5.8二极排列示意图 测量时，MN=NB为一个电极间距，M、N、B逐点同时向 右移动，得到第一条剖面线；接着MN、NB增大一个电极 间距， M、N、B 逐点同时向右移动，得到另一条剖面线； 这样不断扫描测量下去，得到倒梯形断面。
第五讲高密度电法
（一）
两个点源的电场特征：
A(I)
M
B(-I)
U
AB M
I 1 1 ( ) 2 AM BM
电位差表达式 地下均匀介质的电阻率
二、如何测定大地的电阻率？
• 在地下半空间中建立人工的电流场，研究由于地质对象
的存在而产生的电场的变化（探测对象与周围介质之间 的电阻率差异是前提条件）。 • 将直流电通过电极向地下供电以形成人工直流电场，由于 直流电场中电荷的分布不随时间改变，这是一种稳定的 电流场。
沟 沟
测线1位于坝体顶部，与防浪墙相距1m。测线从溢洪道内边缘开始， 过输水隧洞上部，至水库管理所门口路边结束，总长206.5米。 测线2位于坝体后坡上，与测线1平行，距坝顶斜距为17米。起点位 于测线1的54.5米处下方，总长206.5米
测线3位于坝体后坡上，与测线2平行，距测线2 斜距为20.4米。起 点与测线2的起点对齐，总长206.5米
4.
结合正演资料进行分析地下断面的分布特征。
高密度电法数据处理中几个比值参数：
s (i) Ts (i) s (i)
sA (i ) B (i, i 1) s (i )
sA (i 1) sB (i 1)
G(i)
(i) (i 1)
A s A s
高密度电法野外观测示意图
5.5 基本的资料处理方法
1. 统计处理：视电阻率参数断面图或灰度图 取滑动平均；计算均值、方差；视参数分级 比值换算法：等值线断面图或灰度图 λ 参数对局部低阻体 T 参数对局部高阻体有较强的分辨能力。
2.
3.
滤波处理 视电阻率曲线随极距的增大由单峰变为双峰，绘 制断面后除了主异常外，一般还会出现强的伴随异常， 应消除这种成分的影响。
工程物探-高密度电阻率法
二、高密度电阻率法的基本原理和工作方法
高密度电阻率法可以实现数据的快速采集和 微机处理，从而改变了电阻率法勘探传统的 工作模式，大大地提高了工作效率，减轻了 劳动强度，使电法勘探的智能化程度大大的 向前迈进了一步。
高密度电阻率法
一、高密度电阻率法的特点、应用范围 二、高密度电阻率法的基本原理和工作方法 三、高密度电阻率法的工作流程 四、数据处理与解释
-AB/2(m)
1110 -5 -1 0 -1 5 -2 0 -2 5 -3 0 -3 5 -4 0 -4 5
1120
1130
1140
1150
1160
1170
1180
1190
1200
1210
1220
(a)原 始 视 电 阻 率 数 据 等 值 线 图
5 0 -5 -1 0 -1 5 -2 0 -2 5 -3 0 -3 5 -4 0 -4 5
-100
50
100
150
200
250
0
-50
50
100
150
200
250
（3）模型三：温纳装置
视电阻率断面
-AB/2(m)
-10 -20 -30 -40
20
40
60
80
100
电阻率反演断面
-5
-15
-25
20
40
60
80
100
Depth(m)
（4）实例一：施伦贝尔装置（岩溶勘查）
在730号点经钻孔验证： 0－9.8m为粘土； 9.8－15.2m为白云质灰岩； 15.2－18.6m为含砾粘土， 18.6－72.8m为白云质灰岩， 其中67.3－73.6m为溶洞。
高密度电法(1)
实验二高密度电法实验一、实验目的1.学习高密度电阻率法数据采集工作方法；了解数据处理的基本流程。
二、高密度电法的勘探原理高密度电法的基本工作原理与常规电阻率法大体相同。
它是以岩土体的电性差异为基础的一种电探方法,根据在施加电场作用下地中传导电流的分布规律,推断地下具有不同电阻率的地质体的赋存情况。
高密度电法数据采集系统由主机、多路电极转换器、电极系 3 部分组成。
多路电极转换器通过电缆控制电极系各电极的供电与测量状态。
主机通过通讯电缆、供电电缆向多路电极转换器发出工作指令、向电极供电并接收、存贮测量数据。
数据采集结果自动存入主机,主机通过通讯软件把原始数据传输给计算机。
计算机将数据转换成处理软件要求的数据格式,经相应处理模块进行畸变点剔除、地形校正等预处理后,做视电阻率等值线图。
在等值线图上根据视电阻率的变化特征结合钻探、地质调查资料作地质解释,并绘制出物探成果解释图。
三、实验内容及步骤（一）实验内容本实验在室外采用温纳装置做剖面观测，学习电法勘探的野外工作过程和仪器操作，对观测的数据进行整理，编写实验报告。
（二）仪器高密度电阻率勘探工作仪器包括测量系统和反演软件系统。
测量系统包括WDJD-3多功能数字直流激电仪（测控主机）和WDZJ-3多路电极转换器。
该系统具有存储量大、测量准确快速、操作方便等特点，并且可方便地与国内常用高密度电法处理软件配合使用。
（三）装置形式采用的装置形式为：固定断面扫描装置α排列（温纳装置AMNB）见图1-1。
测量时，AM=MN=NB为一个电极间距，A、B、M、N逐点同时向右移动，得到一条剖面线；接着AM、MN、NB增大一个电极间距，A、B、M、N逐点同时向右移动，得到另一条剖面线；依此不断扫描下去，得到倒梯形断面，由于供电电极AB和MN均按一定比例增大，所以在反映深部信息是有比较好的效果。
图3-1 α排列（温纳装置AMNB）装置（四）各项检查检查项目包括：主机电源电压，转换电极控制器开关，转换电极控制器电源电压，主机各接线柱之间的绝缘电阻，转换电极控制器各接线柱之间的绝缘电阻，32芯物探电缆完整性，干电池箱的电压等。
高密度电阻率法实验报告
高密度电阻率法实验报告实验目的：通过在不同电极间施加电场，测量样品体积内所产生的电势差，得到样品电阻率，并掌握高密度电阻率法的基本原理和实验方法。
实验仪器：高密度电阻率仪，电极系统，计算机等。
实验原理：高密度电阻率法是一种间接测量样品电阻率的方法。
当在样品内部施加一定的电势差时，通过测量样品内部产生的电流强度，可以计算出样品电阻率的大小。
在实验中，首先将样品置于电极系统中，然后通过高密度电阻率仪在不同电极间施加一定的电势差。
当电场强度足够大时，样品内部会产生电流，电流的大小与电势差和电极间距有关。
通过测量样品内部电流的大小和样品尺寸，可以计算出样品电阻率的大小。
实验步骤：1. 准备样品和电极系统。
样品应具有一定的导电性，表面应平整，干净。
电极系统应密封严密，电极间距应根据样品尺寸和电势差确定。
2. 连接电路。
将电极系统连接到高密度电阻率仪上，并根据仪器说明连接相应的控制和测量电路。
3. 施加电势差。
根据实验要求，通过仪器控制，施加一定的电势差。
4. 测量电流强度。
在施加电势差的同时，测量样品内部产生的电流强度。
5. 计算电阻率。
根据测量结果，通过计算公式计算样品电阻率的大小。
6. 统计实验结果并分析。
实验注意事项：1. 样品应保持干净，避免外部因素影响实验结果。
2. 电极间距应根据实验需要进行调整，太近或太远都会影响实验结果。
3. 电势差应尽量稳定，避免突然的变化。
4. 对于不同类型的样品，可能需要采用不同的电势差和电极间距，以保证实验结果的准确性。
实验结果：样品编号：001样品尺寸：10cm x 10cm x 10cm 电极间距：5cm施加电势差：10V测量电流强度：0.5A计算电阻率：1Ωm样品编号：002样品尺寸：20cm x 20cm x 20cm 电极间距：10cm施加电势差：20V测量电流强度：0.8A计算电阻率：0.5Ωm实验结论：通过高密度电阻率法实验得到的样品电阻率结果，与样品本身的导电性质有关。

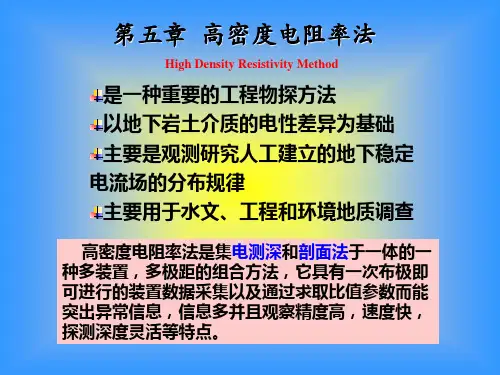

第五章高密度电法要点
5.7 应用范围
广泛应用于堤防隐患探测（如对江河大堤的蚁穴，鼠洞和软 弱夹层及裂缝的高分辨率探测） 用于水文、工程、环境的地质勘探及高分辨率电阻率法工程 地质勘探； 用于煤矿采空区、人防工程及喀斯特地区的溶洞等勘探； 厂房地基、高速公路、桥梁、铁路、山体滑坡等地质灾害勘 探； 用于金属与非金属矿产资源勘探地热勘探。
每一层的测点数计算式：
N 总电极数 3 隔离系数
呈倒梯形
4. 野外工作示意图
0 11 12 23 24 35 36 47 48 59
程控开关
观测系统
5. 测量系统
理论图示
电流
I
E
A
M
N
B
ρs=KU/I
ρ—视电阻率，单位(Ω· m) K—装置系数 U—电位差，单位（mV) I—电流强度，单位（mI)
B→∞
0 1 2 3 4 5 6 7 8 9
∞← A
U
0
1
2
3
4
5
6
7
8
9
U
两种排列与对称四极装臵测得的视电阻率关系如下：
s ( ) / 2
A s B s
5.4 高密度电法野外工作方法技术
1. 数据采集方式：
地表面剖面法 井中电阻率成像
单孔 跨孔
2.
电极距的确定：
a n x
n为隔离系数，x点距
I
0 1 2 3 4 5 6 7 8 9
n=1
U
3. 测点分布
I
0 1 2 3 4 5 6 7 8 9 10 11 12
N=4
U
I
0 1 2 3 4 5 6 7 8 9
N=3 N=2
高密度电阻率法
数据资料处理
16
数据预处理步骤：
在地质条件不同的情况下 ,在地 下存在地电体不均匀的情况中 , 有许多因素会对数据收集造成噪 音干扰，为了更接近实际情况的 地下地电的本质 ,野外数据在一 般情况下采集完成后 ,将收集的 数据导入到电脑后 ,通常必须进 行数据的预处理,
垂向分辨率较高，适合垂向 分辨率要求高的勘探任务
温施装置(WS1)
测深分辨率较高，抗干扰 能力较强，水平、垂直都 有一定灵敏度，适合测深 测量。
12
施伦贝尔1装置(SB1)
水平分辨率较高，适合水平分 辨率要求高的勘探任务
采集装置
13
温纳( WN) 装置方式
温纳装置方式( WN) 又称为对称四极装置方式 。A 、 M 、N 、B 等间 距列 , 其中 A 、B 是供电电极, M 、N 是测量电极, AM =MN =NB 为一个电极 距,电极间距按隔离系数由小到大的顺序等间隔增加,四个电极之间的间距也 均匀拉开 。该测量方式为剖面测量方式,所得断面为倒梯形( 跑极方式见图 1) 。
结语
? 1220深圳山体滑坡：2015年12月20日11时40分，广东深圳市光明新区
凤凰社区恒泰裕工业园发生山体滑坡，附近西气东输管道发生爆炸。据统计 截至12月21日6时，已致 33栋建筑物被掩埋或不同程度受损，共有 91人失 联！
选题背景与目的
5
? 目的：在目前滑坡体稳定性计算与滑坡体治理方案的设计过程中 , 滑坡体
22
zk065
图7-18 双柳镇高密度电法L3线视电阻率（ρ??）反演地断面图
1. 结合钻孔资料，推测 在测点 45m至145m 处， 为滑坡主体，碳质板 岩深度逐渐加大， 从 -10m增置 -30m。整个 剖面电性界面呈现锅 型分布。
工程物探-高密度电阻率法
二、高密度电阻率法的基本原理和工作方法
高密度电阻率法勘探系统结构示意图
二、高密度电阻率法的基本原理和工作方法
高密度电阻率法可以实现数据的快速采集和 微机处理，从而改变了电阻率法勘探传统的 工作模式，大大地提高了工作效率，减轻了 劳动强度，使电法勘探的智能化程度大大的 向前迈进了一步。
(c)非均匀初始模型的反演结果
（5）实例二：二极装置（古城墙勘查）
-AB/2
-5
视电阻率断面 -10
-15
5 0
10
15
20
25
30
35
40
-5
反演断面 -10
Depth(m)
-15
5
10
15
20
25
30
35
（6）实例三（矿产勘查） 实测视电阻率断面
-50
-100
-150
-200
50
100
150
正演：已知地下介质物性参数的空间分布信 息，获取与物性参数有关的数据，这个数 学或物理实现过程，就被成为正演。
反演：根据获取与物性参数有关的数据，反 推地下介质物性参数的空间分布信息，这 个数学或物理实现过程，就被成为反演。
Depth(m)
1、正演——有限元法
-10 -20 -30
(a)正演模型 10m
数据处理阶段 成果应用阶段
三、高密度电阻率法的工作流程
2、排列的合理设计
电极的排列长度和点距的大小直接影响着高密度电法对地下目标 物的勘探能力。 1> 点距越小对目标体的探测精度相对越高， 2> 但是如果电极数不变，随着点距的减小，排列长度也相应减小， 从而也减小了探测深度，影响了对埋深较大的异常体的探测能力。
高密度电阻率法名词解释
