在CAD中怎样给线段测量长度
四、把测量工具拖放到绘图工具的下方。如下图画红框的部分：
五、我们输入距离测量命令。
然后分别捕捉第一个端点至第二个端点。然后把命令行翻开。这样我们就看到了距离是60MM。
如下图：
在CAD中怎样给线段测量长度
施师：
最近有不少学员问我，怎样在CAD中给线段测量长度，不要用标注的方法。
我说：CAD中有一个专门测量长度的工具。可以在命令行中输入，很方便的就测量出来了。下面就由宁双学好网施老师给大家讲解下怎样在CAD中测量长度。
一、首先我们打开CAD2012的软件操作界面
二、然后打开我们需要测量长和宽的图
cad图纸怎么测量长度
CAD图纸怎么测量长度1. 介绍CAD（计算机辅助设计）是一种数字化的图纸设计工具，广泛应用于工程、建筑、制造等领域。
在CAD图纸中，测量长度是常见且重要的任务之一。
本文将介绍如何在CAD图纸中准确测量长度的方法和技巧。
2. CAD软件选择和设置在进行CAD图纸测量之前，首先需选择一款适合自己的CAD软件，并对软件进行一些基本的设置。
常见的CAD软件包括AutoCAD、SolidWorks、CATIA等，根据自己的需求和使用经验选择合适的软件。
在CAD软件中，通常可以通过设置单位和精度来控制图纸中长度的测量方式和显示格式。
常见的单位包括米、毫米、英寸等，精度则决定了测量结果的小数位数。
一般来说，选择合适的单位和精度可以提高测量的准确性和工作效率。
3. 测量长度的基本方法在CAD图纸中测量长度的基本方法有多种，下面将介绍两种常用且简便的方法：使用测量工具和使用CAD软件中的测量工具。
3.1 使用测量工具使用测量工具是一种传统的测量方法，通常需要使用直尺或经纬仪等工具。
具体步骤如下：1.打开CAD软件，并加载需要测量的图纸。
2.根据图纸内容选择合适的测量工具，例如直尺、游标卡尺等。
3.在测量工具上对准需要测量的线段，并记录测量结果。
4.将测量结果转换为CAD软件中设置的单位。
3.2 使用CAD软件中的测量工具CAD软件通常提供了一些内置的测量工具，可以直接在软件中进行长度的测量。
具体步骤如下：1.打开CAD软件，并加载需要测量的图纸。
2.定位到需要测量的线段或对象附近。
3.在CAD软件的工具栏中找到测量工具，例如线段长度测量工具。
4.选择测量工具，并点击图纸中需要测量的线段或对象。
5.软件将显示测量结果，并将结果以指定单位显示出来。
4. 测量长度的注意事项在进行CAD图纸测量时，需要注意以下几点，以提高测量的准确性和可靠性：•确保选择合适的单位和精度，以避免测量结果的误差。
•在测量之前，先进行图纸的缩放和校准，以确保测量结果与实际尺寸一致。
在CAD中怎样给线段测量长度
在CAD中怎样给线段测量长度施老师:最近有不少学员问我，怎样在CAD中给线段测量长度，不要用标注的方法。
我说：CAD中有一个专门测量长度的工具。
可以在命令行中输入，很方便的就测量出来了下面就由宁双学好网施老师给大家讲解下怎样在CAD中测量长度。
、首先我们打开CAD2012的软件操作界面zm ““―a：工・il! tt El'll 砲也！IF每电1#RQF vq>X：i 常曲XDNE㈢号|耳ij箕口巧E&U g-右阳岂日蔬呈勺臣■加口朮十、然后打开我们需要测量长和宽的图!2\夕云S丁①<1MIIftl豆上盹闰E*v曲AE虫[-rn^][ZWFf.4Jr»三、然后在任何一个工具栏上单击右键，跳出快捷菜单，选择测量工具，那图标 就出来了四、把测量工具拖放到绘图工具的下方。
如下图画红框的部分:■■密 HUI) K^SI IJUUl) ttD£l <fi：i¥ {g 厲■硝：■；： ◎ fifU圧庖十挣卜占jlLJ 吋mH■>X 1B-K科卷G 专H r?匕第l nz x J ,-一JJ r £:.«.■■-■N 立P IA 鼻戏+lo t a a ¥I-Z 匚口”□□as. IM. m *E7. fl occo俺1皿・山.丑：」亠】rl \b id f:l *.«<1ITI R frtl兀1-盹“用昨凶maitsrcaL 「：：二丄nW 址鼻y*,■咖>J * J<-J-»JEiW m1■卜 fiS49 ■ kqp 曙黃更 THiJiF>iqp 让>li ■?!? .» ,« VPti •韵卽a 7« fi <nt«- a ；. S* ^<1*1 iBi*.• *rLi • ................................. [ ......................................................... G c F ■« H AlHiJ 2DI1 - LQ JE ・-.1 " |□To二J□* 罟"ji ，占仏皿13*10101#二$ 口 心 J4MD 柄 飢I耐T.IFWKX fttM *■« ftiH U AM 刊«« ®S«!E «□諭备■«» wi n2 审耐审t 审lilHWK#■IK4Ktrf 曲“WMB M^lfl 审 IffT-l*ttS昭■»璋FUVM口*E 長第 点tifi 手二.•咼您电怙issiiijd 題口 CE ■山 話五、我们输入距离测量命令然后分别捕捉第一个端点至第二个端点。
cad中怎么测量长度并标注
cad中怎么测量长度并标注
推荐文章
cad怎么用命令测量图形面积热度：cad图形中的标注箭头怎么绘制热度：cad图形标注错误怎么修改热度：cad怎么修改标注文字的热度： cad中怎么绘制标注的箭头热度：
测量cad中一些线段的长度其实可以用到标注，所以我们经常是测量出了长度也标注了长度。
下面是店铺带来关于cad中怎么测量长度并标注的内容，希望可以让大家有所收获!
cad中测量长度并标注的方法一
1、打开CAD;
2、在CAD命令行中输入CAD测量长度命令di，然后按回车键确认;
3、分别点取直线的两个端点，就会出现CAD直线的长度，命令行中会出现详细的信息。
cad中测量长度并标注的方法二
1、在cad中选择标注方式。
2、分别点击cad直线的两个端点进行标注，这时cad直线的长度也就出来了。
使用CAD进行精确距离测量的技巧
使用CAD进行精确距离测量的技巧CAD（计算机辅助设计）是一种广泛使用的软件工具，可用于设计和绘制各种物体和结构。
在CAD中，精确测量是非常重要的，因为它能够确保设计符合要求和标准。
本文将介绍一些使用CAD进行精确距离测量的技巧。
1. 利用线段工具在CAD软件中，线段工具是最基本和常用的测量工具之一。
通过选择线段工具，然后点击鼠标左键，在绘图区域中绘制一个线段。
测量的距离将在CAD软件的工具栏或状态栏中显示。
此方法非常简单，适用于测量直线段的距离。
2. 使用直线和圆弧工具在某些情况下，我们可能需要测量曲线或复杂形状的距离。
在这种情况下，直线和圆弧工具将非常有用。
选择直线或圆弧工具，然后使用鼠标绘制形状。
测量结果将在工具栏或状态栏中显示。
3. 利用点和线的交点有时候，我们需要测量两个非直线形状之间的距离。
在这种情况下，利用点和线的交点可以得到精确的测量结果。
首先，绘制两个非直线形状，然后选择点工具。
将点工具移动到两个形状的交点处，测量结果将在工具栏或状态栏上显示。
4. 垂直或水平约束在CAD软件中，可以应用垂直或水平约束，使得测量结果更加准确。
选择线段工具，绘制一条线段。
然后选择约束工具，应用垂直或水平约束。
这样，线段将被限制在垂直或水平方向上，从而确保距离测量的准确性。
5. 使用坐标系CAD软件中的坐标系有助于测量物体之间的精确距离。
首先，绘制一个坐标系，然后选择测量工具。
点击要测量的两个点，并将结果显示在工具栏或状态栏上。
坐标系可以提供更准确的测量结果，特别是当测量对象有复杂的形状时。
6. 应用CAD插件一些CAD软件提供插件，可以帮助精确测量距离。
这些插件可能提供更高级的测量功能，如测量曲线的长度或测量物体表面的面积。
用户可以根据需要选择适合自己的插件来进行测量。
7. 注意单位在进行距离测量时，确保选择适当的单位，例如毫米、厘米或英尺。
根据实际需求，选择正确的单位可以确保测量结果的准确性。
总结：CAD软件是一种非常强大和实用的工具，可以帮助我们进行精确的距离测量。
测量多条线段总长度的方法
CAD测量线段长度的方法1 若是单条线段，选中后查看属性，就可以得知该线段的长度。
2 若是多条连续线段，但不闭合，可以用PE命令先将所有线段变为多段线，之后选用J命令将所有PLine线合并；再选中这线的时候发现只是一根线了，再查看属性即可。
3 若是多条不连续线段，无法用以上两种方法较快的测量出线段的长度，则建立一个txt 文本，拷贝以下内容：;;;-----------------------------------------------------;;;计算线加总长度;;;-----------------------------------------------------(defun C:yy (/ CURVE TLEN SS N SUMLEN)(vl-load-com)(setq SUMLEN 0)(setq SS (ssget '((0 . "CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))(setq N 0)(repeat (sslength SS)(setq CURVE (vlax-ename->vla-object (ssname SS N)))(setq TLEN (vlax-curve-getdistatparamCURVE(vlax-curve-getendparam CURVE)))(setq SUMLEN (+ SUMLEN TLEN))(setq N (1+ N)))(print (strcat "总长度: " (rtos SUMLEN 2 5)))(princ))最后，把.txt文件的后缀改成.lsp，并命名为yy，即yy.lsp。
如果cad原来你就有yy命令的话，你可以随意更改成你想要的（如OK），只要以上文本文件中所有的yy改成OK，同时把文件名称也改成OK.lsp。

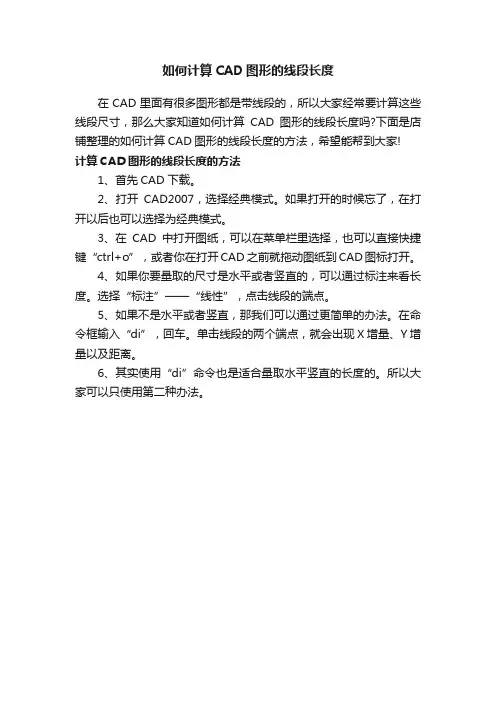

如何计算CAD图形的线段长度
如何计算CAD图形的线段长度
在CAD里面有很多图形都是带线段的，所以大家经常要计算这些线段尺寸，那么大家知道如何计算CAD图形的线段长度吗?下面是店铺整理的如何计算CAD图形的线段长度的方法，希望能帮到大家!
计算CAD图形的线段长度的方法
1、首先CAD下载。
2、打开CAD2007，选择经典模式。
如果打开的时候忘了，在打开以后也可以选择为经典模式。
3、在CAD中打开图纸，可以在菜单栏里选择，也可以直接快捷键“ctrl+o”，或者你在打开CAD之前就拖动图纸到CAD图标打开。
4、如果你要量取的尺寸是水平或者竖直的，可以通过标注来看长度。
选择“标注”——“线性”，点击线段的端点。
5、如果不是水平或者竖直，那我们可以通过更简单的办法。
在命令框输入“di”，回车。
单击线段的两个端点，就会出现X增量、Y增量以及距离。
6、其实使用“di”命令也是适合量取水平竖直的长度的。
所以大家可以只使用第二种办法。
cad中怎么计算线的长度
cad中怎么计算线的长度
在cad中其实有很多格式的线段，这些线段的计算方法也不一样。
下面是店铺带来关于cad中怎么计算线的长度的内容，希望可以让大家有所收获!
cad中计算线的长度的方法
双击圆弧或圆打开特性窗口，分别查询弧长或周长如下：
使用list命令可以一次查询多个图元的参数，其中包括长度参数。
面对诸多连续或零散图元的查询结果，你可以拿起计算器，选取需要的长度进行累加。
dist命令通过测量点与点之间的距离获取长度，对于多段连续的图元，可以在命令中输入m，再依次选取各点测量长度，CAD会自动累加测得的结果。
测量过程中，适时地进行圆弧选项和直线选项的切换使用，可以描绘并测量出复杂形状图元的长度。
用dist+m命令测量长度，相当于沿着图元描绘虚拟的多段线，最终的结果是各段长度的累计，这与实际绘制多段线后再用特性窗口或list命令查询长度异曲同工。
实际上，很多人都是用pline命令描边或者用pedit命令将多个图元联结为多段线后再测量长度的。
pedit命令联结图元的过程如下：。
cad如何测量长度
cad如何测量长度CAD是计算机辅助设计的缩写，是一种广泛应用于工程设计、建筑设计和机械设计等领域的软件。
在CAD软件中，测量长度是一个常见的操作。
本文将介绍在CAD中如何测量长度的方法。
在CAD中，有多种方法可以测量长度。
下面将分别介绍这些方法。
方法一：使用直线工具CAD软件中常见的工具之一是直线工具。
使用直线工具可以绘制直线，而绘制的直线的长度就是所需测量的长度。
首先，选择直线工具，然后在绘图区域中点击鼠标左键来确定直线的起点，再点击鼠标左键以确定直线的终点。
在CAD软件的侧栏或者底栏上可以看到绘制直线时的长度信息。
方法二：使用测量工具CAD软件通常会提供测量工具来辅助测量长度。
在CAD软件的工具栏上找到测量工具，点击测量工具后，在绘图区域中选取起点和终点，然后软件会显示出所测量的长度。
方法三：使用距离命令在CAD软件中，可以通过执行距离命令来测量长度。
在命令行中输入“distance”或者“dis”命令，然后按下回车键，接下来在绘图区域中选择起点和终点，最后按下回车键，CAD软件会在命令行中显示出所测量的长度。
方法四：使用中心线命令在CAD软件中，还可以使用中心线命令来测量长度。
中心线是一种特殊的线型，通过创建中心线可以测量对象的长度。
在命令行中输入“centerline”或者“cenline”命令，然后按下回车键，接下来在绘图区域中选择需要测量的对象，最后按下回车键，CAD软件会在命令行中显示出所测量对象的长度。
方法五：使用测量工具栏有些CAD软件会提供一个测量工具栏，可以方便地进行测量。
在CAD软件的菜单栏中找到工具栏选项，然后选择“测量”工具栏，在工具栏上找到测量长度的工具，点击该工具，然后在绘图区域中选择起点和终点，CAD软件会显示出所测量的长度。
综上所述，通过使用直线工具、测量工具、距离命令、中心线命令或者测量工具栏，可以在CAD软件中方便地测量长度。
这些方法可以满足不同用户的需求，可以根据实际情况选择适合自己的方法进行测量。
cad怎么快速查看图纸中线段的长度和宽度
CAD怎么快速查看图纸中线段的长度和宽度在CAD设计中，了解图纸中线段的长度和宽度是非常重要的。
在一些情况下，我们需要精确测量线段的长度和宽度，以确保设计的准确性。
幸运的是，CAD软件提供了多种方法来快速查看和测量线段的长度和宽度。
本文将介绍几种常用的方法，并向您展示如何在CAD中进行操作。
方法一：使用CAD中的测量工具绝大多数CAD软件都提供了内置的测量工具，使您能够快速测量线段的长度和宽度。
以下是使用测量工具来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
2.在工具栏或菜单栏中找到“测量”或类似的选项。
3.选择“测量线段”或类似的选项。
4.在图纸中单击要测量长度的线段的起点和终点。
CAD软件将显示线段的长度。
在某些CAD软件中，您还可以通过拖动测量工具来测量线段的宽度。
要这样做，您只需将测量工具从一个线段的边界拖动到另一个线段的边界，并查看CAD软件提供的宽度测量结果。
方法二：使用CAD中的属性编辑器另一种快速查看线段长度和宽度的方法是使用CAD软件中的属性编辑器。
属性编辑器通常用于查看和编辑图形对象的属性，例如线段的长度和宽度。
以下是使用属性编辑器来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
2.选择您要查看属性的线段。
您可以单击线段来选择它，或者使用选择工具框选多个线段。
3.在工具栏或菜单栏中找到“属性编辑器”或类似的选项，打开属性编辑器窗口。
4.在属性编辑器窗口中，您可以找到线段的长度和宽度属性，并查看其数值。
请注意，不同的CAD软件在属性编辑器的外观和功能方面可能有所不同。
但是，无论使用哪种CAD软件，您都应该能够在属性编辑器窗口中找到有关线段长度和宽度的信息。
方法三：使用CAD中的命令行工具对于熟悉命令行工具的CAD用户来说，您还可以使用CAD软件中的命令行工具来快速查看线段的长度和宽度。
以下是使用命令行工具来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
CAD测量连续线段长度的简单办法
测量CAD图中多条线段长度的简单办法由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。
1.利用PL命令测量多条线段长度：使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。
2.利用PE命令测量线段多条线段的长度：输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O 将闭合打开。
此时所有欲测量的线段已经连接为一条多线段，再输入 li(list)，就可以看到线段的总长度和该线段区域的面积了。
附录：需要熟记的CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放AA: 测量区域和周长(area)AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作。
