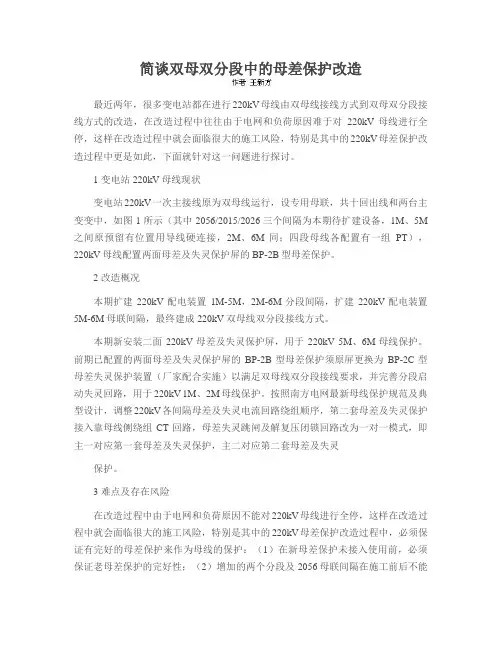

简谈双母双分段中的母差保护改造最近两年，很多变电站都在进行220kV母线由双母线接线方式到双母双分段接线方式的改造，在改造过程中往往由于电网和负荷原因难于对220kV母线进行全停，这样在改造过程中就会面临很大的施工风险，特别是其中的220kV母差保护改造过程中更是如此，下面就针对这一问题进行探讨。
1 变电站220kV母线现状变电站220kV一次主接线原为双母线运行，设专用母联，共十回出线和两台主变变中，如图1所示（其中2056/2015/2026三个间隔为本期待扩建设备，1M、5M 之间原预留有位置用导线硬连接，2M、6M同；四段母线各配置有一组PT），220kV母线配置两面母差及失灵保护屏的BP-2B型母差保护。
2 改造概况本期扩建220kV配电装置1M-5M，2M-6M分段间隔，扩建220kV配电装置5M-6M母联间隔，最终建成220kV双母线双分段接线方式。
本期新安装二面220kV母差及失灵保护屏，用于220kV 5M、6M母线保护。
前期已配置的两面母差及失灵保护屏的BP-2B型母差保护须原屏更换为BP-2C型母差失灵保护装置（厂家配合实施）以满足双母线双分段接线要求，并完善分段启动失灵回路，用于220kV 1M、2M母线保护。
按照南方电网最新母线保护规范及典型设计，调整220kV各间隔母差及失灵电流回路绕组顺序，第二套母差及失灵保护接入靠母线侧绕组CT回路，母差失灵跳闸及解复压闭锁回路改为一对一模式，即主一对应第一套母差及失灵保护，主二对应第二套母差及失灵保护。
3 难点及存在风险在改造过程中由于电网和负荷原因不能对220kV母线进行全停，这样在改造过程中就会面临很大的施工风险，特别是其中的220kV母差保护改造过程中，必须保证有完好的母差保护来作为母线的保护：（1）在新母差保护未接入使用前，必须保证老母差保护的完好性；（2）增加的两个分段及2056母联间隔在施工前后不能失去母差失灵保护；（3）在新母差保护接入使用前后，必须保证各线路间隔回路的完整性。
变电站双母双分改造中母差保护分析
变电站双母双分改造中母差保护分析摘要：随着社会经济的发展，人们对电力的需求越来越大，为了满足对电力的需求，往往通过对变电站进行扩建。
在改造过程中，很多变电站都是采用220KV 双母双分段接线方式，这种方式受到电网和负荷的影响无法对220KV母线进行全停，给改造施工带来了很大的风险。
因此，分析变电站双母双分改造工程的施工因素，能提高改造效率。
本文主要概述了双母线分段与母差保护的的准备工作、变电站双母双分改造中母差保护交流电回路和直流电回路改造分析。
关键词：变电站；双母双分；母差保护；电力系统电力系统是国家的基础工程，它的正常运行直接关系到老百姓的切身利益，随着人们生活水平的提高，人们对电网的安全性与稳定性提出了更高的要求。
双母线分段接线是目前电网改造常用的方式，利用配电网中母线上的一条线路或者分段线路就可以实现供电，这种接线方式选择性强、调度灵活，因此出线比较多的变电站都广泛应用：比如110KV、220KV电压等级母线。
但是在施工中为了方便变电站的改造工作，还会使用母差保护对母线分段进行保护，从而提高变电站的运行效率。
一、双母线分段与母差保护的的准备工作双母线分段改造工程比较复杂，因此在施工的时候要注意：首先新的母差保护接入以前要确认旧的母差保护阻抗母差还能继续使用。
其次，第三段、第四段母线间压变间隔时，应该优先考虑二次电力设备，与二次回路接入时，应该确认新的母差保护还未被使用回路接入，同时还要保证旧母差保护的出线回路是完整的，并且与一次设备、二次设备相对应。
在操作的时候，最好缩短母差保护更换的时间，减少停电时间。
此外进行更换的时候禁止在母线上进行侧闸刀作业。
最后，为了避免增加母线的倒排操作,应对停电施工进行细致和非重复性操作。
二、变电站双母双分改造中母差保护分析电力系统中,110KV、220KV的变电站出线间隔比较多，因此常常采用双母线双分段接线方式进行改造，双母线双分段接线比较复杂复杂,且分段开关和电流互感器之间还可能会存在母线发生故障时、保护死区、断路器失灵、保护母差保护等现象,严重影响到电力系统的安全稳定。
2024年母线差动及其保护的安全合理运行(三篇)
2024年母线差动及其保护的安全合理运行母线操作探讨母线保护装置是正确迅速切除母线故障的重要设施，它的拒动和误动都将给电力系统带来严重危害。
母线倒闸操作是电力系统最常见也是最典型的操作，因其连接元件多，操作工作量大，对运行人员的综合操作技能也提出了较高的要求。
基于一次设备的客观实在性，运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识。
但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊。
1、母线差动保护范围是否是确定的，保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护。
实现差动保护的基本原则是一致的，即各侧或各元件的电流互感器，按差接法接线，正常运行以及保护范围以外故障时，差电流等于零，保护范围内故障时差电流等于故障电流，差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定。
但也应该十分清楚，母线差动保护与变压器差动保护、发电机差动保护又有很大的不同：即母线的主结线方式会随母线的倒闸操作而改变运行方式，如双母线改为单母线运行，双母线并列运行改为双母线分段并列运行，母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等。
换句话说，母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小)，母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少)。
忽视了这一点，在进行母线倒闸操作时，对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了。
2、母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的，之所以产生这种错误认识，是因为一些运行人员曾看到过，甚至在母线倒闸操作时发生过母线差动保护误动，但其根本原因是对母线差动保护缺乏正确认识。
母线倒闸操作如严格按照规定进行，即并、解列时的等电位操作，尽量减少操作隔离开关时的电位差，严禁母线电压互感器二次侧反充电，充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等，是不会引起母线差动保护误动的。
双母双分段母线保护配置及母联分段开关失灵和死区保护动作分析
双母双分段母线保护配置及母联分段开关失灵和死区保护动作分析车晓骏;杨波;徐军;袁仁彪;刘长发【摘要】本文介绍了青岩变电站220kV双母线双分段接线方式下母差保护的配置方式,对母联和分段开关在失灵和死区故障情况下母差保护的动作逻辑进行了分析,阐明了母差保护中母联及分段开关的失灵保护和死区保护的动作原理和动作过程,为运行人员处理此类事故提供了参考.【期刊名称】《电气技术》【年(卷),期】2017(000)006【总页数】5页(P91-94,98)【关键词】双母双分段;母线保护;开关失灵;死区故障;动作分析【作者】车晓骏;杨波;徐军;袁仁彪;刘长发【作者单位】中国南方电网超高压输电公司贵阳局,贵阳 550003;中国南方电网超高压输电公司贵阳局,贵阳 550003;中国南方电网超高压输电公司贵阳局,贵阳550003;中国南方电网超高压输电公司贵阳局,贵阳 550003;中国南方电网超高压输电公司贵阳局,贵阳 550003【正文语种】中文随着青岩变电站220kV间隔出线的不断增多，考虑到地区电网的安全稳定运行越来越重要，青岩变电站进行了220kV双母双分段工程改造，把原来220kV的双母线接线方式改造成为双母线双分段接线方式。
双母双分段母线运行方式拥有诸多优点：①运行调度灵活，对于母线上的任一线路，可以选择由该条母线上的电源供电，也可以通过母联单元或分段单元由其他母线单元电源供电；②当双母双分段中一段母线停电检修时，可将检修母线上的线路单元切换至另一条母线运行，双母双分段接线方式需要切换的线路单元减少约一半，降低了运行人员的工作量和误操作风险，运行更加可靠直机关；③当母线发生故障时，母差保护动作跳开其中一条母线，故障影响的回路也减少了约一半，增强了电网的可靠性和稳定性。
下面对改造后的母线保护配置、母联及分段开关的失灵和死区保护等相关问题进行分析探讨。
图1中230开关是连接Ⅰ母和Ⅲ母的分段开关，240开关是连接Ⅱ母和Ⅳ母的分段开关，210开关是连接Ⅰ母和Ⅱ母的母联开关，220开关是连接Ⅲ母和Ⅳ母的母联开关。
双母双分段接线中母联和分段失灵及死区故障时母差保护动作行为分析
双母双分段接线中母联和分段失灵及死区故障时母差保护动作行为分析摘要：本文分析了双母双分段接线中出现母联和分段失灵或死区故障时母差保护的动作行为及其原因。
文章介绍了双母双分段接线的基本原理，母差保护的原理和作用，以及母差保护可能出现的动作行为和原因。
在此基础上，提出了对母差保护进行优化和调试的措施，包括保护设置优化、设备质量管理和保护动作记录和分析。
这些措施有助于提高保护系统的可靠性和稳定性，避免系统出现不必要的损失。
关键词：双母双分段接线、母差保护、动作行为分析、母联和分段失灵、死区故障、保护设置优化、设备质量管理、保护动作记录和分析引言双母双分段接线是电力系统中常用的一种接线方式，用于提高系统的可靠性和容错性。
在该接线方式中，系统被分成两个独立的回路，每个回路都有一个母联和若干个分段。
当一个分段或母联失灵时，系统可以切换到另一个回路，以保持系统的运行稳定。
然而，在双母双分段接线中出现母联和分段失灵或死区故障时，可能会导致系统运行不稳定或故障。
因此，需要使用母差保护来实现及时的保护动作。
本文将分析在双母双分段接线中出现母联和分段失灵或死区故障时母差保护的动作行为及其原因，以指导对保护系统进行优化和调试，提高系统的可靠性和稳定性。
一、双母双分段接线的基本原理双母双分段接线是一种将母线和断路器分段连接的方式，用于提高电力系统的可靠性和容错性。
在该接线方式中，系统被分成两个独立的回路，每个回路都有一个母联和若干个分段。
当一个分段或母联失灵时，系统可以切换到另一个回路，以保持系统的运行稳定。
在实际应用中，双母双分段接线主要用于高压电网和特高压换流站的重要部分，如变电站母线和换流变母线等。
该接线方式的优点包括：提高了系统的可靠性和容错性，减少了单点故障的风险，提高了系统的可维护性和可操作性。
双母双分段接线的主要构成部分包括：母线、分段、母联、断路器、隔离开关、接地开关等。
其中，母线和断路器是接线的核心部分，母联和隔离开关用于实现各分段的切换，接地开关用于实现设备的接地。
变电运行技术在复杂接线方式下的应用

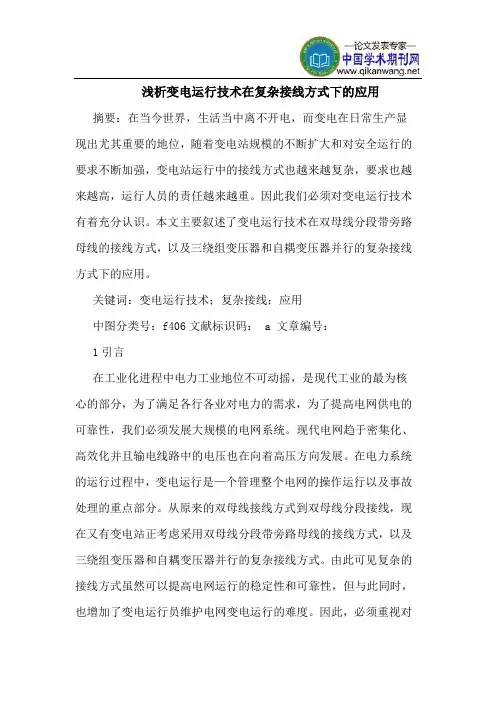

浅析变电运行技术在复杂接线方式下的应用摘要：在当今世界，生活当中离不开电，而变电在日常生产显现出尤其重要的地位，随着变电站规模的不断扩大和对安全运行的要求不断加强，变电站运行中的接线方式也越来越复杂，要求也越来越高，运行人员的责任越来越重。
因此我们必须对变电运行技术有着充分认识。
本文主要叙述了变电运行技术在双母线分段带旁路母线的接线方式，以及三绕组变压器和自耦变压器并行的复杂接线方式下的应用。
关键词：变电运行技术；复杂接线；应用中图分类号：f406文献标识码： a 文章编号：1引言在工业化进程中电力工业地位不可动摇，是现代工业的最为核心的部分，为了满足各行各业对电力的需求，为了提高电网供电的可靠性，我们必须发展大规模的电网系统。
现代电网趋于密集化、高效化并且输电线路中的电压也在向着高压方向发展。
在电力系统的运行过程中，变电运行是—个管理整个电网的操作运行以及事故处理的重点部分。
从原来的双母线接线方式到双母线分段接线，现在又有变电站正考虑采用双母线分段带旁路母线的接线方式，以及三绕组变压器和自耦变压器并行的复杂接线方式。
由此可见复杂的接线方式虽然可以提高电网运行的稳定性和可靠性，但与此同时，也增加了变电运行员维护电网变电运行的难度。
因此，必须重视对电网中的变电运行技术进行研究和分析，并制定一套完善的针对复杂接线的运行技术，以确保变电运行的安全和稳定。
2 变电运行技术的应用国内各省220kv 变电站的220kv 部分比较多的采用双母线分段的接线方式，主变采用三绕组变压器。
而采用双母线分段带旁路母线的接线方式，以及三绕组变压器和自耦变压器并行的接线方式极为少见，因此，这种复杂接线方式的运行技术几乎是一片空白。
下面分别介绍双母线分段带旁路母线接线方式中母线的保护和自耦变压器与三绕组变压器的并列运行技术。
2.1 双母线分段带旁路母线接线方式中母线的保护双母双分段带旁路母线接线方式的显著特点是必须用两套母差保护装置来配合保护各段母线。
双母线双分段接线母差保护的配置方案及二次回路研究
双母线双分段接线母差保护的配置方案及二次回路研究作者：雷延霞来源：《价值工程》2013年第23期摘要：电力系统中，对于出线间隔较多的变电站，110千伏、220千伏等电压等级母线采用双母线双分段接线的情况越来越普遍，由于双母线双分段接线特别复杂，且分段开关和电流互感器之间还可能会存在保护死区，母线发生故障时，母差保护、断路器失灵保护等如不能正确动作，会严重影响到电网的安全稳定运行。
轻者会导致事故范围扩大、元件受损或烧毁，重者甚至会导致全站失电、局部电网解列等，造成不可估量的损失。
本文以电网中最为常见的110千伏双母线双分段接线为例，提出了母差保护、断路器失灵保护等的配置方案，以及对应的二次回路原理及接线，重点解决110千伏分段开关可能存在的保护死区以及分段开关失灵的问题。
具有较强的实用性和较高的典型性。
Abstract： For substations with more outlet areas in the power system， its 110 kv， 220 kv bus offten adopts double busbar dual segmented wiring. As the double busbar dual segmented wiring is complex， there are dead zone of protection between the section switch and current transformer. When the bus is failure， the wrong operation of differential bus protection and breaker failure protection would seriously influence the safe operation of power grid. It would lead to the accident expending， components are damaged or destroyed； the worst thing is that it would lead to total loss of electricity， and part power grid is splitting， cause immeasurable loss. Based on the most common 110 kv double busbar double segmented wiring， the paper puts forward the configuration scheme of bus protection and breaker failure protection， presents the principle and wiring of corresponding secondary circuit. It solves the problems of dead zone of protection and section switch failure， which has practicability and typicality.关键词：双母线双分段接线；母差保护；配置；二次回路Key words： double busbar double segmented wiring；differential bus protection；configuration；secondary loop中图分类号：TM773 文献标识码：A 文章编号：1006-4311（2013）23-0037-020 引言目前，在很多地区运行的110千伏及以上高压电网中，随着网架结构的不断加强，变电站的出线间隔日趋增加，110千伏、220千伏等电压等级母线采用双母线双分段接线的情况非常普遍；对于双母线双分段接线，根据《GB/T14285-2006继电保护和安全自动装置技术规程》的规定，一台母差保护装置无法实现保护全部母线的功能，需要以分段开关为界配置两台母差保护装置，且两台母差保护装置均需要将分段开关接入并相互配合（将分段开关作为线路间隔来处理），以实现双母线双分段母差保护的功能，母差保护的配置较为复杂[1]。
谈变电站双母线分段与母差保护的运行
谈变电站双母线分段与母差保护的运行摘要:近年来我国的电网建设取得了较大的进步，极大的便利了人们的生产生活。
变电站的正常安全运行关系到广大人民群众的切身利益，因此强化变电站的稳定性也受到了越来越多的关注。
双母线分段接线方式作为一种常见的接线方式，已经广泛应用到当前的变电站接线中。
双母线分段接线方式可以有效增强接线的灵活性，具有非常高的选择优势，可以实现广电源接头。
除此之外，变电站还使用母差保护对变电站运行进行分段保护，有效提高了变电站的运行效果，对我国当前的建设和发展具有非常好的促进效果。
关键词:变电站；双母线分段；母差保护；运行Abstract: In recent years, power grid construction in China has made great progress, great convenience to people’s production and life. The normal and safe operation of substation is related to the vital interests of the masses, thus strengthening the stability of substation has also attracted more and more attention. Double busbar connection mode as a connection mode of common, has been widely applied to current in transformer substation. Double busbar connection mode can effectively enhance the connection flexibility, has advantages of very high, can achieve a wide power connector. In addition, substation busbar differential protection is segmented using protection of substation operation, improve the operation effect of the substation, has the very good promotion effect to the construction and development of our country’s current.Keywords: substation; double busbar busbar differential protection; operation;中图分类号: TM773前言随着国内电力建设的大力推进，电力设施施工逐渐增多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站双母线分段与母差保护完善运行探究
摘要:本文根据笔者多年的实践经验,就220kv双母线分段线路改造进行介绍,并针对母线的保护配置、分段母差保护运行、以及缩短改造中的停电时间等进行了总结,希望为该类工程提供有利的资料依据。
关键词:变电站双母线分段母差保护完善运行
中图分类号:tm77 文献标识码:a 文章编
号:1672-3791(2012)05(b)-0078-01
国家电网的工程建设给人们带来了诸多的生活与生产方便,也是能源利用与发展的重大突破,近些年来越来越受到广泛关注。
日常用电、电力设施施工等与广大人民群众的生活息息相关,电网对于安全性和稳定性的要求也越来越高。
双母线分段接线方式是近些年来逐渐被电网工程所应用的一种方法,其具有运行调度灵活、选择性强、供电源头广等优势,母线上的任何一条线路都可以利用该母线上的电源实现供电,同时也能够利用母联单元或者是其分段单元来通过其它的母线来实现供电。
本文根据笔者多年的实践经验,就220kv双母线分段线路改造进行介绍,并针对母线的保护配置、分段母差保护运行、以及缩短改造中的停电时间等进行了总结,希望为该类工程提供有利的资料依据。
1 双母线分段与母差保护完善的停电操作原则
同时行双母线分段和新母差保护接入相对而言操作比较复杂,应注重安全意识,工程的施工原则在于有利于电网运行。
停电施工应
参照以下几方面的原则进行。
第一,在新的母差保护被接入以前,必须首先确保旧有母差保护中的阻抗母差保守完好无损。
第二,在进行第3、第4段母线间压变间隔的时候,对于一次和二次设备,尤以二次设备为重,当其与二次回路实施接入时,必须确保新的母差保护尚未被用于回路接入,同时保证旧有母差保护以及原运行的几条出线电压回路具有完整性。
当新母差保护被接入到回路中以后,仍然可保障新母差保护以及原有运行的几条出线电压回路具有完整性,并且与一次、二次设备相对应。
第三,必须在操作中尽可能的将母差保护的更换时间缩短,减少停电时间,在进行母差保护的更新时,不允许在母线上进行任何侧闸刀的操作。
第四,为避免对母线的倒排操作的增加,应对停电施工进行细致和非重复性操作,相关工作应综合实施,缩短操作时间,也避免重复性操作。
2 原有双母线母差保护和新母线母差保护接入运行
新的母差保护在一次设备尚未就位的情况下不具备与系统接入的基本条件,故而要使实地施工时母线的一次设备运行操作过程中保持正常和顺利,就需要对原有双母线的母差保护进行完整性的施工保障。
母线分段施工的组织实施过程中,最好采用一系列的相应措施以求保证双母线母差保护在整个过程当中能够正常使用,保障完好性。
也就是说,在施工期间,应保证一次主接线能够保持双母线、或者是单母线的运行模式,保持电力供应;同时,原有的双母线母差保护保持应有电流回路,并保持原有的双母线压变作为常规电压,该电压也是新的1、3段母线的使用压变。
当1、3段母线以及其对应的分段开关完成回路接入以后,可将功赎1、3段母线分段开关与2、4段母线分段开关形成死连接,即实现非自动运行,从而保障一次主接线的双母线、或单母线运行保持正常。
利用这些措施,可以有效的保持原有双母线母差保护的关键性作用,使其在母线分段施工中仍然具有稳定性和维持工作状态,保障整个电网的正常和安全运行。
3、4段母线压变二次电压回路接入到整个系统并实现正常运行在整个施工过程中具有重要意义,其直接关系到原有双母线母差保护的正常运行,以及时3、4段母线中原有的四回出线开关保护是否能够保持正常性和稳定性,当然,其同样与母线完善以后双母线分段母差保护运行正常性具有密切相关性。
在实际施工操作中,应首先将原有的220kv双母线中副母线进行停断,对第4段母线中的相关设备进行施工,同时进行2、3段母线分段开关的施工操作。
4段母线压变与电压切换屏二次接入,将4段母线的二次电压小母线和2段的分开,并接好二次电缆。
当准备启动2、3段母线分段开关以及4段母线设备时,应事先做好4段母线压变二次电压回路的相关试验,以确保线路稳定。
同时,对2、4段母线压变二次回路实施实验,再将4段母线的压变进接入和投入运行。
这种压变的投入运行,对于原有双母线母差保护无明显的运行
影响,但对3、4段母线中的原有四回出线开关保护具有一定的二次电压影响作用,当然,只要能够保证压变二次电压和一次电压具有对应性和压变正确,即可正常投入到运行使用中。
另一种作法,可以在电压切换屏上将4段母线压变二次回路切断,闭合2、4段母线压变的二次回路关联开关。
这种情况下,仅一只压变在运行状态下,这在变电站的运行中可以将2、4段母线一次接线作为一条母线看待,2、4段母线形成了分段开关的运行。
同样的操作手法可以将原有220kv母线的正母线切断,对3段母线设备、1、3段母线分段开关进行施工。
任何一个变电站其在电网中都具有着十分重要的作用,当变电站缺乏母差保护时,闸刀是不允许在母线上操作的,这就促使新母差的接入参照开关热备用时电流回路接入以及跳闸回路电缆的相关因素进行施工。
在实际施工操作前,还应对新母差进行各类相关性实验,以确保其稳定性和安全性,保障接入回路后能够加快变电站的电力运行,且不致造成恶性阻碍及后果。
对每一个跳闸回路电缆都应接通直流电流,并加用继电器来测定其稳定性,并做出正确标示,从而确保每一个被测定的跳闸回路电缆具有完好性。
另外,4段母线的压变就遵照一次、二次设备一一对应,行负荷试验并确认后再将新母差接入和投入运行。
3 几点建议
实际上,参照以上施工方式,一般从副母线切断施工直至新母差接入并投入正常运行,大致需要10天左右的操作时间。
如能实现综
合性操作、提前实验、保障施工有序性、安全性、稳定性等,则有利于整个工程项目的顺序进行和全面完成,这也为工程的进一步实施四回出线间隔操作奠定了坚实基础。
当然,根据笔者多年的工作经验,针对变电站双母线分段与母差
保护完善运行的相关项目操作与运行总结出以下几点,希望能够作为一种建设性意见为广大同行业工作者提供技术资料和文献支持。
第一,巧妙的对原有双母线母差保护保持完整性,对于保证母线
分段施工期内电网安全稳定运转具有重要作用,因而应关注此阶段的操作技巧与方式,缩短施工时间,提高工程效率。
第二,对于3、4段母线压变的接入与运行,最好在二次回路不带电条件下实施施工,且参照一次设备实施同步的启动与实验,这样有利于保障母线压变二次回路实现完好性,同时保障母线压变二次回路在开关站运行间隔期间的一致性。
参考文献
[1] 汤大海,金磊,戴锋.变电站双母线分段与母差保护完善运行[j].继电器,2006,34(2):81～83.
[2] 汤弋,冯凝,李煜磊.双母双分段母线保护配置及分段开关失灵改造[j].华中电力,2011,24(4):72～73.。
