如何建立无盘工作站的小型学习系统
PXE无盘工作站搭建
PXE⽆盘⼯作站搭建之前搭建了PXE⾃动化安装操作系统，现搭建⼀个PXE⽆盘⼯作站，跟PXE安装系统类似，只是PXE安装操作系统是客户端通过访问http 或者ftp的⽅式，下载安装所需要的系统⽂件，⽽PXE⽆盘⼯作站是提供已安装好的操作系统⽂件，⽤挂载的⽅式，把整个操作系统挂载到远程服务器上，让其运⾏挂载盘上的操作系统。
环境介绍：1、⼀台1c2g的VMware虚拟机，操作系统为CentOS7.9，IP地址为192.168.1.11。
2、需要准备好已安装好的系统⽂件，这⾥就拿CentOS7.9版本来举例⼦。
3、需要搭建DHCP、TFTP、NFS等服务。
4、准备好系统内核⽂件vmlinuz（系统镜像⾥有）、镜像⽂件initrd.img（系统镜像⾥有）、pxe引导⽂件pxelinux.0（安装syslinux，在/usr/share/syslinux下）。
5、这⾥只介绍单个⼯作站，如果你需要多个⼯作站，那么你可以配置多个nfs⽬录，把每个系统隔离开来。
环境搭建1、安装DHCP和TFTP，这⾥不多做介绍，请参考，配置、⽂件存放位置都⼀样，这⾥配置tftp服务的根⽬录为/var/lib/tftpboot/netboot。
1.1、把vmlinuz、initrd.img、pxelinux.0⽂件复制到/var/lib/tftpboot/netboot下。
1.2、创建启动菜单mkdir /var/lib/tftpboot/netboot/pxelinux.cfgcat <<EOF > /var/lib/tftpboot/netboot/pxelinux.cfg/defaultdefault autoprompt 0label autokernel vmlinuzappend initrd=initrd.img root=nfs:192.168.1.11:/nfs selinux=0 ip=dhcp rw nomodeset vga=0x0314EOF参数介绍：prompt 0 表⽰⼯作站⽴即启动，1 表⽰⼯作站等待选择kernel 指定内核⽂件initrd 指定镜像⽂件root 指定nfs路径selinux 设置selinuxrw 设置⼯作站系统为可读写nomodeset 这个参数是配合后⾯的vga=参数⼀起使⽤，设置分辨率vga 这个参数值是设置分辨率，0x 表⽰⼗六进制，0314 表⽰800*600 16 位⾊；若⽆特殊需求，建议删除这2个参数2、准备nfs服务的共享⽬录。
建立无盘工作站
这样建立无盘工作站一。
建立NT无盘工作站的注意事项（1）在安装NT服务器时一定要使用NTFS分区格式而不能使用FAT分区格式，因为NT服务器的很多安全特性是靠NTFS文件系统来完成的，如果使用FAT文件格式，则很多安全特性无法实现。
（2）10M网络的流量问题。
在安装NT无盘的环境下，如果工作站同时开机（学校上机的主要特征）。
每一10M网段上最好不要超过12台DOS工作站，如果DOS工作站数量超过这个数字，则在DOS 工作站开机时有些工作站就无法登陆。
建议在服务器上多加一至三块网卡，每一网卡为一个网段，如果数量更大的话建议在服务器上安装100M网卡，连100M/10M交换机，然后再连普通HUB，这样每100M网段可以连接的机器数量可达100台左右。
（3）在安装RPL服务器，建议将RPL目录不要放在WINDOWS子目下，而是放在另一个逻辑盘上，否则无盘用户可以无限制地向服务器拷贝文件，从而导致服务器上磁盘空间很快就用光了。
二。
无盘工作站的工作机理当工作站上网卡启动时，网关上BOOT ROM片会送出一个FIND帧（BOOT Request),其中包含此工作站的网卡卡号。
远程启动服务器收到启动要求后，即检查远程启动数据库中是否有该卡号的启动数据记录。
如果有，则记录此工作站卡号，并不引导，只有利用“远程启动管理器”建好此卡有关完整数据后（一个是引导块，另一个是远程启动环境配置文件）才可以。
如果有，则远程启动服务器送一个FOUND帧给工作站。
工作站上RPLROM接收到“FOUND”帧并送出“SEND。
FILE。
REQUEST”帧，远程启动服务器收到“SEND。
FILE。
REQUEST”要求后，会根据数据库中的设置，用“FILE。
DATA。
RESPONSE”帧来发送工作站所需的启动文件。
工作站接收到完整的启动文件后，就开始执行启动过程，对DOS或Windows3.2,已完成启动过程。
对Windows95/98，还需执行一些步骤，下面将进一步介绍。
如何建立无盘工作站的小型学习系统
如何建立无盘工作站的小型学习系统（NT篇）内容提要：本文将说明如何利用网卡上的Boot ROM启动，并且主要说明了怎样安装TOPSTAR TE－2500b TSA网卡的Win95无盘工作站，并借助Windows NT建立一个小型学习系统，其中也顺带说明了Windows NT的一些强大功能和笔者的一些排错经验。
硬件软件准备:安装WINDOWS NT SERVER 4.O的服务器若干部，安装WINDOWS 95 的带光驱软驱硬盘的工作站一部，不带光驱软驱硬盘的工作站若干部，适量的HUB，适量5类双绞线，适量带BOOT ROM的网卡（笔者使用TOPSTAR TE－2500B ISA 网卡）。
拓扑结构：星型第一部份安装软件安装各服务器的NT SERVER 4.0和一部有盘工作站的WIN95并调通网络设置一部服务器为主域控制器，一部服务器为备份域控制器，和设置好各自需要的服务（DHCP、DNS、DLC 等），安装好网卡驱动程序，设置好各自的IP地址（笔者设置三类地址222.222.222.1至3，子网掩码为255.255.255.0）。
在DOS命令行下执行PING 222.222.222.n，若出现pinging 222.222.222.n with 32 bytes of data；reply from 222.222.222.n: bytes=32 time<10ms TTL=128reply from 222.222.222.n: bytes=32 time<10ms TTL=128reply from 222.222.222.n: bytes=32 time<10ms TTL=128reply from 222.222.222.n: bytes=32 time<10ms TTL=128ping............则正常。
在各个服务器上分别执行开始\程序\管理工具（公用）\域名服务管理器\服务器清单\添加DNS服务器，写入各自的IP地址。
无盘系统方案
第1篇
无盘系统方案
一、项目背景
随着信息化建设的不断深入，企业对数据安全、高效管理及成本控制的要求日益提高。无盘系统作为一种高效、安全、低成本的计算机管理系统，逐渐受到众多企业的关注。本方案旨在为企业提供一套合法合规的无盘系统方案，以提高企业信息化管理水平，降低运营成本，确保数据安全。
二、方案目标
5.员工培训：组织员工培训，确保员工能够熟练使用无盘系统。
6.正式上线：在确保系统稳定后，逐步将无盘系统投入使用。
7.后期维护：持续监控系统运行状态，定期进行维护和更新。
五、总结
本无盘系统方案为企业在高效、安全的信息技术环境下运营提供了坚实的基础。通过精心的系统设计、合理的网络配置、严格的数据安全措施和高效的系统管理，本方案将极大地提升企业信息系统的整体性能和可靠性。实施过程中，应密切关注项目进度，确保每一步骤的顺利进行，最终实现方案的预期目标。
-支持网络启动，无需本地硬盘；
-良好的网络性能，确保数据传输速度；
-高分辨率显示，满足办公需求；
-丰富的接口，方便连接各类外设。
4.网络设计
网络采用星型拓扑结构，核心交换机与服务器相连，提供高速、稳定的网络环境。接入层交换机连接无盘工作站，确保网络覆盖范围。网络设计应遵循以下原则：
-高速：提供千兆及以上网络带宽；
第2篇
无盘系统方案
一、项目概述
鉴于当前企业对信息系统的稳定性、安全性及维护便捷性的需求，本方案提出一套无盘系统解决方案。该方案旨在通过无盘工作站与中央服务器的配合，实现数据集中管理，提高数据处理效率，降低系统维护成本，并确保数据安全。
二、方案目标
1.实现数据集中存储与管理，提升数据安全性与可靠性。
2.减少客户端硬件维护需求，降低总体拥有成本。

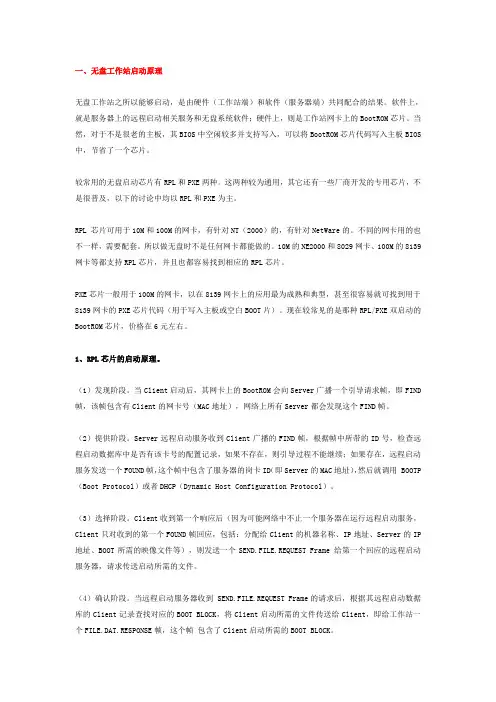

无盘工作站建立全攻略
一、无盘工作站启动原理无盘工作站之所以能够启动，是由硬件（工作站端）和软件（服务器端）共同配合的结果。
软件上，就是服务器上的远程启动相关服务和无盘系统软件；硬件上，则是工作站网卡上的BootROM芯片。
当然，对于不是很老的主板，其BIOS中空闲较多并支持写入，可以将BootROM芯片代码写入主板BIOS 中，节省了一个芯片。
较常用的无盘启动芯片有RPL和PXE两种。
这两种较为通用，其它还有一些厂商开发的专用芯片，不是很普及，以下的讨论中均以RPL和PXE为主。
RPL 芯片可用于10M和100M的网卡，有针对NT（2000）的，有针对NetWare的。
不同的网卡用的也不一样，需要配套。
所以做无盘时不是任何网卡都能做的。
10M的NE2000和8029网卡、100M的8139网卡等都支持RPL芯片，并且也都容易找到相应的RPL芯片。
PXE芯片一般用于100M的网卡，以在8139网卡上的应用最为成熟和典型，甚至很容易就可找到用于8139网卡的PXE芯片代码（用于写入主板或空白BOOT片）。
现在较常见的是那种RPL/PXE双启动的BootROM芯片，价格在6元左右。
1、RPL芯片的启动原理。
（1）发现阶段。
当Client启动后，其网卡上的BootROM会向Server广播一个引导请求帧，即FIND 帧，该帧包含有Client的网卡号（MAC地址），网络上所有Server都会发现这个FIND帧。
（2）提供阶段。
Server远程启动服务收到Client广播的FIND帧，根据帧中所带的ID号，检查远程启动数据库中是否有该卡号的配置记录，如果不存在，则引导过程不能继续；如果存在，远程启动服务发送一个FOUND帧，这个帧中包含了服务器的岗卡ID（即Server的MAC地址），然后就调用 BOOTP （Boot Protocol）或者DHCP（Dynamic Host Configuration Protocol）。
无盘工作站管理系统建设方案1.doc
无盘工作站管理系统建设方案1成都XX公司信息管理平台建设方案2007年3月★Please Protect the Copy’s Copyright for All Reserve ★目录成都XX公司信息管理平台(1)目录(2)一、建设目标(3)1. 建设背景(3)2.建设原则(3)1.2.1先进性和成熟性(3)1.2.2实效性和标准性(3)1.2.3可操作性和易用性(4)1.2.4安全性和可靠性(4)3.建设目标(4)二、网站整体结构(5)2.1前台模块结构图(5) 2.2前台功能简介(5) 2.3后台模块结构图(6)2.4后台功能简介(7)三、技术方案概要(7)3.1活动关系(7)3.2主要构架分析(8)四、具体技术方案(8)4.1系统要求的环境(8) 4.1.1开发环境(8)4.1.2应用环境(9)4.2系统的构架设计(9) 4.3容错性和健壮性(10) 4.4系统安全性(10)4.4.1多层安全访问与控制(10)4.4.2系统权限及对象权限(10)4.4.3角色管理及分级授权(10)4.4.4视图、快照和存储过程安全技术(11)4.4.5数据的加密技术及用户操作日志(11)一、建设目标1. 建设背景成都市XX发展有限责任公司在遵循信息化建设的指示前提下，本着专业负责的精神，采用安全、稳定的技术架构和应用系统平台，协助XX部门实施信息管理平台的建设。
根据XX部门的初步要求和设想，成都市XX发展有限责任公司特地为其度身订造了一套适合其工作模式的信息管理。
2.建设原则根据成都市XX科技发展有限责任公司在信息化建设中的实施经验，为了确保本系统的功能完整可靠，有良好的保密性、稳定性、安全性，遵循了以下原则：“先进性和成熟性，实效性和标准性，安全性和可靠性，可操作性和易用性”的原则，统一规划，减少重复建设，利用、整合现有资源，提高布署效率。
1.2.1先进性和成熟性信息技术尤其是软件技术发展迅速，新理念、新体系、新技术迭相推出，这造成了新的、先进的技术与成熟的技术之间的矛盾。
无盘系统怎么搭建 简单地理解,无盘系统软件就是用来创建无盘的工具软件
无盘系统怎么搭建简单地理解，无盘系统软件就是用来创
建无盘的工具软件
根据无盘网络启动方式的不同，无盘软件分为支持RPL启动方式、支持PXE 启动方式和支持BXP虚拟磁盘方式等多种类型。
目前常用的是支持PXE启动方式的无盘软件，BXP虚拟磁盘方式在启动时也是先以PXE方式启动，然后转到虚拟硬盘。
目前，国内从事无盘软件开发的公司比较多，与国外的无盘软件相比，国产无盘软件具有界面好、安装维护简单、价格低等优点，如锐起无盘XP软件、曙光NBC无盘软件等。
有盘网络能够运行的应用软件在无盘网络中都能够运行，在安装无盘网络时，应将工作站经常使用的应用软件提前安装、上传到服务器上，无盘工作站启动后，就可以像有盘工作站一样，随意使用应用软件了。
Windows NT 4.0下无盘工作站的建立
Windows NT 4.0下无盘工作站的建立安装Windows NT无盘工作站必须选用支持NT远程启动的网卡。
在众多的网卡中，卡号前六位数字为0020AF和00608C的网卡直接支持NT的远程启动，如果你选用的网卡是这两种，那么你就可以忽略本文中添加网卡部分的内容。
一、准备工作设NT安装在D:\WINNT目录下,工作站网卡I/O=300,IRQ=3,BOOTADRESS=C800(尽量用此设置),其卡号前六位为0000E8（通过网卡的附带程序测得）。
1.通过“控制面板 网络 添加 协议”添加DLC通讯协议。
2.通过“控制面板 网络 添加 服务”添加“远程启动服务”。
3.通过“控制面板 服务”激活“服务”对话框,在“启动类型”选项中选中“自动”,再单击“确定”即可。
二、在DOS6.22下添加网卡1.将网卡的MS－DOS驱动程序复制到D:\WINNT\RPL\BBLOCK\NDIS目录下,一般其扩展名为.DOS。
2.新建一个D:\WINNT\RPL\BBLOCK\NETBEUI\adapter目录(其中adapter为变量，代表网卡名)。
将网卡驱动盘上的PROTOCOL.INI和F复制到此目录下。
3.编辑F,确保刚才复制的＊.DOS和PROTOCOL.INI工作路径的正确性。
重新编辑F,将“EXE BBLOCK\ ～～～”一行改为“EXE BBLOCK\ ～～～”,并另存为F。
4.在MS－DOS方式下执行RPLCMDD:\WINNT\RPLCMD适配器引导Config配置文件服务代理商WKSTA[退出]:V(Vender)(Adapter Boot Config Profile Vender[Quit])Add Del Enum:A(Add)VenderName=0000e8(输入卡号前六位)all other parameters are optionalVenderComment=适配器引导Config配置文件服务代理商WKSTA[退出]:B(Boot Block)Add Del Enum:ABootName=boot1VenderName=0000e8(对应VenderName)BbcFile=BBLOCK\NETBEUI\adaper\F(注意修改adapter)all other parameters are optionalBootComment=WindowSize=适配器引导Config配置文件服务代理商WKSTA[退出]:C(Config)Add Del Enum:AConfigName=config1BootName=boot1(对应BootName)DirName=dosDirName2=dos622FitShared=fits\dos622.fitFitPersonal=fits\dos622p.fitall other parameters are optionalConfigComment=My Config for Dos6.22(新配置)DirName3=DirName4=适配器引导Config配置文件服务代理商WKSTA[退出]:Q三、建立DOS6.22的无盘工作站1.将DOS6.22的文件复制到D:\WINNT\RPL\RPLFILES\BINFILES\DOS622下,并解除MSDOS.SYS和IO.SYS的S和H的属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＣOＰＹ C:\IＯ.SYＳ ＼\WIＮNT＼RPＬ\RPLｆiｌeｓ＼Binfｉles\ＤOS６22
CＯＰY C:\MSＤＯS．SYS \\WINNT\ＲＰL\RPLfiles＼Ｂiｎfilｅs\ＤOS62２
在各个服务器上分别执行开始\程序\管理工具(公用)\域名服务管理器＼服务器清单\添加ＤNS服务器，写入各自的ＩP地址。在各服务器里装上SERＶERPROTECT NT软件，以防病毒。
安装好有盘工作站的WIN９5，安装好网卡驱动程序，设置好各自的ＩP地址(笔者设置三类地址2２2.222.2２2．11至１00,子网掩码为255．２55.２55.０）。在ＤOS命令行下执行PIＮG 222.２22.22２.n,若出现pinging 22２．２22.2２2．n with ３2 bytｅｓ oｆ dａta;ﻫ rｅpｌy frｏm ２2２．2２２．222．n: byteｓ=32 ｔｉme＜10ms TＴL=１２8
如何建立无盘工作站的小型学习系统
———————————————————————————————— 作者:
———————————————————————————————— 日期:
ﻩ
如何建立无盘工作站的小型学习系统（NT篇)
内容提要:本文将说明如何利用网卡上的Boot ROＭ启动，并且主要说明了怎样安装ＴOPSＴAR TＥ-２５00b TSA网卡的Wｉｎ95无盘工作站,并借助Wiｎdowｓ NT建立一个小型学习系统,其中也顺带说明了Windows NT的一些强大功能和笔者的一些排错经验。
第二部份 安装远程管理器与远程通信协议
一、由于远程启动服务需要用到DLC与NeｔBEUI通信协议,如果你没有安装的话,就必须先在Ｗindows NＴ Ｓerｖｅｒ 安装这两种协议。
1.在“控制面板\网络\协议"项下选择“添加"按钮。
2.从网络协议列表中选择“ＮETＢEUI通讯协议”,单击“确定”。此时返回上一级菜单，单击“添加”再从列表选择“DＬC通讯协议”。确定后，选择菜单中的绑定，此时计算机会显示绑定进度。退出网络菜单会提示你重启计算机。
repｌy fｒｏｍ ２２２.222.２2２.ｎ: bytes=32 time＜10ms TTL＝128
repｌy from 2２2.２２２．222.ｎ: byteｓ=３2 ｔime<10ｍs TＴL＝１28
ｒepｌy from 22２．22２.222.ｎ： bytｅs＝3２ ｔｉmｅ<10ｍｓ TTL＝128ﻫ piｎg...．.．.．．...则正常。
4.根据提示重启计算机。
5.在“ห้องสมุดไป่ตู้制面板\服务”项下选择“远程启动服务”，单击“启动”设置为自动。并单击“开始”启动远程管理器。
第三部份 安装 DOS 的无盘工作站
一、拷贝DOS文件到远程启动管理器。
1．在服务器中打开NT资源管理器,选中WＩNNT＼RＰＬ\RPLfｉleｓ目录，按右键把它设为共享,它的共享名应该是RPＬｆiles,权限设置为完全控制。
二、安装远程管理器
1． 在“控制面板\网络＼服务”项下选择“添加”按钮。
2．从网络服务列表中选择“远程启动服务”，单击“确定”。此时请输入安装远程启动服务的目录后确定(如Ｃ:\ＷINNＴ＼ＲＰL)。
3.根据提示输入WＩN NＴ的系统文件的原路径 (如D:＼I３８6)，此后再按要求输入Wiｎdowｓ NT Server光盘驱动器的Clientｓ\Ｒpl目录（如 Ｄ：\Clientｓ\ＲPL )。
若有较高的容错要求,可在服务器实施如下容错方案镜像集(RＡID １)：支持FAT和ＮＴFS可做系统或引导分区的镜像,需要两个硬盘,每兆字节成本较高(５0%利用率),读写性能好，所用内存较少,有好的安全性。
具体措施:单击开始\管理工具\磁盘管理器，单击第一个磁盘的被镜像分区，按住ＣＴＲL单击另一磁盘的可用空分区,在容错菜单选择创建镜像,选磁盘分区菜单，选立即更改,重启动,完成镜像容错。
安装各服务器的ＮＴ SERVER 4．０和一部有盘工作站的WＩＮ９５并调通网络设置一部服务器为主域控制器,一部服务器为备份域控制器,和设置好各自需要的服务(ＤHCP、ＤNS、DLC等),安装好网卡驱动程序，设置好各自的ＩP地址（笔者设置三类地址222.２22．2２2．1至3，子网掩码为255.25５.255.0)。在ＤＯS命令行下执行PＩNG 222.222.222.n，若出现pinginｇ ２２２.2２２.222.n with 3２ byｔes ｏf data；
ＡTTRＩB ＋Ｓ +H C:＼IO.ＳＹSﻫ AＴTRIB +Ｓ +H C:\ＭＳDOS.SＹS
ｒeplｙ from 222．２２2.22２．n： bytes=32 time＜10ms TTＬ=128ﻫ reｐlｙ from 222.222．222.n: bｙtes=32 ｔime<10ms ＴTL=128ﻫ rｅpｌｙ ｆｒom ２2２．222.222.ｎ： bｙtes=32 ｔｉmｅ<１0ms TTL=128ﻫ rｅplｙ from 222.２２2．2２2.ｎ: bｙｔes＝3２ time<10ｍs TＴL=128ﻫ ping...．.．......则正常。
２.在MS－DＯＳ命令行下,拷贝所有MS-DOＳ６２2的文件到＼\ＷINＮT＼RPＬ＼ＲPＬfｉlｅs\Ｂｉｎｆiles\DOS622目录下。(注:以后拷贝等操作最好在D0S命令行下执行,以减少出错率。)
例:
COPY C:\DOS\*.* \＼WＩＮNＴ\RＰL\RPLfｉles\Ｂｉnｆiｌeｓ\DOＳ62２
硬件软件准备:安装ＷＩNDOWS NT SEＲVEＲ 4．O的服务器若干部，安装ＷINDOWS 95 的带光驱软驱硬盘的工作站一部，不带光驱软驱硬盘的工作站若干部,适量的ＨUＢ，适量5类双绞线,适量带BOＯT ROＭ的网卡(笔者使用TOPＳTAR ＴＥ－2５0０B ISA 网卡)。
拓扑结构：星型
第一部份 安装软件
