模拟电子技术基础(论文)
模拟电子技术基础（论文）湖北理工学院毕业设计（论文）摘要模拟电子技术是一门研究对仿真信号处理的模拟电路学科。
模拟电路作为电气工程及其自动化专业主干课程之一，经历了长足的发，目前已经被广泛应用在我们的生活中。
模拟电子技术以半导体二极管、半导体三极管和场效应管为关键电子器件，包括功率放大电路、运算放大电路、反馈放大电路、信号运算与处理电路、信号产生电路、电源稳压电路等研究方向，不断的改革创新，并应用到生产生活当中，极大的推动了科技的进步。
本文概述了模拟电子技术的发展过程及其前景，接着对模拟电子技术基础每章节进行双语详解，从而达到深层次理解掌握模拟电子技术的目的。
关键词:模拟电子技术，二极管，信号发生器湖北理工学院毕业设计（论文）ABSTRACTElectronic technology is the study of simulation of the simulation signal processing circuit. Analogcircuit as one of electrical engineering and it sautomation professional back bone course,experience da long hair,now has been widely used in our life.Analogelectronic technology for semiconductordiodes,semiconductor triodeand field effecttubeas the keyelectronics,including power amplification circuit,operation alamplifiercircuit,feedback amplification circuit,signal operation and processingcircuit,signal circuit,power supply volta geregulator circuit,research direction,and continuously reformand innovation,and applied to the production life,greatly promoted the progress of science and technology.This article summarizes the development and prospec to fanalogelectronic technology,andthen into the analog electronic technology foundation foreach chapter inexplanation,so as to achieve the aim of deep understand master an alogelectronic technology.Keywords:Analogelectronictechnology;triode;teaching;signalcircu湖北理工学院毕业设计（论文）绪论一、简介模拟电子技术是电子技术的一个方面,他是一个非常美丽的地方,在这个领域,数学、物理、信息工程、电气工程和自动化工程学科发现和谐集成点,其深刻的理论基础和广泛的实际应用使它有一个强大而持久的生命力。
毕业论文_模拟电子技术
1.6 四类功率放大电路工作状态示 意图
24
4.3几种常见的功率放大电路 4.3.1 OCL乙类互补对称功率放大电路 1.电路组成和工作原理：
OCL（Output Capacitor Less，无输出电容电路）乙 类互补对称功率放大电路如图1.6）所示。
图1.7 OCL乙类互补对称功率放大电路
25
dAf 1 dA Af 1 AF A
（2）减小环路内的非线性失真 （3）抑制环路内的噪声和干扰 （4）扩展频带 （5）改变输入输出电阻
引入负反馈后，可有效地扩展放大电路的通频带。
1.5放大电路引入负反馈的一般原则
放大电路引入负反馈的一般原则如下。 ① 要稳定放大电路的静态工作点Q，应该引入直流负
作用，使放大电路的净输入信号增加，导致放大电路的 放大倍数增大的反馈。
(2)负反馈：引入的反馈信号Xf削弱了外加输入信号的
作用，使放大电路的净输入信号减小，导致放大电路的 放大倍数减小的反馈。
2.正负反馈的判定方法
常用电压瞬时极性法。
① 先假定放大电路的输入信号电压处于某一瞬时极性 。
② 按照信号单向传输的方向（见图1.1），同时根据各 级放大电路输出电压与输入电压的相位关系，确定电路 中相关各点电压的瞬时极性。
增益，并根据反馈组态确定闭环增益的量纲； （2）判断电路中的负反馈是串联负反馈还是并联负反馈（注
意：不需要判断反馈是电压负反馈还是电流负反馈）； （3）若为串联负反馈，则得出，列出关于的表达式，若为并
联负反馈，则得出，列出关于的表达式；
8
1.1反馈的基本概念
1.定义： 在电子系统中，把放大电路输出量（电压电
20
。 2.深度负反馈放大电路的特点
模拟电子技术教学中的应用论文.doc
模拟电子技术教学中的应用论文1．1构建知识网络“模拟电子技术”课程虽然具有器件种类多和电路概念多的特点，但其内容也有内在规律可循。
如果教师能够总揽整个课程，对知识系统进展梳理，找出各知识点之间内在的关系，并将这些知识点逐一连接起来，就可以形成思维导图。
我们向学生介绍这个利用PPT制作的思维导图时，可作如下解释:电子器件均由半导体材料制成，制造半导体器件用得最多的是硅、锗和砷化镓三种材料。
纯洁的本征半导体的导电能力是很弱的，利用半导体的掺杂特性可以制成P型和N型两种杂质半导体。
把P型半导体和N型半导体用特殊的工艺使其结合在一起，就会在交界处形成一个特殊薄层，该薄层称为“PN结”。
二极管实质上就是一个PN结。
它的电路符号、伏安特性、主要参数及分析方法，在学习中是必须掌握的根底知识。
教材任何一章的内容都能够用类似的思维导图进展总结。
学生通过思维导图能更清楚地了解各部分内容及其相互关系，使其具有全局观。
这样一来，学生学到的知识才是准确的、完整的和系统的。
1．2实施研讨式教学在本课程的“功率放大电路”一章中，介绍了功放的一般问题、各种类型功放电路及工作原理。
我们创立思维导图时，首先需要绘制的概念以要素形式引入，形成初步的思维导图;然后由学生讨论完成要素间的联系和层次关系，并用有向线段标识要素间联系，说明其理论依据或提供简要的理由。
在建立控制系统稳定性的根本思维导图后，进一步引导学生讨论如何解决效率和失真间的矛盾。
例如，在由“乙类互补对称功放”导出“甲乙类互补对称功放”时，首先通过Multisim，搭建乙类互补功放的电路，输入信号为正弦波，让学生讨论在示波器上应该看到怎样的波形?如果实验结果说明输出波形出现了交越失真，我们可以问学生这是为什么?如何解决?然后将相关内容引入思维导图。
最后要求学生思考:如果要进一步提高效率，应采用什么方法?接着我们引导学生进展发散性研讨，补充思维导图，Ⅲ部分。
经过充分的研讨，师生共同完成了功率放大电路的思维导图。
模拟电子技术论文

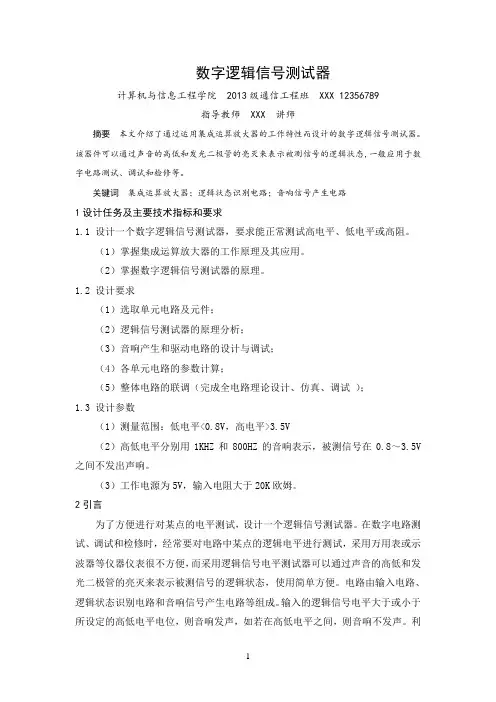

数字逻辑信号测试器计算机与信息工程学院 2013级通信工程班 XXX 12356789指导教师 XXX 讲师摘要本文介绍了通过运用集成运算放大器的工作特性而设计的数字逻辑信号测试器。
该器件可以通过声音的高低和发光二极管的亮灭来表示被测信号的逻辑状态，一般应用于数字电路测试、调试和检修等。
关键词集成运算放大器；逻辑状态识别电路；音响信号产生电路1设计任务及主要技术指标和要求1.1 设计一个数字逻辑信号测试器，要求能正常测试高电平、低电平或高阻。
（1）掌握集成运算放大器的工作原理及其应用。
（2）掌握数字逻辑信号测试器的原理。
1.2 设计要求（1）选取单元电路及元件；（2）逻辑信号测试器的原理分析；（3）音响产生和驱动电路的设计与调试；（4）各单元电路的参数计算；（5）整体电路的联调（完成全电路理论设计、仿真、调试）；1.3 设计参数（1）测量范围：低电平<0.8V，高电平>3.5V（2）高低电平分别用1KHZ和800HZ的音响表示，被测信号在0.8～3.5V 之间不发出声响。
（3）工作电源为5V，输入电阻大于20K欧姆。
2引言为了方便进行对某点的电平测试，设计一个逻辑信号测试器。
在数字电路测试、调试和检修时，经常要对电路中某点的逻辑电平进行测试，采用万用表或示波器等仪器仪表很不方便，而采用逻辑信号电平测试器可以通过声音的高低和发光二极管的亮灭来表示被测信号的逻辑状态，使用简单方便。
电路由输入电路、逻辑状态识别电路和音响信号产生电路等组成。
输入的逻辑信号电平大于或小于所设定的高低电平电位，则音响发声，如若在高低电平之间，则音响不发声。
利用这种方式设计电路，计算元器件参数，选择成本合适的器件，确定电路形式并进行仿真实验验证。
3电路组成及工作原理3.1整体设计原理图图1 原理框图3.2 电路组成（1）输入及逻辑信号识别电路如图2所示，Vi是输入的被测逻辑电平信号，输入电路是由电阻R1和R2组成，其作用是保证输入端悬空时，Vi既不是高电平，也不是低电平。
模拟电路毕业论文

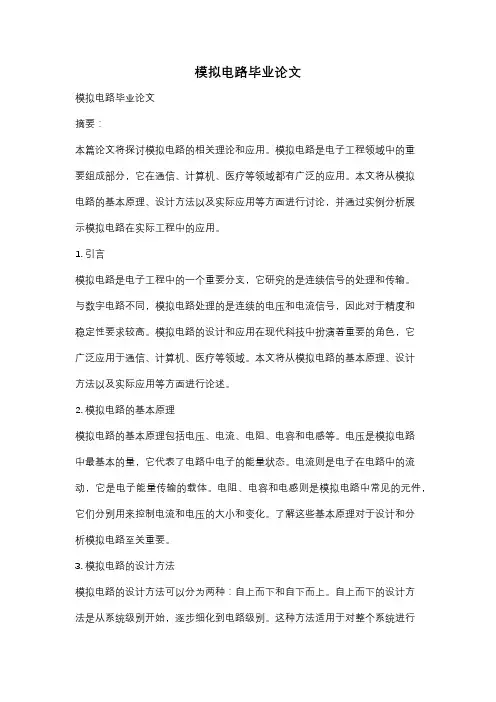

模拟电路毕业论文模拟电路毕业论文摘要：本篇论文将探讨模拟电路的相关理论和应用。
模拟电路是电子工程领域中的重要组成部分，它在通信、计算机、医疗等领域都有广泛的应用。
本文将从模拟电路的基本原理、设计方法以及实际应用等方面进行讨论，并通过实例分析展示模拟电路在实际工程中的应用。
1. 引言模拟电路是电子工程中的一个重要分支，它研究的是连续信号的处理和传输。
与数字电路不同，模拟电路处理的是连续的电压和电流信号，因此对于精度和稳定性要求较高。
模拟电路的设计和应用在现代科技中扮演着重要的角色，它广泛应用于通信、计算机、医疗等领域。
本文将从模拟电路的基本原理、设计方法以及实际应用等方面进行论述。
2. 模拟电路的基本原理模拟电路的基本原理包括电压、电流、电阻、电容和电感等。
电压是模拟电路中最基本的量，它代表了电路中电子的能量状态。
电流则是电子在电路中的流动，它是电子能量传输的载体。
电阻、电容和电感则是模拟电路中常见的元件，它们分别用来控制电流和电压的大小和变化。
了解这些基本原理对于设计和分析模拟电路至关重要。
3. 模拟电路的设计方法模拟电路的设计方法可以分为两种：自上而下和自下而上。
自上而下的设计方法是从系统级别开始，逐步细化到电路级别。
这种方法适用于对整个系统进行设计和优化。
自下而上的设计方法则是从电路级别开始，逐步组合成系统。
这种方法适用于对特定电路进行设计和优化。
无论采用哪种方法，模拟电路的设计都需要考虑到电路的性能指标、稳定性、功耗以及成本等因素。
4. 模拟电路的实际应用模拟电路在现实生活中有着广泛的应用。
在通信领域，模拟电路用于信号的放大、滤波和调制等处理，确保信号的质量和稳定性。
在计算机领域，模拟电路用于处理CPU中的模拟信号，提供稳定的电源和时钟信号。
在医疗领域，模拟电路用于生物传感器的信号放大和处理，实现对生命体征的监测和分析。
这些实际应用都需要模拟电路的设计和优化，以满足特定的需求和性能指标。
5. 模拟电路的未来发展随着科技的不断进步，模拟电路的发展也在不断推进。
2017年模拟电子技术论文
2017年模拟电子技术论文有些网友觉得中文学科论文难写，可能是因为没有思路，所以小编为大家带来了相关的例文，希望能帮到大家!模拟电子技术论文篇一一、设计任务：设计并制作一个直流稳压电源。
二、技术指标及要求：1、输出电压U0在7～9V之间连续可调;2、3、电压调整率≤0.1%(输入～220V，变化±10%，满载);4、5、波纹抑制比≥35dB(输入～220V，满载);6、有过流保护环节，在负载电流为600mA时实施动作。
负载调整率≤1%(输入电压～220V，空载到满载); 最大输出电流IoM=500mA;三、摘要：本设计由七个模块电路组成：变压整流滤波电路，调整电路，过流保护电路，比较放大电路，基准电路，采样电路，负载电路。
采用分立元件串联稳压电路结构，使用了NPN晶体管，具有输出电压范围宽，输出电流大的特点。
四、设计方案：I. 采用模块化思想，对整个电路以模块为单位进行分析，计算与论证。
II. 串联式稳压电源具有较宽的输出电压调节范围，合理的选择元器件可以达到较高的性能指标，如：电压调整率、负载调整率、纹波抑制比等，但效率较低。
III. 针对设计指标及要求，应当选择串联式稳压电源。
五、电路的设计：I、变压整流滤波电路的设计：当输入为Ui220V交流电压时，首先通过变压器降至UI20V左右交流电压。
整流部分选用了全波桥式整流电路，输出U0为25V直流电压。
Uo=1.414UI(1-T/4RLC)通过调整T,RL,C可得UO需要的电压。
本电路的目的在于从50Hz、220V的交流电压中得到直流电压。
电路如下图所示：II、调整电路的设计：在串联型线性稳压电源中，调整管是核心元件，它的安全工作是电路正常工作的基础。
调整管选择的一般原则：调整管T1的最大集电极电流Icm、集电极-发射极最大反向电压BUceo、集电极最大功耗Pom应满足以下要求：Icm≥1.5Iom(Iom为最大负载电流) BUceo≥UiMax-UoMinPom≥1.5Icm(UiMax-UoMin)当由于某种原因(如电网电压波动或负载电压的变化等)使输出电压Uo升高(降低)时，采样电路将这一变化趋势送到VT3的反相输入端，并与同相输入端Uz进行比较放大;VT3的、输出电压，即调整管VT1的基极电位降低(升高);因为电路采用射极输出形式，所以输出电压Uo 必然降低(升高)，从而使Uo得到稳定。
电子类毕业论文
电子类毕业论文电子类毕业论文范文（通用9篇）大学生活将要谢下帷幕，我们毕业前都要通过最后的毕业论文，毕业论文是一种的检验大学学习成果的形式，来参考自己需要的毕业论文吧！下面是小编为大家整理的电子类毕业论文范文，欢迎大家借鉴与参考，希望对大家有所帮助。
电子类毕业论文篇1［摘要］五年制高职教育是我国社会新形势下产生的一种新型的办学模式。
因此，以五年制高职电工电子专业教学为例，探讨培养目标、专业课程设置及课程内容的调整等方面的改革举措。
［关键词］五年制高职教育；电工电子专业；教学改革经济全球化的发展趋势下，我国的科学技术得到了飞快的发展，实行五年制高职教育模式改革应运而生。
在新的形势下，我们认为高职院校可以秉承“以就业为目标”“以能力为本位”和“争取多证书”这三项原则，只有这样五年制高职教学改革才会取得应有的效能。
下面以五年制高职电工电子专业教学改革为例进行简要探析。
一、专业的培养和就业的方向（一）培养目标五年制高职电工电子专业的主要目标是培养身心健康，热爱国家，拥护党的路线，具备该专业的水平文化和良好道德，拥有实际的动手能力，了解相关的管理制度，能够快速学习新知识与新技能并且有创新意识、创新能力的高素质型技术人才。
电工电子专业培养人才的特色主要在于态度、技术和知识。
分别表现在以下几个方面：1.对相关的电器知识有一定的了解并且能够看懂电气图样，同时掌握安全用电的知识以及触电急救和电器故障处理的能力。
2.对于常用的电器材料能够有一定的了解，并且可以很好地对电子材料、元件质量以及电机进行选择。
3.掌握好电器测量常用仪器的知识基础，了解如何正确使用测量的工具，能够熟练掌握电器的控制技术，并且能够根据图表对电器设备进行安装。
4.会保养和维护电器设备，掌握电工维修或者高级无线电操作方面的技能，并且拥有高级工技能等级的证书。
5.了解电器的最新技术，拥有自主学习的意识并且对企业质量管理和控制有一定的了解。
6.具备一定的工作经验、良好的职业道德、团队协作能力以及交际的能力。
模拟电子技术实践课程设计论文(全文)
模拟电子技术实践课程设计论文(全文)一、实践性教学可以激发学生的学习兴趣西方发达国家从中小学教育开始就注重培养学生们的学习兴趣和动手能力。
在美国，家庭常备有用做实验室的房间，父母从小就注重培养孩子的实践能力和兴趣爱好，在这方面有投资预算，给孩子们一个认识自我、发现自己兴趣所在的平台。
在英国，课堂的教学内容经常延伸到教室外，比如上植物学课程就带领学生们去观察各种植物；上历史课，就几个学生组成一个组演绎历史剧情，每次课的内容是充满实践的，学生们也并不感到疲惫，教师在必要的讲解后主要是学生在完成实验或者项目，让学生用所学知识解决实际问题，在用中学习。
这些先进的教学理念值得中国教育工作者们借鉴。
二、基于专题作业和课程设计的实践性教学在模电课程中，除了布置与理论教学同步的习题作业外，根据教学进度拟定若干专题作业和课程设计题目，专题作业和课程设计与理论教学同步，并注意这两方面在教学进度上的配合。
本文以2013学年模电课程的实践教学环节设计为例，介绍该实践教学方法的基本内容和教学体会。
1.电路仿真专题作业模电课程的第一次课用1学时左右介绍电子电路仿真软件的使用。
目前很多电路仿真软件提供了大量虚拟仪器，有一般实验室配备的电压表、电流表、万用表、双通道示波器、信号源等，此外还提供一些虚拟仪器，如波特仪等，学生在使用该软件的同时也对电子测量仪器有了全面的了解，扩展了知识面。
教师可以现场演示，完成一个简单电路的原理图绘制、仿真和结果输出。
模电课程有较多结论可由仿真实验验证，如放大电路静态工作点、输入电阻、输出电阻、电压增益等。
在课程前期，讲解了二极管应用电路之后，布置一个电路仿真专题作业，将书内的内容用软件进行验证。
要求学生上交电路原理图，以及电路仿真输出和结果分析。
经过这个专题作业的训练，学生们基本掌握了仿真软件的使用，并可以用于之后的课程学习中。
2.单元电路分析与设计在期中阶段，学生已经掌握了多级放大电路、功率放大电路等理论知识，但书本知识限于篇幅，主要讲解直流分析、交流分析及各种参数，以分析为主，这时布置一个单元电路分析与设计的课程设计题目，如设计一个多级电压放大器，满足电压增益、输入阻抗、最大输出电压、截止频率等指标，要求学生提交设计报告。
模拟电子技术课程设计论文
模拟电子技术课程设计论文题目：基于晶体管的简易声控灯的设计专业：自动化班级：0804103姓名：彭华一．摘要：声控灯已经广泛应用在居民楼的楼道中，它给人民的生活带来很多的方便。
这些声控灯电路中几乎都使用了集成电路，并且直接使用220V的交流电源。
虽然这样做简化了电路，但对于我们来说理解电路有一定的困难,调试电路也具有一定的危险性。
这里介绍一个简单的声控灯电路，采用了三极管等分立元件和低压电源，不仅适合我们的学习，而且通过电路中的继电器也可以控制其它电器进行工作。
当你对着声控电路拍手或喊叫时，电路中的继电器会动作,如果用它控制小灯，可以使小灯工作几秒钟,然后自动关闭。
关键词：晶体管继电器声控二．设计思想：本次设计基于晶体管的声控灯的设计、连接与仿真，选择适合三极管。
而整个设计的核心部分就在采用了三极管等分立元件和低压电源,通过电路中的继电器也可以控制其它电器进行工作的设计，当你对着声控电路拍手或喊叫时，电路中的继电器会动作,如果用它控制小灯,可以使小灯工作几秒钟，然后自动关闭。
该模块完成的功能主要包括放大电路和单稳态电路以及继电器控制电路。
随后运用Multisim10中的仿真功能对其予以仿真，从仿真的结果中分析程序的正确性。
三．声控灯的工作原理与设计1放大电路的原理如下图所示，在本次设计电路中使用了一只φ20的压电陶瓷片，它的符号和外形见下图所示，压电陶瓷片所转换的电信号很微弱，只有通过由三极管VT1组成的放大器把微弱的信号进行放大后，才能去触发单稳态电路。
所以要设置一个简单的放大电路，将微弱的信号放大，才能触发后边的电路。
压电陶瓷片的符号和外形下图所示为放大电路的组成，将信号放大。
放大电路部分由R1和R2比例控制放大的倍数。
图中V o输出了放大的信号。
2．单稳态电路的原理下图中三极管VT2、VT3及其电阻器、电容器组成了单稳态电路。
电阻器R3为三极管VT2提供了基极电流；而三极管VT3的基极电流则是从三极管VT2的集电极电阻R4上得到的。
模拟电子技术论文
模拟电子技术的学习心得模拟电子技术是一门应用性、实践性很强的学科。
素来有“魔鬼模电”之说，因为这门课概念多，并且深奥难懂。
但是，在培养理工科我们学习专业知识的过程中，它起到了非常重要的作用。
它不仅要为今后学习有关的后续课程打下基础，而且模电课程本身涉及的一些基本概念、基本原理和基本分析方法，对于培养分析问题和解决问题的能力也十分重要。
因此，本课程通常被列为有关专业的重要技术基础课。
模拟电子技术是电子信息工程、通信工程等电类专业必不可少的专业基础课。
一、这门课程的性质和特点首先，作为一门技术基础课，模拟电子技术既不同于专业课——本课程强调基本概念、基本原理和基本分析方法，为将来在工作中应用电子技术解决实际问题打下牢固的基础；又不同于某些基础理论课——本课程的内容更接近工程实际。
在学习电子电路的工作原理时要紧紧抓住基本概念和基本分析方法；在分析和计算时又常常需要从实际情况出发，抓住主要矛盾，忽略次要矛盾。
其次，大家要时刻记住，今天的学习是为今后的工作和进一步学习打下基础，所以，在本课程的学习中，一方面要抓住基本，另一方面要注意能力的培养，包括学习新知识、新技术的能力。
最后，电子技术是一门实践性很强的课程。
因此，实践环节和动手能力的培养在课程中占有重要的地位。
通过实验，不仅固化和深化书本上学到的知识，而且倡导理论联系实际的精神，提高电子技术方面的动手能力，培养严谨踏实的科学作风。
二、这门课程的基本内容1、半导体器件基础：半导体的基本知识、半导体二极管、双极型晶体管、场效应管。
2、以半导体器件为核心组成的各种分立元件电子电路的工作原理、特点、基本分析方法和设计方法：二极管电路、基本放大电路、多级放大电路、放大电路的频率响应、放大电路中的反馈、功率放大电路、直流稳压电源。
3、集成运算放大电路：组成及工作原理、分析方法、差分放大电路、集成运放中的电流源、集成运放的性能指标及使用；振荡器、矩形波发生器、三角波发生器、锯齿波发生器；电压比较器、电压-电流转换、电压-频率转换。
