矿用照明综合保护说明书
无触点照明综合保护
Ｚ B Ｚ / Ｍ - 2.5 （ ） / Ｗ
4
无触点 额定电压 变压器额定容量 照明 负载频率 矿用隔爆型 综合装置
二、 技术特征
1、型号：ZBZ- 2.5 - W 型 4
1.1.元件进厂经过严格筛选、严格的工艺要求和检测手段； 1.2.双向可控硅输出或单向可控硅反并联输出，零电压开起，零电流关断； 1.3.内置阻容吸收，瞬态保护，工作更可靠； 1.4.发光二极管指示状态，输入回路与输出回路之间光隔离； 1.5.输入、输出、散热板之间隔离耐压≥2500V AC，100%负载老化试验。
与此同时，发光二极管 LED2 导通并发黄光，给出信号短路故障指示信号。 由于规程规定打点信号回路必须声光具备。又因光信号的白炽灯灯丝由冷态变为热 态，其电阻相差很大。在启动的瞬间电流之大相当于短路，因此在打点瞬间有可能产生 误动作，所以在信号短路保护电路中，设值有充电延时，放电加速电路 BT1、C9、Rl4 等元器件组成。 在信号打点的瞬问，电流互感器的信号电压在 R15 两端电压（BT1 控制极与阴极间 电压高于 C9 两端电压、BT1 阳极与阴极间电压），即 BT1 的控制极高于阳极电位,BT1 处于截止状态，R14、C9 充电延时，打点与打点的停顿之间、电流互感器的电压信号降 低，此时 C9 两端电压高于 R15 两端电压，即 BT1 的阳极电位高于控制极电位，GT1 阳 极对阴极击穿导通，C9 两端电荷迅速放电，从而防止了连续打点 C9 两端产生积累电压 大于 BT1 的触发翻转电压而产生的误动作。 (4)漏电保护电路： 由集成电路 T2 的二分之一及其管脚（8、9、10、11、13、14）连接元件组成； 133V 照明与信号电路未送电状态下，电路存在漏电故障时保护电路可实现闭锁，其 动作回路为：电源正→D11→插件 4→CJ5→故障点→Za(Zb、Zc) →插件 12（13、14）→ R35(R36、R37) →D8(D9、D10) →R34→R26→负电，R26 上的信号电压由 T2 管脚 8 输 入。触发 T2 翻转，管脚 13 由高电平转为低电平、BG1 b 极低电位，BG1 截至，继电器 J1 释放，断开 CJT1(SSR)线圈回路，切断 133V 主电塬。同时发光二极管 LED5 发出红光 指示。 133V 照明与信号电路在送电状态下，电路漏电时保护器可实现动作跳闸。其动作电 路为：Za (Zb、Zc) →插件 12（13、14）→R35(R36、R37) →D8(D9、D10) →R34→R26 →负电→R25→R38→D12→插件 11→漏电故障点→Za（Zb、Zc）。R26 上的电压信号触 发 T2 翻转,BG1 截止，继电器 J1 释放，断开 CJT1(SSR)线圈回路，切断主电源。同时 LED5 发出红光信号指示 由于电路具有自锁功能，当排除故障后，切断 3LB3 开关再重新送电方可正常工作。 (5)电缆绝缘危险指示电路： 由集成电路的另二分之一及管脚 4、2、5 联接元件组成。 电缆绝缘危险指示的漏电触发电路与漏电保护电路相同，只是漏电动作值不同（漏 电动作 1.5KΩ，绝缘危险值为 10KΩ±2 KΩ）。 电缆绝缘电阻降到 10KΩ±2 KΩ时，漏电电流在 R26 的压降信号由 T2 管御 4 输入， 触发 T2 翻转，管脚 2 由高电位变为低电位。电源正→插件 17→LED5→插头 1→R24→
煤矿用照明信号综合保护装置使用的说明
信
照
运
漏
绝
○黄
○红
○绿
○红
○黄
号
明
行
电
缘
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.2.13 直流继电器 J1：作为保护电路终端执 行元件。
3 主要技术参数及保护功能
3.1 主变压器技术参数见表 1
表1
型号
额定电压 V
额定电流 A
主变压器 接线方式
4.1 主电路： 由隔离开关 1K、一次熔断器 1RD、2RD、主变 压器 ZB、二次熔断器 3RD、
4RD、交流接触器 CJ 等部件组成。 4.2 控制电路：
由接触器 CJ 线圈，送电按钮 QA、停电按钮 TA、控制继电器常闭接点 J1 等组成。 装置投入工作时，首先闭合 1K，使主变压器 ZB 及控制变压器 KB 有电工作。此时 运行，发光二极管 LED3（绿色）通电发光。在 127V 网路负载侧无漏电状态下可按合送 电按钮 QA，给 CJ 线圈通电，CJ 吸合主接点 CJ1～3 闭合，127V 网路负荷得电工作。停 电时，可按合 TA，CJ 断电释放，断开主接点。 4.3 保护电路 本装置具有短路、漏电动作、漏电闭锁、电缆绝缘危险指示等保护功能。 4.3.1 稳压电源： 控制变压器 KB，一次电压 127V，二次电压 20V，整流桥堆将 20V 交流变为直流脉动 电流，R1、C1、C2 为π形滤波。集成稳压器 W1，固定输出+15V 直流电压。C3、C4 为输 出滤波电容器。 4.3.2 照明短路保护电路： 由集成电路 T1 的二分之一及其管脚 8、9、10、11、13、14 所接半导体元件组 成 。 当 照 明 线 路 任 意 两 相 发 生 短 路 故 障 时 ，LHZc、LHZa 产 生 较 大 的 电 压 信 号 ， 电压 信号 由 LHZc、LHZa→D14→D15→R11→R10→ 电源 负极 →D13 插件 →QA2 →TA2→LHO，形成回路。在 R10 产生压降信号由 T1 管 8 脚输入，触发 T1， 内部翻转导通。其输出端管脚 13 由高电位 降为低电位。三极管 BG1E 极到 B 极 通 过 R3→ D2→ T1 管 脚 13→ 负 电 。BG1E 极 对 C 极 开 关 导 通 。继 电 器 J 吸 合 ， 其回路为正电→BG1E 极→C 极→插件 2→J→ 插件 5→负电。J1 接点断 开 CJ 接触器回路而释放。CJ3、CJ2、CJ1 断开， 切断 127V 主电源。
普通 4.0照明综保
第三节 产品型号含义..................................................................................................................................18 第四节 产品原理解释..................................................................................................................................19 第五节 产品技术参数..................................................................................................................................21 第六节 产品零部件明细表 ..........................................................................................................................21 第七节 外形尺寸..........................................................................................................................................22 第七章 第一节 第二节 第八章 第九章 第十章 23 产品售后服务................................................................................................................................... ...................................................................................................................................23 产品服务承诺............................................................................................................................... 24 产品质量信息反馈单 ................................................................................................................... 25 26 订货须知........................................................................................................................................... ...........................................................................................................................................26 27 附图................................................................................................................................................... ...................................................................................................................................................27 29 用户资料........................................................................................................................................... ...........................................................................................................................................29
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置说明书要点
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 4003、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。

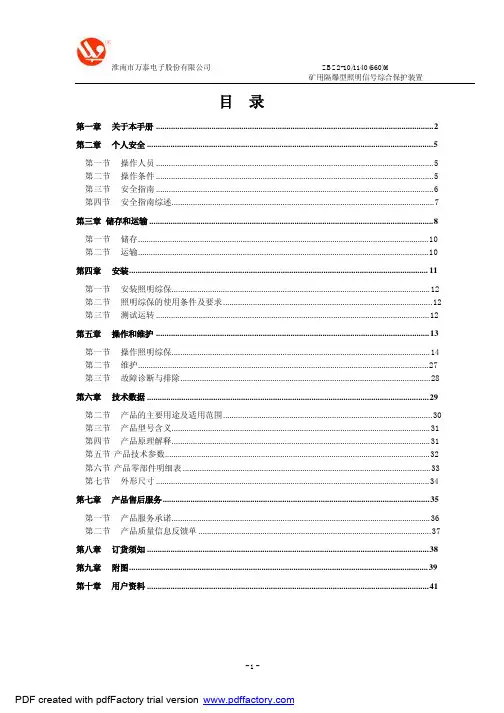

通用保护器10照明操作手册
危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。
小心！标有这个图标的地方是要您注意危险状况。
可能的后果是：轻度或中度重伤和设备损坏。
重要！在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。
■用黑色方块列出各项。
警告！当照明综保发生故障时，一定要先切断上一级电源才可开盖维修。
第一节安全指南综述这是本操作手册中所有各章节安全指南的一个摘要。
第三章储存和运输注意！安装前检查，整机装配良好，坚固螺栓无松动现象，手柄及按钮操作灵活。
通电试验，照明综保应无振动现象和明显噪声。
PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守矿方管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。
第一节安装照明综保安装前检查照明综保应装配良好，紧固螺栓无松动现象，手柄、按钮活动灵活，无卡滞现象。
接上电源，按下停止按钮，旋转隔离开关手柄到接通位置，显示屏亮，初始化完成后，按下起动按钮，检查动作是否正常可靠，照明综保应无振动现象和明显噪声。
第二节照明综保的使用条件及要求n适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中；n在交流50Hz，电压为1140V或660V的线路中；n海拔不超过2000米，周围环境压力为（0.8~1.1）×105Pa;n周围环境温度为-5℃~+40℃；n周围空气相对湿度不大于95%（+25℃）；n须防止水或其它液体浸入照明综保内部；n无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。
第三节测试运转注意！确保重新安装完运输时拆卸下来的所有固定元件。
PDF created with pdfFactory trial version 危险！您必须十分了解照明综保的操作方法，才能操作照明综保。
您必须经过对现有操作人员进行的作业培训，并通过实践加深对照明综保控制系统的了解。
ZBZ-8.0 1140-660M矿用隔爆型长距离照明综保
2-3 6-1 1
2 3-7
6 TA
5-1 7-1 1
2 3-17
9 RS
8-2 1
2 4-2
10 插头
2-1
2-2 3-19 3-1 3-11 3-2 3-12 7-1 3-8
1 11 3-10 2 12 3-3 3 13 3-13 4 14 3-5 5 15 3-15 6 16 3-16 7 17 8-1 8 18
向右侧转动为开门，向左侧转动为关门，正前方的右侧设联锁杆，右侧面为隔离开关的手柄，必须把手
柄转到停的位置，并将连锁杆旋入手柄定位槽内，方能将门盖打开。
ZBZ—8 为三合一结构形式，即外壳变压器、控制、保护三者合一。保护部分采用 PLC，电子采样 部分采用线路板插接方式，显示部分采用中文液晶显示。
主要元件作用：
光源选择：普灯/钠灯 站号整定：××× 电流校准：×××A
定时开机：关/开 开机时间：×××时 关机时间：×××时
当参数整定好后，连续按两下 QA，保护器退出整定状态。 5.2 运行显示
5.2.1 合闸前：
系统电压：××××V 照明整定：××××A 绝缘电阻：××××K
正常 等待合闸
5.2.2 合闸后：
五、参数整定方法和状态显示 5.1 参数调整方法 合闸前，同时按下 QA、TA，显示器进入参数整定状态，并显示如下图，按 TA，
○照明整定：×××A 信号整定：×××A 保护时间：×××S 线路长度：×××m
4
济源市科灵电器有限责任公司
使用说明书
整定参数名称的左侧光标惠下移，这时按一下 GL，光标移到整定参数名称的右侧，这时按 TA 增加参 数整定值，按 GL 减少参数整定值，参数整定值到达要求值后，按一下 QA，光标移到整定参数名称的 左侧，这时按 TA 到下一个要调整的参数，参数整定共有三屏，除上面一屏外，还有如下两屏：
ZBZ2-10-1140(660)M矿用隔爆型照明信号综合保护装置--淮南市六信电控设备有限责任公司
执行标准:GB3836-2000 JB6312-1992 Q/LX-005-2011 ZBZ2-10.0/1140（660）M矿用隔爆型照明信号综合保护装置使用说明书淮南市六信电控设备有限责任公司前言欢迎使用ZBZ2-10.0/1140(660)M矿用隔爆型照明信号综合保护装置控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于ZBZ-10.0/1140(660)M矿用隔爆型照明信号综合装置的微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或是本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
一、概述1、用途：本装置为煤矿井下127V照明及信号负载的供电、电源控制以及、漏电保护等综合防爆电气设备。
可以取代现有的2.5KVA或4KVA干式变压器及手动防爆开关的多体控制方式。
ZBZ-10.0/1140(660)M矿用隔爆型照明信号综合保护装置的主要特点：ZBZ-10.0/1140(660)M矿用隔爆型照明信号综合保护装置（简称JMZB-10M）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz，标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A/D转换，电源为AC50～265V，在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
焦作景安BZX无触点照明说明书
电源指示灯：当合隔离开关给装置送电，该灯即亮。
-1-
运行指示灯：当按启动按钮，装置即给负荷侧送电，同时该灯亮；再按启动按钮，负荷侧断电，同时该灯灭。
照明短路指示灯：当照明负荷线路发生短路故障时，装置控制主回路断电，同时该指示灯亮。
4.3、保护回路
各种保护回路由模块内部单片微机设置程序处理，外部无需调整。
4.3.1、漏电闭锁：如果送电前电网对地电阻RZ≤3.2～4.8kΩ时，按送电按钮SD不会向负载电网送电，从而实现闭锁。（注意：白炽灯与荧光灯的负载特性不同，漏电闭锁值会有差异，白炽灯的漏电闭锁值高于荧光灯的漏电闭锁值，两者相差1.5kΩ左右）
3)模块耐压：模块内部设有过电压抑制电路,因此工频正弦波峰值电压不应高于250V,过压脉冲抑制后不大于328V,模块电源及负载接线端对地耐压直流2.5kV/1分钟,且所有的127伏接线端短接,接显示器的插头必须与模块脱离后方可进行试验。
4)显示器接口注意:严禁从该端口加入外电压、电流或短路
5)模块本身不具有防爆性能,必须安装在具有防爆性能的开关腔体内,且符合防爆的各项规定。
表3
电流
整定电流5A(±5％)
电缆
6mm2
4mm2
2.5mm2
1.5mm2
1mm2
4kVA
1800m
1200m
800m
500m
350m
2.5kVA
1800m
1000m
700m
450m
300m
-3-
4.4、1.试验：模块在安装前必须进行如下几个方面的试验，合格后方可安装使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.字符与图标
安全指南所采用的下列字符和图标是操作手册中的重要资料。记住标志的形状和意义。
危险！
在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。
警告！
第三节
1.基本原则
1.1常规
要集中精力工作。熟悉您自己的工作环境。
1.2保护装备
穿戴工作服和佩带个保护装备。
通知您的伙伴：
您所在的确切地点；
您正在做的工作；
预计要工作多久。
先决条件
只有在安全、正常情况下才能起动，起动前要检查所有的保护功能是否正常和各参数整定是否合适。
1.4电压结构
保持与照明综保正常工作一致的电压结构。
注意！
进行安装或维修时必须切断电源。此外，要根据产品的技术参数（电压与电流）合理使用照明综保，以延长产品的寿命，减少事故的发生。
一．定值整定表及按键、界面说明按以下说明进行：
1.定值整定表
序号
定值名称
整定范围
整定参考说明出厂时整定1照明过流* * * A
负载实际电流不能超过整定电流值,
一般整定主变最大额定电流值
按下“确认”按钮，进入“现场测试”页面，进行各种保护试验，检查保护是否正常可靠，及故障报警显示是否正常。
3.2.3参数设置：
使用之前依据电源及负载情况参照以上相关标准和界面说明进行参数设置。
4.操作
4.1使用前的准备和检查
核对产品的铭牌，安全标志，规格型号
确认电压，频率。
4.2操作步骤
运行前用兆欧表测量各相间（测量时请拔掉矩形插头防止损坏保护器及开关电源）对地绝缘电阻。
2.储存和运输
请从头仔细读完本操作手册，应采取必要的措施防止在运输工搬运过程中碰撞可剧烈振动。
遵守指定的储存方法。应长期放在通风、防雨、防晒的仓库中，存放期限超过半年时应对照明综保进行必要的外观检查，并进行必要的型式试验。
3.安装
3.1使用环境要求
安装前检查使用环境，条件应符合本操作手册的要求。
3.2起动器安装前的检查
任何工作都要遵守本手册的安全指南，也要遵守矿方管理管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。
第一节
1.安装起动器
安装前检查
照明综保应装配良好，紧固螺栓无松动现象，手柄、按钮活动灵活，无卡滞现象。
第二节
适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中；
在交流50Hz，电压为1140V或660V的线路中；
根据安全用电规定照明综保必须可靠接地才能使用，以保证人身安全。
警告！当照明综保发生故障时，一定要先切断上一级电源才可开盖维修。
第一节
这是本操作手册中所有各章节安全指南的一个摘要。
第三章储存与运输
警告！移动照明综保时不允许翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。
Rg ∞ K
合闸次数 **
3.1.4第三页显示引入一次侧电压及输出二次侧电压
U一次 ****V
U一次 ****V
合闸次数 **
3.1.5第四页显示主腔体内的温度及主变容量
室温 27℃
S 10KVA
合闸次数 **
3.2主菜单分七项,移动光标进行选择(各主菜单项还有子菜单)
定值查询
定值修改
出口选择
清除计数
■用黑色方块列出各项。
标有手的图表的地方说明要进行某种操作，标志着这个图标的连接段落表示必须根据规定的步骤进行的一系列操作，按照有关说明书一步一步地、安全和有效地进行。
第二章
本章包括个人安全的重要资料。请特别注意这一章。安全指南和规则是为了保护您避免危险状况，帮助您尽可能安全地工作。
1．存在的风险
所制造的照明综保是目前较先进的、符合被认可的相关标准。尽管如此，当您操作照明综保时，仍可能存在着一些危险，诸如由于不可避免的外部影响，设备损坏或操作错误。
第一节
1.储存新设备
防腐蚀
设备表面涂上临时防腐保护层，如果妥善保存，设备自发货之日起，可保护一年。起动器在整机装配前内壁涂有防腐漆，外部喷涂防锈漆，运输前，我公司喷漆房内喷涂外部装饰漆，在设备运输途中和短期储存中保护内外部金属表面不受腐蚀。
暴晒在阳光下
防止设备长期暴晒在阳光下。以防温度过高造成电气绝缘提前老化。
3.2.1外观检查
检查照明综保的型号及电压是否与订货及实际使用一致（综保出厂电压为名牌上所标识的出厂电压）；
检查照明综保有无机械损伤；
检查电气元件在运输过程中有无受损或松动；
检查照明综保壳内有无异物。
3.2.2通电检查
接上电源，按下停止按钮，旋转隔离开关手柄到接通位置，显示屏亮，初始化完成后，按下起动按钮，检查动作是否正常可靠；
注意！
确保重新安装完运输时拆卸下来的所有固定元件。
第五章
本章提供了操作和维护照明综保的综合资料，这些资料可以作为进行培训的准备，建议阅读本章，但还必须接受培训。
危险！
您必须十分了解照明综保的操作方法，才能操作照明综保。您必须经过对现有操作人员进行的作业培训，并通过实践加深对照明综保控制系统的了解。否则，不允许您操作照明综保，应立即通知上级主管，要求参加培训。
70%
7
欠压延时
* S
0～9S可自由调整
5S
8
漏电闭锁阻值
* * .* * KΩ
指漏电闭锁允许上限值KΩ
3KΩ
9
漏电动作阻值
* *. * * KΩ
指漏电动作允许上限值
2.3KΩ
10
漏电检测延时
*. * *S
漏电检测延时时间,一般设置0秒
0S
11
绝缘预警值
* *. * *KΩ
当负载电缆绝缘阻值下降到所设定的值时,给出绝缘信号提示
电工；
自动化控制系统。
2.修理
通常维修工作由具有这方面特殊知识和技能并符合特殊要求、经过设备检查和维护充分培训的人员来进行。
第二节
照明综保是为矿山工程及煤矿井下等含有爆炸性气体或粉尘环境而设计和制造的。只能按照本操作手册使用照明综保。
1.遵照操作手册使用
结构特征与工作原理；
主要技术数据；
安装与调试；
1.1操作手册的实用性
所有工作人员在任何时候都要熟悉照明综保操作手册的内容，这是毫无例外和绝对必要的。
1.2本操作手册的适用对象
照明综保的操作人员是本操作手册的适用对象，在工作面内的每一个人都必须阅读本操作手册。
这些人包括：
负责运输人员；
组装/拆卸工；
操作工；
进行工作面日常例行工作；
维护工；
检修工；
45A
2
灯选择
一般等、钠灯
根据实际使用灯的类型进行相应的选择
一般灯
3
信号过流
* * A
负载实际电流需略小于整定电流值
12A
4
一次侧电压
1140V 660V
一般设置与引入电网电压相符合
660V
5
二次侧电压
127V 220V
一般设置与负载额定电压相负荷
127V
6
欠压定值
* * * * Ue
一般设定电源电压的70%～30%
敬告！
忽视安全规程将导致事故，可能造成严重的人身伤害或死亡。应当严格执行煤矿的安全规程。采用下列附加的类似指南，并与煤矿各个安全规程相一致。
第一节
操作人员的良好培训、熟悉和遵守安全规程和下面列出的操作指南，将大大有助于防止危险情况的发生。
照明综保要连接在馈电开关下方使用，充分熟悉该馈电开关的操作手册对照明综保的操作是绝对有必要的。
标有这个图标的地方提供了危险状况的信息。可能的后果是：非常严重的伤害甚至死亡。
小心！
标有这个图标的地方是要您注意危险状况。可能的后果是：轻度或中度重伤和设备损坏。
注意！
在操作手册中标有这个图标的地方是要您注意有害的状况。可能的后果是：损坏邻近设备。
重要！
在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。
10KΩ
12
工作方式
手动 .自动
根据所需要求可自由选择
手动
13
电流等级
* * * A
已整定固化,无需随意改动
150
14
变压器容量
10KVA
一般设置与变压器容量相符合
10KVA
15
有校正
当负载实际电流与显示电流不同时,可进行校正
16
密码操作
* * * *
出厂值为0000,未经主管同意请勿改动
0000
‘
2.按键说明
2.1 按键说明
2.2“确认”用于进入设置状态,确认并保存各种参数及功能设置的结果。当出现故障后,按此键可解除故障状态。
2.3“移位”用于改变当前光标的位置。进入主菜单下移,设定参数时右移。
2.4“调整”用于修改功能及参数,按下该键一次,数字增加“1”,当增加9时在按该键则返回至“0”。
第一章
本章提供了重要的资料使您便于使用本手册，还提供了手册的结构及所使用的字符和图标。
第一节开始工作前
1.可采用的操作手册
请注意供您使用的本操作手册适用于所使用的ZBZ2-10/1140(660)M矿用隔爆型照明信号综合保护装置（以下简称：照明综保），对比本手册所列数据是否与起动器铭牌上的数据相符合。
1.3运输安全装置和运载设备
为了确保运输安全，每件运输载体上的松动部件必须紧固，以防其位置意外移动，保护整个照明综保的平稳及手柄、玻璃等不被损坏。
