JUYFBK19便携式转速测量仪
一种便携式风速风向检测仪

专利名称:一种便携式风速风向检测仪专利类型:实用新型专利
发明人:曾承辉
申请号:CN202120952027.6
申请日:20210506
公开号:CN215641334U
公开日:
20220125
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种便携式风速风向检测仪,包括:检测装置,具有第一主机、设置于所述第一主机顶部的检测机构,所述检测机构具有连接所述第一主机的第一支架、设置于所述第一支架的风轮和风标,所述风轮用于检测风速,所述风标用于检测风向;第二支架,设置于所述第一主机的底部,用于支撑所述第一主机,具有连接所述第一主机的竖立的支撑管、套装于所述支撑管的辅助套、至少三个插接于所述辅助套的辅助杆,所述辅助杆能够首尾相连的容纳于所述支撑管内,所述支撑管的底端可拆卸的设置有堵塞。
本实用新型的一种便携式风速风向检测仪,结构简洁、体积小,方便使用。
申请人:云浮市中辉检测科技有限公司
地址:527300 广东省云浮市云城区环市中路1号(金山区)A区主楼三层
国籍:CN
代理机构:广州嘉权专利商标事务所有限公司
代理人:孙浩
更多信息请下载全文后查看。
手持式转速测试仪

手持式转速测试仪设计The Design of Handheld Speed Tester届系专业学号学生姓名指导老师完成日期 2012年5月15日毕业设计成绩单毕业设计任务书毕业设计开题报告摘要本文介绍了一种基于单片机的转速测试仪,以便于人们可以方便的测出所用电机的转速。
文中简单说明了三种转速测量的方法和几种不同的设计方案,最终选定反射式光电传感器方案。
整个系统由转速信号采集部分、电压调整部分、显示部分、单片机部分四部分组成,采集的转速信号通过单片机计算得到电机的转速。
其中单片机STC10F08XE、复位电路、时钟电路等构成整个系统的核心。
转速信号采集部分采用反射式光电传感器将转速信号转变成电信号。
信号处理部分采用三极管将转速信号转换成数字信号送入单片机。
显示部分采用4位共阳极数码管。
软件部分,采用keil C编程,主要用外部中断0和定时器0计算1min电机的转速。
最终实现:可以通过该设计测出所测电动机的转速,并用数码管显示出来。
关键词:测速单片机数码管显示AbstractThis article describes the speed tester based on single chip processor, so people can measure the speed of the motor easily. This paper gives a brief introduction of three methods of speed measurement and several different designs, the final selection is reflective photoelectric sensor solutions.The system consists of speed signal acquisition part, voltage regulation part, showing part and SCM part, the collected speed signal get the speed of the motor through the calculation of the SCM. SCM STC10F08XE, reset circuit, clock circuit constitute the core of the whole system. Speed signal acquisition part uses the reflective photoelectric sensor to change the speed signal to electrical signal. The voltage regulation part uses the transistor to change the speed signal to digital signal and carried it to SCM. Showing part uses four common anode digital tubes. Software part uses keil C programming, mainly use external interrupt 0 and Timer 0 to calculate the speed of 1min motor.Ultimate objective: the motor of the speed can be measured through this design and displayed by the digital tube.Key words: Speed Single-chip Digital tube display目录第1章绪论 (1)1.1数字式转速测量系统的发展背景 (1)1.2 本设计课题的目的和意义 (1)第2章转速测量系统的原理 (2)2.1转速测量方法 (2)2.1.1 M 法( 测频法) (2)2.1.2 T法( 测周期法) (2)2.1.3 M/T法(频率/周期法) (2)2.2转速测量原理 (3)第3章系统方案设计 (4)第4章系统硬件设计 (6)4.1 转速信号采集电路 (6)4.1.1传感器介绍 (6)4.1.2信号采集电路 (7)4.2转速信号处理电路设计 (8)4.3单片机最小系统电路 (8)4.3.1 STC10F08XE单片机的介绍 (9)4.3.2 STC10F08XE芯片主要性能 (9)4.3.3 STC10F08XE引脚功能 (11)4.3.4 晶振电路 (13)4.3.5 复位电路 (14)4.4显示部分设计······································································错误!未定义书签。

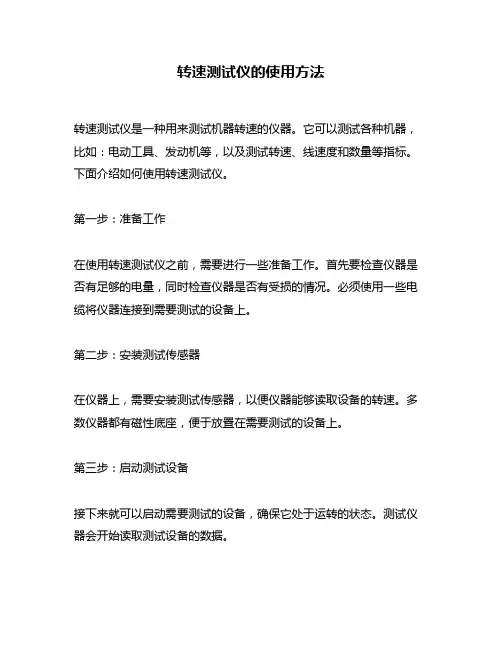

转速测试仪的使用方法

转速测试仪的使用方法
转速测试仪是一种用来测试机器转速的仪器。
它可以测试各种机器,比如:电动工具、发动机等,以及测试转速、线速度和数量等指标。
下面介绍如何使用转速测试仪。
第一步:准备工作
在使用转速测试仪之前,需要进行一些准备工作。
首先要检查仪器是否有足够的电量,同时检查仪器是否有受损的情况。
必须使用一些电缆将仪器连接到需要测试的设备上。
第二步:安装测试传感器
在仪器上,需要安装测试传感器,以便仪器能够读取设备的转速。
多数仪器都有磁性底座,便于放置在需要测试的设备上。
第三步:启动测试设备
接下来就可以启动需要测试的设备,确保它处于运转的状态。
测试仪器会开始读取测试设备的数据。
第四步:读取测试数据
测试仪器开始读取数据以后,就可以将测试结果记录下来。
多数测试仪器都有数据存储功能,可以使用它们记录测试结果。
记录的结果包括转速、线速度和数量等指标。
第五步:“重复”测试
测试完成后,有必要重复测试几次,以确保测试结果的可靠性。
这样可以提高测试结果的准确性,避免误差。
第六步:结束测试
测试结束后,需要将仪器上的测试传感器移除,并关闭测试仪器。
同时需要将测试数据保存在一起。
这样便于进行后续处理和分析。
总结
转速测试仪不仅是一种方便的工具,用于测试机器和设备的转速和性能,还能够识别机器是否处于正常运行状态。
了解如何使用转速测试仪可以帮助人们保持设备的高效运行和延长设备的使用寿命。
非接触式转速测量仪

非接触式转速仪设计摘要随着工业生产技术的发展,尤其是风机等在各个领域的大量应用,旋转物体转速的测量变得更为频繁,因而对具有便携、快速、非接触、精确度高等特征转速测量仪表的需求性也越来越强。
本设计以STC89C54RD+单片机为核心,主要有硬件电路设计和软件设计两个部分。
硬件电路主要包括主控制器,反射式红外传感器,按键电路,显示电路以及串口通信等。
主控制器采用单片机STC89C54RD+;红外传感器用来发射和接收信号,采集数据;显示电路采用8位共阴极LED数码管动态扫描显示;串口通信传输采用标准的RS232计算机数据串行通信方式。
软件设计主要包括主程序,按键子程序,显示子程序,红外传感数据采集程序以及串口通信程序等。
该设计的产品能够对风机等的转速实现精确测量,具有大量程、精度高、价格低、结构简单、性能稳定、抗干扰能力强、快速测量、便于携带、用途广、可实现在线测量等优点,将为工业生产提供极大方便。
该设计所实现的功能:设置相应叶片数后,按开始按键即可通过红外传感器对风机转速进行实时测量,并将转速、叶片数等信息通过数码管显示,同时可以通过串口将相应数据信息反馈给PC机。
本设计实现了所要求的功能。
关键字: STC89C54,RS-232,LED,转速THE DESIGN OF NON-CONTACT ROTATIONALSPEED METERABSTRACTWith the development of the Technology of industrial production, Especially the large number of applications of fans in various fields, to measure the rotational speed of Rotating object becomes more frequent, and thus the needs of the rotational speed meter which has Features of portable, rapid, non-contact, high precision measuring and other characteristics is also growing.The design make the STC89C54RD microcontroller as the core. hardware design and software design is the Two main parts. Hardware circuit includes a master controller, reflective infrared sensors, key circuit, display circuit, and serial communications etc. Main controller using SCM STC89C54RD ; Infrared sensors used to transmit and receive signals, collecting the date; Display circuit using 8-bit common cathode LED digital tube dynamic scanning display; Serial communication transmission of computer data using standard RS232 serial communication. Software design includes the main program, the key subroutine, display routines, and the infrared sensor data acquisition program and other serial communication program. The product of design can achieve accurate measurement the rotational speed of fans etc, with a large range, high precision, low price, simple structure, stable performance, anti-interference ability, fast measurement, portable, versatile, can realize the advantages of online measurement will greatly facilitate industrial production.The implementation function of the design: After setting the appropriate number of leaves, pressing the starting button can measure the rotational speed of the fan through the infrared sensor for real-time, rotational speed and number of leaves and other information will display through the digital display, while the corresponding data will be fed back to the PC machine through the serial port.The design achieved the required functions.Key words:STC89C54,RS-232,LED,Rotational speed目录前言 (1)第1章系统总体方案设计 (3)1.1功能要求 (3)1.2整体方案设计 (3)1.3实现方式 (4)1.4单片机的选择 (5)第2章硬件电路设计 (6)2.1单片机模块 (6)2.2 232串行口模块 (7)2.3电源电路设计 (8)2.4显示电路 (9)2.5时钟电路模块 (11)2.6复位电路模块 (11)2.7红外收发电路模块 (12)2.8 PCB板的设计 (14)第3章软件程序设计 (15)3.1软件总体结构 (15)3.2串口中断程序流程图 (16)3.3串口命令执行程序流程 (17)3.4通讯协议和解析流程图 (18)3.4.1输入串口的通讯协议 (19)3.4.2串口返回的数据 (19)3.5 LED数码管显示程序 (20)3.6红外传感数据采集程序 (21)3.7按键程序 (22)第4章系统调试 (24)4.1 硬件的调试 (24)4.2 软件的调试 (25)4.3 软件硬件联接调试 (25)总结 (27)参考文献 (28)致谢 (30)附录 (31)附录1原理图 (31)附录2 PCB图 (32)前言项目的背景和作用测量转速的方法很多,但多数比较复杂。

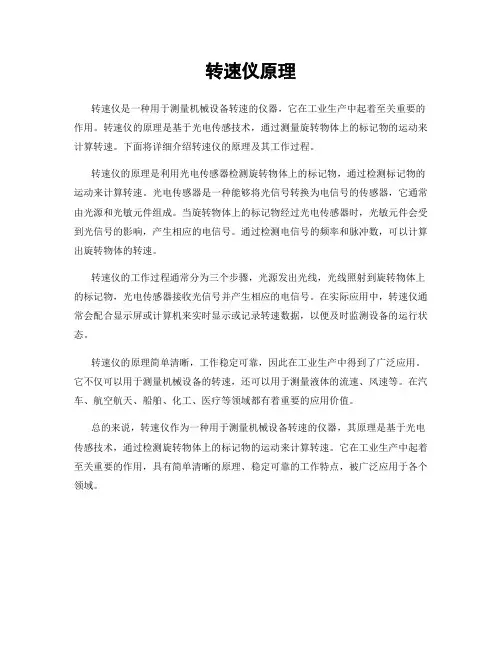

转速仪原理

转速仪原理
转速仪是一种用于测量机械设备转速的仪器,它在工业生产中起着至关重要的作用。
转速仪的原理是基于光电传感技术,通过测量旋转物体上的标记物的运动来计算转速。
下面将详细介绍转速仪的原理及其工作过程。
转速仪的原理是利用光电传感器检测旋转物体上的标记物,通过检测标记物的运动来计算转速。
光电传感器是一种能够将光信号转换为电信号的传感器,它通常由光源和光敏元件组成。
当旋转物体上的标记物经过光电传感器时,光敏元件会受到光信号的影响,产生相应的电信号。
通过检测电信号的频率和脉冲数,可以计算出旋转物体的转速。
转速仪的工作过程通常分为三个步骤,光源发出光线,光线照射到旋转物体上的标记物,光电传感器接收光信号并产生相应的电信号。
在实际应用中,转速仪通常会配合显示屏或计算机来实时显示或记录转速数据,以便及时监测设备的运行状态。
转速仪的原理简单清晰,工作稳定可靠,因此在工业生产中得到了广泛应用。
它不仅可以用于测量机械设备的转速,还可以用于测量液体的流速、风速等。
在汽车、航空航天、船舶、化工、医疗等领域都有着重要的应用价值。
总的来说,转速仪作为一种用于测量机械设备转速的仪器,其原理是基于光电传感技术,通过检测旋转物体上的标记物的运动来计算转速。
它在工业生产中起着至关重要的作用,具有简单清晰的原理、稳定可靠的工作特点,被广泛应用于各个领域。
两用转速仪操作规程

两用转速仪操作规程两用转速仪操作规程一、引言两用转速仪是一种用于测量旋转物体转速的仪器,广泛应用于机械、汽车、航空等行业。
为了确保安全操作和正确使用两用转速仪,制定了以下操作规程。
二、仪器准备1. 检查仪器的完整性和外观是否有损坏,如果发现损坏,请不要使用。
2. 检查电池电量,确保仪器能正常工作。
3. 若进行无线传输功能的使用,请将无线接收器与转速测量仪正确连接。
4. 确保仪器上的转速测量头干净,无杂质和污物。
三、仪器操作1. 将转速测量头与旋转物体接触,在接触时应保持垂直,并确保接触牢固。
对于滑动物体,可以使用磁力吸附装置固定转速测量头。
2. 打开转速仪器的电源开关,确保仪器正常启动。
3. 根据实际需要选择测量模式,一般有接触式和非接触式两种测量模式,根据具体情况选择。
4. 等待仪器稳定后,根据需要调整仪器的灵敏度。
一般来说,低灵敏度适用于低速测量,高灵敏度适用于高速测量。
5. 确保仪器的测量范围适合所要测量的物体转速。
如果超过了测量范围,需要更换适合的测量头。
6. 进行测量时,应用力均匀稳定,避免抖动或错位,以免影响测量结果。
四、数据处理1. 读取测量结果,根据需要记录或保存数据。
2. 如果使用无线传输功能,请确保接收器与仪器的连接畅通,以保证数据传输的准确性。
3. 根据需要进行数据分析和处理,如计算平均值、最大值、最小值等。
4. 如有需要,进行进一步数据对比和统计分析。
五、仪器维护1. 每次使用后,将仪器清洁干净,并妥善保存。
2. 定期检查电池电量,并及时更换电池。
3. 定期检查仪器的连接器和电缆是否有损坏或磨损,如有问题及时更换。
4. 若发现仪器出现故障或异常情况,应立即停止使用,并联系维修人员进行检修。
六、安全注意事项1. 在操作过程中应严格遵守相关安全操作规范,确保自身和他人安全。
2. 避免将转速测量头接触到高温、高压、高速旋转物体上,以免引发危险。
3. 如在使用过程中发生异常声音、烟雾等情况,应立即停止使用,并检查原因。
水泵测试中几种常用转速测量方法的探讨

水泵测试中几种常用转速测量方法的探讨水泵测试是指对水泵进行性能测试和参数检测,以确保水泵的正常运行和准确的性能指标。
在水泵测试中,转速是一个重要的参数之一,转速的准确测量对于评估水泵的性能至关重要。
本文将探讨水泵测试中几种常用的转速测量方法,包括机械转速表、光电编码器和振动传感器,以及它们的优缺点和适用场景。
一、机械转速表机械转速表是一种最常见的转速测量工具,它利用机械装置和显示仪表来直接测量水泵的转速。
机械转速表的原理是通过连接到水泵轴上的机械传感器,当水泵转动时,传感器会带动转速表的指针或数字显示器进行转动,从而测量出水泵的转速。
机械转速表的优点在于简单、可靠、成本低廉,并且适用于大多数水泵类型。
机械转速表也存在一定的缺点,比如它无法进行远程监控和数据记录,需要人工操作,且不适用于高速旋转的水泵。
二、光电编码器光电编码器是一种利用光电传感器和编码盘来测量水泵转速的高精度测量工具。
光电编码器的原理是通过将编码盘与水泵轴连接,当水泵转动时,编码盘上的小孔会让光电传感器检测到光束的变化,从而确定水泵的转速。
光电编码器的优点在于高精度、可远程监控和数据记录,并且适用于高速旋转的水泵。
光电编码器的缺点是需要更复杂的安装和调试,并且成本较高。
三、振动传感器振动传感器的优点在于无需直接接触水泵轴,可实现非接触测量,并且适用于各种类型的水泵。
振动传感器也存在一定的缺点,比如需要对振动信号进行复杂的信号处理和分析,且精度稍低于其他方法。
水泵测试中常用的转速测量方法包括机械转速表、光电编码器和振动传感器。
每种方法都有其优缺点和适用场景,具体选择取决于水泵类型、测量精度要求、监控方式等因素。
在实际应用中,可以根据实际情况进行选择,以确保对水泵转速的准确测量和监控。
转速测量仪的工作原理

转速测量仪的工作原理
转速测量仪是一种用于测量旋转物体转速的仪器。
其工作原理基于光电编码器和计数器的组合使用。
光电编码器是将物体的旋转运动转换为脉冲信号的装置。
它通常由光电传感器和光栅轮组成。
光电传感器侦测到光栅轮上的透光和遮光区域,产生脉冲信号。
当物体旋转时,光栅轮上的透光和遮光区域不断变化,从而产生一系列脉冲信号。
计数器是用于计算脉冲信号数量的电子装置。
它通过接收光电编码器产生的脉冲信号,并对其进行计数。
根据单位时间内脉冲信号的数量,可以确定旋转物体的转速。
在测量过程中,转速测量仪将光电编码器安装在旋转物体上,并将计数器与光电编码器进行连接。
随着物体的旋转,光电编码器依次产生脉冲信号,计数器接收并计数这些脉冲信号。
通过设定一定的时间间隔,在该时间内计数器接收到的脉冲信号数量即为旋转物体在该时间间隔内的转速。
转速可以通过计数器的数值和时间间隔进行计算。
一般来说,转速测量仪会将转速以数码显示的形式输出,方便用户直观地观察和记录。
转速测量仪的工作原理简单而有效,广泛应用于工业生产、科学研究等领域。
它不仅可以测量旋转物体的转速,还可以进行转速控制和检测。
对于需要精确测量和控制旋转物体转速的场合,转速测量仪是一种可靠的选择。
