光电复合缆规格书

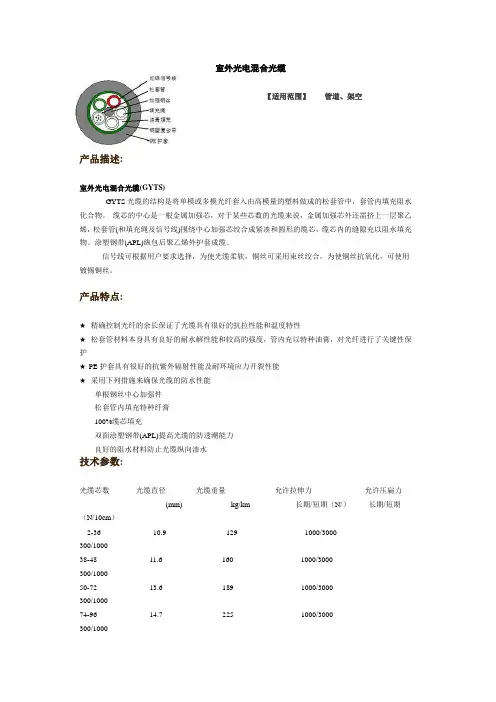

室外 室内光电复合光缆
室外光电混合光缆【适用范围】管道、架空产品描述:室外光电混合光缆(GYTS)GYTS光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯，松套管(和填充绳及信号线)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑钢带(APL)纵包后聚乙烯外护套成缆。
信号线可根据用户要求选择，为使光缆柔软，铜丝可采用束丝绞合，为使铜丝抗氧化，可使用镀锡铜丝。
产品特点:★精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性★松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护★ PE护套具有很好的抗紫外辐射性能及耐环境应力开裂性能★采用下列措施来确保光缆的防水性能单根钢丝中心加强件松套管内填充特种纤膏100%缆芯填充双面涂塑钢带(APL)提高光缆的防透潮能力良好的阻水材料防止光缆纵向渗水技术参数:光缆芯数光缆直径光缆重量允许拉伸力允许压扁力(mm) kg/km 长期/短期（N/）长期/短期（N/10cm）2-36 10.9 129 1000/3000300/100038-48 11.6 160 1000/3000300/100050-72 13.6 189 1000/3000300/100074-96 14.7 225 1000/3000300/100098-120 16.2 261 1000/3000300/1000室内光电混合光缆【适用范围】室内布线产品描述:室内光电复合缆(GJPV)GJPV光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。
松套管和信号线绞合成紧凑和圆形的缆芯，缆芯外芳纶加强后环保阻燃材料外护套成缆。
信号线可根据用户要求选择，为使光缆柔软，铜丝可采用束丝绞合，为使铜丝抗氧化，可使用镀锡铜丝。
光电复合缆规格书
联系人：黄智 ☎：134******** QQ:1519344706
OPLC光纤复合低压电缆
产品截面图
■适用于多种业务类型，适应性强，扩展性强，产品适应面广。
■结构紧凑，纤密高度，柔软性，抗侧压性能好。
■具有良好的机械和环境性能，柔软、灵活、接续方便、并支承大容量数据传输。
■集光纤和电力输配电缆于一身，避免二次布线，可有效降低施工、网络建设等费用 ■光单元与电力电缆长期工作温度相兼容。
■护套的机械物理性能满足相关标准的要求。
产品使用
■用于室外配电箱到大厦的管道.架空
■用于光通信设备机房、光配线架的光连接以及光仪器、设备的光连接。
■用于尾纤和跳线接续.
■用于建筑物周边引入光缆。
产品标准
■护套光缆符合UL认证OFNR,OFNP要求。
■满足YD/T 1258.4-2005
结构参数
用户定制
光纤种类：单模G652A/B/C/D或G.655A/B/C,G.657A/B;多模62.5/125um,50/125um,OM3
电缆平方数：0.75MM，1.0MM,1.5MM,2.5MM,4MM,6MM，由客户具体指定。
护套材料：阻燃聚乙烯（PVC)、低烟无卤阻燃聚烯烃（LSZH)、聚氨酯（PU)或其他材料。
护套颜色：按照标准规定的颜色，也可是商定颜色。
交缆尺寸：标称光缆尺寸，也可是商定尺寸。
交货长度：与客户商定的长度，一般1km或2km。
其他要求：商定的其他特殊要求。

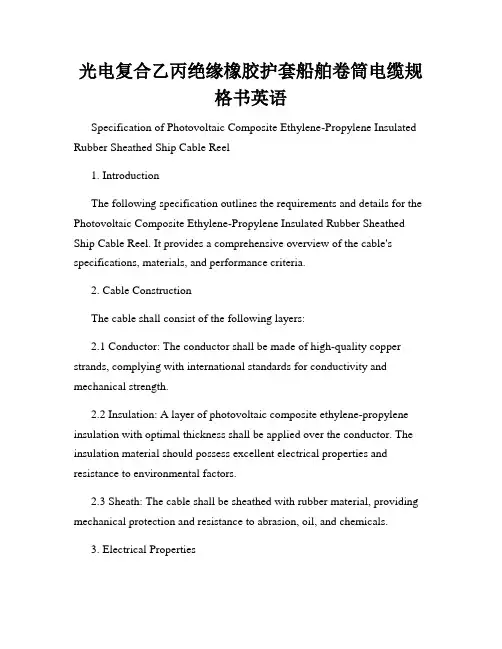

光电复合乙丙绝缘橡胶护套船舶卷筒电缆规格书英语
光电复合乙丙绝缘橡胶护套船舶卷筒电缆规格书英语Specification of Photovoltaic Composite Ethylene-Propylene Insulated Rubber Sheathed Ship Cable Reel1. IntroductionThe following specification outlines the requirements and details for the Photovoltaic Composite Ethylene-Propylene Insulated Rubber Sheathed Ship Cable Reel. It provides a comprehensive overview of the cable's specifications, materials, and performance criteria.2. Cable ConstructionThe cable shall consist of the following layers:2.1 Conductor: The conductor shall be made of high-quality copper strands, complying with international standards for conductivity and mechanical strength.2.2 Insulation: A layer of photovoltaic composite ethylene-propylene insulation with optimal thickness shall be applied over the conductor. The insulation material should possess excellent electrical properties and resistance to environmental factors.2.3 Sheath: The cable shall be sheathed with rubber material, providing mechanical protection and resistance to abrasion, oil, and chemicals.3. Electrical Properties3.1 Voltage Rating: The cable shall have a voltage rating of XXX volts, suitable for shipboard applications.3.2 Current Rating: The cable shall be capable of carrying a continuous current of XXX amperes without exceeding its temperature rating.3.3 Insulation Resistance: The insulation shall have a minimum resistance of XXX megohms per kilometer at standard conditions.3.4 Conductor Resistance: The conductor shall have a maximum resistance of XXX ohms per kilometer at 20 degrees Celsius.4. Mechanical Properties4.1 Tensile Strength: The cable shall withstand a minimum tensile load of XXX Newtons without permanent elongation or damage.4.2 Flexibility: The cable shall allow bending, twisting, and flexing without causing degradation or loss of electrical performance.4.3 Abrasion Resistance: The sheath material should possess high abrasion resistance, protecting the cable from external impacts and harsh environments.5. Environmental Properties5.1 Temperature Range: The cable shall operate effectively within a temperature range of -40 to XXX degrees Celsius.5.2 Flame Retardancy: The cable shall be flame retardant, complying with relevant international standards for shipboard applications.5.3 UV Resistance: The cable sheath shall have excellent resistance to ultraviolet (UV) radiation, allowing outdoor installations without degradation.5.4 Moisture Resistance: The cable shall be moisture-resistant, preventing water ingress and maintaining its electrical properties under wet conditions.5.5 Chemical Resistance: The cable sheath shall exhibit excellent resistance to common chemicals found in marine environments.6. Testing and Certification6.1 The cable shall undergo rigorous testing to verify its compliance with applicable international standards and regulations, including electrical, mechanical, and environmental properties.6.2 The cable shall be certified by a recognized certification body, providing assurance of its quality and adherence to industry standards.7. Packaging and Delivery7.1 The cable shall be delivered on wooden or steel cable reels, suitable for easy transportation and storage.7.2 Each cable reel shall be properly labeled with essential information, including cable type, length, voltage rating, and manufacturer's details.8. ConclusionThis specification has outlined the requirements and details for the Photovoltaic Composite Ethylene-Propylene Insulated Rubber Sheathed Ship Cable Reel. By adhering to these specifications, the cable will providereliable electrical connectivity and mechanical protection for shipboard applications.。
通信光电复合缆介绍
客 户 楼 内
普通住宅
客户小区内
铜线 DSL/ POTS ONU
复合光缆
分光器
BRAS
互联网 内容服 务器
IP网
OLT
NGN
4.3 解决方案3：FTTH 应用场景： 高层住宅小区或写字楼，每个单元内ONU数量：3～10个。分光器到该单元 的每个ONU为一根复合光缆。分光器安装在该楼某单元竖井内。
应用案例
远供电源材料设备表：
设备名称
型号
参数
局端 远端 复合光纤
RZY-DHJ-3M900
输出250-410VDC\900W
RZY-DLY-F600
输出48VDC\600W
12芯光纤+2×2.5mm2铜芯
数量 1 1
1000米
目前RRU所能选择的供电方式： 1、使用本地市电供电（AC220V） 2、使用本地市电（AC220V）+配置UPS后备电源供电 3、使用本地市电（AC220V）+配置48V开关电源系统（给直流48V 设备供电）
施工
UPS安装按500、光缆铺设3500 、电缆布防14000
18000
UPS电源设备的安装、RRU的电源线布线 、普通光纤铺设、电表安装等施工费用
投资费用总计：34100.00
效益分析
投资较大；有后备电源，能保证6-8小时后备供电。ups安装地方较大，狭窄地方（尤其是RRU等） 无法安装。绝大多数只能安装在恶劣的室外环境中，高低温、灰尘多，UPS主机寿命非常有限。一 般UPS单机运行，没有冗佘配置，将成为整个供电环节的瓶颈，一旦遭雷击等原因损坏，整个系统 全部停止运行。每个设备都需要配置一台UPS电源系统，数目非常庞大，投资成本高。容量被盗， 由其是蓄电池。
光电复合缆施工及验收规范(试行)
光电复合缆施工及验收规范（试行）中国联通网络分公司四川省分公司网络建设部二零一一年五月目 录前 言 (3)1光缆线路敷设 (4)1.1光电复合缆敷设遵循的规范 (4)1.2光电复合缆敷设注意事项 (4)2光电复合缆接续 (4)2.1接头盒的选取 (4)2.2接续方法 (4)3光电复合缆成端 (5)3.1光电复合缆成端设备的选取 (5)3.2光纤单元的成端 (6)3.3电单元的成端 (6)4光电复合缆标识 (7)4.1光电复合缆室外标识 (7)4.2光电复合缆机房内标识 (9)5光电复合缆线路防护 (10)5.1光电复合缆自身的防护 (10)5.2光电复合缆防雷保护 (12)5.2.1室外光缆的防雷保护 (12)5.2.2机房内防雷保护 (12)6验收与测试 (13)6.1施工工艺验收 (13)6.2测试指标要求 (13)7施工人员培训 (13)前 言光电复合缆主要同时解决电力与信号传输问题，与直流远供系统配合完成拉远站、及电力引入不便的偏远站点的传输和供电，典型应用如图1.1，具有节省电力投资、降低停电影响、缩短施工周期等优点。
图1.1： 光电复合缆的典型应用示意图光电复合缆的型式规格以GYTA *B1-RV n×r mm为例表示，其中“GYTA”为光缆结构松套层绞式（铝带），“*”表示光纤的芯数，“n”表示电线数量,“r”表示线径大小，层绞式光缆中心以单根磷化钢丝作为加强构件，周围以SZ绞方式紧密排列着内含多芯光纤及油膏的松套管和馈电线，松套管和馈电线的间隙充满阻水油膏，外护套采用线性低密度或高密度黑色聚乙烯塑料，缆的结构示意如图1.2。
图1.2： 光电复合缆结构示意图由于光电复合缆中有电力线，馈电线工作时承载高压直流电，与普通光缆施工相比，在成端、接续等方面均有不同，为指导施工，特组织编制本规范。
1光缆线路敷设1.1光电复合缆敷设遵循的规范光电复合缆线路的敷设应符合《YD 5102-2010 通信线路工程设计规范》、《YD 5121-2010 通信线路工程验收规范》以及四川联通2010年4月发布的《传输建设工程安装质量标准》的要求。
光电复合缆选型
.5MM:35.2；1MM:17.6 ；1.5MM:11.73；2.5MM:7.04 据实际情况选择电缆的线径 离=最大允许环阻*电缆线径/直流阻抗/2
0.5MM:35.2；1MM:17.6 ；1.5MM:11.73；2.缆线径/直流阻抗/2
直流阻抗（铜芯）（ohm*mm /KM） 远供电缆线径（铜芯）（mm2） 远供电缆最远距离（KM）
0.151136364
备注 大压降=供电电压-远端最小输入电压 入远端的最小输入电压 端负载功率=电压*电流 认转换效率=1 大允许环阻=最大允许压降*远端允许最小电压*电源转换效率/远端负载总功率
电缆选型 最大允许线压降（V） 远端电源最小输入电压（V） 远端负载总功率（W） 远端电源转换效率 电缆最大允许环阻（Ohm）
2
备注 14 38 100 1 5.32 17.6 1 最大压降=供电电压-远端最小输入电压 输入远端的最小输入电压 远端负载功率=电压*电流 默认转换效率=1
最大允许环阻=最大允许压降*远端允许最小电
GYDXTW光缆规格书
GYDXTW 光缆规格书品 质 审 核：生 产 审 核： 制 工 审 核：_________销 售 审 核:GYDXTW 光缆规格书1. 光缆结构 1.1. 光缆截面图2. 光缆技术规范 2.1. 外护套印字2.2. 光缆在聚乙烯护套表面沿长度方向作白色标志，相邻标志起始点间的距离为1m 。
若第一次标志不符合上述要求，在光缆的另一侧用黄色重新标志，以示区别。
2.3. 外护套印字标志清晰，并与护套粘结牢固。
2.4. 光缆两端采用热缩套管密封，热缩套管具有表示端别的颜色标志，A 端为红色，B 端为绿色。
2.5. 光纤带中光纤色谱光纤采用全色谱标志，其颜色应选自下表规定的各种颜色。
2.6. 光纤带的标识叠带中每一光纤带通过印字来识别。
印字间隔不大于20cm ，印字的颜色应为黑色，光纤带印外护套 纤膏复合钢带 铠装磷化钢丝 阻水无纺布 松套管 光纤带2.7.光缆结构参数3.光性能参数* PMD Q为成缆光纤链路PMD： M（光缆段数）=20， Q（概率）=0.01% 4.光缆特性4.1.机械及环境特性4.1.1.光缆弯曲半径静态弯曲：12.5倍光缆外径动态弯曲：25倍光缆外径4.2.机械性能及温度特性5.包装和标识5.1.包装光缆产品应装在光缆交货盘上出厂。
盘装光缆每盘只能装一个制造长度。
光缆两端密封,具有表示端别的颜色标志,A端为红色,B端为绿色。
光缆两端应固定在盘子内,其内端应预留可移出长度不少于1m。
5.2.标识光缆盘上应标明:制造厂名称光缆型号规格光缆盘号光缆长度毛重制造年月缆盘旋转方向箭头5.3.测试报告及合格证随盘提供光缆测试报告及合格证。
光电混合缆结构尺寸及性能要求
混合缆结构尺寸及性能要求一．两芯光单元+三芯电单元结构1. 结构图2. 尺寸参数项目规格备注光单元光纤 G .652D 单模光纤紧包层 0.9mm 尼龙材料 芳纶 1100D 芳纶*3股 进口芳纶 护套 2.0mm 低烟无卤材料蓝色和桔色工作温度-40℃~85℃长期 电单元导体0.5mm 2截面积16/0.2mm 多股软铜低烟无卤护套 芳纶纤维 尼龙紧包光纤PVC 绝缘护套0.5mm 2多股软铜 HDPE 外护套 涂塑皱纹镀铬钢带 开剥绳 光单元*2芯 FRP 中心加强芯 阻水纱 填充绳 阻水带绕包 电单元*3芯二．四芯光单元+六芯电单元结构 1. 结构图3. 尺寸参数项目规格备注光单元光纤 G .652D 单模光纤紧包层 0.9mm 尼龙材料 芳纶 1100D 芳纶*3股 进口芳纶 护套 2.0mm 低烟无卤材料蓝、色、绿、棕工作温度-40℃~85℃长期 电单元导体 0.5mm 2截面积 16/0.2mm 多股软铜 绝缘层 2.0mm 绝缘PVC绝缘厚度大于0.6mm颜色 红色，黑色，绿色，及红黑绿加白色条纹 工作电压 1100V 直流和交流 电流 6安培 直流和交流20℃电阻 小于39Ω/km — 工作温度-30℃~70℃长期混合缆中心加强芯 2.0mm FRP 材料 阻水纱10股—HDPE 外护套涂塑皱纹镀铬钢带 开剥绳光单元*4芯 阻水纱 阻水带绕包 FRP 包塑 电单元*6芯三．性能和测试要求Jiangsu Hengxin Technology Co., Ltd. 型号电压等级规格米标缆号。
