初中物理简化电路图的方法讲解
关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）
第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。

结束。

(PS. 这都是我当初学电路初探时候的心得，但愿对你有用）
希望上面对物理中电路图知识的讲解学习，同学们都能很好的掌握，相信同学们会在考试中取得很好的成绩的。

初二物理电路图分析方法讲解
下面是对电流流向法的知识讲解，希望可以很好的帮助同学们对学习。

电流流向法
电流流向法，就是从电源的正极开始，到电源的负极结束，顺着电流的方向，连接电路，或分析电路的方法。

利用这种方法，可以准确有效地判断一个电路是纯串联还是纯并联，还是混联。

如图1所示的电路图，用其他颜色（如：红色）
的笔，从电源的正极开始，画出电流的流向（如图1所示），电流没有分支，此电路为串联电路。

如图2所示的电路图，从电源的正极开始，画出电流的流向，电流出现了三个分支，分别经过三个电阻，故此电路为并联电路。

又如图3所示的电路图，从电源的正极开始，画出电流的流向，电流经过开关S、灯泡S3后，分为两支，上面的一支经过灯泡L1、电阻，下面的一支经过灯泡L2、电流表A2，两分支电流汇合后又经过电流表A1，回到电源的.负极。

故此电路是既有串联又有并联的混联电路。

由此分析可知，开关S、灯泡L3和电流表A1串在干路上，上面的支路中灯泡L1和电阻串联，下面的支路灯泡L2和电流表A2串联，两支路之间为并联。

电流表A1测干路中的电流，电流表A2测下面的支路经过灯泡
L2中的电流。

用电流流向法分析电路，电路的连接情况、元件仪表工作情况就一目了然了。

通过上面对电流流向法的知识讲解学习，相信同学们对上面的知识已经能很好的掌握了吧，希望同学们考试中成功。

初中物理电路图分析讲解
下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

电路图分析方法
首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

首先牢记电器符号的代表意义，弄清每个元件在电路中的作用，结合生活中常遇电路，多看、多画、多联系实际。

遇到电路图时，按：电源+——开关——用电器——电源- 的顺序看，注意串联、并联器件在电路中的作用（分压、分流、限流等）。

这个还是要多加练习的。

最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。

遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，（初中阶段电流表是可以看做没有电阻的，所以也相当于一根导线），那么所有的电流肯定只会走这个叉路，不会走别的地方。

如果分叉路中有一条是有电压表的（初中阶段电压表看做电阻无限大，也就相当于断路），那么电流肯定不会走这条路。

除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。

通过上面对物理中电路图分析方法知识的讲解学习，希望同学对上面的知识都能很好的掌握，相信同学们会学习的很好的哦。

初中物理电路图画法之电流流向法
对于物理电路图中看实物画法的知识学习，我们做下面的详细讲解，希望同学们认真学习哦。

看实物
看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压
表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

上面对看实物画电路图的学习方法讲解，同学们都能很好的掌握了吧，相信通过上面的学习同学们对电路图的知识会掌握的很好吧。

初中物理电路图画法之连元件作图

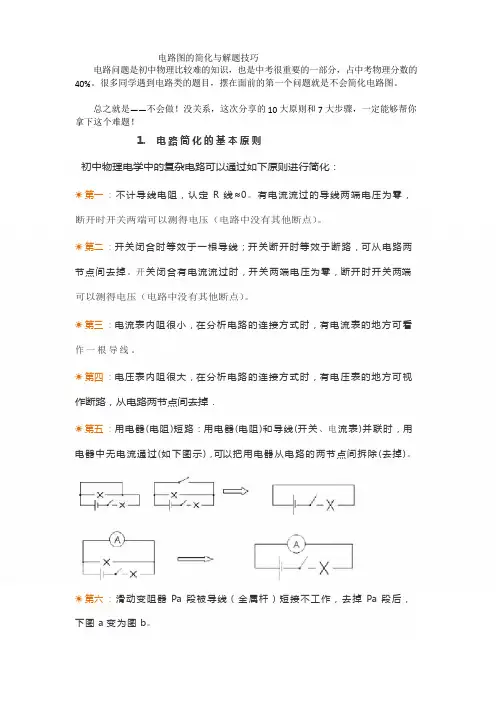

简化电路时可用的方法很多，接下来就是详细的关于简化电路图的方法。

简化电路图的方法
(1)支路电流法：
电流是分析电路的核心。

从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。

(2)节点跨接法：
将已知电路中各节点编号，按电势由高到低的顺序依次用1、2、3……数字标出来(接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势
的节点用同一数字，并合并为一点)。

然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。

例：由5个1Ω电阻连成的如图1所示的电路，导线的电阻不计，则A、B 间的等效电阻为________Ω。

策略：本题采用节点法，就是将图示电路中的节点找出来，凡是用导线相连的节点可认为是同一节点，然后假设电流从A端流入，从B端流出的原则来分析电流经过电路，则各电阻的连接形式就表现出来了。

解析：按从A到B的顺序把5个电阻分成R1、R2、R3、R4、R5，其节点标示如图2所示。

由于节点R2、R3间和A点是用导线相连，这两点是等势点，故两节点可用同一个数字1标出，当电流从A点流入时可以同时流向电阻R1、R2、R3，从电阻R1和电阻R2流出的电流汇合于2点，到达R4和R5间的节点，故
R4和R5间的节点也用2标出，R3、R4间的节点和B点间是导线相连，也是等势点，故均用3标出，电流再从电阻R4和电阻R5经节点3流出，而流向电阻R3的电流则直接经节点3流出，简化后其等效电路如图3所示。

故AB间的总电阻为0.5Ω。

小结：在分析电路时，首先应找出各个节点，凡是用导线相连的两节点是等势点(当两节点间连有电阻可以忽略或理想的电流表时)，可以等效为一个节点，连在两个相邻的节点间的电阻是并联的(如图2中的电阻R1和电阻R2，电阻R4和R5)，当把最基本的电路等效后，再对高一级电路进一步分析，即电阻R1和电阻R2并联后与电阻R4和R5并联后串联，之后再与电阻R3并联，这种逐级分析的方法在分析等效电路中是很有效的。

简化后的电路图就会变得简单易懂，同学们的解题自然是水到渠成了。

初中物理电路图画法之看实物
关于物理学习中看电路图连元件作图的知识学习，我们做下面的讲解，希望同学们很好的掌握。

看电路图连元件作图
方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。

以上对看电路图连元件作图的知识讲解学习，希望给同学们的学习很好的帮助，相信同学们会从中学习的更好哦，加油吧。
