负压物料输送固体物料输送装置设备工艺原理
真空上料机的原理
真空上料机的原理真空上料机是一种通过负压原理将物料从低处输送到高处的设备。
它广泛应用于各种制造业中，如食品、医药、化工等行业。
本文将从原理、结构和工作过程三个方面对真空上料机进行详细介绍。
一、原理真空上料机利用负压原理，通过真空泵将容器内形成真空环境，从而产生负压。
物料由于压力差的作用，从低压区域被抽到高压区域。
其原理类似于我们平日里使用的吸管，通过吸入口的负压将饮料抽到口中。
二、结构真空上料机主要由真空泵、输送管道、料仓和控制系统组成。
真空泵是实现负压的核心部件，通过不断抽取容器内的气体使其达到真空状态。
输送管道负责将物料从料仓中输送到目标位置。
料仓是存放物料的地方，其容量和形状可以根据实际需求进行设计。
控制系统则是对整个设备进行监控和控制的部分，可以实现自动化操作。
三、工作过程1. 准备工作：首先需要将料仓内的物料准备好，并将输送管道与料仓连接好。
同时，开启真空泵，使其开始工作。
2. 吸料过程：当真空泵开始工作后，产生的负压作用于料仓内的物料，使其开始被吸入输送管道。
物料沿着输送管道的方向被不断抽吸，直至到达目标位置。
3. 停止工作：当物料全部被吸入目标位置后，关闭真空泵，停止工作。
同时，清理和维护设备，确保其正常运行。
真空上料机具有以下优点：1. 高效快速：由于利用负压原理，物料可以快速被吸入输送管道，大大提高了工作效率。
2. 精准控制：通过控制系统，可以对设备进行精确的控制和监测，确保物料的准确输送和目标位置的精准定位。
3. 无污染：由于工作环境处于真空状态，物料不会受到外界污染，保证了产品的质量和卫生安全。
4. 多功能：真空上料机可以适用于各种物料的输送，无论是固体、液体还是粉状物料都可以轻松处理。
然而，真空上料机也存在一些局限性：1. 限制物料种类：某些特殊物料可能不适用于真空上料机，因为它们可能会对设备产生腐蚀或损坏。
2. 限制输送距离：由于负压原理的限制，真空上料机的输送距离通常较短，无法应用于长距离输送。
真空负压站的工作原理及性能特点
真空负压站的工作原理及性能特点导言真空负压站是一种帮助用户实现真空条件下物料输送的设备，广泛应用于制药生产、化工生产、食品生产、电子设备生产等行业。
本文将介绍真空负压站的工作原理及性能特点。
工作原理原理介绍真空负压站由真空负压泵和输送管道组成，可以通过对输送管道的真空化产生负压环境，使物料顺利地从一处输送到另一处，并且实现无粉尘、无污染的输送。
工作步骤当物料需要被输送时，通过控制器发送指令给真空负压泵，真空负压泵开始工作，将输送管道内形成真空状态，此时管道内的空气与包括物料在内的物质开始在管道内流动。
物料在被真空负压泵所产生的气流作用下，从一个处向另一个处顺利地输送出去。
同时，输送结束后会有清洁系统将输送管道内的物料残留清洁干净，确保下一次使用的卫生安全。
性能特点特点一：高效率真空负压站因为其独特的工作模式，在输送物料时能够零损耗、零污染的输送出去。
同时由于其高速的输送速度，可以大幅度的提高生产效率。
特点二：广泛适用性真空负压站在许多行业都得到了广泛的使用，除了医药、化工、食品、电子等行业，还可以应用到建材、冶金、玻璃等行业中。
特点三：安全卫生由于其输送的过程是全封闭化的，确保不会有气体、粉尘、杂质等物料被泄露出来，物质间不受到外部环境的污染，更加运输安全可靠，同时也保证了传送物料的质量与卫生。
特点四：操作简便真空负压站是一种自动化设备，可以实现自动化的输送过程，避免了人工过程中的操作失误，同时也降低了人工的使用成本。
特点五：易于维护真空负压站在使用过程中，不需要额外的清洗和维护工作，它的使用寿命长，并且易于维护，对于维护人员来说，维护门槛低，可以轻松上手。
结论真空负压站作为现代工业发展中的一种新型装备，具有许多优势特点，以其高效率、广泛适用性、安全卫生、简便操作和易于维护的特点，得到越来越多行业的广泛应用。
固体制剂物料输送技术
固体制剂物料输送技术固体制剂物料输送技术是制药过程中非常重要的一环。
它涉及到将原料粉末或颗粒运输到不同的工艺设备中，以完成混合、制粒、压片、造粒等工序。
正确选择和使用适当的物料输送技术可以提高生产效率、保证产品质量，并减少生产过程中出现的问题。
一种常见的固体制剂物料输送技术是传送带输送。
这种方式适用于将原材料从一个位置传送到另一个位置，如从仓库到生产车间。
传送带输送可以是连续的，也可以是间歇的，具体根据生产需求来定。
传送带的速度和角度可以根据物料性质进行调整，以确保物料输送的平稳和迅速。
在设计传送带输送系统时，需要考虑物料的性质、输送距离、输送量以及设备的可靠性和维护便捷性等因素。
另一种常见的固体制剂物料输送技术是真空输送。
这种方式适用于需要避免物料堆积和污染的情况下。
真空输送系统通过使用真空泵或抽风机在管道中创建负压，使物料在管道中快速流动。
真空输送可以适用于不同粉末和颗粒物料，如药品原料、辅料等。
真空输送系统需要注意管道的设计，以防止堵塞和物料粉尘的泄漏。
此外，还需要确保真空泵或抽风机的性能稳定，以保证输送的连续性和效率。
除了传送带输送和真空输送外，还可以使用其他物料输送技术，如螺旋输送、气动输送等。
螺旋输送适用于粉末和颗粒的输送，其通过旋转螺旋轴将物料推送到目标位置。
螺旋输送可以根据需要进行升降、倾斜等调整，以适应不同场地条件。
气动输送则是通过气流将物料从一个地方输送到另一个地方。
气动输送可以是压力输送或低压输送，具体取决于物料输送的要求。
在使用螺旋输送和气动输送时，需要特别注意物料的流动性和湿度，以免影响输送效果和产品品质。
总之，固体制剂物料输送技术在制药工业中起着重要的作用。
根据具体的生产需求和物料性质，可以选择合适的物料输送技术，以确保物料输送的顺畅、高效和安全。
此外，在使用物料输送技术时，还需要进行定期维护和保养，以延长设备的使用寿命，并确保生产过程的可靠性和稳定性。
固体制剂物料输送技术在制药工业中扮演着重要的角色。
负压输送__气力输送__设计标准_机械设计
2.负压输送原理及特点
负压输送原理： 在气力输送网络中,利用负压风机,将物料从渠道吸入,
并在进口段渠道中随着带有一定负压速度的气流输送达到 指定地方. 这种输送方式的特点是；
1 可以从几处同时吸取物料，输送到一处集中。 2 适宜于堆积面广，或装在低处深处物料的输送。 3 只要有空气吸入口，就能很容易地把渠道伸入到 一些狭窄的地方
6.负压输送常用设备介绍（1）
6.1 吸料斗之应用扩展:
吸料时，暂存区域上端的气动蝶 阀打开下端气动蝶阀关闭，当物料存贮量 达到设定值时上端阀门关闭下端阀门打开， 物料用于重力作用掉入料仓。同时在这个 过程中物料在吸料中存贮当暂存区域的物 料掉完以后下端阀门关闭上端阀门打开， 物料有掉如暂存区域。如此反覆
此方式无需破真空，物料一直在 吸料，节省了卸料时间从而达到输送量要 求。
6.负压输送常用设备介绍（2）
6.2 旋风分离器之功能:
气流受导向叶片的导流作用而产生强烈
旋转，气流沿筒体呈螺旋形向下进入旋风筒体，
密度大的液滴和尘粒在离心力作用下被甩向器壁，
并在重力作用下，沿筒壁下落流出旋风管排尘口
至设备底部存贮区，从设备底部的卸料口流出。
4.设计依据和主要参数的确定 （3）
(三)负压输送的主要参数确定：
3.输送空气量Qa及输送管径D
(M3/Min)
Qa= Wa /γa = Ws /μγa
D = √4Qa= √4Ws (M)
60πVa 60πμγaVa
Va：空气速度
(M/Sec)
混合比μ与输送方式关系：
低厚度吸引式：μ为1 ~ 8，Dilute phase，Va：15 ~ 35
在设备布置上，要求在不妨碍操作的前提下，做到 整齐紧凑，这样就有利于缩短提高高度，尽量避免输送管 的弯曲。

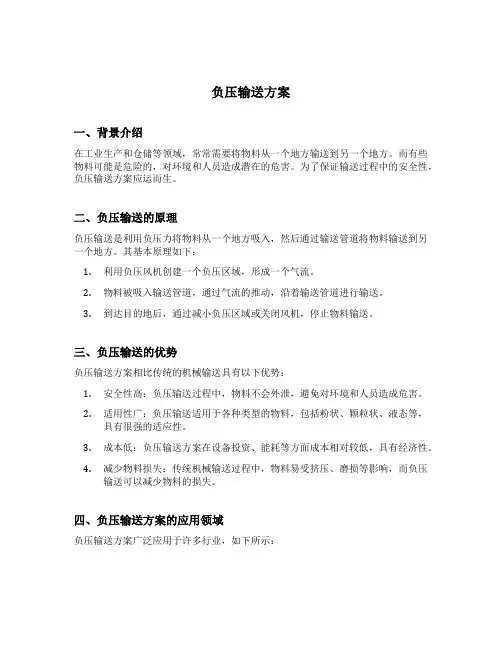

负压输送方案
负压输送方案一、背景介绍在工业生产和仓储等领域，常常需要将物料从一个地方输送到另一个地方。
而有些物料可能是危险的，对环境和人员造成潜在的危害。
为了保证输送过程中的安全性，负压输送方案应运而生。
二、负压输送的原理负压输送是利用负压力将物料从一个地方吸入，然后通过输送管道将物料输送到另一个地方。
其基本原理如下：1.利用负压风机创建一个负压区域，形成一个气流。
2.物料被吸入输送管道，通过气流的推动，沿着输送管道进行输送。
3.到达目的地后，通过减小负压区域或关闭风机，停止物料输送。
三、负压输送的优势负压输送方案相比传统的机械输送具有以下优势：1.安全性高：负压输送过程中，物料不会外泄，避免对环境和人员造成危害。
2.适用性广：负压输送适用于各种类型的物料，包括粉状、颗粒状、液态等，具有很强的适应性。
3.成本低：负压输送方案在设备投资、能耗等方面成本相对较低，具有经济性。
4.减少物料损失：传统机械输送过程中，物料易受挤压、磨损等影响，而负压输送可以减少物料的损失。
四、负压输送方案的应用领域负压输送方案广泛应用于许多行业，如下所示：1. 化工工艺输送化工工艺中，需要将各种原料、中间产品和成品输送到不同的反应器、混合器、仓储设备等位置。
负压输送方案可以高效、安全地完成这些输送任务。
2. 医药制造在医药制造过程中，常常需要将药粉、颗粒等输送到各个工艺设备中进行混合、制粒、包装等。
负压输送方案可以确保药品的纯净度和质量，并避免药物与外界环境污染。
3. 粮食仓储在粮食仓储过程中，需要将谷物从清理、烘干、储存等位置进行输送。
负压输送方案可以减少谷物的破碎和损失，并确保谷物的质量。
4. 建筑材料生产在建筑材料生产中，如水泥、石灰等，常常需要将粉状物料输送到搅拌设备、烧结窑等位置。
负压输送方案可以提高生产效率和产品质量。
5. 能源行业在能源行业，如煤矿、石油等，常常需要将物料从井下或井面输送到加工设备、储存设备等位置。
负压输送方案可以降低风险，确保安全生产。
负压吸料工作原理
负压吸料工作原理
负压吸料是一种常见的物料输送方式，主要适用于粉状、颗粒状、纤维状等物料的输送。
其工作原理是通过负压效应将物料吸入输送系统中，并在输送过程中进行压缩、输送、卸料等操作。
具体来说，负压吸料装置一般由吸料口、吸料管、风机、过滤器、料仓等组成。
当风机启动后，吸料口呈现低压状态，物料被吸入吸料管中，通过风机带动物料在管道中顺流运动，同时由于管道中的空气流速较快，物料也受到了一定的压缩作用。
在物料被输送到目的地后，通过卸料门将物料卸出。
在负压吸料过程中，需要注意以下几点：
1. 吸口位置应选择在物料流动方向上，以免阻力过大影响吸料效果。
2. 确保管道密封性，避免空气泄漏影响吸料效果。
3. 风机选用应根据物料性质和输送距离进行选择，以保证输送效果。
4. 过滤器的作用是防止物料进入风机、管道等，避免对设备造成损坏。
总的来说，负压吸料是一种简单、高效的物料输送方式，广泛应用于化工、粮食、医药、建材等行业。
- 1 -。
气动吸料机原理
气动吸料机原理气动吸料机是一种常用的物料输送设备，它可以将散装物料吸入机内，在管道系统中输送，广泛应用于粉末、颗粒、颗粒状物料的输送。
本文将从气动吸料机的原理入手，详细介绍气动吸料机是如何工作的。
气动吸料机原理：气动吸料机是利用负压吸力将物料吸入设备内部，通过管道输送物料的装置，它能够利用风压的力量产生一个负压环境，从而将物料通过进料口被吸入气动吸料机内部。
进入气动吸料机的物料会被均匀地涡流搅拌，形成一个均匀的气团流，然后在管道系统中被输送到目的地。
气动吸料机工作步骤：1. 吸入物料气动吸料机的吸力产生模式一般有两种：压缩空气和真空泵。
当压缩空气和真空泵相结合时，就能形成较高的负压力，使物料被吸入设备的吸料口处。
若此时物料仍停留在原地不运动，那么气动吸料机后续工作将无法进行。
2. 转运物料吸入物料之后，需要将物料转移到其他设备中。
此时首先将释放一定量的空气，配合喷墨头的作用，将物料进行搅拌混合，使物料不会在输送过程中堵塞，增加物料的流动性。
在制造商的实验数据中，喷嘴通常在吸入物料后1s左右打开，持续2s左右。
3. 记录物料的信息随着现代化测量技术的不断进步，气动吸料机现已有自动计量和自动分装个别批次物料的能力。
气动吸料机的自动计量系统将确保物料量的稳定，提高生产效率。
4. 可拓展性随着工业自动化的快速发展，气动吸料机的可拓展性也得到了极大的提高。
现在能够使用多个气动吸料机将物料输送至多个地点。
多个气动吸料机可以独立或组合使用，需要时可以灵活调整以适应生产流量的变化。
总之，气动吸料机的原理很简单，但能够将散状物料以可靠、快速、安全和经济的方式输送至目的地。
由于其快速调整能力、生产效率的提高以及向多个点传输的能力，因此被广泛应用在许多行业，无论是一般的积木制造，还是高级制造、医学、航空和国防等领域。
粉体负压输送原理
粉体负压输送原理
1 粉体负压输送原理
粉体负压输送是普遍使用的一种无积压输送原理，它能够将空气
中的各种物体输送到指定地点，并可以避免堵塞，因此被广泛应用于
各种行业的输送领域。
1.1 工作原理
粉体负压输送的原理是：将物体放入一个可以与物体隔离的袋子中，然后将袋子中的空气部分抽离，形成低压，从而使物体沿着气流
被抽向袋子抽气处。
当空气抽离时，物体会流动，因此形成如同衰减
的管道内流体移动，当物体从某一地点到达另一地点时，就会出现负压，这就是负压输送的关键点。
1.2 优势
粉体负压输送能够有效避免堵塞，可以运输带有颗粒物体的物体，并具有较高的产能。
它还具有体积小，维护方便等优势，可以有效帮
助用户节约生产成本。
1.3 应用
粉体负压输送可应用于矿山、冶金、建材、农业及粮食、玻璃等
行业，用于投料，输送矿石，轮胎粉，报废料等。
以上就是关于粉体负压输送原理的简要介绍，可以看出它的广泛
应用。
该原理可以有效帮助企业提高生产效率，节约生产费用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负压物料输送固体物料输送装置设备工艺原理前言
固体物料输送是现代工业中不可或缺的一环，它关系到生产效率和成本管理。
负压物料输送装置依靠流体动力学原理，将固体物料在管路内输送，其优点是具有高效、环保等特点，逐渐成为工业中不可或缺的技术之一。
工艺原理
所谓负压物料输送，就是利用空气的压力差，在管路中对物料的密闭输送。
以气动物料输送为代表的固体物料输送技术，现已被广泛应用于各种工业领域。
在负压物料输送系统中，采用气流进行输送，气流的压强比环境压力低，因此形成空气的负压状态，固体物料在此状态下就可以通过气流输送至目标地点。
对于固体物料来说，它们在负压状态下存在两种不同的运动方式：流化与运动床。
当固体物料输送的压力大于一定值时，物料与气体之间的摩擦力会下降到一定程度，物料颗粒即可与气体形成流化状态。
在流化状态下，物料的运动跟空气的运动是同步的，物料呈现出液态般的运动状态，完成物料输送功能。
当固体物料输送的压力小于一定值时，物料与流体之间的接触面积增大，摩擦力变大，会形成一个固体床，这就是所谓的运动床状态。
实际上，流化和运动床两种状态是相互转换的。
物料输送装置在使用
时，往往适当调整压强和气流量的大小，使固体物料在计划的距离内
完成流化和运动床状态的转换。
负压物料输送装置的组成
负压物料输送装置由气源、输送管道、料仓、控制系统等部分组成。
其中，气源是负压物料输送装置的动力来源，通常采用蒸汽、空气、
燃气等作为动力源。
输送管道是物料输送的主体结构，其直径和壁厚
的设计应该根据物料性质、输送距离、气体压力、输送速度等因素进
行综合考虑。
不同物料有其独特的输送性能，需要采用不同的管道材
料和宽度。
料仓是物料输送装置中的储存器，是供料和存料的场所。
料仓应该
按照物料性质、流量、容积等需要进行设计和选型。
固体物料的储备
容量应该合理分配，以便达到连续稳定的运行状态。
控制系统则是负
压物料输送装置的关键组成部分，它能够监测和控制气体压力、输送
速度、装置状态等参数，保证装置的安全和正常运行。
负压物料输送装置的优点
相比较于传统的机械输送方式，负压物料输送装置具有如下优点：
1.高效可靠：负压物料输送装置采用气流输送，能够确保物
料的连续不间断输送。
并且在气流中实现了物料的分散和混合，
可以使物料达到均匀性。
2.低能耗节能环保：负压物料输送装置依靠气体压差进行物
料输送，没有机械传动，能够大大降低输送能耗，从而减少能源
消耗和运营成本。
同时，它也没有较大的噪音和灰尘排放，更符
合环保要求。
3.全自动化：负压物料输送装置的控制系统完全可以进行自
动化控制，无需人工干预，不仅提高了生产效率，也降低了人工
操作的风险。
应用领域
负压物料输送技术已被广泛应用于冶金、石化、水泥、化工、建材、电力等领域，并且在食品、医药、轻工、环保等领域也有应用。
具体
应用范围如下：
1.化工：除了石油、天然气、燃料气、煤气、干油气之外，
还可以用于热塑性塑料粉、PVC粉、NO、纤维等固体物料的输
送。
2.建材：适用于水泥、灰浆、沙子、砖石、膨胀珍珠岩、硬
泡聚氨酯、陶瓷、陶土、岩棉等固体材料的输送。
3.食品：适用于粉状或颗粒状的农产品、豆类、蔬菜干粉、
奶粉、蛋粉、饲料等的输送。
4.医药：适用于制药过程中的原料输送、粉碎、除尘等工艺
的实现。
结语
负压物料输送技术是目前非常先进的固体物料输送技术，因其高效、节能、环保、自动化等优点，受到了广泛的应用和推广。
如果选择合
适的负压物料输送装置，有效地应用于不同行业中，不仅可以提高生
产效率，降低生产成本，而且也能够有效地保护环境，为企业的可持
续发展打下良好基础。
