第九节 线岔解读
单开道岔结构图
接触网技术
第九节 接触网线岔布置及理论分析
2、道岔的结构和相关名词
除固定辙叉道岔外，还有可动心轨辙叉，其优点是：寿命长6~9 倍；维护工作量少40%；机车通过是无大的冲击；过岔速度高；旅客 舒适度大大提高。缺点是：长度长、结构复杂、活动心轨的定反位转 换需另设转换装置。
接触网技术
第九节 接触网线岔布置及理论分析
接触网技术
第九节 接触网线岔布置及理论分析国别道岔号 数1/18
道岔侧股线型 圆曲线，R＝1106m
道岔全长 （mm）
71349
允许通过速度
/ km.h1
备注 正线与到发线
直向 300
侧向 70
日本
1/38
1/18.5 1/26.5
RS 400m+R4200m+RS 400m的复曲线
圆曲线，R=1200m R4 800+R2450m的复曲线 三次抛物线，R10000→4000m→∞ R7000m+R6000m复曲线 圆曲线，R＝820m 圆曲线R3000(3550)m+三次抛物线（→∞） 圆曲线R6720(7350)m+三次抛物线（→∞）
接触网技术
第九节 接触网线岔布置及理论分析
3、中国高速线路道岔及其基本参数
主要技术性能指标 （1）动能损失ω≤0.5 km2/ h2； （2）未被平衡离心加速度≤0.5m / s2； （3）未被平衡离心加速度时变率Ψ≤0.4m/s3； （4）夹直线长度l≥0.4v，困难条件下夹直线长度≥20 m；大号码道岔夹直线长度不 满足要求时，采用两反向缓和曲线直接连接； （5）18号道岔侧股平面线形采用R=1100m单圆曲线，38号道岔侧股平面线型采用 R=3300m圆曲线+三次抛物线； （6）直向设计速度为250 km/h；侧向设计速度：18号道岔80km/h，38号道岔140 km/h， 满足旅客列车舒适度要求。
接触网线岔
计速度为80km/h）。
目前新干线只有一组38号道岔,铺设在上越新干线高崎站新泻方向 3.3km处，为北陆新干线的出岔点。其直向允许通过速度为300 km/h，侧 向允许通过速度为160km/h。道岔平面线型采用复合曲线形式，半径为 8400m＋4200m＋8400m，道岔全长134.790 m，欠超高允许值90mm，欠超 高时变率85m/s，离心加速度时变率0.057 g/s。
接触网技术
线岔的结构:
接触网线岔是由一根限制管、两个定位线夹和固定限 制管的螺栓组成。 其结构是用一根限制管将相交的两支接触线上下相互 贴近，限制管的两端用定位线夹和螺栓固定在下面那根接 触线上。如果是非正线相交，一般是交叉点距中心锚结或 硬锚近者在下面；若是和正线相交，正线在下面。上面的 接触线应能在限制管和下面接触线间活动。限制管一般用 3/8英寸镀锌钢管加工而成，两端扁平，带有φ13mm圆 孔，限制管用方头螺栓和定位线夹固定在下面的接触线上。
38号道岔
接触网技术
5.7 接触网线岔布臵及理论分析
60kg／m钢轨1/38号高速单开道岔参数表
道岔全 长 L＝136.200 道岔前长 a＝48.711
单位（m）
b＝87.429
道岔后长
道岔容许通过速度
尖轨长 度 37.630 护轨长 度 L侧＝ 10.000 尖轨轨型
直向 V≤250km/h
基本轨长度
71349 134790 64800 94300 145650 154000
允许通过速度 / km.h1
备注 正线与到发线 高速线区间出岔
直向 300 300 300 300 300 300
侧向 70 160 100 130 160 200 西班牙设计，用于 线间距4.3m的渡线
第十一节+接触网线岔资料讲解
18 2020/7/2
项目二 线岔检调和故障处理
接触网线岔处理
19 2020/7/2
6、常用线岔的性能比较
❖ 两支无交叉式线岔 （1）优点：正线高速取流不受侧线悬挂的影响； （2）缺点：侧线行车时受电弓的转换过渡不是很平缓， 侧线允许通过速度不能太高，否则弓网间将产生较大的冲 击。如果侧线行车速度也较高，那么仍然存在交叉线岔的 不利因素。 该种线岔形式适合于与正线相连的车站到发线道岔。
2020/7/2
21
乌鲁木齐供电段职工教育科
6、常用线岔的性能比较
❖ 锚段关节式无交叉线岔 （1）优点：无论正线还是侧线高速行车，受电弓的转换过
渡都非常平缓，并可保证行车安全； （2）缺点：接触网的布置复杂，施工调整比较麻烦，造价
高。 适用于受电弓工作宽度较小的情况。
2020/7/2
22
乌鲁木齐供电段职工教育科
3、高速线岔
12 2020/7/2
三、无交叉线岔
1、结构
（1）机车受电弓沿正 线高速行驶通过线岔时， 不与渡线接触线 接触，因而不受渡线接 触悬挂的影响。 （2）机车从正线驶入 渡线时（或从渡线驶入 正线），要使受电弓平 稳过渡，不出现钻弓和 打弓现象，且接触良好。
13 2020/7/2
1、结构
2020/7/2
4
乌鲁木齐供电段职工教育科
2、无线夹区
❖ 无线夹区的确定 道岔处接触网的平面布置取决于道岔类型、受电弓工
作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升 量）。
半工作宽度和最大摆动量决定无线夹区； 最大抬升量决定线岔处两支接触线的抬高量。
2020/7/2
5
乌鲁木齐供电段职工教育科
7 2020/7/2
项目二 线岔检调和故障处理
接触网线岔处理
19 2020/7/2
6、常用线岔的性能比较
❖ 两支无交叉式线岔 （1）优点：正线高速取流不受侧线悬挂的影响； （2）缺点：侧线行车时受电弓的转换过渡不是很平缓， 侧线允许通过速度不能太高，否则弓网间将产生较大的冲 击。如果侧线行车速度也较高，那么仍然存在交叉线岔的 不利因素。 该种线岔形式适合于与正线相连的车站到发线道岔。
2020/7/2
21
乌鲁木齐供电段职工教育科
6、常用线岔的性能比较
❖ 锚段关节式无交叉线岔 （1）优点：无论正线还是侧线高速行车，受电弓的转换过
渡都非常平缓，并可保证行车安全； （2）缺点：接触网的布置复杂，施工调整比较麻烦，造价
高。 适用于受电弓工作宽度较小的情况。
2020/7/2
22
乌鲁木齐供电段职工教育科
3、高速线岔
12 2020/7/2
三、无交叉线岔
1、结构
（1）机车受电弓沿正 线高速行驶通过线岔时， 不与渡线接触线 接触，因而不受渡线接 触悬挂的影响。 （2）机车从正线驶入 渡线时（或从渡线驶入 正线），要使受电弓平 稳过渡，不出现钻弓和 打弓现象，且接触良好。
13 2020/7/2
1、结构
2020/7/2
4
乌鲁木齐供电段职工教育科
2、无线夹区
❖ 无线夹区的确定 道岔处接触网的平面布置取决于道岔类型、受电弓工
作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升 量）。
半工作宽度和最大摆动量决定无线夹区； 最大抬升量决定线岔处两支接触线的抬高量。
2020/7/2
5
乌鲁木齐供电段职工教育科
7 2020/7/2
接触网资料 400道岔定位接触网线岔调整技术交底
七、注意事项
1、作业过程严禁踩踏接触线或给接触线施加外力，以保证接触线的平直度和良好的高速弓网受流质量。
2、始触区内严禁安装任何线夹。
3、始触区附近各类线夹螺母均朝向离开支线条的方向，以防刮弓。
4、重点留意悬挂点拉出值和始触区。
5、现行施工规范和验标不够完善，主要表现在道岔定位柱安装位置、交点投影位置、两工作支500等高和交叉吊弦的安装等技术要求上。验收人员容易形成理解的“误区”，引发验收争议，因此不能套用现行的规范和验标条文去解释“400道岔定位”交叉线岔。根据接触网弓网关系可知，不管线岔类型、标准如何，设计和施工都必须遵循“不跑弓、不钻弓、不刮弓”的原则，并满足时速设计要求。建设标准的执行程序明确规定，当设计标准高于规范时应执行设计文件要求，请各级技术人员向配合及验收人员做好解释工作。
设置交叉吊弦的目的是在垂直线路方向稳定线岔的交点位置，在两端拉出值的基础上保证上一支接触线在限制管中不因温度变化而卡滞。
五、拉出值及水平要求
标准定位的拉出值控制在400mm以内，一般为350mm，定位点处侧线的接触线比正线接触线抬高20mm；“非标道岔定位”在定位点工作支拉出值仍控制在400mm以内，非工作支拉出值以保证线岔交点纵横向位置而定，一般不宜大于450mm，非支拉出值大于400mm时定位点处侧线接触线比正线接触线抬高至少80mm(这是一种非常特殊的情况)。
线岔前后2支接触线的高度差要求：线岔前(道岔岔尾方向)始触区内，侧线接触线应高于正线接触线10～20mm；施工误差+10mm；线岔后(下锚侧)非工作支与工作支相距500mm处，非工作支接触线比工作支接触线抬高不小于50mm。
在轨道直股和侧股线间距800mm处，2支接触线应位于受电弓的同一侧。
1、作业过程严禁踩踏接触线或给接触线施加外力，以保证接触线的平直度和良好的高速弓网受流质量。
2、始触区内严禁安装任何线夹。
3、始触区附近各类线夹螺母均朝向离开支线条的方向，以防刮弓。
4、重点留意悬挂点拉出值和始触区。
5、现行施工规范和验标不够完善，主要表现在道岔定位柱安装位置、交点投影位置、两工作支500等高和交叉吊弦的安装等技术要求上。验收人员容易形成理解的“误区”，引发验收争议，因此不能套用现行的规范和验标条文去解释“400道岔定位”交叉线岔。根据接触网弓网关系可知，不管线岔类型、标准如何，设计和施工都必须遵循“不跑弓、不钻弓、不刮弓”的原则，并满足时速设计要求。建设标准的执行程序明确规定，当设计标准高于规范时应执行设计文件要求，请各级技术人员向配合及验收人员做好解释工作。
设置交叉吊弦的目的是在垂直线路方向稳定线岔的交点位置，在两端拉出值的基础上保证上一支接触线在限制管中不因温度变化而卡滞。
五、拉出值及水平要求
标准定位的拉出值控制在400mm以内，一般为350mm，定位点处侧线的接触线比正线接触线抬高20mm；“非标道岔定位”在定位点工作支拉出值仍控制在400mm以内，非工作支拉出值以保证线岔交点纵横向位置而定，一般不宜大于450mm，非支拉出值大于400mm时定位点处侧线接触线比正线接触线抬高至少80mm(这是一种非常特殊的情况)。
线岔前后2支接触线的高度差要求：线岔前(道岔岔尾方向)始触区内，侧线接触线应高于正线接触线10～20mm；施工误差+10mm；线岔后(下锚侧)非工作支与工作支相距500mm处，非工作支接触线比工作支接触线抬高不小于50mm。
在轨道直股和侧股线间距800mm处，2支接触线应位于受电弓的同一侧。

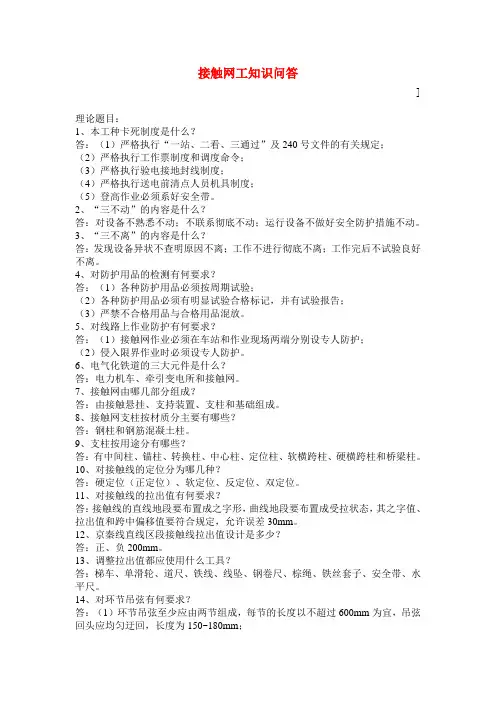

接触网常用知识问答
接触网工知识问答]理论题目：1、本工种卡死制度是什么？答：（1）严格执行“一站、二看、三通过”及240号文件的有关规定；（2）严格执行工作票制度和调度命令；（3）严格执行验电接地封线制度；（4）严格执行送电前清点人员机具制度；（5）登高作业必须系好安全带。
2、“三不动”的内容是什么？答：对设备不熟悉不动；不联系彻底不动；运行设备不做好安全防护措施不动。
3、“三不离”的内容是什么？答：发现设备异状不查明原因不离；工作不进行彻底不离；工作完后不试验良好不离。
4、对防护用品的检测有何要求？答：（1）各种防护用品必须按周期试验；（2）各种防护用品必须有明显试验合格标记，并有试验报告；（3）严禁不合格用品与合格用品混放。
5、对线路上作业防护有何要求？答：（1）接触网作业必须在车站和作业现场两端分别设专人防护；（2）侵入限界作业时必须设专人防护。
6、电气化铁道的三大元件是什么？答：电力机车、牵引变电所和接触网。
7、接触网由哪几部分组成？答：由接触悬挂、支持装置、支柱和基础组成。
8、接触网支柱按材质分主要有哪些？答：钢柱和钢筋混凝土柱。
9、支柱按用途分有哪些？答：有中间柱、锚柱、转换柱、中心柱、定位柱、软横跨柱、硬横跨柱和桥梁柱。
10、对接触线的定位分为哪几种？答：硬定位（正定位）、软定位、反定位、双定位。
11、对接触线的拉出值有何要求？答：接触线的直线地段要布置成之字形，曲线地段要布置成受拉状态，其之字值、拉出值和跨中偏移值要符合规定，允许误差30mm。
12、京秦线直线区段接触线拉出值设计是多少？答：正、负200mm。
13、调整拉出值都应使用什么工具？答：梯车、单滑轮、道尺、铁线、线坠、钢卷尺、棕绳、铁丝套子、安全带、水平尺。
14、对环节吊弦有何要求？答：（1）环节吊弦至少应由两节组成，每节的长度以不超过600mm为宜，吊弦回头应均匀迂回，长度为150~180mm；（2）吊弦环直径应为其线径的5至10倍，吊弦磨损减少的截面积不准超过原面积的50%；（3）在大电流区段（指500A及以上）吊弦应采取绝缘措施或采用载流吊弦，防止环节烧损。
浅谈接触网线岔检修调整的几点建议
加强设备维护保养
定期对线岔设备进行维护保养 ，保持设备良好的运行状态， 延长设备使用寿命。
提高检修人员素质
加强检修人员的培训和教育， 提高其专业技能和素质，确保
检修工作的质量。
对未来工作的展望
推广新技术应用
积极推广新技术在接触网线岔检修调 整中的应用，提高检修工作的效率和 精度。
加强设备监测与预警
接触网线岔的重要性
在铁路运输中，接触网线岔是列车从一条线路转向另一条线 路的重要设备之一，其运行状态直接关系到列车的受电质量 和运行安全。
如果接触网线岔出现故障或状态不良，可能会导致列车受电 不稳定，严重时甚至会导致列车停运或事故。因此，对接触 网线岔进行定期检修和调整，确保其运行状态良好是非常重 要的。
设备更新
积极引进先进的检修设备和工具，提 高检修效率和质量。
技术引进
学习借鉴国内外先进的检修技术和管 理经验，结合实际情况加以应用和改 进，推动接触网线岔检修工作的创新 发展。
05 结论
总结建议
重视线岔结构研究
深入研究线岔的结构特点，掌 握其工作原理，为检修调整提
供理论依据。
制定科学检修计划
根据线岔的实际情况，制定合 理的检修计划，确保检修工作 的及时性和有效性。
02 接触网线岔的常见问题
结构问题
总结词
结构问题是接触网线岔检修中常见的问题之一，主要表现在线岔的结构设计不合 理、制造工艺不达标等方面。
详细描述
由于线岔的结构设计未充分考虑实际运行环境和列车通过时的动态效应，导致线 岔在长期使用过程中出现变形、松动等现象。此外，制造过程中存在的缺陷，如 材料质量不达标、焊接工艺不当等，也会影响线岔的结构稳定性。
04 提高接触网线岔检修调整 的建议
《接触网线岔》课件
火车站的强大的供电系统是不可或缺的。
火车站接触网线岔数量众多，设 备的维护维修对旅客发车十分重 要。
特殊环境下的设备使用
设备的运行环境复杂多样，比如 架空线道、隧道和桥梁等特殊环 境下的操作。
结论和总结
1 接触网线岔是火车供 2 设备质量和员工的技 3 重视复杂环境下的操
电系统必不可少的部
能是关键
作
分
引进高质量新一代设备并
不同地方的运行环境是各
它是连接导线和多股电缆
提供员工培训，以保证设
不相同的，必须考虑这些
的设备，必须得到及时维
备正常工作并降低问题的
需求来确保设备能够正常
护和更换。
风险。
运行。
参考文献
1. 2. 3.
《接触网线岔维护与管理》李国明，马克平等 著 《高速铁路接触网技术》 李敬邦等 著 《供电系统的规划与设计》郭建红 等 著
《接触网线岔》PPT课件
本演示文稿旨在介绍什么是接触网线岔，为您带来全面了解这个领域的基础 知识。
基本介绍
什么是接触网线岔？
接触网线岔是在火车接触网供电 系统中用于连接导线和多股电缆 的设备。
供电系统的作用
铁路上行驶的电气化列车需要接 触网供应的电能进行动力源。
接触网线岔的分布和设计
接触线岔分布在接触网主线及换 导线段中，具有重要的分段和引 线作用。
问题的定义
为什么会出现问题？
1. 电缆绝缘老化、破损； 2. 引孔或穿孔连续导线与绝 缘子的配合不良； 3. 联接绞合不够牢固。
导致了什么样的后果？
列车与接触网断续,波动或受 慢速滑行影响、供电系统送 电不足并引起电器设备损坏 等故障。
重视重要性
及时排查和修复问题至关重 要，必须定期检查设备以确 保正常运行。
接触网线岔
③长轴和短轴均超标时：调整一支接触线通过中轴支距 的中点，再调整另一支 交于此点。
在站场上，站线、侧线、渡线、到发线总是并入
正线的。如果线路设一个道岔，接触网就必须设一个线岔
（也称架空转辙器）。
线岔的作用是保证电力机车受电弓，安全平滑地
由一条接触线过渡至另一条接触线，达到转换线路的目的。
一、交叉线岔
交叉线岔在两接触线交叉处用限制管固定，并限制
两相交接触线位置的设备，称为接触 网线岔。
在平均温度时， 限制管中心与交叉点重合，高于平均温 度时向下锚方向偏移，反之，向中心锚 节方向偏移。
⑦说明： a.当定位设置在道岔导曲线两工作边相距600mm处时，其
两定位拉出值以375mm 为宜；
b.检调线岔时应在保证定位拉出值和跨中偏移不超过规 定情况下，尽量保证导 线的交叉点位于规定位置。
2019/7/4
15
线岔的定位
（1）单开道岔
这种线岔处接触线的定位有两种形式，即标准定位
和非标准定位。 标准定位时，岔柱中心位置应在道岔导
曲线外轨外缘至基本轨内缘为600mm的延长线上 ，两接触
线相交于道岔导曲线两内轨轨距（即岔心轨距）630mm至
760mm的横向中间位置处 。
2019/7/4
处，为了使电力机车受
电力由一股道顺利过渡
到 另一股道，在两条铁
路交叉的上空相应有两
支汇交的接触线，在两
支汇交接触线的相交处
用限制管连接并固定的
装置称为线岔，又称等
空转辙器或空中转换器。
2019/7/4
3
一、接触网线岔
线岔的作用:
线岔的作用是在转辙的地方，当一组接触悬挂
在站场上，站线、侧线、渡线、到发线总是并入
正线的。如果线路设一个道岔，接触网就必须设一个线岔
（也称架空转辙器）。
线岔的作用是保证电力机车受电弓，安全平滑地
由一条接触线过渡至另一条接触线，达到转换线路的目的。
一、交叉线岔
交叉线岔在两接触线交叉处用限制管固定，并限制
两相交接触线位置的设备，称为接触 网线岔。
在平均温度时， 限制管中心与交叉点重合，高于平均温 度时向下锚方向偏移，反之，向中心锚 节方向偏移。
⑦说明： a.当定位设置在道岔导曲线两工作边相距600mm处时，其
两定位拉出值以375mm 为宜；
b.检调线岔时应在保证定位拉出值和跨中偏移不超过规 定情况下，尽量保证导 线的交叉点位于规定位置。
2019/7/4
15
线岔的定位
（1）单开道岔
这种线岔处接触线的定位有两种形式，即标准定位
和非标准定位。 标准定位时，岔柱中心位置应在道岔导
曲线外轨外缘至基本轨内缘为600mm的延长线上 ，两接触
线相交于道岔导曲线两内轨轨距（即岔心轨距）630mm至
760mm的横向中间位置处 。
2019/7/4
处，为了使电力机车受
电力由一股道顺利过渡
到 另一股道，在两条铁
路交叉的上空相应有两
支汇交的接触线，在两
支汇交接触线的相交处
用限制管连接并固定的
装置称为线岔，又称等
空转辙器或空中转换器。
2019/7/4
3
一、接触网线岔
线岔的作用:
线岔的作用是在转辙的地方，当一组接触悬挂
