继电器综合测试台操作规程
继电器寿命试验台安全操作及保养规程
继电器寿命试验台安全操作及保养规程前言继电器寿命试验台是电力行业必不可少的设备，往往用于对各种类型的继电器进行寿命试验，通过对继电器的长时间运行模拟检测，检测继电器的耐久度和稳定性，在保证电力系统可靠运行方面扮演着重要的角色。
然而，若在使用寿命试验台的过程中，未能做好相关的安全操作和保养工作，则有可能会带来安全隐患与浪费资源的问题。
因此，为了确保继电器寿命试验台的正常运行和保证操作人员的安全，制定一份安全操作规程是必要的。
安全操作规程1.使用前的准备在试验继电器之前，需要首先进行继电器寿命试验台的标定和调试，以确保它的正常启动和工作。
之后，需要对试验台的电器元件和机械部件进行彻底的检查，确认各个部件的电气连接坚固、丝堵不松动、零部件齐全、灯光良好等具备运行的条件。
2.试验准备在进行继电器寿命试验台的试验之前，应首先将继电器电源线与电源分开，以免在安装的过程中误触电源线，造成电击和危险。
店铺寿命试验前还需先检查电流表和电压表，保证它们的精确度和可读性。
试验通常会持续很长时间，因此还需要准备好足够的试验样机和安全设备，并做好充足的心理准备，以避免出现因操作疏忽而导致的意外情况。
3.试验操作试验操作应由专业技能人员和有丰富试验经验的人员进行，并且必须遵守以下试验安全操作规程：•试验操作人员必须穿上适当的防护装备，包括皮手套、护目镜、防护鞋等。
•在测试继电器之前，需要检查试验台是否正常工作，测试时应注意观察继电器的各种参数，如电压、电流、时间等，以及各种试验指标是否标准合理。
•在试验时，试验员需要密切关注继电器的运行情况，并随时注意有无异常的声音和气味，以及继电器本身是否出现异常。
任何异常情况都需要及时记录。
•在试验继电器期间，试验员必须遵循安全废品处理、电气绝缘、强电与低电压维护、设备关机等程序。
4.试验后的收尾试验结束后，试验员应先断开电源，并进行继电器寿命试验台的护理与清洁，以防止因清洗环节疏忽导致设备内部积尘、电气线路异常等情况，影响设备的正常使用。

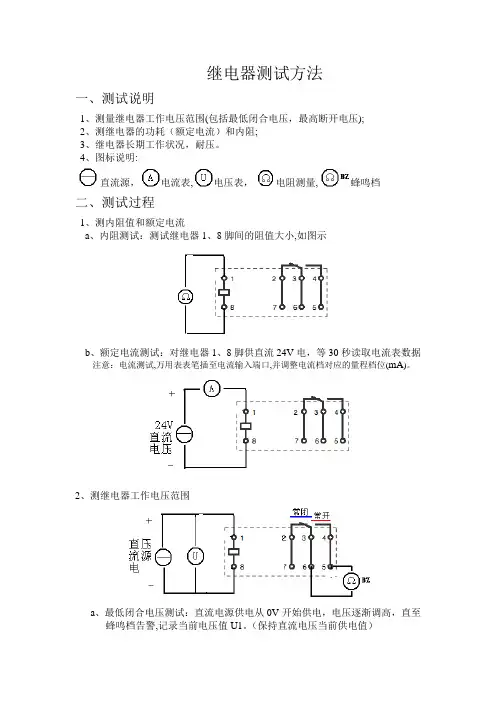

继电器测试方法
继电器测试方法一、测试说明1、测量继电器工作电压范围(包括最低闭合电压，最高断开电压);2、测继电器的功耗（额定电流）和内阻;3、继电器长期工作状况，耐压。
4、图标说明:直流源，电流表,电压表，电阻测量,蜂鸣档二、测试过程1、测内阻值和额定电流a、内阻测试：测试继电器1、8脚间的阻值大小,如图示b、额定电流测试：对继电器1、8脚供直流24V电，等30秒读取电流表数据注意：电流测试,万用表表笔插至电流输入端口,并调整电流档对应的量程档位(mA)。
2、测继电器工作电压范围a、最低闭合电压测试：直流电源供电从0V开始供电，电压逐渐调高，直至蜂鸣档告警,记录当前电压值U1。
（保持直流电压当前供电值）注意：图中电压表和蜂鸣器档都是由万用表实现的b、最高断开电压测试:直流电源供电从U1开始供电，电压逐渐调低,直至蜂鸣档停止告警，记录当前电压值U2。
3。
测常开常闭耐压和线圈与触点耐压a、测前准备：将耐压值测试仪的“漏电流”旋钮打到“0.5"mA，“定时”旋钮打到“60"s,“电压范围”旋钮打到“5"KV，“电压调节”旋钮打到0V，“power”旋钮打到“OFF”，两条输出线一条接高压输出的“_DC”,一根接地。
b、测常开常闭耐压测试:“power”—>“ON”, “电压调节”—〉增加到耐压值测试仪跳闸告警电压，读出此时的电压，如下图示c、线圈与触点耐压：“power”—〉“ON”，“电压调节”—>5KV以上，耐压值测试仪跳闸不告警,线圈与触点耐压大于等于5KV，如下图三、注意事项1、测试额定电流时,继电器里线圈在突然加电压时会产生电磁感应，电流会越变越小,电压稳定后电磁感应消失，电流稳在一个范围内.像OMRON的G5RL—14—E刚上电电流在16mA—17mA左右，4—5分钟后稳定电压在14mA-15mA左右。
但我们测试是读取刚上电30秒后的电压2、在常闭常开耐压值时,继电器第一次跳闸后会产生电磁感应，电磁感应的消失需要时间,在第二次跳闸电压会小很多。
继电器的测试方法
继电器的测试方法
继电器是一种电器元件，常用于控制开关电路。
测试继电器的方法通常包括以下步骤：
1. 电源测试：首先，检查继电器的标志性编号及额定电压是否符合要求。
然后，使用万用表或电压表检查电源线的电压，确保继电器的电源正常。
2. 动作电流测试：使用万用表或电流表测量继电器的动作电流。
将表笔连接到继电器的线圈端子上，然后通过通电，观察电流是否在规定范围内。
3. 阻抗测试：测试继电器的线圈阻抗。
使用万用表的欧姆档位，将表笔连接到线圈的两端，以测量线圈的电阻值。
4. 动作时间测试：将继电器接入一个电路，并通过相应的信号使继电器动作。
使用示波器，记录继电器的动作时间。
动作时间应在规定范围内。
5. 接触电阻测试：使用万用表的欧姆档位，将表笔连接到继电器的触点上，以测量触点的电阻值。
通常，接触电阻应该较小且稳定。
6. 外观检查：检查继电器外壳是否有破损，观察触点是否存在焦点、氧化等现象。
总体来说，测试继电器需要使用合适的工具，如万用表、电压表、电流表和示波器。
测试过程中应严格按照规定参数进行检测，并注意安全操作。
如发现异常现象，应及时修复或更换继电器。

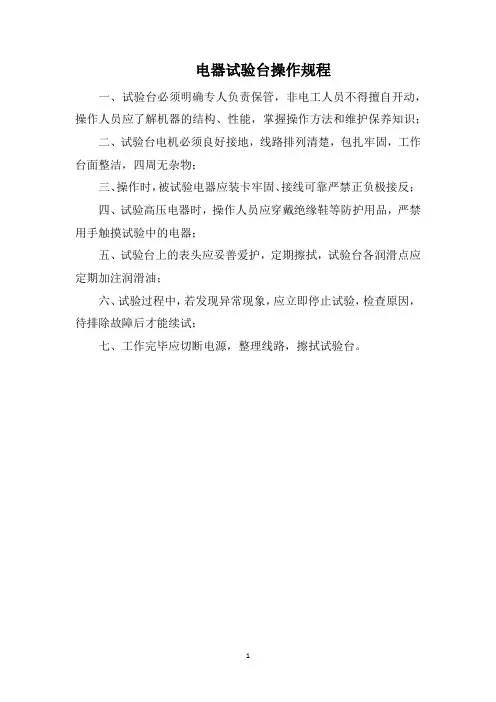

电器试验台操作规程
电器试验台操作规程
一、试验台必须明确专人负责保管，非电工人员不得擅自开动，操作人员应了解机器的结构、性能，掌握操作方法和维护保养知识；
二、试验台电机必须良好接地，线路排列清楚，包扎牢固，工作台面整洁，四周无杂物；
三、操作时，被试验电器应装卡牢固、接线可靠严禁正负极接反；
四、试验高压电器时，操作人员应穿戴绝缘鞋等防护用品，严禁用手触摸试验中的电器；
五、试验台上的表头应妥善爱护，定期擦拭，试验台各润滑点应定期加注润滑油；
六、试验过程中，若发现异常现象，应立即停止试验，检查原因，待排除故障后才能续试；
七、工作完毕应切断电源，整理线路，擦拭试验台。
1。
动态继电器及驱动盒综合测试台
２ 测 试 台 工 作 原 理
２ １ 测 试 台 组 成 ．
特性 要 求 输 出 不 同 的 幅 度 和 频 率 ，作 为 控 制 口 的输
入 脉 冲 。频 率 和 幅 度 值 直 接 显 示 。ＤＣ 电 源 为 直 流
稳压 电 源 ，做 为 被 测 动 态 继 电 器 的 电源 ，电压 值 可 调并 直 接 显 示 。Ａ／ 机 转 换 环 节 可 以 决 定 控 制 脉 Ｂ 冲输 入 到 Ａ 机 口还是 Ｂ 机 口 ， 或 同时 送 到 Ａ 机 口 和 Ｂ机 口 ，并 转 换 直 流 电 源 的 极 性 。计 时 器 用 于 显示 缓 放 时 间 ，电 压表 用 于指 示 继 电 器 线 圈 电 压 。 信 号 发 生 器 输 出方 波 脉 冲 ，经 Ａ／ Ｂ机 转 换 环
２２ ．
动 态 继 电 器 测 试
号 控 制 光耦 开 关 ，使 电容 器 重 复 进 行 充 放 电 。当 信 号 脉 冲 的 幅 度 和 频 率 满 足 要 求 时 ，可 使 继 电 器励 磁
吸 起 ；否则 失 磁 落 下 。
１ ２ 动 态 驱 动 盒 工 作 原 理 ．
动态 驱 动 盒 的 工 作 原 理 与 动 态 继 电器 相 似 ，不 同 的是 动 态 驱 动 盒 本 身 不 带 继 电器 线 圈 和接 点 ，它
如下 。
缓放 时 间键
口 工皿
继 电器 电压选 择
口 口 口 口 口
ｌ 动 态 继 电 器 及 驱 动 盒 工 作 原 理 简 介
１ １ 动 态 继 电 器 工 作 原 理 ．
Ａ Ｂ 口转换键 ／机
口 口 口 口 口
附加 缓放键 图 １ 测 试 台 面 板 布 置 图
继电器测试台安全操作规程
继电器测试台安全操作规程继电器测试台是一种广泛用于电气行业的设备，用于测试和验证继电器的性能和功能。
为了确保操作人员的安全，必须遵循严格的安全操作规程。
以下是继电器测试台的安全操作规程，以确保操作人员的安全：一、人员要求：1. 进入测试台区域的人员必须具备相关电气知识和操作经验，并完成安全培训。
2. 操作人员必须穿着符合要求的个人防护装备，包括安全鞋、安全帽和防护眼镜等。
3. 不得允许未经培训的人员接触或操作继电器测试台。
二、设备要求：1. 继电器测试台必须定期进行检查和维护，确保设备的正常运行。
2. 所有电气设备必须符合相关安全标准，并进行定期的检测和验证。
三、操作规程：1. 在进行任何操作之前，必须先检查继电器测试台的所有电源是否正常关闭，并确保设备上的所有电气能量已经释放。
2. 操作时应使用隔离开关，确保所有电源都已经切断。
3. 在进行任何测试之前，必须对继电器测试台进行全面的检查，确保所有连接正确，并检查是否存在损坏或松动的部件。
4. 操作人员必须保持手部干燥，并使用绝缘手套和工具来避免电击危险。
5. 在操作继电器测试台时，应保持清醒和专注，并尽量避免分散注意力的活动。
6. 在进行高电压测试时，应使用安全遮蔽措施，确保操作人员和周围人员的安全。
7. 在测试期间，操作人员不得将身体部分或物体接触继电器测试台的活动部件或导电部分。
8. 在进行继电器供电测试时，需要利用电流表或电压表进行测量，确保电流或电压在安全范围内。
9. 在测试完成后，必须关闭所有电源和开关，并进行安全检查。
四、紧急情况处理：1. 在发生电击或其他意外事故时，应立即切断电源，迅速进行急救，并及时向相关人员报告。
2. 在发生火灾或气体泄漏等紧急情况时，应立即采取安全措施，迅速撤离人员，并报告相关部门。
总之，继电器测试台的安全操作规程对于操作人员的安全至关重要。
只有严格遵守这些规程，才能确保工作场所的安全，避免意外事故的发生。
继电器检测步骤及方法
继电器检测步骤及方法
继电器检测主要包括以下步骤和方法：
1.断电检查：在进行继电器检测前，首先要确保设备已经断开电源，切断电路。
2.外观检查：对继电器的外观进行检查，看是否有损坏或异常。
3.电阻测试：使用万用表或电阻表进行电阻测试，测量继电器的各个端口之间的电阻值，比对规格书上的数值进行判断。
4.线圈测试：使用万用表或电流表测试继电器的线圈，将电源正负极分别接入继电器的线圈端口，观察是否有电流流过，以及电流值是否在规格范围内。
5.触点测试：将电源正负极分别接入继电器的触点端口，测量触点之间的电阻值，判断触点是否正常导通。
6.动作测试：接入恰当的电源和负载，模拟实际工作条件，观察继电器是否能够正常吸合和释放，以及其动作是否迅速稳定。
7.继电器灵敏度测试：通过改变线圈输入电压的大小，观察继电器的吸合和释放时机，判断继电器的灵敏度和控制范围。
8.继电器的保护功能测试：通过外部扰动或干扰的方式，检验继电器是否能够正常进行保护动作。
9.测试记录：对每一项测试进行记录，包括测试时间、测试结果等，方便后期的分析和比对。
继电器检测方法可以根据具体情况选择不同的测试工具和设备，其中常用的工具包括万用表、电阻表、电流表等。
同时在测试过程中，需要注意安全措施，避免电击和其他潜在的风险。
如果不具备相关知识和技能，建议找专业的技术人员进行继电器的检测和维修。
继电器综合试验装置的参数特点是怎样的呢 继电器操作规程
继电器综合试验装置的参数特点是怎样的呢继电器操作规程继电器综合尝试装置为保护继电器通用测量仪器，应用于电流、电压、时间、两头等继电器与跳、合闸试验，存在坚固结实耐用、容积小、重量轻、性能全，便于照料等特征。
继电器综合尝试装置为保护继电器通用测量仪器，应用于电流、电压、时间、两头等继电器与跳、合闸试验，存在坚固结实耐用、容积小、重量轻、性能全，便于照料等特征。
继电器综合试验装置技能参数：1、源电压：～220V±10% 50HZ2、最大额外输入定量：1KVA3、可调交流电流输入：0—～100A（～7.5V）0—50A（～15V）4、可调交流电压输入：0—～440V（～2.5A）0—～220V（5A）0—～100V（20A）5、可调直流电压输入：0——110V（8A）0——350V（3A）6、电流，电压表能显现各档位的数据（0—50A和0—100A档需求外接规范电流表。
）7、时间测试范畴：0—19.999S8、容积：320×260×210mm9、重量：20kg紧要特点支持手动配置、SCL自动解析配置、报文监听配置、读取保存配置等四种配置方式，便利对数字测试仪进行配置；支持对模拟小信号的配置；支持对网络中的报文监听及分析、数字输出波形的监视、有效值与相位的计算；支持SCL解析/报文监听配置与当前配置内容进行对比，快速定位配置差异，供应覆盖配置功能，快速完成调试任务；SG2023 光数字继电保护测试仪支持序号偏差、丢帧测试、同步测试、品质测试、序号跳变、错值测试等多种采样值异常模拟；完备的试验功能，能够对各种类型的保护装置及元件进行测试；独特的继电器特性模块，包含国内外绝大部分型号继电器的特性模板，只需输入定值即可直观的显示对应保护元件的特征图形；SG2023 光数字继电保护测试仪供应完备的电气信号量及状态量的显示；多种模拟量参数的设置方式：可以任意选择相—地、相—相、序重量、阻抗等输入方式，并可任意切换；独特的输出信号自定义模块，可以依据需要编辑各种多而杂的信号输出流程；SG2023 光数字继电保护测试仪功能介绍供应4路100Mbps光纤以太网接口，可用于输出符合IEC61850—9—2/9—1规约的采样值报文，同时还可以用于GOOSE报文发送与接收；可输出3路符合IEC60044—8规范的FT3格式采样值报文；对于采样值报文，其通道功能、通道数目、采样速率、ASDU数目等均可进行自由设置；对于GOOSE报文，其通道数目、发送间隔时间、掌控块信息等均可自由配置；兼容传统模拟开关量处理，供应8路模拟开关量输入和4路模拟开关量输出，同时开入量能够自动识别带电位和空接点的输入信号支持12路模拟小信号输出；支持12路直流电压源输出；支持GPS同步；供应1个RJ45以太网口，负责与上位机软件通信；完备的信号指示：在前面板上供应IEC61850—9—2/9—1以及GOOSE的光纤以太网接口的链接和收发状态指示，以及IEC60044—8的光纤接口的发送状态指示，全部硬接点的开入、开出量在前面板上均有相应的状态指示灯；全部光纤接口均为SG接口，接线稳定牢靠；—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器综合测试台操作规程
一、技术性能
1、电源电压：单相交流电50Hz±2Hz，AC220±10%，最大功率<1K W
2、直流电压值±0.5%±2d，交流电压值：±0.5%±2d
3、绝缘电阻值：±3%±3d
二、设备交接使用
1、填写设备运行情况
三、操作步骤
1、拆开继电器罩进行清洗擦干。
2、用橡皮刷子擦拭继电器接点。
3、用酒精擦拭衔铁。
4、用摇表校正接点电阻。
5、测试齐度、接点压力。
6、用电脑测试电气特性、线圈电阻、时间特性。
7、关闭各部电源，将被测继电器移出工作台。
8、用螺丝刀上好继电器罩，贴上测试标签，注明测试时间。
9、测试完成后，将测试结果录入数据库。
四、紧急情况处理
在操作过程中，如发生测试设备漏电，要立即切断设备电源，然后对设备进行检修。
五、校准
测试台每年应进行一次校准工作。
六、注意事项：
1、操作前，操作人员应穿戴好劳保用品。
2、测试前要检查测试台是否接地，工作是否正常，使用的工具要保证安全可靠。
3、继电器放到测试台上，要保证继电器在测试时不会滑动。
4、继电器微机操作时，为保证系统安全，要由系统管理人员专人操作和维护，其他人员不得操作该系统。
5、测试结束后，应切断电源，将继电器从测试台上取下，清理好所使用的工具，并清扫测试台。
七、设备运行中故障的查询和排除
操作过程中，如发生故障，电源故障找电工维修，测试台故障，则联系厂家维修人员维修，操作人员不得私修乱拆。
