垃圾焚烧发电厂工艺流程简介

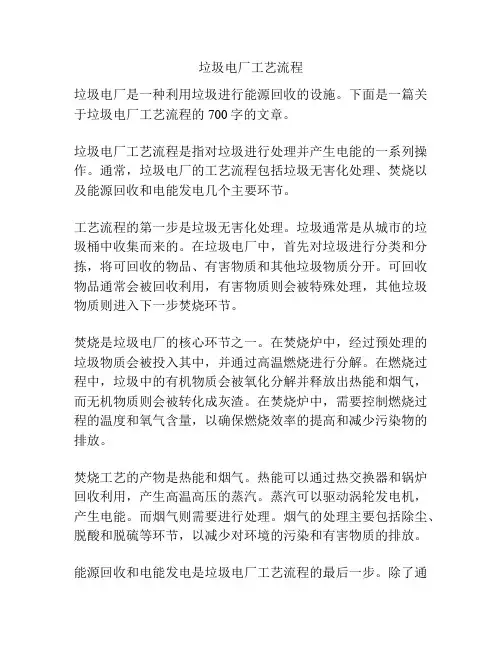

垃圾电厂工艺流程
垃圾电厂工艺流程垃圾电厂是一种利用垃圾进行能源回收的设施。
下面是一篇关于垃圾电厂工艺流程的700字的文章。
垃圾电厂工艺流程是指对垃圾进行处理并产生电能的一系列操作。
通常，垃圾电厂的工艺流程包括垃圾无害化处理、焚烧以及能源回收和电能发电几个主要环节。
工艺流程的第一步是垃圾无害化处理。
垃圾通常是从城市的垃圾桶中收集而来的。
在垃圾电厂中，首先对垃圾进行分类和分拣，将可回收的物品、有害物质和其他垃圾物质分开。
可回收物品通常会被回收利用，有害物质则会被特殊处理，其他垃圾物质则进入下一步焚烧环节。
焚烧是垃圾电厂的核心环节之一。
在焚烧炉中，经过预处理的垃圾物质会被投入其中，并通过高温燃烧进行分解。
在燃烧过程中，垃圾中的有机物质会被氧化分解并释放出热能和烟气，而无机物质则会被转化成灰渣。
在焚烧炉中，需要控制燃烧过程的温度和氧气含量，以确保燃烧效率的提高和减少污染物的排放。
焚烧工艺的产物是热能和烟气。
热能可以通过热交换器和锅炉回收利用，产生高温高压的蒸汽。
蒸汽可以驱动涡轮发电机，产生电能。
而烟气则需要进行处理。
烟气的处理主要包括除尘、脱酸和脱硫等环节，以减少对环境的污染和有害物质的排放。
能源回收和电能发电是垃圾电厂工艺流程的最后一步。
除了通过蒸汽发电机产生电能外，垃圾电厂还可以将热能用于供热和供暖。
通过热水管道和换热器，垃圾电厂可以向周围的居民和企业提供热水和暖气。
这样，垃圾电厂不仅能够解决垃圾处理的问题，还能够提供可再生的清洁能源。
总之，垃圾电厂工艺流程是将垃圾转化成能源的一系列操作。
从垃圾无害化处理、焚烧和能源回收，到电能发电和热能利用，每个环节都起着重要的作用。
垃圾电厂的工艺流程不仅能够实现垃圾的有效处理，还能够获得清洁能源，减少对自然资源的依赖，对环境友好。
随着对可持续发展的需求不断增加，垃圾电厂将在未来发挥更加重要的作用。
垃圾焚烧发电厂焚烧烟气处理工艺流程
垃圾焚烧发电厂焚烧烟气处理工艺流程1、目前国内外基本采用往复式炉排炉垃圾焚烧技术，垃圾抓斗将仓内垃圾提升到给料斗，通过给料槽连续不断加料到炉排入口。
在推料器的作用下，垃圾首先进入排炉干燥区，通过炉排的动作，垃圾在炉排上往前移动到燃烧区，最后到达燃烬区，确保垃圾在850℃-1100℃高温下得到充分燃烧。
2、焚烧炉的上部即为锅炉，焚烧炉出来的烟气温度约为850℃，首先被焚烧炉上部第一通道的水冷壁管吸收部分热量，然后烟气继续冲刷屏式受热面及过热器，烟气中大部分的热量在这里被吸收，最后经过省煤器时将剩余的热量再吸收一部分，尾气排至烟气净化系统。
3、在烟气流动的同时，汽水也在流动，一般来说汽与水的流动和烟气的流动是逆向的，方便换热。
一般来说，锅炉给水经除氧器由给水泵输送，经省煤器预热后送至锅筒，然后经水冷壁和屏式受热面进一步加热，产生出汽水混合物进入锅筒。
饱和蒸汽在锅筒内被分离出来，经过过热器进一步加热，最后产生出过热蒸汽，送往汽轮机。
采用炉排炉焚烧垃圾、余热利用进行发电是目前比较主流的垃圾减量化、资源化处理方式。
焚烧后垃圾减容量可达90%、减重量可达80%以上，大大减少了垃圾填埋处置用地，节约土地资源，降低环境污染，提高环保效益。
随之而来，烟气能否达标排放、灰渣能否安全处置就成了最关键的问题。
烟气中含有烟尘、二嗯英、重金属、酸性气体等有害物质，对居民健康、生存环境影响深远，必须有效去除。
随着近年来烟气的处理工艺不断发展，普遍认同的较为经济可靠的烟气净化工艺为：SNCR炉内脱氮+半干法脱酸+干法脱酸+活性炭吸附+布袋除尘”，它具有净化效率高、无须对反应产物进行二次处理的优点，处理后的烟气，可满足《生活垃圾焚烧处理污染控制标准》（GB18485-2014），部分指标可达到欧盟2010/75/EC要求。
随着国家对环保要求的进一步提高，一些大中型城市的环保部门对烟气排放指标提出了更高的要求。
垃圾焚烧发电工艺流程
垃圾焚烧发电工艺流程图工艺流程简述：1、垃圾接收、贮存及运输系统垃圾接收、储存及输送系统是指垃圾进厂到垃圾焚烧炉给料斗入口之间的所有工艺和设备。
系统流程：满载垃圾运输车进厂“时经检视、称重，按指定路线和信号灯指示驶向垃圾倾卸平台卸料。
运输车倒行至指定的垃圾卸料门前，从开启的卸料门处，在重力作用下将垃圾卸入垃圾储坑。
垃圾经过垃圾起重机搅拌、充分混合、脱除一定的渗滤液之后，送入垃圾焚烧炉给料斗。
系统主要包括以下设施：电子汽车衡、垃圾卸料大厅(垃圾卸料平台)、垃圾卸料门、垃圾贮坑、垃圾起重机。
（1）垃圾接收车辆入厂称重前，由厂内专职人员根据《垃圾供应与运输协议》要求进行车辆检查，车辆需符合要求才能引导称重。
经称量后的垃圾运输车按指定路线和信号灯指示通过栈桥驶入卸料大厅，运输栈桥起于厂外，顶部采用弧形顶棚，由于栈桥为卸料大厅及垃圾坑补风入口，栈桥可自然维持负压。
垃圾卸料大厅供垃圾车辆的驶入、倒车、卸料和驶出，以及车辆的临时抢修。
垃圾卸料大厅为密闭式布置，卸料区为室内布置了气幕机，以防止卸料区臭气外逸以及苍蝇飞虫进入。
为了保障安全，在垃圾卸料口设置阻位拦坎，以防垃圾车翻入垃圾池。
卸车平台在宽度方向有1%坡度，坡向垃圾仓侧，垃圾运输车洒落的渗沥液，流至垃圾仓门前的地漏，汇集到管道中，导入渗沥液收集池。
垃圾卸料平台设垃圾卸料门，卸料门前装有红绿灯的操作信号，指示垃圾车卸料，为保证卸料门开启与垃圾抓斗作业相协调，卸料门]的开启信号传至垃圾抓斗操作室。
卸料门可防止有害噪音、臭气及粉尘从垃圾池扩散至大气。
在卸料平台的相应部位设置供水栓，以利于清洗卸料时污染的地面，卸料平台设计有一定的坡度使之易于排出清洗污水；在卸料大厅进、出口处设置空气幕，以防臭气外逸。
在停炉检修时，设置除臭风机抽取垃圾贮坑臭气，经活性炭除臭装置处理达标后经排气简排入大气。
（2）垃圾贮存垃圾贮存设施主要是垃圾贮坑，为半地下结构，它不仅能贮存垃圾，而且能够对垃圾进行搅拌、混合和脱水等处理。
垃圾焚烧发电专业术语
垃圾焚烧发电专业术语垃圾焚烧发电专业术语：一、垃圾焚烧发电基本概念垃圾焚烧发电是一种将垃圾通过高温氧化分解转化为热能，并进一步转化为电能的技术。
这种技术通过将垃圾投入燃烧炉中，在高温条件下将垃圾燃烧，产生高温燃烧气体，再经过余热锅炉和蒸汽涡轮机发电机组的作用，将热能转化为电能。
二、垃圾焚烧发电的工艺流程1. 垃圾投放和预处理：将生活垃圾经过分类处理后投放到焚烧炉中。
预处理包括垃圾破碎、除铁、除磁等工序。
2. 燃烧过程：垃圾在焚烧炉内完成氧化分解过程，生成燃烧气体和灰渣。
燃烧过程中的关键参数有燃烧温度、燃烧时间和氧气供应。
3. 燃烧气体处理：燃烧气体进入除尘器进行除尘处理，去除其中的颗粒物和有害气体。
4. 余热回收：燃烧过程中产生的高温烟气通过余热锅炉，将热能转化为水蒸汽。
5. 发电：蒸汽驱动涡轮机发电机组，将热能转化为电能。
6. 排放处理：对于燃烧过程中产生的灰渣、烟气和废水进行处理，确保排放达到环保要求。
三、垃圾焚烧发电的关键设备和技术术语1. 焚烧炉：用于垃圾的燃烧过程，包括炉膛、炉排、炉墙等部分。
2. 余热锅炉：通过余热回收，将烟气中的热能转化为水蒸汽，用于发电。
3. 蒸汽涡轮机：利用高温高压蒸汽驱动涡轮旋转，带动发电机发电。
4. 除尘器：对燃烧气体中的颗粒物进行去除，确保排放达到环保要求。
5. 烟囱：用于排放燃烧过程中产生的废气，确保废气排放高度和流速达到规定要求。
6. 废水处理系统：对燃烧过程中产生的废水进行处理，去除其中的有害物质。
7. 燃烧控制系统：对燃烧过程中的温度、氧气供应等参数进行控制，确保燃烧效果和发电效率。
8. 垃圾分类系统：对生活垃圾进行分类处理，分别投放到不同的焚烧炉。
四、垃圾焚烧发电的优势和挑战1. 优势：a. 能够有效处理大量生活垃圾，减少垃圾填埋的需求。
b. 通过能源回收，实现垃圾资源化利用，减少对传统能源的依赖。
c. 通过燃烧过程，可以有效消除垃圾中的有害物质，减少环境污染。

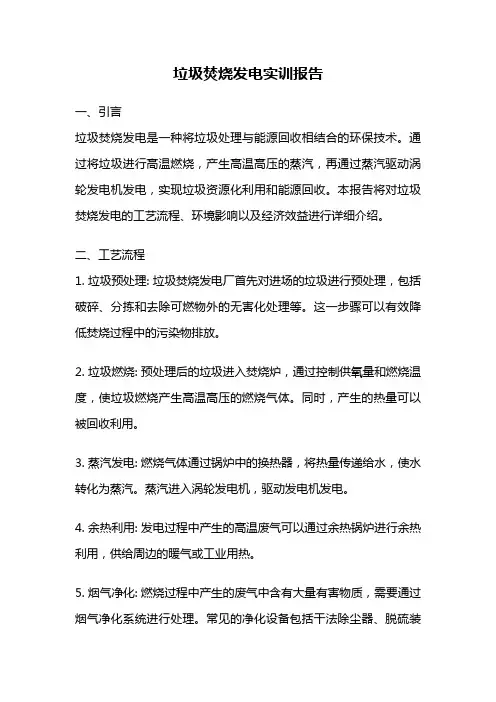

垃圾焚烧发电实训报告
垃圾焚烧发电实训报告一、引言垃圾焚烧发电是一种将垃圾处理与能源回收相结合的环保技术。
通过将垃圾进行高温燃烧，产生高温高压的蒸汽，再通过蒸汽驱动涡轮发电机发电，实现垃圾资源化利用和能源回收。
本报告将对垃圾焚烧发电的工艺流程、环境影响以及经济效益进行详细介绍。
二、工艺流程1. 垃圾预处理: 垃圾焚烧发电厂首先对进场的垃圾进行预处理，包括破碎、分拣和去除可燃物外的无害化处理等。
这一步骤可以有效降低焚烧过程中的污染物排放。
2. 垃圾燃烧: 预处理后的垃圾进入焚烧炉，通过控制供氧量和燃烧温度，使垃圾燃烧产生高温高压的燃烧气体。
同时，产生的热量可以被回收利用。
3. 蒸汽发电: 燃烧气体通过锅炉中的换热器，将热量传递给水，使水转化为蒸汽。
蒸汽进入涡轮发电机，驱动发电机发电。
4. 余热利用: 发电过程中产生的高温废气可以通过余热锅炉进行余热利用，供给周边的暖气或工业用热。
5. 烟气净化: 燃烧过程中产生的废气中含有大量有害物质，需要通过烟气净化系统进行处理。
常见的净化设备包括干法除尘器、脱硫装置和脱硝装置等。
三、环境影响1. 大气污染物排放: 垃圾焚烧发电过程中会产生二氧化硫、氮氧化物、颗粒物等大气污染物。
合理设计和运行垃圾焚烧发电厂的烟气净化设备，可以有效减少污染物排放。
2. 固体废弃物处理: 垃圾焚烧发电可以将垃圾进行有效处理，减少对土地资源的占用。
同时，焚烧后的残渣可以通过资源化利用或填埋处理等方式进行处理。
3. 噪音污染: 垃圾焚烧发电厂的运行会产生一定的噪音，对周边居民造成影响。
合理的噪音控制措施可以减少噪音对周边环境的影响。
四、经济效益1. 能源回收: 垃圾焚烧发电可以将垃圾中的有机物转化为能源，实现能源的回收利用。
这对于资源紧缺的地区尤为重要。
2. 发电收益: 垃圾焚烧发电厂可以通过售电获取经济收益。
根据发电量和电价，可以计算出发电收益。
3. 垃圾处理成本节约: 相比于传统的填埋或堆肥处理方式，垃圾焚烧发电可以减少垃圾处理的成本。
垃圾焚烧工艺流程
垃圾焚烧工艺流程
《垃圾焚烧工艺流程》
垃圾焚烧是一种处理城市生活垃圾的常见方法。
它通过将垃圾在高温高压下进行化学变化，最终转化为灰烬和热能。
垃圾焚烧工艺流程主要包括前端垃圾处理、燃烧和废渣处理等步骤。
首先，前端垃圾处理阶段包括收集、运输和分类。
垃圾收集后，经过运输车辆将垃圾运送至焚烧厂。
在到达焚烧厂后，垃圾需要经过人工或机械分类，将可燃垃圾和不可燃垃圾进行分离，以确保燃烧过程中的效率和安全性。
其次，燃烧阶段是垃圾焚烧工艺的核心环节。
在高温高压的环境下，垃圾被烧成灰烬，并释放出大量热能。
这些热能可以被用来发电或供暖，实现资源的有效利用。
同时，燃烧后产生的废气需要经过脱硫、脱硝等处理过程，减少对环境的影响。
最后，废渣处理阶段是垃圾焚烧工艺的末端环节。
经过燃烧后剩下的灰渣需要进行固化处理，以确保其对环境的安全性。
固化处理过程中通常会使用水泥等材料将灰渣固化成坚固的废渣块，以便于储存和处理。
综上所述，《垃圾焚烧工艺流程》包括前端垃圾处理、燃烧和废渣处理等环节，通过高温高压下的化学变化，将垃圾转化为灰烬和热能，实现资源的有效利用和环境的保护。
垃圾发电工艺流程介绍
城市生活垃圾处理正为什么焚烧处理垃圾中外垃圾处理的主要方案环保与安全意义土地资源保护国家的垃圾产业政策垃圾项目成功的关键垃圾的燃烬——热灼减率≤5%正污染物排放控制❖恶臭控制❖渗沥水处理❖灰、渣处理 企业的可持续发展❖烟气处理❖噪声控制垃圾焚烧应严格按照《生活垃圾焚烧污染控制标准》等有关标准要求，对烟气、污水、炉渣、飞灰、臭气和噪声等进行控制和处理，防止对环境的污染。
❖二恶英的控制与处理处理技术之工艺路线正▪垃圾焚烧处理方式介绍▪生产工艺流程框图垃圾收集垃圾运输垃圾储存恶臭控制渗滤液处理燃烧、燃烬余热发电蒸汽供热大气污染防治灰、渣处理项目可行性之风险篇正۞风险预测❖政策风险❖技术风险❖经营风险谢谢土地资源保护正▪减少垃圾填埋用地▪不再需要填埋所耗覆盖用土正国家的垃圾产业政策本项目符合国家的产业政策，是国家积极推广的项目垃圾焚烧处理方式介绍正➢炉排炉➢回转炉➢流化床焚烧炉➢滚筒焚烧炉生产工艺回旋流式流化床垃圾焚烧系统（TIF ）正焚烧炉进料装置余热锅炉不燃物排出装置垃圾储坑反应塔布袋除尘器卸料平台焚烧灰及飞灰汽轮发电机省煤器地磅催化剂填充塔废气加热器垃圾吊车蒸气缸正回旋流型焚烧炉（TIF）TIF是由下列三要素构成，炉内无传动机械结构，砂在炉内作回旋运动。
▪流动空气的风量差左右的空气量比中央部分多。
▪倾斜式炉床由中央向炉的两端之不燃物排出口倾斜。
▪屈折效果从左右二侧部分向上吹的砂被屈折板阻挡回流到炉的中央部分。
滚筒式焚烧炉特点正滚筒式垃圾焚烧炉的滚筒具有较低的表面温度，因此设备损坏程度较炉排炉更低。
同时，垃圾翻动更剧烈，燃烧更充分。
正垃圾收集城市的生活垃圾，将由市政环卫部门负责统一收集。
正垃圾运输对于垃圾运输，应采用密闭式垃圾专用运输车，将垃圾从全市各垃圾点运抵垃圾焚烧发电厂的垃圾池，所有运载垃圾的车辆，在出厂前均须经过清洗，保证所经过的道路，及厂区环境的清洁，避免垃圾运输过程中的污染。
正垃圾储存垃圾贮存于垃圾池内，垃圾池是一个密闭且微负压的水泥坑，一般可贮存5天的垃圾量，垃圾池在宽度方向有0.2％坡度，垃圾池设有隔栅门，使垃圾污水通过隔栅沿污水沟流入污水槽。
垃圾焚烧发电工艺流程
资源化
减量化
无害化
2022/1/14
4
垃圾焚烧发电工艺流程
2022/1/14
5
垃圾焚烧发电工艺流程
国内炉排炉生活垃圾发电厂处理1吨垃圾上网电量约为250—350Kwh,相当于节约81— 114kg标煤，减排202—283kg二氧化碳。
垃圾焚烧发电 工艺流程
垃圾焚烧发电工艺流程
垃圾焚烧发电工艺流程
2022/1/14
3
垃圾焚烧发电工艺流程
生活垃圾由垃圾封闭运输车运至发电厂→电子汽车衡过磅→卸入封闭的垃圾料坑内→ 垃圾经抓斗→给料斗→推料器→焚烧炉，在焚烧炉内高温燃烧，焚烧产生的烟气将水加 热，并生成蒸汽，蒸汽驱动汽轮机组发电，焚烧产生的烟气经尾气处理装置净化后达标 排放，焚烧产生的炉渣可以作为一般废物处理，布袋除尘器处理的飞灰作为危险废物加 螯合剂固化处理。机械往复式炉排炉分五个燃烧区域，其主要流程为：抓斗将垃圾从垃 圾池送入落料槽，在给料机的推送下进入炉膛，落在倾斜的炉排上，垃圾在床面上有序 翻动、滑动，完成干燥、预燃、着火和燃烧过程，直至燃烬，炉渣经出渣机排出炉外， 然后外运制砖。
2022/1/14
11
垃圾焚R+半干法＋活性炭吸附＋袋式除尘”烟气净化工艺，焚烧炉设 SNCR脱氮脱销系统接口，处理后的烟气能够达到《生活垃圾焚烧污染控制标准》 GB18485-2014标准要求。
◎ 废渣处理：包括飞灰和炉渣。飞灰设固化稳定化处理，采用螯合剂稳定化工艺，通过 浸毒试验，达到《生活垃圾填埋场污染控制标准》（GB16889-2014），运送至填埋厂填 埋处理；炉渣经处理后外运综合利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垃圾焚烧发电厂工艺简介
我司垃圾焚烧发电厂均采用先进的二段式炉排炉工艺，工艺流程如下：
生活垃圾由垃圾封闭运输车运至发电厂→电子汽车衡过磅→卸入封闭的垃圾料坑内→垃圾经抓斗→给料斗→推料器→焚烧炉，在焚烧炉内高温燃烧，焚烧产生的烟气将水加热，并生成蒸汽，蒸汽驱动汽轮机组发电，焚烧产生的烟气经尾气处理装置净化后达标排放，焚
烧产生的炉渣可以作为一般废物处理，布袋除尘器处理的飞灰作为危险废物加水泥与螯合剂固化处理。
二段式垃圾焚烧炉排分为逆推段和顺推段两个燃烧区域，其主要流程为：抓斗将垃圾从垃圾池送入落料槽，在给料机的推送下进入炉膛，落在倾斜的逆推炉排上，垃圾在床面上不断翻滚、搅拌，完成干燥、着火和燃烧过程，随后在逆推炉排的末端，经过一段落差，掉入水平的顺推炉排床面上，继续燃烧，直至燃烬，炉渣经出渣机排出炉外，然后外运制砖。
二段式型焚烧炉，该焚烧炉在燃烧时可控制燃烧温度。
可将该炉的焚烧温度控制在l050℃以内，并保证炉内温度大于850℃时，烟气停留时间＞2s，氧气浓度％(控制在～％)。
当烟气从炉内排出时，采用降温措施迅速将烟气温度降低，并且在设计流程时，尽量减少烟气从高温到低温(600～200℃)过程的停留时间，以抑制二噁英的生成，保证烟气在处理系统内的温度＜250℃。
经采取以上措施，可最大限度地抑制二噁英的生成减少排放，保护布袋除尘器的特种布料不受损坏。
在综合反应塔和袋式除尘器之间的水平烟道内，喷入活性碳粉末，可对残留的二噁英类等有毒有害气体进行吸附。
在布袋除尘器中，当烟气通过由颗粒物形成的滤层时，残存的微量二噁英（或重金属）仍能与滤层中未反应的Ca(OH)2粉末、活性碳粉末发生反应，从而进一步得到净化，最终达到﹤Nm3的欧盟排放标准。
垃圾储坑产生的臭气，主要成分有甲烷（CH4）、硫化氢（H2S）、氯化氢（HCl），还有无味的二氧化碳（CO2）等气体，为了防止臭气外逸，处理整个垃圾储坑采取严格的密封处理外，垃圾储坑采用负压
运行，以免垃圾臭气与灰尘造成对环境的污染，在垃圾储坑上部设有吸风口，将垃圾储坑产生的臭气由一次风机抽吸作为燃烧用空气送入焚烧炉，两台炉平均每小时抽走储坑50000立方米臭气作为锅炉燃烧空气，在锅炉中经过850-1050℃的高温燃烧，大部分才臭气被分解，未被分解的尾气经我司的烟气处理系统后即可达标排放。
三废处理：
1、烟气处理：采用“SNCR+半干法＋活性炭吸附＋袋式除尘”
烟气净化工艺，焚烧炉设SNCR脱氮系统接口，处理后的烟
气能够达到《生活垃圾焚烧污染控制标准》GB18485-2010
征求意见稿标准要求。
2、废渣处理：包括飞灰和炉渣。
飞灰设固化稳定化处理，采
用水泥和螯合剂稳定化工艺，通过浸毒试验，达到《生活
垃圾填埋场污染控制标准》（GB16889-2008），运送至填埋
厂填埋处理；炉渣经处理后外运综合利用。
3、渗滤液处理：垃圾池渗滤液经导排通廊流入收集池，经自
控自吸泵送入渗滤液处理站调节池，处理工艺按“预处理
+UASB+MBR+NF”工艺，处理达《污水综合排放标准》
（GB8978-1996）中的三级标准，排入最近的污水管网。
