无盘工作站配置方案
PXE无盘工作站搭建
PXE⽆盘⼯作站搭建之前搭建了PXE⾃动化安装操作系统，现搭建⼀个PXE⽆盘⼯作站，跟PXE安装系统类似，只是PXE安装操作系统是客户端通过访问http 或者ftp的⽅式，下载安装所需要的系统⽂件，⽽PXE⽆盘⼯作站是提供已安装好的操作系统⽂件，⽤挂载的⽅式，把整个操作系统挂载到远程服务器上，让其运⾏挂载盘上的操作系统。
环境介绍：1、⼀台1c2g的VMware虚拟机，操作系统为CentOS7.9，IP地址为192.168.1.11。
2、需要准备好已安装好的系统⽂件，这⾥就拿CentOS7.9版本来举例⼦。
3、需要搭建DHCP、TFTP、NFS等服务。
4、准备好系统内核⽂件vmlinuz（系统镜像⾥有）、镜像⽂件initrd.img（系统镜像⾥有）、pxe引导⽂件pxelinux.0（安装syslinux，在/usr/share/syslinux下）。
5、这⾥只介绍单个⼯作站，如果你需要多个⼯作站，那么你可以配置多个nfs⽬录，把每个系统隔离开来。
环境搭建1、安装DHCP和TFTP，这⾥不多做介绍，请参考，配置、⽂件存放位置都⼀样，这⾥配置tftp服务的根⽬录为/var/lib/tftpboot/netboot。
1.1、把vmlinuz、initrd.img、pxelinux.0⽂件复制到/var/lib/tftpboot/netboot下。
1.2、创建启动菜单mkdir /var/lib/tftpboot/netboot/pxelinux.cfgcat <<EOF > /var/lib/tftpboot/netboot/pxelinux.cfg/defaultdefault autoprompt 0label autokernel vmlinuzappend initrd=initrd.img root=nfs:192.168.1.11:/nfs selinux=0 ip=dhcp rw nomodeset vga=0x0314EOF参数介绍：prompt 0 表⽰⼯作站⽴即启动，1 表⽰⼯作站等待选择kernel 指定内核⽂件initrd 指定镜像⽂件root 指定nfs路径selinux 设置selinuxrw 设置⼯作站系统为可读写nomodeset 这个参数是配合后⾯的vga=参数⼀起使⽤，设置分辨率vga 这个参数值是设置分辨率，0x 表⽰⼗六进制，0314 表⽰800*600 16 位⾊；若⽆特殊需求，建议删除这2个参数2、准备nfs服务的共享⽬录。
f.Lab3.配置iSCSI引导无盘工作站!!!
4.
在‘选择安装类型’页面，选择‘基于角色或功能的安装’ ，然后单击‘下一步’ 。
5.
在‘选择目标服务器’页面，从服务器池中选择服务器（DC1） ，然后单击‘下一步’ 。
6.
在‘选择服务器角色’页面，勾选‘DHCP 服务器’ （弹出提示对话框，单击‘添加功能’） ，单击‘下一步’ 。
7.
在‘选择功能’页面，单击‘下一步’ 。
3.
之后去进入系统启动界面，配置基本参数后，登录系统使用。
16. 在‘租用期限’页面，单击‘下一步’ 。
17. 在‘配置 DHCP 选项’页面，勾选‘否，我想稍后配置这些选项’ ，单击‘下一步’ 。
完成 18. 返回‘DHCP’控制台，右击‘作用域’后单击‘激活’ 。
19. 在‘DHCP’控制台，右击‘’后单击‘授权’ 。

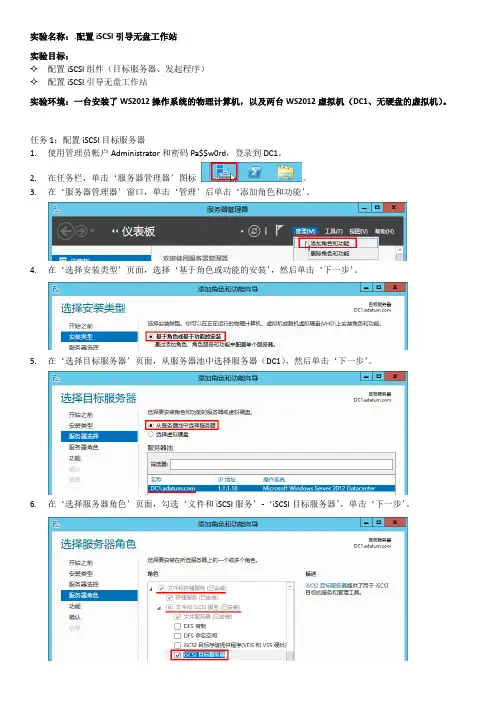

实验名称：.配置 iSCSI 引导无盘工作站 实验目标： 配置 iSCSI 组件（目标服务器、发起程序） 配置 iSCSI 引导无盘工作站 实验环境：一台安装了 WS2012 操作系统的物理计算机，以及两台 WS2012 虚拟机（DC1、无硬盘的虚拟机） 。
任务 1：配置 iSCSI 目标服务器 1. 使用管理员帐户 Administrator 和密码 Pa$$w0rd，登录到 DC1。 2. 3. 在任务栏，单击‘服务器管理器’图标 。
注：如果计算机没有自动连接 iscsi 设备，那么：在启动界面，将鼠标移入虚拟机窗口，单击左键。在显示网卡 MAC 地址后，按 Ctrl+b 键。
在 iPXE 界面，输入 dhcp，按 ENTER 键。输入 sanboot iscsi:1.1.1.10::::.microsoft:dc1-boot-target， （注意字符小写！ ）按 ENTER 键。之后计算机会连接 iscsi 设备，加载系统映像。
Win2000无盘工作站教程
Win2000无盘工作站教程1．配置服务器，点击"Active Directory"，点击"启动"，按照默认安装。
服务器域名设置为"nic"，NetBIOS名会默认为"NIC"安装过程要求配置"DNS"时，选择"是"，并按默认安装配置"DHCP"服务，在"DHCP"窗口中正确的选项是"pxeserve [192.168.0.1]"，假如选项是"pxeserve [127.0.0.1]"〔如下图〕，那么将其更正右键点击，选择"新建作用域"，设置名称为"PXEDHCP"，IP地址范畴设"192.168.0.10"到"192.168.0.210"。
配置DHCP选项时，一样不用设置，直截了当"下一步"安装完成。
激活此作用域，配置"作用域选项"，在其中添加"006 DNS 服务器"，值为"192.168.0.1"，添加"015 DNS 域名"，值为"nic"；配置"服务器选项"，添加"006 DNS 服务器"，值设置为"192.168.0.1"，添加"015 DNS 域名"，值为"NIC"以上设置完成后，右键点击"pxeserve.nic[192.168.0.1]"，点击其中的 "授权"。
关闭窗口，重新启动运算机，"DHCP服务"配置成功，其标志为"红色向下箭头"转变为"绿色的向上箭头"。
网吧纯千兆无盘配置方案
网吧纯千兆无盘配置方案无盘其实大家都知道，使用无盘并不完全是为了节约硬盘费用，主要是在简化管理的一种方案，从费用上看，无盘其实比有盘更花钱，因为无盘对线路的要求更高，综合布线的时候必须采用质量好的网络线.6类或超3类，超5类屏蔽线，单箱线材的成本比有盘高一倍，交换机的采购也是一样，纯千兆的网管型主干交换机，次级连交换机的交换机价格都很高，再加上服务器的采购和做一个有盘网吧差不多，如果有朋友想单纯为了节约的LI的使用无盘的话，这个无盘的效果肯定是上不去的，随着游戏越来越大，动不动就好儿个G对网络要求越来越高，新投资网吧做纯千兆无盘系统是必然了，放眼未来，不管怎么样千兆无盘肯定是必须的。
千兆交换机无盘交换机的选择是关键，口询，市场上支持千兆以太网技术的千兆交换机产品种类众多、厂商也较多，如何在这些品种繁多的设备中选择适合的设备，是一个需要慎重考虑、费时了解并难以权衡选择的难题。
所以，一般在我们进行设备的评估选择时，要注意以下儿个方面:产品的类型；产品所支持的千兆端口密度和种类;产品的性能;产品售后服务如何;产品的可管理特性和产品安全可靠性等方面。
在进行选购时，提醒用户要注意以下儿个主要参数: 端口应用方面:按端口的组合LI前主要有三种，纯口兆端口产品、白兆和千兆端口混和产品，纯千兆产品，每一种产品所应用的网络环境都不一样，如果是应用于核心骨干网路上，最好选择全千兆产品，如果是处于上连骨干网上，选择白兆+千兆的混和产品，如果是边缘接入，预算多一点就选择混和产品，预算少的话，直接采用原有的纯白兆产品。
性能指标:交换机端口性能指标主要指各端口每秒能够处理的数据包的数量。
该值越大，交换机性能越强劲。
如要购买工作组交换机，建议选择拥有24个或48 个端口的10/100Mbps交换机，如果考虑到整体性能的提升，用百兆+千兆混和也是不错的选择，中心交换机建议选择固定端口的纯lOOOMbps交换机。
无盘服务器网卡的选择IntelPRO/lOOOTServerAdapterlntelPRO/lOOOFServerAdapter两款服务器千兆网卡IntelPRO/lOOOTServerAdapter和IntelPRO/lOOOFServerAdapter无论从功能还是性能上来说，都是出类拔萃的产品，因此分别获得《网络世界》的铜线网卡和光纤网卡〃编辑选择奖〃。
无盘工作站解决方案
无盘工作站解决方案无盘工作站解决方案引言随着云计算和虚拟化技术的迅猛发展，无盘工作站作为一种新型的解决方案逐渐受到关注。
传统的工作站需要安装操作系统和应用程序在硬盘上才能运行，而无盘工作站通过网络从服务器获取操作系统和应用程序进行运行，从而减少了本地存储和维护成本。
本文将介绍无盘工作站的基本概念、优势和具体实施方案。
1. 无盘工作站的基本概念无盘工作站是一种通过网络获取操作系统和应用程序运行的工作站。
它不需要本地的硬盘存储，而是从中央服务器或云端获取所需的软件和数据。
在无盘工作站的架构中，终端设备通常只需要有一个最基本的引导程序来启动网络连接，接收并执行从服务器传输的系统镜像。
这种架构能够大大降低设备的成本，简化设备维护，提高系统灵活性和安全性。
2. 无盘工作站的优势2.1 成本优势无盘工作站采用集中的服务器或云端存储和运行应用程序，因此可以大幅降低终端设备的成本。
传统的工作站需要配置较大的硬盘用于存储操作系统和应用程序，而无盘工作站只需要一个最基本的引导程序，无需本地存储和维护软件。
这使得无盘工作站特别适合于大规模部署和节约成本的场景。
2.2 管理简化无盘工作站的管理更加简化。
由于所有的应用程序和操作系统都集中在服务器或云端，系统管理员可以在中心服务器上进行统一的应用程序部署、更新和管理。
而终端设备的维护只需要保持网络连接正常即可，大大简化了维护工作，减少了管理员的工作量。
2.3 灵活性和安全性无盘工作站具有更高的灵活性和安全性。
用户可以根据需要从任何终端设备访问自己的工作站，并且可以快速切换不同的工作环境。
由于应用程序和数据都存储在中央服务器或云端，数据的安全性得到了更好的保障。
即使终端设备丢失或损坏，用户的数据仍然可以通过其他终端设备进行访问和恢复。
3. 无盘工作站的实施方案3.1 虚拟化技术无盘工作站的实施依赖于虚拟化技术。
虚拟化技术可以将一台物理服务器划分为多个虚拟机，每个虚拟机可以独立运行不同的操作系统和应用程序。
Linux无盘工作站搭建
Linux无盘工作站网络环境构建说明书脉山龙股份公司1 无盘工作站及其原理1.1 无盘工作站无盘工作站是没有硬盘的计算机终端。
它本身不含有硬存储设备，机器引导时需要借助网络上的服务器来传输操作系统启动文件到本地内存，才可以完成启动。
因此，无盘工作站必须具有CPU、主板、内存、网卡和远程启动设备。
远程启动设备主要以芯片的形式固化或接插在网卡上，在系统启动时负责连接服务器，获取IP地址，指导服务器上的操作系统启动文件到本地内存的传输。
目前，远程启动芯片主要有RPL和PXE两种，后者为前者的升级版，目前正在被广泛使用。
1.2 PXE芯片启动原理PXE芯片在远程启动时，首先要进行一个DHCP会话过程来获取一个IP地址和相关信息，以便进行后续的文件传送；IP地址获取成功后，PXE芯片触发TFTP会话过程，根据DHCP过程获取的相关信息向服务器请求启动文件，服务器接到请求后，根据本地策略，发送相应的启动文件，工作站接收到启动文件后，开始本地启动过程。
以上是PXE芯片无盘工作站启动过程的简单描述，DHCP协议的相关内容可参考RFC2131标准化文档，TFTP协议的相关内容可参考RFC1350标准化文档。
对于Linux操作系统来说，PXE所需要下载的启动文件是配置文件和内核文件。
其中，配置文件在DHCP应答报文中包含，通过TFTP会话过程获取；内核文件的名称和位置在配置文件中给出，同样需要通过TFTP会话过程获取；内核文件获取成功后，系统开始进行本地启动，当启动过程进行到需要装载文件系统时，PXE会根据配置文件，向服务器请求连接根文件系统（该文件系统为NFS网络根文件系统）所对应的服务器目录，若成功，则启动结束。
下页图1-1给出了这一过程的交互模型。
Linux无盘工作站的详细启动流程如下：Step 1 工作站加电，PXE芯片进行自检；Step 2 准备启动，PXE芯片发送DHCP请求；Step 3 服务器收到工作站送出的请求，发送DHCP应答，内容包括客户端的IP地址，预设网关，DNS服务器及开机映象文件（配置文件和内核）位置；Step 4 工作站上的PXE芯片根据配置文件位置，开始TFTP会话请求下载该文件；Step 5 加载映象文件，开始本地启动，挂载NFS网络根文件系统；Step 6 出现Login行，启动成功。
Windows NT 4.0下无盘工作站的建立
Windows NT 4.0下无盘工作站的建立安装Windows NT无盘工作站必须选用支持NT远程启动的网卡。
在众多的网卡中，卡号前六位数字为0020AF和00608C的网卡直接支持NT的远程启动，如果你选用的网卡是这两种，那么你就可以忽略本文中添加网卡部分的内容。
一、准备工作设NT安装在D:\WINNT目录下,工作站网卡I/O=300,IRQ=3,BOOTADRESS=C800(尽量用此设置),其卡号前六位为0000E8（通过网卡的附带程序测得）。
1.通过“控制面板 网络 添加 协议”添加DLC通讯协议。
2.通过“控制面板 网络 添加 服务”添加“远程启动服务”。
3.通过“控制面板 服务”激活“服务”对话框,在“启动类型”选项中选中“自动”,再单击“确定”即可。
二、在DOS6.22下添加网卡1.将网卡的MS－DOS驱动程序复制到D:\WINNT\RPL\BBLOCK\NDIS目录下,一般其扩展名为.DOS。
2.新建一个D:\WINNT\RPL\BBLOCK\NETBEUI\adapter目录(其中adapter为变量，代表网卡名)。
将网卡驱动盘上的PROTOCOL.INI和F复制到此目录下。
3.编辑F,确保刚才复制的＊.DOS和PROTOCOL.INI工作路径的正确性。
重新编辑F,将“EXE BBLOCK\ ～～～”一行改为“EXE BBLOCK\ ～～～”,并另存为F。
4.在MS－DOS方式下执行RPLCMDD:\WINNT\RPLCMD适配器引导Config配置文件服务代理商WKSTA[退出]:V(Vender)(Adapter Boot Config Profile Vender[Quit])Add Del Enum:A(Add)VenderName=0000e8(输入卡号前六位)all other parameters are optionalVenderComment=适配器引导Config配置文件服务代理商WKSTA[退出]:B(Boot Block)Add Del Enum:ABootName=boot1VenderName=0000e8(对应VenderName)BbcFile=BBLOCK\NETBEUI\adaper\F(注意修改adapter)all other parameters are optionalBootComment=WindowSize=适配器引导Config配置文件服务代理商WKSTA[退出]:C(Config)Add Del Enum:AConfigName=config1BootName=boot1(对应BootName)DirName=dosDirName2=dos622FitShared=fits\dos622.fitFitPersonal=fits\dos622p.fitall other parameters are optionalConfigComment=My Config for Dos6.22(新配置)DirName3=DirName4=适配器引导Config配置文件服务代理商WKSTA[退出]:Q三、建立DOS6.22的无盘工作站1.将DOS6.22的文件复制到D:\WINNT\RPL\RPLFILES\BINFILES\DOS622下,并解除MSDOS.SYS和IO.SYS的S和H的属性。
无盘工作站设置详解
5. 拷贝PROTOCOL.INI文件
将网卡驱动盘上的PROTOCOL.INI文件拷贝到C:\WINNT\RPL\BBLOCK\NETBEUI\NE目录下,如网卡驱动盘上无此文件，可将C:\WINNT\RPL\BBLOCK\NETBEUI\NE2000目录下的PROTOCOL.INI文件拷贝到C:\WINNT\RPL\BBLOCK\NETBEUI\NE目录下。
Adapter Boot Config Profile Vender Wksta [Quit] C
Add Del Enum: A
ConfigName=DOS622NE （自定义的ConfigName，不能与已有的同名）
BootName=DOSNE （与上一步BootName对应）
8. 重新启动该工作站，以普通无盘站用户帐号登录，执行WIN即可进入Windows。
B）添加网卡BOOK BLOCK 记录
C:\WINNT\RPLCMD
Adapter Boot Config Profile Vender Wksta [Quit] B
Add Del Enum:A
BootName=DOSNE （与下一步BootName对应）
VenderName=52544C (网卡ID号的前6位)
其中，computername为远程启动服务器的计算机名。在程序运行后有下面几个命令：
A：用于修改不完整的网卡记录。
B：用于修改BOOK BLOCK 记录，可设置F文件路径。
C：修改配置记录，可用来指出系统目录映射关系文件（DOS622.FIT、DOS622P.FIT、WIN95.FIT、WIN95P.FIT）的路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无盘工作站系统及其硬件配置
一:无盘工作站系统
1:系统描述
随着各个企业计算机和网络应用的不断深入，企业内部、企业同外界进行信息交换和资源共享的要求日益增加。
为了使各种生产、销售数据和管理信息在企业内部准确、可靠、快速地进行传递，加强企业各部门间的联系，提高工作效率，实现资源共享、共同作业、统一管理来降低运作及管理成本，因而中小企业非常有必要建立一个内部局域网络。
实现企业自动办公信息平台。
无盘，简言之，一个网络中的所有工作站上都不安装硬盘，全部通过网络服务器来启动，这样的网络就是无盘网络，这些工作站称为无盘工作站。
NxD无盘的基本实现原理简而言之就是利用底层技术通过网络将服务器上的磁盘映像文件模拟成硬盘，并从其启动。
无盘网络的本意一个是为了降低工作站的成本，另一个就是为了管理和维护的方便。
试想，如果把工作站要用到的操作系统的软件都放到服务器上，系统的管理和维护、软件的升级都只需要在服务器上完成，这对网络管理员来说的确是福音。
无盘网络的突出优点就在于节省投资、易于管理、方便维护。
2:产品特性
◆√.自主知识产权产品，其他公司都是盗版美国Ardence的BXP
产品。
◆√.服务器支持Linux/Windows。
◆√.客户端支持DOS/Windows 2000/Windows
XP/windows2003/windows vista/Linux。
◆√.BAW专利技术支持所有主板和网卡的PNP。
◆√.支持NForce2,3,4,5全系列网卡。
◆√.一键式全自动安装和恢复.
◆√.服务端支持直接读取硬盘。
◆√.服务端支持多网卡绑定，网络流量不再是瓶颈。
◆√.服务器端支持多服务器同步技术，多台服务器也可一次完成
更新维护。
◆√.首创了单映像在线更新技术，使得整个网络系统在正常的运
行情况下，也可以对磁盘进行更新作。
◆√.提供磁盘更新点与还原点，等于让系统加了两道保险锁。
◆√.每个客户端都有同步的功能，也可以设置任意大小的附加盘
进行个性化存储。
◆√.服务端可以采用为Linux系统，从根本上杜绝了大部分病毒
的传播。
◆√.采用磁盘快照技术，就是客户端存在病毒文件，也是以普通
的数据文件存在，无法传播。
◆√.客户端对服务端的映像文件或磁盘有可控制权限，根据需求
和设置达到完全保护的功能。
3:无盘好处
◆节省资金每个工作站都不用硬盘，节约大量资金。
但这不是无
盘的主要优点。
◆易管理工作站10秒自动还原，由于无硬盘，所以不怕随意关
机或人为破坏。
◆速度快12秒进WinXP, 这是有盘无法想像的。
服务器用高速磁
盘阵列，加上大内存，大缓存，高速CPU，所以响应速度极高，
使普通工作站性能大幅提升。
◆内容丰富每个工作站都共享服务器开放资源。
◆安全性好独一无二的超级保护功能足以让有盘工作站相形见
绌，不怕恶意攻击和破坏，实现无人值守及零维护，再也不用整
天手忙脚乱地Ghost硬盘了。
4:应用领域
无盘网络系统可以应用在网络教室，企业内部局域网、网吧、酒店、点歌娱乐行业及一切无盘网络的组建和改造。
二:无盘工作站硬件配置
编号产品名
称型号数
量
备注
1 CPU Xeon 5506 1 Xeon5506(四核) 3级缓存集成内存控制
2 主板Intel 5500 1 超微主板，行业最高芯片组
3 内存ECC/4GB 3 12G DDR3 REG ECC
4 硬盘300G SAS 3 希捷SAS 服务器专用硬盘15.5K
5 硬盘500G 企业盘 3 西部数据服务器专用硬盘
6 网卡Intel 82574L 2 Intel 82574L * 2
7 机电4U 1 服务器4U机箱磐石600电源
8 阵列卡———8SAS+6 SATA (扳载LSI 1068E)
二:无盘工作站费用
1:无盘软件费用
软件费用：1500元/年
加密狗费用：300元 2：无盘工作站硬件费用 16800元。
