九年级物理电路图复习题
九年级电学作图卷
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图
3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.
5．(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是
图1 6．（江苏省宿迁市）如图所示，当闭合开关S后，电路中最容易
损坏的是
A．灯泡L B．电流表A
C．电压表V1D．电压表V2
7．（福州市）图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
8．(云南)一种声光报警器的电路如图3所示。
闭合开关S1和S2后，会出现的现象是（）
A．灯亮，铃响B．灯亮，铃不响
c．灯不亮，铃响D．灯不亮，铃不响
9．（攀枝花市）如图1所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( ),若并联则该
10．（福州市罗源、平潭）为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。
下面能实现只在黑暗且有声音时灯才亮的电路原理图是
A B C D
11、（上海浦东）如图10所示电路中有两个小灯，请在图中○内，
分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
12．在图17中，根据标出的电流方向，从电池、电流表、电压表三个元件中选出两个元件，并将所选的元件符号填入电路的空缺处．要求：灯L1和L2串联，且都能发光．
13．指出图15示电路的三处错误：
图17
（1）
（2）
（3）
14．一蓄电池正负极磨损不清但仍可以使用，请设计实验判断出它的正负极（用三种方法）。
1．在下图11中请你以笔代线将根据甲图中的电路图连接好电路。
（其中A1的量程为0～0.6A，A2的量程为0～3A）
15.(梅州)如图7所示，甲是玩具电风扇的电路图，请在乙图中连。
人教版初中物理九年级电学部分电路图专题练习(含答案)
人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。
2．根据下面的实物电路在右边的方框内画出相应的电路图。
3．根据图的实物示意图，在右边虚线框内画出对应的电路图。
4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。
5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。
（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。
7．将图中的实物对应的电路图画在虚线右边。
8．根据如图所示的实物电路，请你在方框内画出对应的电路图。
9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。
10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。
13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。
15．请根据图1的实物图在如图2方框内画出对应的电路图。
16．根据图所示的电路图连接实物图。
17．根据实物图画出相应的电路图。
18．根据图中所示的实物连接图，在右边的方框中画出电路图。
19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。
注意：实物图导线不得交叉。
20．请你在方框内画出实物图的电路图。
21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。
（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。
24．画出该实物电路严格对应的电路图。
25．根据左边的电路图，连接右边的实物图。
26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。
九年级物理电路图专题训练
一、填空题1、分析如图所示的电路，完成下面的问题：(1)若使L1、L2串联，则应闭合______，断开______．(2)若使L1、L2并联，则应闭合______，断开______．(3)若闭合S1、S3，而断开S2，此时灯________亮，灯________不亮．(4)若闭合S3，而断开S1、S2，此时灯L1________，灯L2________(选填“亮”或“不亮”)．2、如图所示，电源电压为6V，闭合开关后，电流表A 1示数为0.5A，电流表A 2示数为0.2A．试回答下列问题：(1)电阻R1、R2的连接方式是________联．(2)电流表A 1测量通过____________的电流，电流表A 2测量通过______的电流，电压表V 测量____________两端的电压．(3)通过R 1的电流是________A，通过R 2的电流是________A，电路中的总电流是________A.(4)电压表的示数是________V，R 1两端的电压是________V，R 2两端的电压是________V.(5)闭合开关后，若某时刻R 1发生断路，则电流表A 1示数________，电流表A 2示数________，电压表V 示数________(均选填“变大九年级物理电路图专题训练”“变小”或“不变”)．3、在如图所示的电路中，灯L 2与电铃____联，要使灯L 1发光，必须闭合开关______。
4、如图所示的电路，为使L1、L2组成串联电路，应该闭合开关____；为使L1、L2组成并联电路，应该闭合开关____________；开关S1、S2和S3不能同时闭合，因为这样会造成短路，烧坏_______(填“灯泡L1”“灯泡L2”或“电源”)。
5、如图所示电路中，若只需灯L 1发光，则用导线连接__________接线柱；若连接B、C 接线柱，则灯L 1、L 2____联；若要使灯L 1、L 2并联，则接线柱A 与B 连接，接线柱C 与____连接。
九年级物理电路图连接专题训练
初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
红灯绿灯前门后门S 1S 2S 3第14题6．请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。
VL 1L27、根据下面的实物连接图，在右面的框中画出对应的电路图。
8、如图3所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲、乙都是电压表D．甲是电压表，乙是电流表9、在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是 ( )A．甲是电流表，乙是电池组 B．甲是电池组，乙是电流表C．甲是电压表，乙是电池组 D．甲是电压表，乙是电流表10、在图2-6的家庭电路中A、B两处装上最合适的元件（用符号表示）.11、请按用电常识及安全用电原则把图中电灯和三脚插座接入电路中.第1题第2题12、请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．13、请同学们将图连成符合安全用电原则的照明电路。
火线零线地线第3题第4题14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．15、在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．第5题第7题16、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

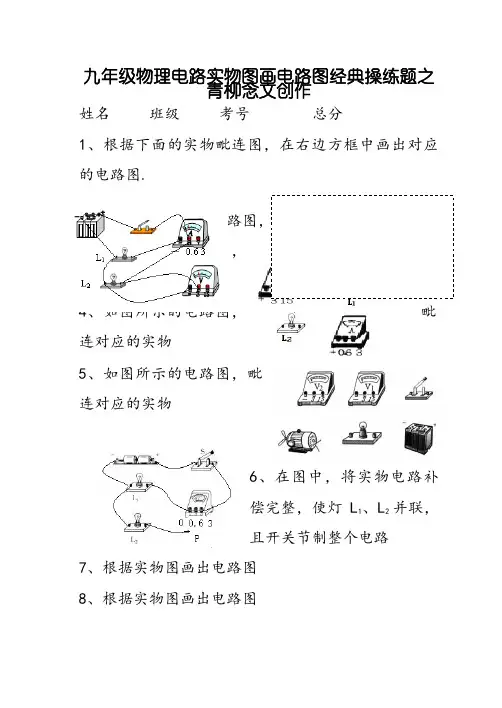

九年级物理电路实物图画电路图经典练习题
九年级物理电路实物图画电路图经典操练题之
青柳念文创作
姓名班级考号总分
1、根据下面的实物毗连图，在右边方框中画出对应的电路图.
2、根据如图所示的电路图，毗连对应的实物图
3、如图所示的电路图，毗连对应的实物
4、如图所示的电路图，毗连对应的实物
5、如图所示的电路图，毗
连对应的实物
6、在图中，将实物电路补
偿完整，使灯L1、L2并联，
且开关节制整个电路
7、根据实物图画出电路图
8、根据实物图画出电路图
10、根据实物图画出电路图
9、在图3中按要求将两只伏特表接入电路，并画出相应的电路图.
要求：V 1测总电压，V 2测L 2电压
10、将下图画成电路图，如在图中只改动一根导线 使电流表能直接测出两只小灯泡中的总电流，画出这根导线， 并把改过后的电路图画出来. 11、在图5上用笔划线暗示导线把各电路元件按要求
毗连起来，要求：L 1、L 2并联；用开关节制整个电路；电流表测L 1的电流；用滑动变阻器改变通过L 2的电流大小且滑片向左移动时灯L 2变亮.根据你的毗连
在右边方框内再画出相对应的电路图.
12、用笔划线代替导线，将下图所示的电
路元件毗连起来，要求L1、L2串联，电压表V1测L1两头的电压（估计在2V~3V 之间），电压表V2测
图3 V 1
V 2
S L
L
改过后的电路图
L 1
L 2 2
1 L 2
L 1
L1、L2两头的电压（估计在5V~6V之间），并在右侧的方框内画出电路图.
13、根据下面的实物毗连图，在右边方框中画出对应的电路图.。
九年级物理《家庭电路》作图题专练
九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2、请用笔画线代替导线在下图中连接家庭电路。
要求：开关控制灯泡，三孔插座直接接入电路。
3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。
青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。
其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。
请在虚线框内画出符合实际的电路图。
6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。
请根据所学知识，用笔画线将剩余的部分补充完整。
10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。
开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
人教版九年级物理：典型电路作图题20道(含答案及解析)
九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
九年级物理上册电路图专题练习.
九年级物理上册电路专题练习1、在图中所示的电路中，开关S是用来控制_________，开关S1是用来控制_________，开关S2是用来控制_________．2、下面图中两灯连接的电路中不属于并联的是（）A、B、C、D、3、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路．其中电流A1能正确测量灯L1的电流的是（）A、B、C、D、4、在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A1的量程为0～0.6A，A2的量程为0～3A）5、有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你计制出这个电路，在下边空白处画出电路图．6、如图所示，当S 1、S 2断开时，能亮的灯是 _________ ，它们是 _________ 联的；当S 1、S 2闭合时，能亮的灯是 _________ ，它们是_________ 联的；当S 1闭合，S 2断开时，能亮的灯是_________ ．7、某同学照图所示的电路图将实物连接起来，闭合开关S 后，观察电流表读数如下的示数，A 1的示数是0.5A ，经过L 2的电流是另一条支路中的两倍．求：（1）L 2中的电流是多少安培？（2）干路中电流表的读数是多少？（3）两表的量程分别应取多大的量程．8、根据图所示电路，闭合S 后，请回答下列问题．（1）电压表V 1和V 2分别测量的是哪些电灯或哪个电灯的电压？（2）若V 1的读数是2.0V ，V 2的读数是5V ，则L 2两端的电压是多少伏？（3）在图中标出两个电压表的正、负接线柱．图中两电压表的量程是否相同？为什么？9、如图1所示电路，要使灯L 1、L 2组成串联电路，应闭合开关 ；要使L 1、L 2组成并联电路应闭合开关 ，同时闭合 是绝对不允许的。
10、如图3所示，设电压表 、 、 的示数分别为U 1、U 2、U 3，当U 1=3V ，U 2=4.6V ，则U 3= V ，当U 1=30V ，U 3=46V 时，U 2= 。
九年级物理培优训练----电路图、实物图专题
九年级物理培优训练----电路图、实物图专题类型一：简单串并联电路一、根据电路图连实物图1、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
2.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
3、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
4、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
5.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
6.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
二、根据实物图画电路图7、根据如图的实物图，在右侧虚线框内画出相对应的电路图。
8、根据如图的实物图，在右侧虚线框内画出相对应的电路图。
9.根据如图的实物图，在右侧虚线框内画出相对应的电路图。
10、根据如图的实物图，在右侧虚线框内画出相对应的电路图。
11、根据如图所示的实物图画出对应的电路图。
12.根据如图所示的实物图画出对应的电路图。
13、根据如图所示的实物图画出对应的电路图。
三、根据要求设计相应的电路图、实物图14、将图中的各器材连成电路。
要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
15.根据以下要求，用笔画线连接实物电路图。
（1）只闭合开关S1时，红灯发光，绿灯不发光；（2）开关S1、S2都闭合时，两灯都发光；（3）只闭合开关S2时，两灯均不发光。
16、如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。
要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
请连线图中实物。
17、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。
请设计电路将下图连接起来。
18.健健为抗击新冠疫情设计一个病床呼叫电路。
要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫。
九年级物理电路图与实物图及答案
九年级物理电路图与实物图一．选择题〔共3小题〕1．〔2021•宝坻区一模〕图为一实物电路连接图，图中是某同学所画出其对应电路图，正确是〔〕A ．B．C．D．2．〔2021•岳阳〕与所示实物图相对应电路图是下列图中〔〕A ．B．C．D．3．〔2021•成都〕在图中四幅电路图中，与如下图实物图对应是〔〕A ．B．C．D．二．解答题〔共27小题〕4．〔2021•菏泽〕根据图1所示实物连接图，在图2框中画出电路图．5．〔2021•贵阳〕用笔画代替导线完成图中电路实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2总电流，导线不能穿插．6．〔2021•徐汇区一模〕在图中所示电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2电流．并请标出电源“+〞、“﹣〞．7．〔2021•金山区二模〕在图中〇里填上适当电表符号，当电键闭合时电路能正常工作．8．〔2021•江津区模拟〕根据图1电路在图2方框内画出电路图．9．〔2021•甘谷县模拟〕根据实物图画出电路图10．〔2021•临清市二模〕如图1所示，是“滑动变阻器改变电路中电流〞实物图，请您在图2虚线方框内画出与实物图相对应电路图．11．〔2021•资阳模拟〕根据实物图，画出相应电路图．12．〔2021•海城市模拟〕画出如图对应电路图．13．〔2021•澄海区模拟〕根据如下图实物连线图，在右边虚线框内画出对应电路图．〔要求连线要横平竖直，尽量使电路图简洁美观〕14．〔2021•番禺区一模〕在如下图电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2电流．15．〔2021•静安区一模〕在如下图电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1电流．16．〔2021•黄浦区三模〕在如下图电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2电流．17．〔2021•大连〕将如图中各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．18．〔2021•梅州模拟〕如下图为一个电学实验实物连线图，请在右边方框中画出其对应电路图〔要求标明电流表正、负接线柱〕．19．〔2021•南沙区一模〕如图甲所示电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1电流，并在乙虚线方框内画出对应电路图．20．〔2021•济阳县模拟〕请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1电流〔通过L1电流小于0.6A〕．21．〔2021•宿迁二模〕在下列图中请你以笔代线将根据甲图中电路图连接好电路．〔其中A1量程为0～0.6A，A2量程为0～3A〕22．〔2021•永州〕请依据图1所示电路图，用笔画线代替导线将答题卡图2所示实物图补充连接成完整电路．23．〔2021•花都区一模〕请根据图甲实物连接图，在图乙虚线方框内画出对应电路图．24．〔2021•南海区模拟〕根据甲所示电路图，将图乙中实物，用笔画线表示导线，将它们连接起来〔导线不能有穿插〕．电流表A1示数为2.5A，通过L1电流是1.1A．25．〔2021•西藏〕按照图甲电路图，把图乙中所示实物连接起来．26．〔2021•龙湖区模拟〕小明连接了如下图电路，请在方框内画出它电路图．27．〔2021•天河区一模〕连接实物图，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路．28．〔2021•苍溪县模拟〕在图①②中两图均为L1、L2组成并联电路，请在图中错误处打“×〞，并加以改正．29．〔2021•黔东南州〕根据如下图实物图，在虚线框内画出对应电路图．30．〔2021•兰州〕如下图为一实物电路，请画出所对应电路图．九年级物理电路图与实物图参考答案与试题解析一．选择题〔共3小题〕1．〔2021•宝坻区一模〕图为一实物电路连接图，图中是某同学所画出其对应电路图，正确是〔〕A ．B．C．D．考点：根据实物图画电路图．专题：电流和电路．分析：分析实物图构造，明确电路元件连接方式、开关所处位置以及控制灯，据此选择正确选项．解答：解：由实物电路图可知，灯L1与L2并联，其中S控制L1所在支路，因为A图是两灯串联、B图S在干路上、D图S控制L2，所以ABD错，C图正确．应选C．点评：此题考察了根据实物连接图确定相应电路图，分析电路构造、明确各电路元件连接方式是正确解题关键．2．〔2021•岳阳〕与所示实物图相对应电路图是下列图中〔〕A ．B．C．D．考点：根据实物图画电路图．专题：电流和电路．分析：根据电流流向法先判断出两个灯泡连接方式，再看开关位置后，即可得出哪个图是正确．解答：解：电流从电源正极出发，依次经过两个灯泡、开关回到负极；故A电路图与实物连接对应．应选A．点评：会判断出串并联电路，会根据实物图判断正确电路图，注意电流从正极流出，最后回到负极．3．〔2021•成都〕在图中四幅电路图中，与如下图实物图对应是〔〕A ．B．C．D．考点：根据实物图画电路图．专题：图像综合题．分析：根据电流流向法先判断出两个灯泡连接方式，再看开关位置后，即可得出哪个图是正确．解答：解：由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两个支路，一条流通过电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负极，故电路图A与实物电路图相符；应选A．点评：此题考察根据实物图画电路图，关键是明白电路中各个用电器连接情况，根据实物图画电路图是整个初中物理难点，也是中考必考内容．二．解答题〔共27小题〕4．〔2021•菏泽〕根据图1所示实物连接图，在图2框中画出电路图．考点：根据实物图画电路图．专题：作图题；电流和电路．分析：〔1〕由实物图画电路图方法：从电源正极开场，依次画出各元件，直到电源负极．〔2〕电压表并联在用电器两端．解答：解：从电源正极开场依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表两端；如下图：点评：根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图要求画出电路图．5．〔2021•贵阳〕用笔画代替导线完成图中电路实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2总电流，导线不能穿插．考点：实物电路连接．专题：作图题；电流和电路．分析：由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯总电流说明开关和电流表位于干路．解答：解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下列图所示：点评：此题考察了正确连接电路能力：先要判断电路连接形式，再从电源一极开场连起，先串后并，且在连接时开关状态是断开．6．〔2021•徐汇区一模〕在图中所示电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2电流．并请标出电源“+〞、“﹣〞．考点：电路组成．专题：图像综合题．分析：灯L1和灯L2并联时，首首相联、尾尾相连接到电流表负接线柱上即可；电流表与被测电路串联，开关与被控制电路串联．解答：解：使电源正极与L2右接线柱相连，开关与电源负极相连，如下列图所示：点评：此题考察了根据题意连接实物图和，属于根底知识，也是我们要掌握根本技能．7．〔2021•金山区二模〕在图中〇里填上适当电表符号，当电键闭合时电路能正常工作．考点：电路图及元件符号．专题：图像综合题．分析：电流表要串联在电路中使用，而电压表要与被测用电器并联；首先判断图中各圆圈位置，以及和用电器连接方式，再结合仪表使用方法进展分析．解答：解：由电路图可知，上面电表应为电流表，如果是电压表，则L2断路，灯泡不能正常发光，下面电表应为电压表；如果为电流表，则L2短路，灯泡不能正常发光；电路图如下图．点评：此题考察了电流表和电压表使用方法．解题关键是明白电压表是并联使用，电流表是串联使用．8．〔2021•江津区模拟〕根据图1电路在图2方框内画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：分析电路构造，明确电路元件连接方式，然后根据实物电路图作出电路图．解答：解：由实物电路图可知，灯L1与L2并联，开关S1控制L1，S2控制L2，电路图如下列图所示．点评：此题考察了根据实物电路图作电路图，分析电路构造，明确各电路元件连接方式是正确作图前提与关键．9．〔2021•甘谷县模拟〕根据实物图画出电路图考点：根据实物图画电路图．专题：作图题．分析：从实物图可以看出，两个灯泡并联，开关S控制整个电路，S2控制L2支路，根据要求画出电路图即可．解答：解：如下图点评：会识别串并联电路，会根据实物图画出正确电路图．10．〔2021•临清市二模〕如图1所示，是“滑动变阻器改变电路中电流〞实物图，请您在图2虚线方框内画出与实物图相对应电路图．考点：根据实物图画电路图．专题：电流和电路．分析：先分析电路连接情况，按照画电路图要求表示出电路连接即可．解答：解：从电源正极出发，依次连接开关、滑动变阻器、电流表、灯泡到负极，组成串联电路，故电路图如图：点评：此题考察根据实物图画电路图，关键是会判断各元件连接方式．11．〔2021•资阳模拟〕根据实物图，画出相应电路图．考点：根据实物图画电路图．专题：图像综合题．分析：先分析各元件连接方式，然后用导线将各元件依次连接起来，电压表测量用电器两端电压，是电流表串联在电路中测量电流，根据实物图完成电路图．解答：解：该电路为灯泡根本电路，开关控制整个电路，电压表并联在灯泡两端，流表串联在电路中，测电路中电流；因此从电源正极依次串联灯泡、电流表以及开关回到电源负极，最后将电压表并联在灯泡两端；如下列图所示：点评：此题考察根据实物图画电路图，关键是明白实物图中各个用电器连接方式，根据实物图画电路图是整个初中物理难点也是中考必考内容．12．〔2021•海城市模拟〕画出如图对应电路图．考点：根据实物图画电路图．专题：图像综合题．分析：根据实物图图可知，两灯泡并联，开关控制干路，电流表A1测量灯泡L1支路电流，电流表A2测量干路上电流．解答：解：由图知：电流从电源正极流出，分成两支：①一支经电流表A1灯泡L1；②灯L2；然后再集合到一起经电流表A2回到电源负极．电压表并联在L2两端，根据实物图完成电路图即可．如下图：点评：此题考察根据实物图画电路图，关键是分析实物图中电路连接，此题难点是分析出两灯泡和电压表连接情况．13．〔2021•澄海区模拟〕根据如下图实物连线图，在右边虚线框内画出对应电路图．〔要求连线要横平竖直，尽量使电路图简洁美观〕考点：根据实物图画电路图．专题：电流和电路．分析：从实物图中可以看出，电流从正极流出，经过开关，分别流入灯泡L2、电流表和L1，最后回到电源负极．所以两只灯泡并联，开关控制整个电路，电流表测量通过灯泡L1电流．解答：解：从正极开场连接，经开关S后分支，一支经灯泡L2回到电源负极；另一支经电流表、L1回到电源负极；如下图：点评：此题考察根据实物图画电路图，关键是明白实物图中各个用电器连接方式，根据实物图画电路图是整个初中物理难点也是中考必考内容．14．〔2021•番禺区一模〕在如下图电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2电流．考点：实物电路连接．专题：作图题；压轴题．分析：L1与L2并联，电流表测量L2中电流，按要求完成实物图即可．解答：解：如下图点评：会根据条件判断电路连接，会正确画出实物图．15．〔2021•静安区一模〕在如下图电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1电流．考点：实物电路连接．专题：图像综合题．分析：根据要求灯L1和灯L2并联，电流表测通过L1中电流，电流表与L1串联，按要求连接电路即可．解答：解：根据实物电路连接要求，此题开关应是干路开关，灯L1和灯L2并联，电流表与L1串联．如图：点评：此题考察电路连接，会根据要求设计串并联电路，会正确使用电流表．16．〔2021•黄浦区三模〕在如下图电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2电流．考点：实物电路连接．专题：图像综合题．分析：根据题意，确定两只灯泡连接方式为并联，再根据电流表只测量通过灯L2电流，确定电流表位置，据此确定连接导体位置．解答：解：两只灯泡连接方式为并联，电流表只测量通过灯L2电流，故应将灯泡L1右侧接线柱与电流表“0.6〞接线柱相连接．如下图．点评：根据题目要求，先确定电路串并联性质，再明确电流表测量对象，最后确定导线位置，是连接根本思路．17．〔2021•大连〕将如图中各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．考点：实物电路连接．专题：压轴题；电流和电路．分析：R1与R2并联，开关S1控制R1和R2，说明开关S1在干路上，开关S2只控制R2，说明开关S2在R2所在支路上；根据题意依次连接．解答：解：从正极开场连接，经开关S1后分支，一支经灯泡R1回到负极，另一支经开关S2、灯R2回到负极，如图：点评：此题考察根据题意连接实物图和根据实物图画出电路图，关键是明白各个用电器连接情况以及开关控制情况，连接实物图是初中物理难点也是重点．18．〔2021•梅州模拟〕如下图为一个电学实验实物连线图，请在右边方框中画出其对应电路图〔要求标明电流表正、负接线柱〕．考点：根据实物图画电路图．专题：作图题．分析：〔1〕由实物图画电路图方法：从电源正极开场，依次画出各元件，直到电源负极．〔2〕电路图要画方正，元件不要画在拐弯处，元件要分散．〔3〕注意此电路中有串联又有并联，因此画电路图时，要从电源正极出发，顺着导线逐个连接，不要出现短路．解答：解：从电源正极开场，依次画出电流表，再到电源负极．注意：①电流表正负极接线柱标明要正确；②灯泡和开关S1串联；③开关S2和电动机串联④不要出现短路故答案如图：点评：〔1〕掌握物理电学中各元件符号．〔2〕一般从电源正极开场，按照电流方向画出各个元件．〔3〕此电路中有串联又有并联，因此画电路图时，要从电源正极出发，顺着导线逐个连接，不要出现短路．19．〔2021•南沙区一模〕如图甲所示电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1电流，并在乙虚线方框内画出对应电路图．考点：实物电路连接；根据实物图画电路图．专题：作图题．分析：连接实物图时需注意，电流表要与L1串联，两灯泡并联，开关控制干路；并画出相应电路图．解答：解：从正极开场连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如下图：点评：此题考察电路图画法，关键是明白实物图中各个用电器连接情况，根据实物图画电路图是整个初中物理难点，也是中考必考内容．20．〔2021•济阳县模拟〕请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1电流〔通过L1电流小于0.6A〕．。
九年级物理册 电路图和实物图专题复习 试题
电路图和实物图创作人：历恰面日期：2020年1月1日1. 请按照图1所示的电路图将图2中的实物元件连接起来。
2. 画出图4所示实物电路的电路图。
3按要求连接以下实物图，并在方框内画出对应的电路图：〔1〕连接根本电路：〔2〕两盏电灯串联：〔3〕两盏电灯并联：〔4〕两盏电灯并联，开关只控制L1〔5〕两盏电灯并联，开关只控制L2〔6〕两盏电灯串联，伏特计测L1的电压：〔7〕两盏电灯串联，电压表测L2的电压：〔8〕两盏电灯并联，电流表测L1电流：〔9〕两盏电灯并联，电流表只测L2电流9如图电路中，有一根导线尚末连接，请用笔画线代替导线补上。
补上后要求：当滑动变阻器的滑片P向右滑动时，电压表示数减小。
10用笔画线代替导线，把下面图中的三节一样的干电池并联组成电池组，用电压表测这个并联电池组的电压并用开关控制：11用导线把电源、小灯泡、滑动变阻器、电流表和开关连成电路，小灯泡发光，当滑动变阻器的滑片P自中点起向右挪动时，电流表的示数不断减小。
请你根据上述现象画出两种不同的电路图。
画到上方方框内12按照图中所示的电路图，将右边的各元件连接起来〔用笔画线代替导线〕：13如图甲所示，自制的转换开关M上的A、B、C、D是四个按在木板上的图钉，其中B、C 上各套一个曲别针，曲别针与图钉帽严密接触但能转动。
请按图乙所示电路图，以笔画线代替导线将图甲中的器材连接起来。
14、请根据左边实物连接的电路图，画出其电路图。
15、L1和L2并联,请在图中错误之处打上“×〞，加以改正，并在空白处画出正确的电路图。
16、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)一共用一个电池组17、用线条代替导线，将两节干电池、两个一样规格的电灯泡，一只开关〔如图21所示〕连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
18、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．19、在下左图中，根据实物图，画出相应的电路图．20、根据右上图所示的实物图，画出电路图．21、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要穿插，请将图中元件连成电路．22、将图11—19中的电路元件按电路图连接成实物图． (要求导线不穿插)23、请把图4-9中的电路元件连成电路图。
