金属软管规格表汇总
金属软管规格表
金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：
1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：
1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表
快速接头式金属软管性能表
法兰式金属软管性能表
两端钢管焊接金属软管性能表
螺纹式金属软管性能表
通用金属软管标注方法：
吹氧波纹金属软管
在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：
（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃
（4）软管动态弯曲半径取R=(10～12)Dn
双层保温金属软管
说明：
一、用途和特点：1、，外管可同时流动两种不同的流体。
2、外管通蒸汽便于管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
耐磨金属软管
1、金属软网
2、耐磨衬层
3、波纹管
说明：
在炼铁的喷煤系统，炼钢精炼炉以及其它疏导固体物料的场合，用普通金属软管很快就磨破了，NMR
型耐磨金属软管是我公司结合冶金行业实际情况，采用先进技术，自行研究而成。
通过多年来的实际使
用证明：在管体高速流动的颗粒磨损下，本产品磨损小，使用寿命长，深受用户的好评。
常用通径为
DN25-300mm。
真空波纹金属软管
真空波纹金属软管已广泛应用于各种真空机械、排气装置；半导体制造、检测装置；各种超电导机器以及粒子加速器等。
为了方便用户，这里提供两种型号供用户选用，假如用户有特殊要求（连接形式或漏率等），可来电来函联系，我公司将按用户的要求生产制造。
（1）JXKRF
管体材质：SUS304、316L
法兰材质：SUS304
使用压力：P=0.2Mpa（超真空）
漏率1 × 10 -9 托升/秒
（2）JXKRJ
管体材质：SUS316
接头材质：P=0.5Mpa（超真空）
漏率1 × 10 -9 托升/秒
螺旋波纹软管性能参数表
环形波纹软管性能参数表
软管长度计算
安装指南
腐蚀表
四氟软管
聚四氟乙烯软管具有耐酸、碱、盐、溶剂性、耐药性、非粘附性、润滑性等特点广泛应用于化工行业。
它由四氟波纹管、外部不锈钢网套、两端不锈钢法兰或螺纹接头等组成。
（一）法兰型聚四氟乙烯软管性能参数表
（二）螺纹型聚四氟乙烯软管接头代号与高压胶管接头代号一致
P4型多边形伸缩软管
本系列软管是采用全新的成形技术研制成功的，它兼有金属软管和波纹管的特点和优点，还具有可伸缩、可任意弯曲的特点，具其防震耐振动、耐疲劳、耐高温特性大大优于波纹管。
伸缩软管目前主要应用于作燃发动机排气管
路，为管路热涨冷缩的补偿装置。
由于其具有高耐震动、耐疲劳、耐高温的特点，可成倍地提高使用寿命。
本伸缩管配套于汽车、叉车等机车作为发动机与消声气之间的连接排气软管尤为适合；作为船用燃机排气管路也同样适合（可替代波形膨胀节）。
另外，伸缩软管还可用于需要频繁弯曲、耐高温、耐腐蚀的场合；输送非液体热能、颗粒等，且同时管路需弯曲、动态的场合，需做弯曲摆动的管路保护套或补等等。
1、法兰
2、接管
3、套环
4、管体
5、接管
L：压缩时总长
L1：压缩时管件长度
L2：拉伸时管件长度
R：最小弯曲半径<3D
. .
页脚。
金属软管规格表
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
快速接头金属软管
不锈钢耐压金属软管：1.结构：是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送各种介质的柔性元件。
2•特点：耐腐蚀、耐高温、耐低温(-196°C~+420°C),重量轻、体积小、柔软性好。
广泛用于航空航天、石油化工、冶金电力、造纸、纺织、医药食品、烟草、交通等行业3•形式记号：40016 400 460 465 1600 3500 2.54.通用系列：产品型号：HBJR公称通径：DN8〜DN400工作压力：0.6〜l.O(MPa)连接形式：RX21一端球头外套螺母，一端内锥接头连接产品型号：HBJR公称通径：DN4〜DN32工作压力：1.0〜35(MPa)连接形式：RX18/23两端球头外套螺母连接产品型号：HBJR公称通径：DN4〜DN32工作压力：1.0〜35(MPa)连接形式：RX18榫槽接头连接产品型HBJR号：公称通DN18〜DN40径：工作压4.0〜16(MPa)力：连接形式：RX24/25或RX24A一端榫面、一端槽面接头(RX24/25) B两端榫面接头(RX24)55°锥管螺纹连接产品型号：HBJR公称通径：DN8〜DN50工作压力：1.0〜2.5(MPa)连接形式：RX01或RX01/09A两端锥管阳螺纹(RX01)B一端阳、一端阴锥管螺纹(RX01/09) 油任接头连接产品型号：HBJR公称通径：DN15〜DN80工作压力：0.25〜1.6(MPa)连接形式：RX02A或RX02A两端油任接头(RX02A)B两端油任内锥螺纹(RX02)开启式快速接头连接产品型号：HBJR公称通径：DN15〜DN50工作压力：2.5〜4.0(MPa)连接形式：RX66⑺爪型快速接头连接产品型号：HBJR公称通径：DN40〜DN150⑴两端平焊法兰连接产品型号： HBJR公称通径： DN32〜DN600工作压力:0.25〜2.5(MPa)连接形式：RX06 产品型号： HBJR公称通径： DN32〜DN600工作压力： 0.6〜2.5(MPa)连接形式：RX06/15工作压力：1.6〜2.5(MPa)连接形式：RX67⑵一端平焊法兰，一端松套法兰连接⑶两端翻边松套法兰连接产品型号：HBJR公称通径：DN15〜DN300工作压力：0.6〜2.5(MPa)连接形式：RX05⑷凹凸面高压法兰连接产品型号：HBJR公称通径：DN32〜DN200工作压力：4.0〜6.4(MPa)连接形式：RX26/27或RX26A一端凸面法兰，一端凹面法兰连接B两端凸面法兰连接(RX26)(RX26/27)1、储罐用波纹金属软管产品型号：CJR公称通径：DN40〜DN400工作压力：0.25〜2.5(MPa)连接形式：RX06/15 2、泵用波纹补偿器3、泵用波纹金属软管产品型号： HBBB公称通径： DN32〜DN600工作压力： 0.6〜1.6(MPa)连接形式：RX06或RX06/15产品型号： BJR公称通径： DN40〜DN500工作压力： 0.25〜4.0(MPa)连接形式：RX06或RX06/15B 两端凸面法兰连接(RX26) mG2600 1-0.05=631.6kg/h三、例题在一连续干燥器中干燥盐类结晶，每小时处理湿物料为1000kg ，经干燥后物料的含水量由40%减至5%(均为湿基)，以热空气为干燥介质，初始湿 度H 1为0.009kg 水・kg -1绝干气，离开干燥器时湿度H 为0.039kg 水・kg"绝干气,假定干燥过程中无物料损失，试求：(1) 水分蒸发是q mW (kg 水・h -1)； (2) 空气消耗q mL (kg 绝干气・h -1)；原湿空气消耗量q m ,L ，(kg 原空气・h -1)； (3) 干燥产品量q m,G2(kg ・h -1)。

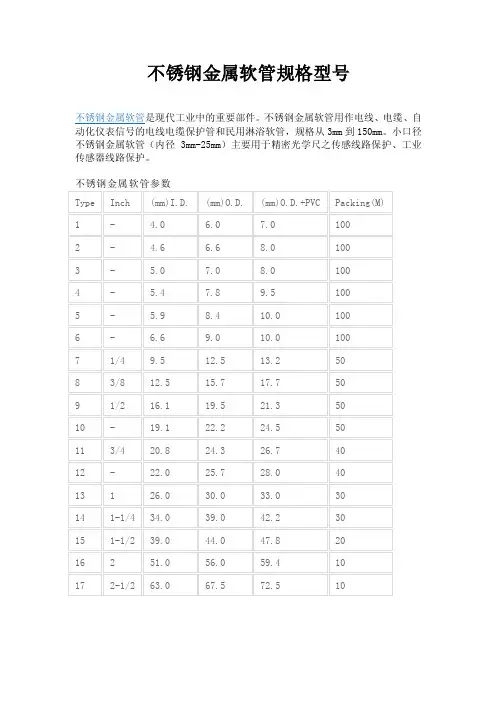

不锈钢金属软管规格型号
不锈钢金属软管规格型号不锈钢金属软管是现代工业中的重要部件。
不锈钢金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管，规格从3mm到150m m。
小口径不锈钢金属软管（内径3mm-25mm）主要用于精密光学尺之传感线路保护、工业传感器线路保护。
不锈钢金属软管参数包塑不锈钢金属软管产品材质: （内层）采用不锈钢软管及特殊绝缘处理；（外层）采用PVC原料（抗紫外线、防老化）。
包塑不锈钢金属软管产品颜色: 黑色、灰色其它颜色可选。
工作温度: -40℃~+160℃ 。
产品特性:1、包塑软管有极佳之防水、绝缘性，抗拉性。
2、包塑软管表面采用PVC材料，且PVC塑料中添加了防火阻燃剂。
3、包塑软管结构为单扣和双扣型，增加抗拉强度、不容易折断或变形。
4、包塑软管弯曲性能好，内部平滑构造，在穿引电线电缆时容易通过。
5、包塑软管防水、防油、防腐蚀，密封性好。
产品美观，结构紧密。
应用领域: 铁路，机车，交通系统工程，空调，各种机械，自动化控制设备，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护。
用途: 保护电线电缆以及达到绝缘、防水、并可增进线缆弯曲美观。
不锈钢金属软管结构不锈钢金属软管是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送不锈钢金属软管各种介质的柔性元件。
二.特点：耐腐蚀、耐高温、耐低温（-196℃~+420℃)，重量轻、体积小、柔软性好。
广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。
1．输送具有腐蚀性的化工介质或有机溶剂。
（例如：装卸氨水、丙酮等）2．输送高温气体、热油等高温介质。
（例如：热蒸汽、导热油等）3．输送低温或超低温介质。
（例如：液氮）4．高温环境下输送水、汽、油等介质。
金属软管规格表
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
金属软管及管接头的规格
按JG/T3053-1998标准JSF-JSB平包塑软管[平包塑金属软管]卡套式金属软管接头DKJ．螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚英称公称外径×壁厚17.00×2.25 φ12（13）3/8″15.87×1.60 #15 5/8″ 3/8″ #12#15 1/2″ 1/2″φ15（21.25×2.75 16） 19.05×1.80 #20 3/4″#20 3/4″）φ20（ 3/4″25.40×1.80 #25 1″ 26.75×2.75 19#25 1″ 1″ #32 1-1/4″31.75×1.80 33.50×3.25 φ25#32 1/4″1- 1-42.25×3.25 1/4″φ32 #40 38.10×1.80 1/2″G1-#40 φ38（40） G1-#50 1/2″ 2″ 50.80×2.00 1-48.00×3.50 1/2″φ51（ 2-1/2″ 63.50×2.50 50#50 ） #70 2″ 60.00×3.50 2″φ64（70）#70 2-#80 3″ 76.20×3.20 1/2″ 1/2″2-75.50×3.75φ75（80） #80 88.50×4.00 3″ 3″4″φ100 #100114.0×4.00 4″140.0×4.50 φ125 5″ #125 5″φ150 6″ #150 6″ 165.0×4.50 φ2008″ 8″ #200注：特殊规格、型号，特殊螺纹可来电订做。
自固式管接头DGJ配套金属软管规格DGJ卡套金属接头对应钢管尺寸螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚外径×壁厚英称公称17.00×2.25 5/8″ 15.87×1.60 φ12（13#15 ） 3/8″ 3/8″#12#15 3/4″ 19.05×1.80 ）16 1/2″ 21.25×2.75 1/2″φ15（#20#203/4″）19φ20（ 26.75×2.75 3/4″ 25.40×1.80 1″#25内螺纹金属软管接头DPN．配套金属软管规格 DPN内螺纹金属软管接头提供螺纹范围公制螺纹M美标螺纹G英制公制NPT德标螺纹PG 英制螺纹PG13.5 3/8″φ12 G3/8″ 3/8″NPT M20×1.5PG13.5 1/2″）φ15（16 G1/2″ 1/2″NPTM20×1.5PG21 M27×2.0 3/4″NP 3/4″）φ20（19 G3/4″ T PG29 1″NPTM33×2.0 1″φ25 G1″PG29 1/4″NPT M42×2.0 1/4″ 1-φ32 G1-1/4″ 1-PG36 1- 1/2″）40 M48×2.0 G1-1/2″ 1/2″NPT 1-φ38（PG48 φ51（502″ M60×2.0 G2″ 2″NPT ）M76×2.0 2-1/2″NPT ）φ64（701/2″ 2- 1/2″ G2- M88×2.0 G3″ 3″NPT ）φ75（803″G4″ M114×2.0 φ100 4″ 4″NPT5″NPT φ125 5″ G5″ M140×2.06″NPT M164×2.0 G6″ 6″φ150。
金属软管的规格
金属软管的规格
金属软管是指由不锈钢、铜等金属材料制成的柔性管道，可承受高压、高温、高强度的工业管道。
金属软管在国内被广泛应用于石油化工、食品药品、造船、机械设备、航空航天等行业，其中不同行业对金属软管的规格要求也不相同。
以下为金属软管的一些常见规格。
1、外径（OD）
金属软管的外径是指金属管子所包裹的整体直径。
一般来讲，金属软管的外径越大，其承压、耐磨、耐高温等性能越强。
外径的单位一般是毫米（mm），如1/4”金属软管的外径为6.35mm。
3、压力
金属软管的承压能力是由金属管材的种类、壁厚等多种因素共同决定的，不同规格的金属软管能够承受的压力也会有所区别。
一般来讲，金属软管的承压能力一般在10-50MPa 左右。
4、长度
金属软管的长度一般是由用户需求或者生产厂家要求而确定的。
不同行业、不同场合的金属软管长度需求也不相同，一般来讲，常见长度为500-4000mm左右。
5、温度范围
由于金属管道的热传导性能较好，所以金属软管在高温环境下的应用广泛。
不同规格的金属软管在承受高温时的温度范围也会有所不同。
6、表面处理
金属软管面处理一般分为两种，一种是电镀铬，一种是不加表面处理。
经过电镀铬的金属软管表面会涂覆有一层光滑的铬膜，可以有效提高金属软管的防腐蚀性能，同时还具有耐高温、耐磨等特点。
但是，电镀铬的金属软管成本较高，不加表面处理的金属软管则成本较低。
金属软管规格表汇总
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
金属软管及管接头的规格
按JG/T3053-1998标准JSF-JSB平包塑软管[平包塑金属软管] DKJ卡套式金属软管接头配套金属软管规格DKJ卡套金属接头对应钢管尺寸螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚公称英称外径×壁厚φ12（13）3/8″ #12 3/8″17.00×2.25 #15 5/8″15.87×1.60 φ15（16）1/2″ #15 1/2″21.25×2.75 #20 3/4″19.05×1.80 φ20（19）3/4″ #20 3/4″26.75×2.75 #25 1″25.40×1.80 φ25 1″ #25 1″33.50×3.25 #32 1-1/4″31.75×1.80 φ32 1-1/4″ #32 1-1/4″42.25×3.25 #40 G1-1/2″38.10×1.80 φ38（40） 1-1/2″ #40 G1-1/2″48.00×3.50 #50 2″50.80×2.00 φ51（50）2″ #50 2″60.00×3.50 #70 2-1/2″63.50×2.50 φ64（70） 2-1/2″ #70 2-1/2″75.50×3.75 #80 3″76.20×3.20 φ75（80）3″ #80 3″88.50×4.00φ100 4″ #100 4″114.0×4.00φ125 5″ #125 5″140.0×4.50φ150 6″ #150 6″165.0×4.50φ2008″ #200 8″注：特殊规格、型号，特殊螺纹可来电订做。
DGJ自固式管接头配套金属软管规格DGJ卡套金属接头对应钢管尺寸螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚公称英称外径×壁厚φ12（13）3/8″ #12 3/8″17.00×2.25 #15 5/8″15.87×1.60 φ15（16）1/2″ #15 1/2″21.25×2.75 #20 3/4″19.05×1.80 φ20（19）3/4″ #20 3/4″26.75×2.75 #25 1″25.40×1.80DPN内螺纹金属软管接头配套金属软管规格DPN内螺纹金属软管接头提供螺纹范围公制英制英制螺纹G公制螺纹M美标螺纹NPT德标螺纹PG φ12 3/8″ G3/8″ M20×1.53/8″NPT PG13.5φ15（16）1/2″ G1/2″ M20×1.51/2″NPT PG13.5φ20（19）3/4″ G3/4″ M27×2.03/4″NP T PG21φ25 1″ G1″ M33×2.01″NPT PG29φ32 1-1/4″ G1-1/4″ M42×2.01-1/4″NPT PG29φ38（40）1-1/2″ G1-1/2″ M48×2.01-1/2″NPT PG36φ51（50）2″ G2″ M60×2.02″NPT PG48φ64（70）2-1/2″ G2-1/2″ M76×2.02-1/2″NPTφ75（80）3″ G3″ M88×2.03″NPTφ100 4″ G4″ M114×2.04″NPTφ125 5″ G5″ M140×2.0 5″NPTφ150 6″ G6″ M164×2.06″NPT。
金属软管规格表汇总
金属软管规格表汇总标准化工作室编码[XX968T-XX89628-XJ668-XT689N]金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
金属软管及管接头的规格
4″
#100
4″
114.0×4.00
φ125
5″
#125
5″
140.0×4.50
φ150
6″
#150
6″
165.0×4.50
φ200
8″
#200
8″
注：特殊规格、型号，特殊螺纹可来电订做。
DGJ自固式管接头
配套金属软管规格
DGJ卡套金属接头对应钢管尺寸
公制
英制
螺纹厚壁钢管（水、煤、气管）
薄壁钢管（电线管）
φ200
8″
#200
8″
注：特殊规格、型号，特殊螺纹可来电订做。
DPN内螺纹金属软管接头
配套金属软管规格
DPN内螺纹金属软管接头提供螺纹范围
公制
英制
英制螺纹G
公制螺纹M
美标螺纹NPT
德标螺纹PG
φ12
3/8″
G3/8″
M20×1.5
3/8″NPT
PG13.5
φ15（16）
1/2″
G1/2″
M20×1.5
#20
3/4″
19.05×1.80
φ20（19）
3/4″
#20
3/4″
26.75×2.75
#25
1″
25.40×1.80
φ25
1″
#25
1″
33.50×3.25
#32
1-1/4″
31.75×1.80
φ32
1-1/4″
#32
1-1/4″
42.25×3.25
#40
G1-1/2″
38.10×1.80
φ38（40）
