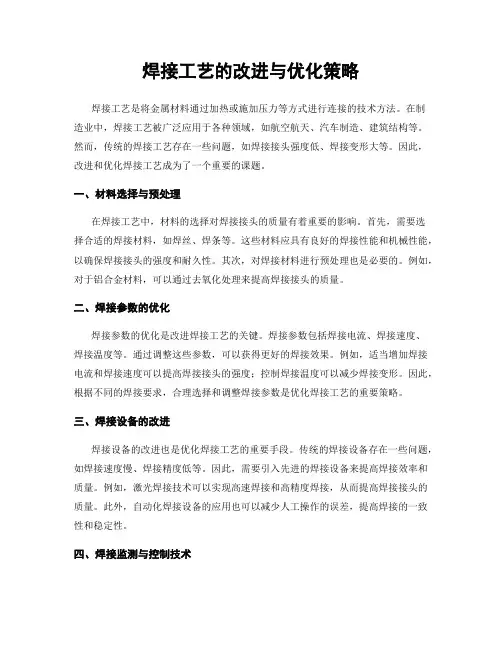

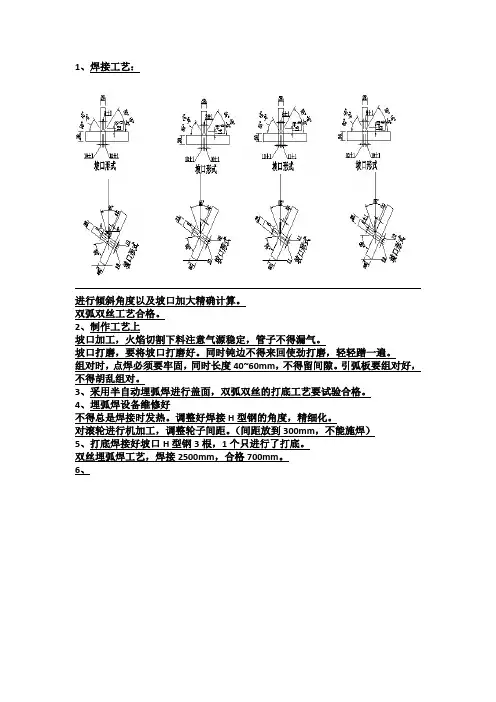

中小合拢焊接工艺改进

船体焊接技术要求

船体焊接工艺 1、手工单面焊双面成形 手工单面焊双面成形是借助开有坡口的接缝处留一定的间隙，并在反面垫衬开有成形槽的铜板，在进行单面手工焊的同时强制反面成形的一种工艺方法。手工单面焊双面成形一般用于焊缝背面难以进行刨铲焊根和封底焊的接缝，如球缘扁钢对接等，也可用于大接缝中局部甲板、平台及内底板的对接。 采用手工单面焊双面成形工艺时，应采取如下工艺措施： （1）板厚≥4mm时应沿接缝开出不留根的V形坡口，间隙约4~6mm； （2）接缝背面平整，焊接前用活络托架或铁楔等将铜垫固定于接缝背面并在焊接过程中保持铜垫与工件的紧贴； （3）第一层打底焊缝是焊缝反面成形的基础。焊接时宜采用直径较小的焊条（3~4mm）进行短弧焊接，电弧在间隙中逐渐前移，并使接缝两边边缘熔合良 好。当一根焊条焊完后，应迅速更换焊条，在弧坑前方约10mm处引弧，逐渐 过渡到弧坑处，以防止焊接接头产生未焊透及焊缝背面成形产生凹陷及焊瘤等 缺陷。 2、立焊向下焊（即“下行焊”） 立焊向下焊是采用专用的立焊向下焊焊条，对垂直位置的焊缝由上向下进行手工电弧焊的一种工艺方法，特加适宜于薄板的垂直焊缝焊接，也可用于船体结构中不重要部位的垂直焊缝和立对接焊缝的打底焊。采用立焊向下焊工艺时，工作效率高，焊缝美观，焊接变形小。 当进行立焊向下焊时，焊接电流应稍大些，焊条应向下倾斜，使焊条与下垂直面形成35°～85°的夹角。运条一般不作横向摆动，直拖而下或作微小摆动，以壁免淌渣现象。当装配间隙较大或需要较大的焊脚尺寸时，也可采用多层焊。 3、船台装焊中单面焊双面成形工艺方法的应用 船体大合拢时的内底板、甲板等对接缝，当采用单面焊双面成形工艺时，可省去仰焊封底焊缝的刨槽和施焊，显著提高生产效率和改善劳动条件。船体大合拢时甲板、内底板对接采用单面焊双面成形方法的工艺措施如下：

白车身焊装焊接工艺处理

车身焊接工艺 一、车身装焊工艺的特点 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。表1列举了车身制造中常用的焊接方法： 车身制造中应用最多的是电阻焊，一般占整个焊接工作量的60%以上，有的车身几乎全部采用电阻焊。除此之外就是二氧化碳碳气体保护焊，它主要用于车身骨架和车身总成的焊接中。 由于车身零件大都是薄壁板件或薄壁杆件，其刚性很差，所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具，以保证各零件或合件在焊接处的贴合和相互位置，特别是门窗等孔洞的尺寸等。这也是车身装焊工艺的特点之一。 为便于制造，车身设计时，通常将车身划分为若干个分总成，各分总成又划分为若干个合件，合件由若干个零件组成。车身装焊的顺序则是上述过程的逆过程，即先将

若干个零件装焊成合件，再将若干个合件和零件装焊成分总成，最后将分总成和合件、零件装焊成车身总成。轿车白车身装焊大致的程序图为如图1所示：

电阻焊 1．电阻焊及其特点 将置于两电极之间的工件加压，并在焊接处通以电流，利用电流通过工件本身产的的热量来加热而形成局部熔化，断电冷却时，在压力继续作用下而形成牢固接头。这种工艺过程称为电阻焊。电阻焊的种类很多，按接头形式可分为搭接电阻焊和对接电阻焊两种。结合工艺方法，搭接电阻焊又可分为点焊、缝焊和凸焊三种，对接电阻焊一般有电阻对焊和闪光对焊两种。 特点： （1）利用电流通过工件焊接处的电阻而产生的热量对工件加热。即热量不是来源于工件之外，而是内部热源。 （2）整个焊接过程都是在压力作用校完成的，即必须施加压力。 （3）在焊接处不需加任何填充材料，也不需任何保护剂。 形成电阻焊接头的基本条件只有电极压力和焊接电流。 2．点焊 点焊是利用在焊件间形成的一个个焊点来联接焊件的。两焊件被压紧于两柱形电极之间并通以强大的电流，利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止。然后切断电流，熔核在压力作用下冷却结晶形成焊点。点焊在车身制造中应用最广。点焊的形式很多，但按供电方向来分只有单面点焊和双面点焊两种。在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊。 点焊是车身制造中应用最广的焊接方法，一辆轿车的车身上有3500~5000个焊点，可以说，汽车车身是一个典型的点焊结构件。 （1）点焊的机械性质 A．与铆接和螺栓紧固相比，点焊无松动且刚性高，但滑动系数小，在设计时必须注意可能会出现的应力集中。

全自动焊接工艺

For personal use only in study and research; not for commercial use 管道全自动焊接工法 天津大港油田集团工程建设有限责任公司 近几年，长输管道市场明显地向着高压力、大口径、厚壁厚的趋势发展。目前中国石油行业大多数施工单位采用全自动焊接的方式从事长输管道施工。 目前中国石油行业各施工单位都在管道焊接装备、施工能力等方面取得长足的进步，陆续装备了自动焊接机组，进入了大口径管道施工市场。 近年来，成品油管线工程及各种天然气支线工程建设累计将有数万公里正在施工。在未来的几年里，石油天然气管输管道工程施工市场容量巨大，给大港油田集团工程建设公司带来了更大的商机，市场发展前景看好。 通过近几年的研究，从室内试验到现场实践，进行了全自动焊接设备优化配置及各项资源的优化配置，合理调整了工艺参数，并针对不同地形地貌制定了适宜性的施工方案和施工组织方式，目前已形成了一套行之有效的施工工法——大口径长输管道全自动焊接工法，并在全公司范围内推广应用，达到了预期的研究效果，取得了良好的经济效益和社会效益。 一、工法特点 1．全自动焊接采用药心焊丝和气体保护，可以获得优良的焊接质量。该焊接工艺以其小电流、低电压、细直径实心焊丝、短路过渡为主要特点，下向焊时熔池体积小、 气可实现全焊接及抗锈低氢的内在优势，特别适合于填充焊，盖面焊时Ar气体和CO 2 体的保护作用使其焊缝表面成型规则、饱满，且与母材过渡圆滑。 2．全自动焊接合格率高，焊接参数调定之后，即可实现自动化作业，减少人为操作因素对焊接质量的影响，提高焊口一次合格率。 3．全自动焊接参数调定后能进行连续性作业，提高了生产效率，与其他焊接方法比较，减少了频繁更换焊条、焊丝产生的材料浪费，降低施工成本。同时全自动化焊接作业也降低了工人的劳动强度，但对工人的自身素质和操作能力有更高的要求。 4．全自动焊接工艺对管道组对坡口质量和坡口型式要求严格，需要配套的坡口整

船舶电焊工

船舶电焊工 工种定义：利用电弧的高温热能或电流.通过液体溶渣所产生的电阻热能和焊接材料将船体或管子、舾装金属零、部件进行溶化焊接。 适用范围：在船舶建造与修理中.用手工电弧焊、埋弧焊、气体保护焊、电渣焊等方法，对船体结构、管系、船用锅炉及压力容器和舾装零、部件进行焊接。 等级线：初、中、高 学徒期：二年.其中培训期一年.见习期一年。 初级船舶电焊工 知识要求 1.电焊基本原理和电工基础知识。 2.船舶建造常用钢材及焊接材料的分类、名称、规格牌号及使用保管方法 8.常用焊接设备的型号规格、结构、工作原理和使用规则。 4.船体结构名称。 5.船舶焊缝代号的表示方法及其含义。 6.焊缝质量要求和焊接缺陷种类、产生原因及其防止方法。 7.船体结构焊接程序一般原则。 8.二氧化碳气体保护焊基础知识。 技能要求 1.酸、碱性焊条操作技术。

9.二氧化碳气体保护焊操作。 8.埋弧自动焊操作。 4.重力焊及下行焊条操作。 5.达到中国船舶检验局《焊工考试规则》中Ⅱ类焊工操作技术水平，并考核合格。 6.按构件材料的类别、厚度、坡口型式.正确选择焊条（焊丝）直径、焊接电流、焊接速度等工艺参数，并做好焊前准备工作。 7看懂船舶焊缝代号、正确执行焊接工艺规程。 8.常见焊接缺陷的分析及处理。 9.正确使用并维护保养焊接设备。 工作实例 1.船体底部、舷侧、甲板、舱壁、上层建筑等分段焊接.艏艉肋板、水密肋板的焊接、船体结构的各种纵横构架角焊缝焊接。 2.管子、法兰的角焊接.船名、标志、水尺线的焊接 8.船舶舾装件和舭龙骨焊接、锚链筒、锚唇的焊接.各种密性箱柜的焊接。 4.平焊对接缝的双面焊接及带衬垫单面焊接。 5.二氧化碳气体保护焊非水密构件和角焊的焊接。 中级船舶电焊工 知识要求 1.常用焊接设备（交、直流电焊机、二氧化碳气体保护焊机、弧

白车身焊装焊接工艺

白车身焊装焊接工艺 车身焊接工艺 一、车身装焊工艺的特点 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低 碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。表1列举了车身制造中常用的 焊接方法： 表1 车身制造中常用的焊接方法及典型应用实例 车身制造中应用最多的是电阻焊，一般占整个焊接工作量的60%以上，有的车身几乎全部 采用电阻焊。除此之外就是二氧化碳碳气体保护焊，它主要用于车身骨架和车身总成的焊 接中。 由于车身零件大都是薄壁板件或薄壁杆件，其刚性很差，所以在装焊过程中 必须使用多点定位夹紧的专用装焊夹具，以保证各零件或合件在焊接处的贴合和相互位置，特别是门窗等孔洞的尺寸等。这也是车身装焊工艺的特点之一。 为便于制造，车身设计时，通常将车身划分为若干个分总成，各分总成又划分为若干个合件，合件由若干个零件组成。车身装焊的顺序则是上述过程的逆过程，即先将 若干个零件装焊成合件，再将若干个合件和零件装焊成分总成，最后将分总成和合件、零 件装焊成车身总成。轿车白车身装焊大致的程序图为如图1所示： 电阻焊 1．电阻焊及其特点 将置于两电极之间的工件加压，并在焊接处通以电流，利用电流通过工件本身产的的热量 来加热而形成局部熔化，断电冷却时，在压力继续作用下而形成牢固接头。这种工艺过程 称为电阻焊。电阻焊的种类很多，按接头形式可分为搭接电阻焊和对接电阻焊两种。结合 工艺方法，搭接电阻焊又可分为点焊、缝焊和凸焊三种，对接电阻焊一般有电阻对焊和闪 光对焊两种。 特点： （1）利用电流通过工件焊接处的电阻而产生的热量对工件加热。即热量不是来源于工件 之外，而是内部热源。 （2）整个焊接过程都是在压力作用校完成的，即必须施加压力。 （3）在焊接处不需加任何填充材料，也不需任何保护剂。 形成电阻焊接头的基本条件只有电极压力和焊接电流。 2．点焊 点焊是利用在焊件间形成的一个个焊点来联接焊件的。两焊件被压紧于两柱形电极之间并 通以强大的电流，利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止。然后切 断电流，熔核在压力作用下冷却结晶形成焊点。 点焊在车身制造中应用最广。点焊的形式很多，但按供电方向来分只有单面 点焊和双面点焊两种。在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊。

管道全自动焊接技术及工艺控制

管道全自动焊接技术及工艺控制 管道全位置自动焊接就是指在管道相对固定的情况下，焊接小车带动焊枪沿轨道围绕管壁运动，从而实现自动焊接。一般而言，全位置自动焊接装置由焊接小车、行走轨道、自动控制系统等部分组成。研制全位置自动焊接装置的目的就是为了提高焊接质量和劳动生产率、减轻工人的劳动强度。 一、焊接小车 焊接小车是实现自动焊接过程的驱动机构，它安装在焊接轨道上，带着焊枪沿管壁作圆周运动，是实现管口自动焊接的重要环节之一。焊接小车应具有外形美观、体积小、重量轻、操作方便等特点。它的核心部分是行走机构、送丝机构和焊枪摆动调节机构。行走机构由电机和齿轮传动机构组成，为使行走电机执行计算机控制单元发出的位置和速度指令，电机应带有测速反馈机构，以保证电机在管道环缝的各个位置准确对位，而且具有较好的速度跟踪功能。送丝机构必须确保送丝速度准确稳定，具有较小的转动惯量，动态性能较好，同时应具有足够的驱动转矩。而焊枪摆动调节机构应具有焊枪相对焊缝左右摆动、左右端停留、上下左右姿态可控、焊枪角度可以调节的功能。焊接小车的上述各个部分，均由计算机实现可编程的自动控制，程序启动后，焊接小车各个部分按照程序的逻辑顺序协调动作。在需要时也可由人工干预焊接过程，而此时程序可根据干预量自动调整焊接参数并执行。 二、焊接轨道 轨道是装卡在管子上供焊接小车行走和定位的专用机构，其的结构直接影响到焊接小车行走的平稳度和位置度，也就影响到焊接质量。轨道应满足下列条件：装拆方便、易于定位；结构合理、重量较轻；有一定的强度和硬度，耐磨、耐腐蚀。轨道分为柔性轨道和刚性轨道两种。所谓刚性轨道就是指轨道的本体刚度较大、不易变形，而柔性轨道则是相对刚性轨道而言。两种类型的轨道各自有各自的特点。刚性轨道定位准确、装卡后变形小，可以确保焊接小车行走平稳，焊接时焊枪径向调整较小，但重量较大、装拆不方便。而柔性轨道装拆方便、重量较

全自动焊接工艺

管道全自动焊接工法 天津大港油田集团工程建设有限责任公司 近几年，长输管道市场明显地向着高压力、大口径、厚壁厚的趋势发展。目前中国石油行业大多数施工单位采用全自动焊接的方式从事长输管道施工。 目前中国石油行业各施工单位都在管道焊接装备、施工能力等方面取得长足的进步，陆续装备了自动焊接机组，进入了大口径管道施工市场。 近年来，成品油管线工程及各种天然气支线工程建设累计将有数万公里正在施工。在未来的几年里，石油天然气管输管道工程施工市场容量巨大，给大港油田集团工程建设公司带来了更大的商机，市场发展前景看好。 通过近几年的研究，从室内试验到现场实践，进行了全自动焊接设备优化配置及各项资源的优化配置，合理调整了工艺参数，并针对不同地形地貌制定了适宜性的施工方案和施工组织方式，目前已形成了一套行之有效的施工工法——大口径长输管道全自动焊接工法，并在全公司范围内推广应用，达到了预期的研究效果，取得了良好的经济效益和社会效益。 一、工法特点 1．全自动焊接采用药心焊丝和气体保护，可以获得优良的焊接质量。该焊接工艺以其小电流、低电压、细直径实心焊丝、短路过渡为主要特点，下向焊时熔池体积小、可实现全焊接及抗锈低氢的内在优势，特别适合于填充焊，盖面焊时Ar气体和CO 气 2 体的保护作用使其焊缝表面成型规则、饱满，且与母材过渡圆滑。 2．全自动焊接合格率高，焊接参数调定之后，即可实现自动化作业，减少人为操作因素对焊接质量的影响，提高焊口一次合格率。 3．全自动焊接参数调定后能进行连续性作业，提高了生产效率，与其他焊接方法比较，减少了频繁更换焊条、焊丝产生的材料浪费，降低施工成本。同时全自动化焊接作业也降低了工人的劳动强度，但对工人的自身素质和操作能力有更高的要求。 4．全自动焊接工艺对管道组对坡口质量和坡口型式要求严格，需要配套的坡口整形机等设备。 气体，因此与其他焊接方法比较，施工5．全自动焊接的保护气体为Ar气体和CO 2 环境更为苛刻，现场施工时要求环境风速小于2m/s。 二、适用范围

船舶建造工艺(大合拢)

船舶建造工艺（大合拢阶段）

一、目的 本指导书阐明了公司船舶建造大合拢作业从坞内水平船台合拢从基线勘划、船台设置、分段定位，分段合拢直至船舶下水全过程各有关工序的控制要求，以确保船舶建造符合规范及精度要求，满足用户的期望。 二、适用范围 本指导书适用于公司船舶建造大合拢作业全过程。 三、职责 3.1 设计所提供船舶建造过程中必需的图纸及原则工艺，解决船舶合拢过程中技术图纸问题，必要时提供处理措施； 3.2 工程管理科负责提供分段精度测量数据； 3.3 大合拢工区参与对分段的验收，对大合拢各个施工过程进行控制，,并配合完成船东及船检必检项目的报验； 3.4 船舶工程部负责编制关键分段的总组或定位工艺，解决现场工艺问题，协调各工序的施工，参予合拢精度管理； 3.5 检验科负责对分段总组及合拢的质量进行跟踪检验； 3.6 安全管理科负责对船体分段合拢全过程施行安全管理及监控； 四、二、实施 根据船舶在大合拢过程中的关键工序识别，主要从以下六个方面进行控制： a. 龙骨变形量控制； b. 分段总组及无余量切割精度控制； c. 分段二次定位的控制； d. 舱口主要尺度控制； e. 舱口围定位精度控制； f. ABXX分段定位精度控制。 4.1 龙骨变形量控制 4.1.1 设计所根据船体结构形式和分段划分及大于船舶总重量一定系数（船体所有结构、设备、设施和施工中所需的所有辅助性设备、设施在内的重量）的估算吨位为依据，绘制船台布墩图。船台布墩应考虑结构型式，布墩应避开舱室放泄塞、外板标记等位置，对于机舱区域、龙骨和舷侧区域、货舱近艏下水前需压载区域、艏部瘦狭区域均要加密布墩。 4.1.2 大合拢工区须按下列要求进行控制： a. 熟悉船体底部结构图和船台布墩图及有关施工工艺要领，在船台基面勘划出船台中心线和假定中心线、水底段大接头位置线和区域基准分段肋检线、所有布墩位置线，在船体外形轮廓线

第八章典型船体结构的焊接工艺

第八章典型船体结构的焊 接工艺 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

第八章典型船体结构的焊接工艺第一节船体钢材的焊接性 焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。 一、船用碳素钢的焊接性 船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。无需采取特殊措施。 二、船用低合金钢的焊接 船用低合金钢的焊接性能也较好，不需采取特殊措施。但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。 第二节船体结构焊接工艺基本原则一、焊接程序的一般原则 选择并严格执行焊接程序可减小结构变形和内应力。一般原则：

1、外板、甲板对接缝： ○1错开板缝：先横向焊，后纵向焊； ○2平列板缝：先纵向焊，后横向焊。 2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。 3、整体或分段建造时：从结构中央向左右、前后对称焊接。 4、有对称中心线的构件：双数焊工对称焊。 5、手工电弧焊长缝：分段退焊或分中分段退焊。 6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。多层焊各层方向相反，接头错开。 7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。 8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。

9、应力较大的大接缝：焊接过程不能中断，应连续完成。 10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。 二、焊接材料使用范围的规定 重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）： ○1用低合金钢建造的所有船体焊缝； ○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝； ○3船壳冰带区的端接缝和边接缝； ○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝； ○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架； ○7主机座及其相连接的构件； ○8艏柱、艉柱、艉轴架。 三、角接焊缝端部加强焊的规定 间断焊和单面连续焊的角焊缝：应在端部一定长度进行双面连续焊。 ○1组合桁材、强横梁、强肋骨的腹板与面板在肋板区域内应为双面连续焊。

PE管焊接工艺..

全自动电热熔焊机PE管焊接工艺指导书 编制： 审核： 批准： 2015年2月25日

（一）对操作人员的要求 全自动电热熔焊机操作人员必须经过培训合格且持有《全自动电热熔焊机操作证书》和《PE焊接上岗证》方可进行聚乙烯管道施工（培训和发证授权单位为：南昌市锅炉设备安装公司）。证书有效期为1年，在有效期满3个月前，继续从事聚乙烯管道施工的操作人员，应当向发证授权单位提出申请，由授权单位安排重新进行复证。 （二）聚乙烯管材、管件的检验 用户对材料的检验，应做到如下几点： 1)合格证与检验报告。应检查有无产品出厂合格证，并索要出厂检验报告。 2)外观检查。进行外观及几何尺寸检查。检查管子内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等。 3)长度检查。定尺管的长度应均匀一致，误差不应超过20mm。注意检查管口端面是否与管子的轴线垂直，是否存在气孔，若有气孔则管材不合格。凡长短不一的管子多系厂家自检时发现有气孔、端面有明显缺陷或其它原因而被截短，这种管材在未查明原因前应不予使用。 4)颜色检查。燃气管材应为黄色或黑色，当为黑色时管上必须有醒目的黄色条纹。同时管材上应有连续的、间距不超过2m的永久性标志，写明用途（燃气或水）、原料牌号、标准尺寸、标准代号和顺序号、生产厂名或商标、生产日期。 （三）热熔焊接操作程序 以PILOTEFUSE系列全自动热熔焊机为例。 ?焊接前准备 (1)清洁油路接头，正确连接焊机各部件； (2)测量电源电压，确认电压符合焊机要求（187V～253V）； (3)检查清洁加热板，当涂层损坏时，加热板应当更换,加热板表面聚乙烯的残留物只能用木质工具去除，油污油脂等必须用洁净的棉布和酒精进行处理； (4)按照焊接工艺正确设置吸热、冷却时间和加热板温度等参数，焊接前，加热板应当在焊接温度下适当预热，以确保加热板温度均匀； ?PILOTEFUSE控制器将给操作者提示一系列信息如下: ?提示输入管理信息 按PILOTEFUSE控制器显示屏提示输入以下信息：

(完整版)建造船舶船体焊接工艺

建造船舶船体焊接工艺 一、总则： 1、要求施工者严格按照《焊接规格表》进行施工； 2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝； 3、在建造过程中，先焊对接焊缝，后焊角焊缝； 4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数 焊工对称施焊； 5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接 缝； 6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝； 7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm 的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一 边的角焊缝也暂不焊接，等合拢缝焊完后再焊； 8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪 变形太大，不利于边箱合拢； 9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同 级别的711、712的CO2焊丝对称焊接，一次性连续焊完； 10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品 送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。 二、焊接材料使用范围的规定 （一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。 1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝； 2、主机座及其相连接的构件； 3、艏柱、艉柱、艉轴管、美人架等； 4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等； 5、艉拖沙与外板结构等； 6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。 （二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接； （三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊

自动焊接工艺与设备及发展的研究

自动焊接工艺与设备及发展的研究 发表时间：2018-05-14T09:57:10.710Z 来源：《电力设备》2017年第35期作者：董继春[导读] 摘要：随着现代工业的发展，对结构和材料的要求越来越高，如造船和海洋工程要求解决大面积拼板、大型立体框架结构自动焊及各种低合金高强钢的焊接问题；石油化学工业要求解决各种耐低温及耐各种腐蚀性介质压力容器的焊接问题；航空航天工业中要求解决铝、钛等轻合金结构的焊接问题；重型机械工业中要求解决大截面构件的拼接问题；电子及精密仪表制造工业要求解决微精密焊件的焊接 问题。 （身份证号码：15210219870218xxxx） 摘要：随着现代工业的发展，对结构和材料的要求越来越高，如造船和海洋工程要求解决大面积拼板、大型立体框架结构自动焊及各种低合金高强钢的焊接问题；石油化学工业要求解决各种耐低温及耐各种腐蚀性介质压力容器的焊接问题；航空航天工业中要求解决铝、钛等轻合金结构的焊接问题；重型机械工业中要求解决大截面构件的拼接问题；电子及精密仪表制造工业要求解决微精密焊件的焊接问题。因此，优质、高效、节能的现代焊接技术正逐步取代能耗大、效率低和工作环境差的传统焊条焊接工艺，焊接技术结构性的转变必将对装备制造业技术水平与生产能力的提升发挥更加重要的作用。焊接技术是工业工程和材料科学发展中的一种很关键的技术。 关键词：焊接工艺研究；焊接工艺设备；发展 引用： 焊接工艺装备简称焊接工装，它是用以安装焊接构件，使之占有正确位置的辅助器具。焊接工装设计是焊接工艺的重要组成部分，在结构件生产中起着举足轻重的作用，可以说没有焊接工装就没有好的产品。焊接工装是焊接生产工艺设计的主要任务之一，也是有效保证产品质量、提高生产效率的前提。 一、焊接工艺研究 1.1焊接条件的变化 接头焊接技术和性能的多样性取决于承压设备的广泛应用。在焊接过程中，某一部位的焊接条件如果发生变化，那么随之就会引起其他部位的接头焊接性能也发生变化，所以这种变化是不可预见，也不可避免的。由于焊接条件的变化所导致的焊接部位接触点发生的力学性质变化，我们专业从事焊接工艺的技术人员还是可以基本掌握其变化规律的。但是，焊接接头部位的力学性质是设计承压设备的基础，所以在新评定的标准工艺准则中，将焊接条件的变化作为重点，其是否影响接头的力学性质成为焊接工艺评定的判定标准。 1.2性质制定准则 在新修订的评定标准中，很多规定都是根据接头焊接部位的力学性质来制定的，比如各类参数的划分、钢材的分类、厚度替代等。举个例子，根据这一标准，可以把不同型号的奥氏体不锈钢归纳到一个分组内，虽然他们的耐腐蚀性是不同的，但是他们的接头焊接部位的力学性质相同。 1.3检验项目 在焊接工艺中还有一项重要的评定过程，那就是检验项目。检验项目最主要的就是检验力学性质，其中包括：拉伸性、弯曲性和冲击性。如果在此基础上要添加检验项目，那么就要作出相应的检验方法，给出合格指标，还要列出符合评定标准的焊接工艺适用范围，因为先前的评定标准对于新添加的检验项目不一定全部适用。 1.4标准 例如在不锈钢的焊接工艺中，想要添加检验“晶间腐蚀”这一项目，那么就要重新编制焊接工艺的评定标准。原来的“某一钢号母材评定合格可焊接工艺可以用于同组别号的其他钢号母材”这一评定标准就不能适用其中。对于添加其他检验项目也是如此。关于焊接裂纹、回火脆化、金相组织和腐蚀试验等等这些问题都是焊接性能的体现，要在评定前分别仔细总结研究，不能一概而论。通常，对于焊接工艺中添加的某些检验项目，都要严格按照以上的检验标准，若只是对焊接的试件有效，就不能成为替代范围的评定标准。 1.5焊接工艺试件的分类 从焊接工艺的角度来讲，不同大小、不同外观、不同结构的承压设备在本质上都是由不同的材料经过不同的接头焊接制造出来的。而不同的接头焊接形式就是由不同的焊缝连接的，承压设备中的接头性能的基础就是焊缝焊接工艺。所以，在焊接工艺评定中的试件分类的对象不是接头而是焊缝。在焊接工艺评定标准中将试件分为两种：对接焊缝试件和角焊缝试件。针对这两种试件形式，分别对其适用范围给出了新的规定。对接焊缝试件和角焊缝试件的评定合格标准不可适用于塞焊缝试件、槽焊缝试件和端接焊缝试件，而从力学性质准则的角度，对接焊缝试件的评定合格标准的焊接工艺可以适用于角焊缝试件。 1.6焊接工艺评定项目的确定 在焊接工艺评定中项目确定时，首先要在设计图样上，分别找出各类接头焊接的焊缝连接形式并与其所对应的焊缝试件类型进行匹配，凡是对接焊缝连接的接头就取对接焊缝试件。然后，根据角焊缝试件的评定标准用来评定非受压的角焊缝焊接工艺，取角焊缝试件。需要注意的是，角焊缝试件的工艺评定合格标准只能适用于焊件各类接头的角焊缝。 二、工艺设备的发展趋势 2.1集成化 机械制造自动化在机械制造行业中的推广使得机械制造工艺不断趋向于集成化，集成化有利于实现机械制造业工作效率的提高，集成化的实现可以将原本分散型的加工模式向集中型靠拢，使得机械制造行业更加具有连续性和规模性。目前我国的机械制造业主要是对一种产品进行加工制造，在实现机械集成化之后要实现对整个机械系统的集成化生产。

钢桥制作焊接工艺解析

xxxx大桥制作和焊接工艺技术交底 一、工程概况 xxxx位于湖北黄石水道上游，是沪蓉高速公路湖北省东段（武黄高速公路和黄黄高速公路）和国家高速公路联网大庆至广州高速公路湖北段的公用过江通道，也是湖北省公路主骨架的重要组成部分。 花湖互通A匝道第四联桥跨布置为：31.2m+40m+40m+31.25m。上部结构采用等截面单箱双室的钢结构连续箱梁。钢箱梁沿匝道中心线全长142.38米。 花湖互通D匝道第五联桥跨布置为：37.5m+50m+37.5m。上部结构采用等截面单箱双室的钢结构连续箱梁。钢箱梁沿匝道中心线全长124.84米。钢箱梁为单箱双室断面，梁宽13米，高1.8米，两侧个悬臂长2.5米，根部高0.5米，端部高0.2米。纵向每2米设一道悬臂梁，钢箱梁顶板兼做桥面承重结构。 二、钢箱梁下料工艺 1、钢结构的下料工艺（以A匝道第四联跨为列进行讲解） A匝道的总体概况为：A匝道钢箱梁为单箱双室断面，梁宽10.5米，高1.6米，两侧个悬臂长2.0米，根部高0.5米，端部高0.2米。纵向每2米设一道悬臂梁，钢箱梁顶板兼做桥面承重结构。A匝道全桥位于i=3.467%及i=3.5%的纵坡段上，竖曲线半径为4000m。整个曲线由XY平面内的圆弧曲线（桥梁中心线为R=30000mm），以及竖曲线R=4000000mm。根据A匝道的起点设计高程、终点设计高程确定起点、终点的直线方程。在竖曲线平面内的透影方程为F1（Y）=A1（Y）+A，叠加竖曲线内的圆弧方程R=4000000,再叠加预拱度曲线方程得到腹板曲线方程。总体下料见下：钢桥的总体排版见排版图纸，具体的型式见下：

（一）A匝道顶板定宽为1800+2200*4=10600mm 桥面的总宽度为10500mm。根具焊缝的排版原则：焊缝相互错开200mm以上，与腹板错开200mm以上。 钢箱梁顶板的排版示意图 钢板的平板对接按照埋弧自动焊接工艺卡进行。现场对接坡口为不带钝边30O坡口。注意：1、所有埋弧自动焊工厂对接坡口、现场对接坡口必须采用半自动切割。施焊前必须仔细清理坡口以及坡扣两侧50mm范围内的油污、铁锈。呈金属光泽。 2、所有的平板对接焊缝均为一级焊缝，必须加引弧板和收弧板。焊剂必须按照规范要求进行烘烤。焊接质量标准按照JTJ041-2000标准中的相关规定执行。 （二）钢桥底板下料：底板的宽度为6548，采用的钢板宽度为2000、2200、2400各一块，按照有关焊接规范要求，焊缝相互错开200mm以上。下料工艺、焊接工艺和顶板相同。排板示意图纸见下： 钢箱梁底板排版示意图 下料完毕后,，相互偏差不大于3mm。用钢卷尺拉对角线检查。具体排版见CAD排版图纸。

船舶焊接工艺

1．编制说明 1.1 目的 本工艺规定了船舶在建造过程中对有关焊工、焊接材料、焊接工艺和焊接程序以及焊接质量的要求。保证该船按期完工。 1.2 船舶的主尺度 总长：Loa=63.98m 垂线间长：Lbp=60.80m 型宽：B=14.20m 型深：D=4.80m 设计吃水：d=3.60m 1.3 船体的基本结构及建造方法 1.3.1 船体结构 本船为钢质全电焊焊接结构。结构形式为混合骨架式，泥舱区域的斜边舱为纵骨架式，机舱、艉舱、艏尖舱以及上层建筑均为横骨架式。全船在FR3、FR19、FR23、FR39、FR56、FR73、FR90、FR94、FR103处设有船底至上甲板，贯通两舷的水密横舱壁。甲板室共二层，依次是驾驶甲板和罗经甲板。 1.3.2 建造方法 根据生产施工场地和起重能力，对该船拟采用内场加工，分段场地装配焊接，形成平面分段，在船台（船坞）上组装成立体分段。上层建筑根据主船体的进度，制造成各层甲板室的立体分段，逐层进行船上安装。 2. 编制依据 2.1 中国船级社CCS颁发的2009版《钢质海船入级规范》； 2.2 中国船级社CCS 颁发的2009版《材料与焊接规范》；

2.3《中国造船质量标准》（CB/T4000—2005）； 2.4《船舶钢焊缝射线照相和超声波检查规则》(CB/T3177-94)； 2.5《船舶钢焊缝射线照相工艺和质量分级》（CB/T3558—94）； 2.6《船体建造原则工艺》； 2.7 本船设计有关要求。 3．所有焊接人员资格 在建造的船舶上进行电焊的焊工应持有由CCS船级社或其他等效船级社签发的焊工资格证书，所持证书应在有效期限内。焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内，不允许超范围焊接。适用的工作范围规定如下：3.1 持有Ⅲ类焊工资格证书，合格项目为SⅢV10、SⅢH10和SⅢO10的焊工，可从事厚度＞8mm的重要板结构的全位置焊接。 3.2 持有Ⅱ类焊工证书，合格项目为SⅡV10和SⅡH10的焊工，可从事厚度8～20mm的主要板结构的平、立焊和横焊。 3.3 持有Ⅰ类焊工证书，合格项目为SIF10的焊工，可从事厚度8～20mm的一般板结构的平焊。 3.4 持有高强度钢焊工证书者，可以从事相应类别的普通强度钢材的焊接。4．焊接材料的选用 4.1 凡用于船上焊接的所有焊接材料均应由CCS船级社认可的工厂制造证书，船厂应出示焊接材料合格证书及其它相关的技术文件。 4.2 本船船体结构所采用的焊接材料均应满足CCS船社级《材料与焊接规范》（2009）II级焊接材料要求。

船体装配工艺规范

船体装配工艺规范 前言 1 范围 本规范规定了钢质船体建造的施工前准备、人员、工艺要求和工艺流程。 本规范适用于散货船、油轮、集装箱船、储油船的船体钢结构的建造，其它船舶可参考执行。 2 规范性引用文件 Q/SWS60-001.2-2003船舶建造质量标准建造精度 3 术语和定义 下列术语和定义适用于本规范。 3.1零件 单个的钢板或型材。如：肋板、纵骨等。 3.2部件 两个或两个以上零件装焊成的组合件。如：带扶强材的肋板、带扶强材的平面舱壁。 3.3分段 整个船体结构为了制造方便而分解成的若干个平面或立体的块。而这些块又能组成一个完整的船体，这些块就叫分段。 3.4总段 将几个相邻分段组成一个较大的块，该较大块称总段。如：上层建筑总段。 3.5小组立 将两个或两个以上零件组成的部件的生产过程。如：拼T型材、肋板上装扶强材和开孔加强筋等。 3.6中组立 将部件和部件加零件组成一个较大组合件的生产过程。如：拼装成油柜等。 3.7大组立 将零件和部件组成分段的生产过程。 3.8总组 将几个相邻分段组成一个总段的生产过程。

3.9搭载 在船坞内将分段和总段组成完整一艘船体的生产过程。 4 施工前准备 4.1图纸资料： 施工前有关图纸，零件明细表，焊接工艺和完工测量表等。 4.2材料： 施工前查对零件的材质牌号，钢板厚度，型材尺寸等应与图纸相符合。4.3工具： 钢卷尺、线锤、水平橡皮管、油泵、花兰螺丝、铁楔、各种“马”、激光经纬仪、锤、氧乙炔割炬、电焊龙头、电焊面罩、角尺、角度尺。 5 人员 装配工上岗前应进行专业知识和安全知识的培训。并且考试合格。能明了图纸内容和意图，能明了下料切割后零部件上所表达的文字、符号的内容含义。熟悉有关的工艺和技术文件并能按要求施工。 6 工艺要求 6.1小组立 6.1.1 小组立工艺流程： 6.1.2 小组立作业标准： 对合线 构件对划线（理论线或对合线偏移）＜1.5mm～2.0mm 平整度＜4mm～6mm 小零件对大零件垂直度＜2 mm 标准极限

白车身焊装焊接工艺

白车身焊装焊接工艺Last revision on 21 December 2020

车身焊接工艺 一、车身装焊工艺的特点 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。表1列举了车身制造中常用的焊接方法： 表1 车身制造中常用的焊接方法及典型应用实例 车身制造中应用最多的是电阻焊，一般占整个焊接工作量的60%以上，有的车身几乎全部采用电阻焊。除此之外就是二氧化碳碳气体保护焊，它主要用于车身骨架和车身总成的焊接中。 由于车身零件大都是薄壁板件或薄壁杆件，其刚性很差，所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具，以保证各零件或合件在焊接处的贴合和相互位置，特别是门窗等孔洞的尺寸等。这也是车身装焊工艺的特点之一。

为便于制造，车身设计时，通常将车身划分为若干个分总成，各分总成又划分为若干个合件，合件由若干个零件组成。车身装焊的顺序则是上述过程的逆过程，即先将 若干个零件装焊成合件，再将若干个合件和零件装焊成分总成，最后将分总成和合件、零件装焊成车身总成。轿车白车身装焊大致的程序图为如图1所示：

电阻焊 1．电阻焊及其特点 将置于两电极之间的工件加压，并在焊接处通以电流，利用电流通过工件本身产的的热量来加热而形成局部熔化，断电冷却时，在压力继续作用下而形成牢固接头。这种工艺过程称为电阻焊。电阻焊的种类很多，按接头形式可分为搭接电阻焊和对接电阻焊两种。结合工艺方法，搭接电阻焊又可分为点焊、缝焊和凸焊三种，对接电阻焊一般有电阻对焊和闪光对焊两种。 特点： （1）利用电流通过工件焊接处的电阻而产生的热量对工件加热。即热量不是来源于工件之外，而是内部热源。 （2）整个焊接过程都是在压力作用校完成的，即必须施加压力。 （3）在焊接处不需加任何填充材料，也不需任何保护剂。 形成电阻焊接头的基本条件只有电极压力和焊接电流。 2．点焊 点焊是利用在焊件间形成的一个个焊点来联接焊件的。两焊件被压紧于两柱形电极之间并通以强大的电流，利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止。然后切断电流，熔核在压力作用下冷却结晶形成焊点。点焊在车身制造中应用最广。点焊的形式很多，但按供电方向来分只有单面点焊和双面点焊两种。在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊。 点焊是车身制造中应用最广的焊接方法，一辆轿车的车身上有3500~5000个焊点，可以说，汽车车身是一个典型的点焊结构件。

白车身焊装强度的质量控制

白车身焊装质量控制 汽车白车身的焊装质量控制受焊装后尺寸精度、焊装强度及外观质量等多种因素影响。为了强化白车身的焊装质量控制，从技术和管理两个方面加强努力，将现有生产存在的问题进行分类不断完善，从而提高产品质量，以有效提高车辆生产的“质投比”。白车身的焊装质量控制主要体现在4个方面：焊装后尺寸精度、焊装强度、外观质量以及减震抗噪密封性。用户对质量的要求，决定了生产厂商对质量。 用户对质量的要求，决定了生产厂商对质量的重视程度和投入程度。因尺寸精度影响后序零件的装配，不仅是用户的要求，生产厂商也必须给予足够的重视；减振抗噪密封性会影响用户的驾驶或乘座的舒适度，对此生产厂商也会重视；外观质量影响车身的美观，甚至直接影响生产企业的销售状况，生产厂商更会对其引起重视。然而，用户在购买车辆时唯独对焊装强度无法评判，总不能把新车撞一撞来试验其结实程度。由于用户在购买汽车时对车身强度的意识比较淡化，导致了生产厂商对焊装强度这个指标重视不够。 为了强化白车身的焊装质量控制，长安汽车公司目前正从技术和管理两个方面加强努力。 技术方面 一、技术管控 1.白车身精度的管控

众所周知，在汽车制造行业中，白车身的制造工艺是重中之重，其中白车身尺寸精度是保证整车零部件装配精度的基础。白车身焊接精度关系着整车装配的匹配性、整车的安全性，所以有效的控制、提高白车身的焊接精度，是整车质量的重要保证，也是产品能否具有市场竞争力的重要基础之一。车间车身精度的管控从工装夹具的管控开始,夹具的管控从日常 点检抓起，而且车间对夹具进行分类并定期进行精度检测。车间的装配工艺也是一项重要内容，编制了操作者进行生产时使用的作业指导书指导操作。对于白车身的监控车间每日开展开口检具检测，定期对车间部件开展PCF检测，以便及时发现生产过程中的尺寸问题。 2.车身强度的管控 车身强度关系到汽车的安全性能，目前焊装车间主要采用破坏性和非破坏性两种方式对车身进行严格控制。非破坏实验主要有撕裂实验和撬检。撕裂实验是开班前对焊接设备进行检测的一种方式，通过模拟真实的焊接环境，观察焊点质量是否合格，对开班时的焊枪进行监控。撬检是在生产过程中对焊点进行规定的焊点进行撬暂，是一种对焊接过程监控的方式，通过对焊点质量的观察来判定焊点是否合格。另外，车间每季度对生产线所有的焊钳参数检测一次，及时对不符合工艺要求的设备进行调整，防止因参数造成焊点质量问题。破坏性手段主要有撕裂，车间定期对白车身进行撕裂实验，主要白车身和外协件的对虚焊进行监控，随着公司对质量的严格要求，目前车间增加了对分总成的撕裂。 3.车身外观的管控

船体合拢焊接工艺 各种焊

船体合拢焊接工艺 1概述 船体大合拢焊缝就是各分段或总段在船台上进行合拢后形成的焊缝。大接缝的质量对船体结构强度起着极其重要的影响。船体合拢缝焊后，易引起船体变形，反变形的大小根据具体情况确定。同时焊接时，严格执行焊接工艺确保基准线不偏移，减少大接缝的内应力，防止气孔、咬边、夹渣、未焊透、裂缝等缺陷的产生。 2焊前准备 1)焊前彻底清除焊缝坡口边缘30mm范围内的水分、油污、铁锈、切割氧化皮等杂质。 2) 大接缝的坡口尺寸符合CB/T3190标准要求；除采用单面衬垫焊外，大合拢焊接坡口一 般应在船体结构一侧，以便于碳刨清根工作的进行；定位焊置于另一侧，正面焊缝后碳刨清根时一起刨除。 3) 除封闭焊缝外，对接焊缝焊前在接缝的端头安装引、熄弧板，材质应与基材相同。 4)定位焊焊缝长度不小于30mm；影响焊接质量的定位焊，必须清除后重新定位。 5) 焊接设备必须完好，能保证焊接规范参数调节灵活，保证焊接过程的稳定，确保焊接 质量。 6) 焊接的环境温度大于0℃，相对湿度小于90%。手工电弧焊时风速小于5m/s；CO2气体 保护焊时风速不大于2m/s。当环境条件不满足要求时，应采取预热、保湿和遮蔽等防护措施。 3 焊接方法 为提高工效，减少焊弧变形，本船拟采用埋弧自动焊、CO 2气体保护焊、CO 2 陶质衬垫 焊、手工电弧焊等焊接方法。 1) 大合拢时甲板和双层底的内底板对接缝采用CO2陶质衬垫焊打底，埋弧自动焊盖面的 焊接方法。 2) 在船体中部，船体底板采用CO2陶质衬垫焊，舷侧外板采用CO2陶质衬垫焊（利用CO2 全方位自动焊机）。 3)在船体首部和尾部等线型变化较大部位，采用CO2气体保护焊进行焊接；在密闭和狭 小空间不能采用CO 2 气体保护焊的部位采用手工电弧焊（碱性焊条施焊）。 4 大合拢缝的焊接顺序 大合拢缝的焊接应先焊总（分）段之间的壳板对接缝，再焊其结构间的对接焊缝，然后焊结构与壳板的角焊缝；先焊立角焊，后焊平角焊；手工焊时对较长的焊缝应采用分中对称分段退焊法；大合拢焊缝装配报检合格后，在24小时内进行焊接。 1) 单底的底部分段合拢应先焊外底板对接缝，后焊构件对接缝，再焊角焊缝。 2)双层底分段合拢时焊接顺序为先焊外底板对接缝，再焊构架的对接缝，最后焊构件的 角焊缝。 3)舷部、甲板分段合拢后，舷部与底部分段纵向大接缝的焊接，应在肘板安装结束后才
