直流电机火花等级、电刷[1]
绝缘等级：
电机的绝缘等级就是绝缘材料耐温能力高低等级。
目前国内常用的绝缘等级为B、F、H级，耐热温度分别为130℃、155℃、180℃，
当电机长期处于最高允许温度之下时绝缘材料一般有15-20年寿命。
换向
电机的换向是一个复杂的物理和电化学过程，换向火花是直流电机换向不良的最明显的标志，轻微的火花不会对电机运行造成危害，但有害火花会破坏电刷和换向器的滑动接触，烧伤电刷镜面和氧化膜，使两者磨损剧增，造成换向恶性循环，构成对直流电机运行的威胁。
换向火花在实际是电刷和换向片脱离接触时换向元件中释放的电磁能量，根据换向火花的危害程度划分了换向火花的等级标准。
在日常应用中用两种方法来判别：1.火花特征 2.火花对换向器表面和电刷的损害程度
电机火花的允许等级：空载带额度换向火花不大于11/2级
最大过载时换向火花不大于2级
11/2级火花是无害火花，允许长期连续运行
2级火花是有害火花，只允许过载时出现
换向火花产生的因素很多，可归结为：
1.电磁原因---换向元件内的电抗电势和换向电势的合成不等于零，使元件内的电磁能以火花的形式释放
2.机械原因---换向器工作面的状态不良，主要表现为：换向器凸片和变形、电枢平衡不好、运行时振动、
片间云母凸出、电刷材质压力不合适、电刷刷握间隙不合适、电刷刷握工作不良等
3.电机负载和周围环境---电机过载、冲击性负载、电流变化率过高、湿度太低、有害气体、含尘量过高
将造成氧化膜平衡破坏，无法保持正常的滑动接触而产生火花。
火花等级分类
电刷（导电滑动接触体）
D1---- 石墨基电化石墨电刷
D2----- 焦碳基电化石墨电刷
D3----- 焦碳基电化石墨电刷
M、N 表示浸有各类有机浸渍剂的符号
B------- 变型符号
接触压降一般：2—3.5V；摩擦系数：0.25；50小时磨损量：0.15mm；单位压力：200-400 g/cm；电流密度：10-12 A/cm
电刷常见故障
检查：
1，是否过载？
2，磁场激磁是否正常？
3，碳刷长度是否过短，压力是否过小？
4，整流子表面是否严重磨损？
5，碳刷中心位置是否正确？
6，转子绕组与整流子的连接是否有断线？(检测相邻整流子片间电阻)
电动机电刷冒火,滑环过热式烧坏的原因可能是：电刷没研磨好，与滑环接触不良；电刷与刷握配合松紧不适宜；电刷与滑环有脏污；滑环有振动；电刷压力不足或规格不合技术要求；各电刷之间的电流分部不均匀；电机过载等。
电刷脏污，卡涩。
电刷短，可能磨到了刷辫根；
滑环脏污；
滑环不光滑，尤其是铜滑环，不应用砂纸打磨；
滑环偏心，轴震动大；或者造成电刷抖动；
负载过大，导致电刷过载；
电刷受力不均匀；
电刷电流分部不均匀，部分轻载，部分过载；可用测温仪测量，或者用钳形电流表测各电刷电流。
电刷刚安装，未打磨。
电机检修职业技能试卷(212)
一、选择题（共 50 题，每题 1.0 分）：【1】当三相异步电动机负载减少时，其功率因数（）。
A．不变B．增髙C．降低D．与负载多少成反比【2】抽发电机转子过程中，若需要变更钢线绳位置时，（）。
A．允许短路时间将转子直接放在定子铁心上B．允许短路时间用护环做支撑C．不准将转子直接放在定子铁心上，严禁用护环作支撑面或使护环受力D．允许将转子直接放在定子铁心上且利用护环做支撑【3】对继电保护的基本要求包括可靠性、选择性、灵敏性和速动性。
其中，当电力系统发生故障时，只跳开离故障点最近的断路器，使停电范围最小，是指继电保护的（）。
A．可靠性B．选择性C．灵敏性D．速动性【4】在查找发电机转子绕组接地故障不稳定接地点时，可用不大于200V的交流电压加在绕组和本体之间，但加压时应串限流电阻使短路电流不超过（）A。
A．10~15B．50~65C．90~95D．95~105【5】为了保证频率合格，水轮发电机因转速慢，故转子极对数比汽轮发电机极对数（）。
A．少B．多C．相等D．不一定【6】直流发电机补偿绕组的作用是（）。
A．增加气隙磁场B．抵消电枢反应，保持端电压不变C．抵消极面下的电枢反应，消除电位差火花，防止产生环火D．补偿电枢反应去磁作用影响，保持励磁电流不变【7】发电机定子膛内照明灯必须是（）。
A．36V以下，无保护罩，带开关B．36V以下，且有保护罩，带开关C．36V以下，且有保护罩，不带开关D．220V以下，且有保护罩，带开关【8】设备对地电压在（）V以上者为高压，对地电压250V及以下者为低压。
A．220B．250C．380D．1000【9】大容量的异步电动机（）直接起动。
A．可以无条件的采用B．完全不能采用C．鼠笼式可以直接起动，绕线式不能D．在电动机的额定容量不超过电源变压器额定容量的20%~30%的条件下，可以钟，如仍无效，可将（）,重新磁化。
A．极性交换B．直流电源电压升至额定电压C．发电机转速提高D．更换并激绕组【11】两个电阻器件的额定功率不同，但额定电压相同，当它们并联在一个电压上时，则功率大的电阻器（）。
直流电机电刷下的正常火花
直流电机电刷下的正常火花1. 简介直流电机是一种常见的电动机类型，广泛应用于各个领域。
在直流电机的运行过程中，电刷是一个重要的组件，负责与旋转的集电环接触，将电源提供给转子。
然而，在一些情况下，我们可能会观察到电刷下出现火花现象。
本文将详细介绍直流电机电刷下的正常火花现象。
2. 火花现象的原因当直流电机运行时，由于旋转部件与固定部件之间存在摩擦力和接触阻力，会产生一定程度的摩擦和磨损。
这就导致了火花现象的产生。
具体来说，主要有以下几个原因：2.1 电刷材料选择通常情况下，直流电机的电刷由碳材料制成。
碳材料具有良好的导电性能和耐磨损性能。
然而，在高速运行或负载较大情况下，碳材料容易产生摩擦和磨损，从而引发火花现象。
2.2 旋转部件与固定部件之间的摩擦直流电机中，旋转部件（如转子）与固定部件（如集电环）之间存在一定的摩擦力。
当摩擦力超过一定程度时，会引起电刷下的火花现象。
这是因为摩擦力会产生高温，使电刷表面温度升高，进而引发火花。
2.3 电刷磨损随着直流电机的使用时间增加，电刷会逐渐磨损。
磨损过程中，电刷表面会出现不平整、毛刺等情况，增加了火花产生的可能性。
3. 火花现象的特征直流电机电刷下的正常火花具有以下特征：3.1 火花颜色正常火花通常呈蓝色或白色。
这是由于高温引起气体分子激发和离子化产生的。
3.2 火花形状正常火花呈细小且均匀分布的点状或线状。
如果火花呈现较大且不均匀分布的形状，则可能表示存在异常情况。
3.3 火花频率正常火花的频率通常在一定范围内变化，与电机负载和转速有关。
频率过低或过高可能表示电刷或其他部件存在问题。
4. 火花现象的影响直流电机电刷下的正常火花现象对电机运行有一定的影响：4.1 能量损耗火花现象会产生额外的能量损耗，降低了电机的效率。
这是因为火花会导致能量转化为热能，从而增加了电机的工作温度。
4.2 磨损加剧火花现象会加剧电刷和集电环等部件的磨损，缩短其使用寿命。
特别是当火花较大、频次较高时，磨损加速。

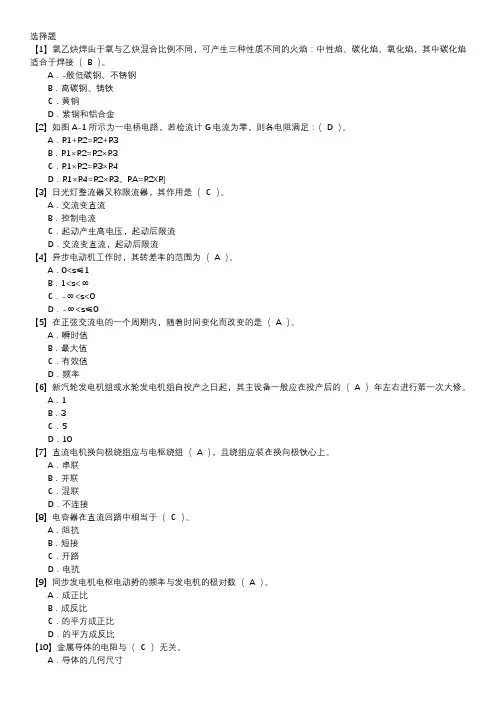

电机检修技能鉴定题库(初级工)第005套
