强弱电桥架安装技术交底
弱电桥架安装技术交底
采用通丝螺杆双杆式吊架安装方式。水平桥架支架采用镀锌通丝螺杆作吊杆，镀锌角钢作横担，支架间距为2m，根据桥架宽度和承受的电缆重量适当减少。平面桥架安装时近量往上抬，使桥架底部距离吊顶上部有足够的空间。电缆桥架安装中，对桥架的支、吊架位置误差，应严格控制。电缆桥架支、吊架应安装牢固，横平竖直。支、吊架的固定方式应按要求进行。各支、吊架的同层横担应大致在同一水平面上。
经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。
1.3、作业条件
1、土建工程应全பைடு நூலகம்结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格；
2、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；
3、室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。
2、施工工艺
2.1、施工程序
4、桥架安装要横平竖直、整齐美观、距离一致、连接牢固。
5、电缆桥架的总平面布置应作到距离最短，经济合理，安全运行，并应满足施工安装、维修和敷设的要求。
6、桥架安装应位置正确，连接可靠，支吊架配置正确，固定牢固，需要盖板的桥架，应盖板齐全。支、吊架要横平竖直、间距均匀、排列整齐，桥架横平竖直、内外清洁。
弱电桥架安装技术交底
弱电桥架安装技术交底
R-1-2
工程名称
长沙国际会展中心一标段弱电安装
施工单位
湖南君安科技有限公司
施工部位
北登陆厅地下负二楼
施工内容
弱电桥架安装
一般性内容
1、施工准备
1.1、材料要求
1、各种规格桥架的直线段、弯通、桥架附件及支、吊架等；
2、桥架附件的连接、紧固螺栓。
1.2、主要机具
交底人签名
接受交底负责人签名

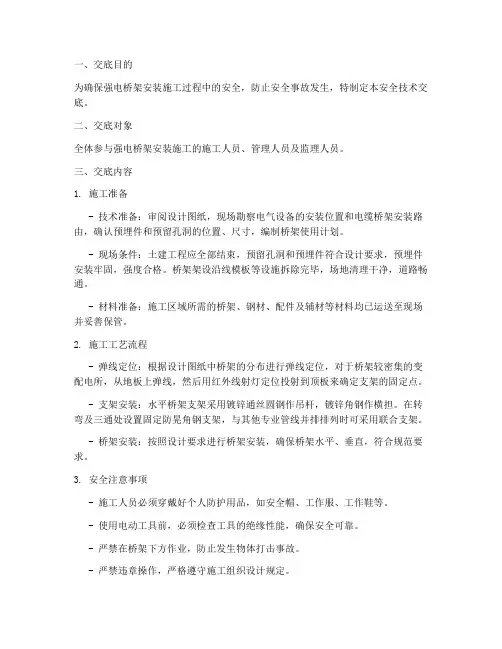

强电桥架安全技术交底模板
一、交底目的为确保强电桥架安装施工过程中的安全，防止安全事故发生，特制定本安全技术交底。
二、交底对象全体参与强电桥架安装施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工准备- 技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装路由，确认预埋件和预留孔洞的位置、尺寸，编制桥架使用计划。
- 现场条件：土建工程应全部结束，预留孔洞和预埋件符合设计要求，预埋件安装牢固，强度合格。
桥架架设沿线模板等设施拆除完毕，场地清理干净，道路畅通。
- 材料准备：施工区域所需的桥架、钢材、配件及辅材等材料均已运送至现场并妥善保管。
2. 施工工艺流程- 弹线定位：根据设计图纸中桥架的分布进行弹线定位，对于桥架较密集的变配电所，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
- 支架安装：水平桥架支架采用镀锌通丝圆钢作吊杆，镀锌角钢作横担。
在转弯及三通处设置固定防晃角钢支架，与其他专业管线并排排列时可采用联合支架。
- 桥架安装：按照设计要求进行桥架安装，确保桥架水平、垂直，符合规范要求。
3. 安全注意事项- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、工作鞋等。
- 使用电动工具前，必须检查工具的绝缘性能，确保安全可靠。
- 严禁在桥架下方作业，防止发生物体打击事故。
- 严禁违章操作，严格遵守施工组织设计规定。
- 进入施工现场必须“两穿一戴”，即穿工作服、穿工作鞋、戴安全帽并系好下额带。
- 作业面超过2米以上时，必须佩带安全带。
- 施工过程中，严禁酒后作业、疲劳作业。
4. 安全技术措施- 施工前，对施工人员进行安全技术培训，提高安全意识。
- 施工过程中，设专人负责现场安全监督，确保各项安全措施落实到位。
- 施工现场设置安全警示标志，提醒施工人员注意安全。
- 定期对施工现场进行安全检查，及时发现并消除安全隐患。
四、交底要求1. 施工单位必须严格按照本安全技术交底执行，确保施工安全。
2. 施工人员必须认真学习安全技术交底内容，掌握安全操作规程。

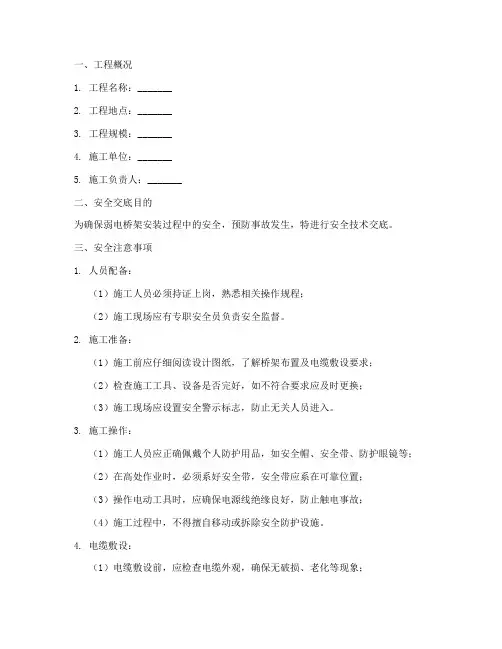

弱电桥架安装安全技术交底模板
一、工程概况1. 工程名称：_______2. 工程地点：_______3. 工程规模：_______4. 施工单位：_______5. 施工负责人：_______二、安全交底目的为确保弱电桥架安装过程中的安全，预防事故发生，特进行安全技术交底。
三、安全注意事项1. 人员配备：（1）施工人员必须持证上岗，熟悉相关操作规程；（2）施工现场应有专职安全员负责安全监督。
2. 施工准备：（1）施工前应仔细阅读设计图纸，了解桥架布置及电缆敷设要求；（2）检查施工工具、设备是否完好，如不符合要求应及时更换；（3）施工现场应设置安全警示标志，防止无关人员进入。
3. 施工操作：（1）施工人员应正确佩戴个人防护用品，如安全帽、安全带、防护眼镜等；（2）在高处作业时，必须系好安全带，安全带应系在可靠位置；（3）操作电动工具时，应确保电源线绝缘良好，防止触电事故；（4）施工过程中，不得擅自移动或拆除安全防护设施。
4. 电缆敷设：（1）电缆敷设前，应检查电缆外观，确保无破损、老化等现象；（2）电缆敷设时，应遵循“由上而下、由里向外”的原则；（3）电缆转弯处应保持平滑，避免电缆受损；（4）电缆固定间距应符合设计要求，确保电缆敷设整齐、牢固。
5. 桥架安装：（1）桥架安装前，应检查桥架外观，确保无变形、裂纹等现象；（2）桥架安装应与地面垂直，水平误差不超过1%；（3）桥架固定应牢固，间距符合设计要求；（4）桥架转弯处应采用专用弯头，避免电缆受损。
6. 交叉作业：（1）施工过程中，应避免与其他工种交叉作业，如需交叉作业，应制定安全措施；（2）施工人员应严格遵守施工现场的安全规定，确保施工安全。
四、事故应急处理1. 电气火灾：立即切断电源，使用灭火器进行灭火，并拨打火警电话119；2. 触电事故：立即切断电源，进行现场急救，并拨打急救电话120；3. 高处坠落：立即使用安全带将坠落人员拉回，并进行现场急救，并拨打急救电话120。
桥架安装时的安全技术交底模板
一、前言为确保桥架安装工程的安全、顺利进行，保障施工人员的人身安全和工程的质量，现将桥架安装过程中的安全技术交底如下：二、施工准备1. 施工人员必须经过专业培训，熟悉桥架安装的施工工艺和安全操作规程。
2. 施工前，应认真阅读设计图纸，了解桥架的规格、型号、安装位置和敷设路径。
3. 准备好施工所需的工具、材料，包括但不限于：扳手、螺丝刀、切割机、焊机、梯子、安全帽、防护眼镜、手套、绝缘鞋等。
4. 检查施工现场的安全防护设施，如安全网、防护栏杆、警示标志等。
三、操作工艺1. 桥架安装前，应对施工现场进行清理，确保施工区域整洁、无障碍物。
2. 按照设计图纸要求，确定桥架的安装位置和高度，做好标记。
3. 使用合适的工具进行桥架的切割、焊接等操作，确保桥架的尺寸和形状符合要求。
4. 桥架安装时，应注意以下几点：a. 桥架下方不得有人停留，以防意外伤害。
b. 使用梯子时，应选择稳固的梯子，并确保梯子与地面保持垂直。
c. 使用切割机、焊机等电气设备时，必须穿戴绝缘鞋、防护眼镜等防护用品。
d. 在桥架安装过程中，若发现安全隐患，应立即停止施工，整改后方可继续。
5. 桥架安装完成后，应进行严格检查，确保桥架的安装牢固、水平、垂直。
四、成品保护1. 桥架安装过程中，应尽量避免对已完成的桥架进行敲打、撞击等操作，以免造成损坏。
2. 桥架表面如有划痕、损伤，应及时进行修补，确保桥架的美观和耐用。
3. 桥架安装完成后，应做好防护措施，防止其他施工过程中对桥架造成损坏。
五、安全交底1. 施工人员应严格遵守安全生产的规章制度，加强安全意识，杜绝违章作业。
2. 进入施工现场，必须佩戴安全帽、防护眼镜、手套、绝缘鞋等防护用品。
3. 施工过程中，应保持施工现场的整洁，不得随意堆放杂物。
4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。
5. 施工人员应随时关注施工现场的安全状况，发现安全隐患，应及时报告并采取措施。
6. 施工结束后，应做好现场清理工作，确保施工区域安全、整洁。
弱电桥架安装安全技术交底模板
一、工程概况1. 工程名称：______工程2. 建设单位：______单位3. 监理单位：______单位4. 施工单位：______单位5. 交底部位：弱电桥架安装工程6. 交底日期：______年______月______日7. 交底人：______8. 接收人：______二、安全注意事项1. 施工人员必须熟悉本交底内容，并严格遵守各项安全操作规程。
2. 进入施工现场必须佩戴安全帽，穿工作服、工作鞋，并系好安全带。
3. 高空作业时，必须使用安全带，并确保安全带系牢。
4. 使用梯子、吊车等设备时，必须检查设备完好，并确保操作人员熟悉操作规程。
5. 严禁酒后作业，施工现场严禁吸烟。
6. 电气设备、电动工具要可靠接地，并定期检查。
7. 施工现场应保持整洁，通道畅通，不得堆放杂物。
8. 施工过程中，应密切注意现场情况，发现安全隐患，立即采取措施排除。
三、施工技术要求1. 弱电桥架安装应符合设计要求，确保桥架的稳定性和安全性。
2. 桥架的支架间距应符合设计要求，水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
3. 桥架支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
4. 桥架内电缆敷设应符合下列规定：a. 大于45倾斜敷设的电缆每隔2m处设固定点。
b. 电缆出入电缆沟、竖井、建筑物等处应做密封处理。
c. 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直。
5. 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：a. 金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；b. 非镀锌电缆桥架间连接的两端接铜芯接地线，接地线最小允许截面积不小于4mm²；c. 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有妨松螺帽或防松垫圈的连接固定螺栓。
电工桥架安装安全技术交底模板
一、交底对象全体参与电工桥架安装工程的施工人员、监理人员及管理人员。
二、交底时间[具体日期]三、交底内容一、安全意识与纪律1. 施工人员必须严格遵守国家有关安全生产的法律、法规和标准，提高安全意识，确保人身安全和工程顺利进行。
2. 施工现场必须服从现场指挥，遵守施工纪律，严禁违章作业。
二、施工准备1. 施工前，应充分了解工程图纸和施工方案，明确施工内容、技术要求和注意事项。
2. 施工现场应设置明显的安全警示标志，确保施工区域安全。
3. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防尘口罩等。
三、施工过程安全注意事项1. 电缆桥架安装时，其下方不应有人停留。
进入现场应戴安全帽。
2. 使用人字梯必须坚固，距梯脚40-60cm处要设拉绳，防止劈开。
使用单梯上端要绑牢，下端应有人扶持。
3. 使用电气设备、电动工具要有可靠的保护接地（接零）措施。
打眼时，要戴防护眼镜，工作地点下方不得站人。
4. 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
5. 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
6. 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
7. 桥架内电缆敷设应符合下列规定：a. 大于45倾斜敷设的电缆每隔2m处设固定点。
b. 电缆出入电缆沟、竖井、建筑物等处应做密封处理。
c. 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m 处设固定点，敷设于垂直方向时，每隔1.5m至2m设固定点。
四、施工结束后的注意事项1. 施工结束后，应对施工现场进行清理，确保无安全隐患。
2. 施工人员应做好交接班工作，确保施工顺利进行。
五、应急预案1. 发生安全事故时，应立即启动应急预案，迅速采取措施，降低事故损失。
2. 施工人员应熟悉应急预案，掌握应急处理方法。
六、培训与考核1. 施工前，对施工人员进行安全教育培训，确保施工人员掌握安全操作技能。
桥架安全、安装技术交底
⑴支、吊架的钢材应平直、无变形。下料后长短偏差＜5㎜，切口处无卷边、毛刺。
⑵钢支架和吊架应安装牢固，无显著变形，焊接时焊缝均匀平整，焊缝长度符合要求，不得出现裂纹，咬边、气孔、凹陷、漏焊现象。焊好后应做好防腐处理。
⑶吊架规格：600×200、800×200桥架，横担角钢40×40×4，吊杆φ12圆钢；400×200规格及以下桥架，横担角钢30×30×3，吊杆φ10圆钢；吊杆上刷与桥架颜色一致的防火漆。
⑷固定支点间距一般不大于1.5m，在进出接线盒、箱、柜、转角（弯）、丁字接头三端0.5m以内设支架。
⑸吊架标高详见桥架安装施工图，穿越桁架角钢吊架与圆钢吊架布置详见附图二。
6、桥架安装
⑴桥架直线端连接应采用连接板、螺丝附件齐全，接缝严密平齐。桥架线槽应平整、无扭曲变形、内壁无毛刺，附件齐全。桥架直线段组装时，应先做干线，再做分支线，逐段组装成型。桥架连接用的螺栓的螺母在桥架的外侧。
⑵桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
⑶桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
⑷同一线槽内的导线截面积总和小于内部截面积的40％。桥架、线槽宽度≤100时，连接板每端固定螺丝个数＞4个，宽度≥200时，个数＞6个。
9、施工时注意其它专业预留洞口,防止高空坠落。
二、安装交底
I、准备工作
1、熟悉图纸，确定桥架的布置、走向，核实主要材料和配件的用料。
2、主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋、液压升降台等。
3、材料检验。桥架及附件的型号，规格应符合设计要求，线槽内外应光滑平整，无毛刺，不应有扭曲、翘边等变形现象。螺栓、垫圈、弹簧垫等配件为镀锌材质。
弱电桥架安全技术交底
弱电桥架安全技术交底交底内容：(一)1．进入施工现场必须戴好安全帽，并系好帽带，施工现场禁止追逐打闹，禁止吸烟，禁止酒后作业。
2．严格遵守施工现场各项有关管理规章制度。
施工作业人员必须经过培训，熟悉相关的操作、安全、技术要求。
3．在使用人字梯时必须确认梯子安全、完好后方可使用，梯子上只能有一人作业，同时梯子下方必须有一人把持看护。
梯子必须立稳后方可使用。
4．在弱电桥架施工全过程中，由于活动架的长、宽有限，施工人员必须随时观察其脚下的位置，以防止踩空。
同时施工人员不得将身体探出活动架边缘作业。
5．弱电桥架在穿过墙及楼板时，应采取防火隔离措施。
6．竖井内桥架每2米固定一次，支架与楼板及墙体采用膨胀螺栓固定，桥架与支架间用半圆头螺栓固定，螺栓的源头在桥架内侧。
7．桥架全场应为良好的电气通路，桥架在建筑变形缝处要做跨接地线，跨接要留有余量。
8．所使用电箱必须为合格产品，漏电保护完好有效，电源线不得有破损。
在使用电箱时随时关闭电箱门，电源线不得随意拖放在地面，应在空中架设或沿墙柱布置。
9．不得发生打架斗殴事件，如有发生不管责任为何方，一律处于5000-10000元罚款，其他损失自行负责。
打架当事人立即清退出场，不再录用。
10．不得在楼层随地大小便，如有发生，处于500元罚款，并清扫楼层卫生一个星期。
11．施工电梯的使用：不得超载、超长超高运输；不得擅自开启施工电梯，必须由项目部专门委派的施工升降机司机操作。
在运输协调时不得发生争执斗殴，如有冲突不能解决，须及时上报项目经理部协调处理。
12．不得酒后作业，进入施工现场必须正确佩戴安全帽，系紧下颚带。
登高超过2m作业必须正确系挂合格安全带。
13．保证施工现场安全文明施工，当日工作内容完成后须及时清扫作业面，做到工完料尽场地清，建筑废料及垃圾必须及时清运出场。
14．在施工过程中不得破坏现有设施及设备，保护现场成品。
弱电桥架材料运输过程中不得碾压强弱电线管，必要时必须采用人工搬运。
桥架安装安全技术交底模版模板
一、交底目的为确保桥架安装工程的安全顺利进行，保障施工人员的人身安全和设备安全，特制定本安全技术交底。
二、交底对象本交底适用于所有参与桥架安装工程的施工人员、技术人员及管理人员。
三、交底内容1. 施工前的准备（1）施工人员需熟悉施工图纸，了解工程概况、施工要求及施工工艺。
（2）施工前，对施工人员进行安全技术培训，提高安全意识。
（3）施工前，对施工人员进行健康检查，确保身体条件符合施工要求。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，确保施工人员了解施工区域的安全状况。
（2）施工区域应保持整洁，避免杂物堆积，确保施工通道畅通。
（3）施工人员应佩戴安全帽、安全带等个人防护用品，严格遵守操作规程。
3. 桥架安装技术要求（1）桥架安装前，应检查桥架及支架的质量，确保符合设计要求。
（2）桥架安装过程中，应严格按照施工图纸进行，确保安装位置准确。
（3）桥架支架安装应牢固，支架间距应符合设计要求，支架与桥架连接处应使用专用连接件。
（4）桥架安装时，应确保横平竖直，支架间距均匀，上、下层间距一致。
4. 电缆敷设技术要求（1）电缆敷设前，应检查电缆的质量，确保符合设计要求。
（2）电缆敷设过程中，应避免电缆绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（3）电缆敷设时，应确保电缆排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。
（4）电缆出入电缆沟、竖井、建筑物等处应做密封处理。
5. 电气安全要求（1）施工过程中，严禁操作人员带电作业。
（2）施工过程中，应确保电气设备接地良好，防止触电事故发生。
（3）施工完成后，应进行电气绝缘测试，确保电气设备绝缘性能良好。
四、交底要求1. 施工单位应将本安全技术交底内容纳入施工方案，确保施工过程中严格执行。
2. 施工人员应认真学习本安全技术交底内容，提高安全意识，确保自身安全。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全操作技能。
桥架安装安全交底4篇
桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。
若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。
对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。
现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。
设备设施要保持乾净有效。
6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。
12. 电焊机应设在防砸、防雨、防潮的地点。
每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强弱电桥架安装技术交底
桥架与电气柜、箱、盒连接时，进线和出口处应采用抱脚连接，并用螺钉紧固，末端应加装封堵。
电缆桥架的末端应使用专用终端板。
电缆桥架安装时出现的悬臂段，一般不得超过100 mm.连接板接头应尽量置于跨
度1/4处，禁止置于跨度的1/2处或支撑点上。
电缆桥架过建筑伸缩沉降缝时，电缆桥架本身应断开，断开距离以100 mm左右为宜，采用伸缩接头做法，槽内用连接板搭接，一段不用固定。
封闭式水平桥架与支架的横担直接用半圆头的螺栓固定，半圆头向内，以防止螺栓划破电缆外护层。
竖井内桥架每2米固定一次。
支架与楼板及墙体采用膨胀螺栓固定，桥架与支架间用半圆头螺栓固定，螺栓的圆头在桥架内侧。
(4)电缆桥架穿越防火分区的处理
电缆桥架在穿过防火墙及防火楼板时，应采用防火堵料密封严密。
防火材料须能防火3h 以上，
(5)桥架的接地保护
桥架全长应为良好的电气通路。
桥架在建筑变形缝处要做跨接地线，跨接要留有余量。
桥架节与节连接处用铜编织带作为接地跨接线，桥架外壳及支架可靠接地，保证全程电气通路，保护电线的最小截面积见下表：
附图。
