电缆桥架验收标准 完整
电缆桥架验收标准
1．检验程序及检测方法
1）外观：桥架镀、涂表面应符合下表规定，检测方法――目测法。
2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法2．表面处理
桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合下表的规定。
2
1）厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥55am，
最小局部厚度45am ＞3mm厚度70am 局部55am 检测标准：GB/T13912-92
检测方法：用磁性测厚仪检测。
2）电镀锌或锌镍合金桥架主体≥12 am
3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪
4）附着力——镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落
5）电镀锌和锌合金按标准试验应不脱落
6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。
3．光泽度防护处理的表面光泽应不低于60%。
检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。
4．耐盐雾性
表面防护层应具有下表中规定的3级耐盐雾性。
5．制造精度
1）桥架的长度极限偏差
当长度≤2米时，极限偏差为±2mm，
当长度＞2mm时，极限偏差±4mm
2）桥架的宽度极限偏差
当宽度＞400mm时，极限偏差为±4mm，
当宽度≤400mm时，极限偏差为±3mm
说明：盖板取正偏差，槽底宽取负偏差
3）桥架表面平面度允差
热镀锌防护处理平面度允差每米不大于8mm
电镀锌和喷漆，防护处理平面度允差每米不大于4mm
4）托臂自由状态时垂直高度允差为上翘1/100
5）其它尺寸公差按GB1804-V （标准中最粗级）
7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
电缆桥架支架的标准
电缆桥架支架的标准1支吊架设计依据1.1《建筑工程施工质量统一验收标准规范》GB50300—20131.2《建筑电气安装工程施工及验收规范》GB50303—20021.3国家建筑标准设计图集《室内管道支架和吊架》03S4021.4国家建筑标准设计图集《电缆桥架安装》04D701—32桥架支吊架计算过程支吊架的设计过程中主要考虑一下几种荷载：垂直荷载、水平荷载。
支吊架计算成果主要包括支吊架的间距计算、支吊架横杆计算、支吊架吊杆计算；其中，单根各种规格桥架支吊架横杆及支吊架吊杆见下表：支吊架规格及支架吊杆对应表2.1 支吊架间距间距系指管道的跨度，一般管道的最大支吊架间距是按强度条件和刚度（或挠度）条件计算决定。
在两者中，选择其数值小的作为管道的最大间距值；按刚度条件水平管道支吊架最大允许间距L=110EI△W=110198*96.68*158.385*10=5.852m按强度条件水平管道支吊架最大允许间距L=Z[σ]W=21.73*1108.385*10=5.339m式中：L—水平管道支吊架的间距（单位：m）；E—管材在热态下的弹性模量（单位：kN/mm²）：取值196~206，取值198kN/mm²；I—管材的截面惯性矩（单位：cm4）；W—管材的单位长度重量（单位：kN/m）；△—管材在跨中的挠度（单位：mm），一般选用挠度在10~20mm之间选取；15Z—管材的截面模量（单位：cm3）；☌—热态下钢管受到重力荷载部分的许用应力（单位：MPa）；2.2 吊杆计算吊杆按轴心受位构件计算，并考虑一定的腐蚀余量，按照下式计算，满足国标GB/T17116.3An≥1.5*N0.85f=1.5*(8.385)*9.80.85=145.011=>10式中：An—吊杆截面面积（单位：mm2）；N—吊杆拉力设计值（N）；f—钢材强度设计值（N/mm2）；吊杆使用最大荷载吊杆直径10 12 16 20 24 30拉力允许值3250 4725 9000 14000 2000032502.3 横梁计算横梁计算主要是承受和管道的荷载，故其受力形式为弯剪受力，分别计算其受弯和受剪应力，然后确定横梁是否满足受力要求。
电缆桥架安装施工流程、规范、技术要求、验收标准(图文并茂详解)
电缆桥架安装施工流程、规范、技术要求、验收标准（图文并茂详解）在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。
目录01、一般规定 (3)02、施工准备 (5)03、施工工艺 (10)3.1、电缆桥架安装施工工艺 (10)3.2、桥架安装 (11)3.3 桥架的接地 (12)04、支吊架安装 (13)05、桥架安装 (14)06、托臂安装 (20)07、电缆桥架安装要求 (23)08、电缆桥架型式及品种的选择及铺设规范 (24)电缆桥架型式及品种的选择 (24)载荷等级的选择 (25)表面防护处理方式及材质的选择 (26)电缆桥架规格选择 (27)对于电缆桥架的支、吊架的配置 (28)防火 (28)拉挤玻璃钢电缆桥架的接地 (28)桥架系统设计内容 (29)安装 (29)设计要求 (29)载荷能力 (30)09、综合布线技术要求及工程验收标准 (31)01、一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。
(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。
(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。
电缆线路施工验收规范gb50168-92
电缆线路施工验收规范(gb50168-92)————————————————————————————————作者：————————————————————————————————日期：电气装置安装工程电缆线路施工验收规范（gb50168-92）第一章总则第二章运输与保管第三章电缆管的加工及敷设第四章电缆支架的配制与安装第五章电缆的敷设第一节一般规定第二节生产厂房内及隧道、沟道内电缆的敷设第三节管道内电缆的敷设第四节直埋电缆的敷设第五节水底电缆的敷设第六节桥梁上电缆的敷设第六章电缆终端和接头的制作第一节一般规定和准备工作第二节制作要求第七章电缆的防火与阻燃第八章工程交接验收附录一本规范名词解释附录二侧压力和牵引力的常用计算公式第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。
第1.0.2条本规范适用于500kv及以下电力电缆、控制电缆线路安装工程的施工及验收。
矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
第1.0.3条电缆线路的安装应按已批准的设计进行施工。
第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。
当产品有特殊要求时，并应符合产品的要求。
第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。
当需长期保管时，应符合设备保管的专门规定。
第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。
对重要的施工项目或工序，尚应事先制定安全技术措施。
第 1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。
电缆桥架检验实施细则
电缆桥架检验实施细则一、依据标准：QB/T 1453-2003《电缆桥架》二、适用范围：钢制电缆桥架。
三、仪器设备：1、游标卡尺I型范围：0-100mm 精度：0.02mm2、覆层测厚仪工作原理：磁感应测量范围：工作原理测量范围（μm）低限分辨力（μm）示值误差零点校准二点校准磁感应0～1250 1 ±（3％H+1）±［（1％～3％）H+1］注：H——标称值四、取样规定：产品进入施工现场后以同一类型、同一规格、同一进场批、同一生产日期、同一生产厂家每单位工程用量作为一验收批。
抽取1节进行检验。
五、环境条件：温度：0～40℃无强磁环境。
六、试验步骤1、最小板材厚度使用游标卡尺，在试件的任一端，距折弯处1cm处测量；不得小于规定值。
2、涂层厚度2.1现将试件表面用棉纱擦拭干净。
将覆层测厚仪的测头置于开放空间，按一下“ON/C”键，开机。
2.2检查电源：无“≠”显示，表示电池电压正常；“≠”出现，表示电池电压低落，应充电；开机后，出现“≠”并自动关机，表示电池电压已经低至极限，应立即充电。
2.3正常情况下，开机后显示上次关机前的测量值。
2.4校准1）零点校准a.在基体上进行一次测量，仪器显示〈×.×μm〉。
b.按一下“ON/C”键，屏显〈0.00μm〉既完成零点校准。
c.要准确地校准零点，须重复上述a、b以获得基体测量值小于1μm，这样有利于提高测量精度。
零点校准完成后就可进行测量了。
2）二点校准a.先校零点。
b.在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示〈×.×μm〉。
c.用▼或▲检修正读数，使其达到标准片上的标称值。
校准已完毕，可以开始测量。
2.5测量1）方法：迅速将仪器测头与测试面垂直地接触并轻轻压住，随着一声鸣响，屏幕显示测量值；如果在测量中测头放置不稳，显示一个明显的可疑值，可在“DELONE？”状态删除该值。
电缆桥架安装规范及验收要求
电缆桥架安装规范及验收要求电缆桥架是电力、通信、控制等电缆敷设系统中常用的配套设备，用于支撑和保护电缆。
为了保证电缆桥架的安装质量和可靠性，下面将详细介绍电缆桥架的安装规范及验收要求。
一、电缆桥架的安装规范1.施工前的准备工作（1）确保施工地点的安全、整洁，预留安全通道和施工作业区域。
（2）根据电缆桥架的材质和规格选择合适的安装位置和高度。
（3）明确电缆桥架的布线路径，制定详细的施工方案。
（4）检查电缆桥架的质量和数量，确保无损坏或缺陷。
2.安装方法和顺序（1）按照施工方案，从顶层向底层逐层安装，确保桥架之间的水平和垂直间距均匀。
（2）选择合适的连接件，确保桥架的连接紧固可靠。
（3）根据桥架的布线路径进行切割和弯曲，确保连接部位的牢固性。
（4）根据需要进行支撑和固定，确保桥架的稳定性和可靠性。
（5）安装完毕后进行整体检查，确保无遗漏或错误。
3.桥架的电缆敷设（1）按照设计要求确保电缆的走向和弯曲半径。
（2）保证电缆的安全系数，避免损坏或损坏电缆。
（3）根据电缆尺寸选用合适的滚轮和夹具，确保电缆的稳定敷设。
（4）保护电缆的表面，避免受潮、磨损或其他损坏。
4.安全防护措施（1）在施工现场设置安全警示标志，保证通道畅通。
（2）施工人员应佩戴安全帽、防护鞋、手套等个人防护用品。
（3）施工时禁止吸烟、使用明火等危险行为。
（4）施工过程中遵循电缆桥架的安全使用要求。
二、电缆桥架的验收要求1.外观质量验收（1）电缆桥架安装完毕后应整体坚固、牢固，无松动现象。
（2）电缆桥架的连接紧固可靠，无松脱和错位。
（3）桥架表面无明显划伤、变形和破损。
2.尺寸和位置验收（1）电缆桥架的高度、宽度和长度应符合设计要求。
（2）桥架的布线路径和弯曲半径符合电缆的走向要求。
（3）桥架的水平和垂直间距均匀、合理。
3.电缆敷设验收（1）每根电缆的走向和弯曲半径符合设计要求。
（2）电缆与桥架之间的固定牢固，无松动和错位。
（3）电缆的保护措施到位，避免损坏和磨损。

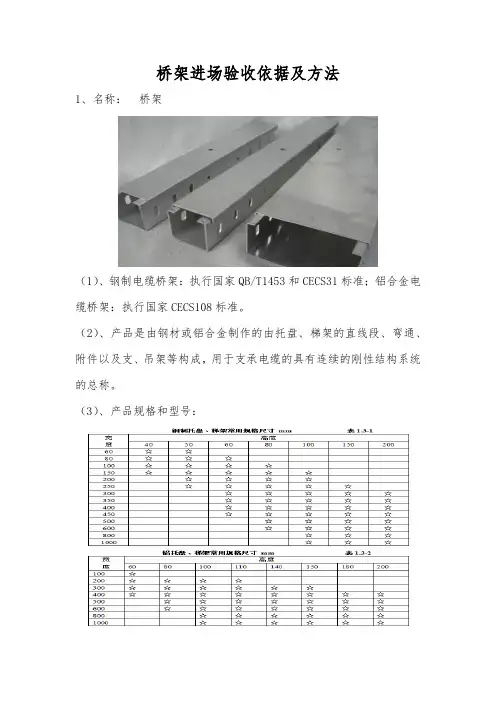

桥架进场验收依据及方法
桥架进场验收依据及方法
1、名称：桥架
（1）、钢制电缆桥架：执行国家QB/T1453和CECS31标准；铝合金电缆桥架：执行国家CECS108标准。
（2）、产品是由钢材或铝合金制作的由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用于支承电缆的具有连续的刚性结构系统的总称。
（3）、产品规格和型号：
托盘、梯架的直通单件标准长度可分为2、3、4、6m；工程常用的弯通弯曲半径应为70、100、150、200、300、600、900mm。
不应使用纯直通型弯通。
有孔托盘底部通风孔面积，不宜大于底部总面积的40％。
梯架直通横档中心间距和梯架弯通横档1/2长度处的中心间距应均为200～300mm，横档宽度应为20～50mm。
支吊架和立柱、固定托臂的开孔位置或焊接位置，应满足托盘、架梯多层设置时层间中心距为200、250、300、350mm的要求。
各种附件和支吊架在满足相应载荷的条件下，其规格尺寸应配合桥架系列确定。
注：不含喷塑或镀锌层的厚度。
（4）、验收方法：
①、外观检查：壁厚均匀，无锈蚀，弯折现象；表面涂层均匀、无毛刺、过烧、挂灰、伤痕、局部未镀层（直径2mm以上）等缺陷，不得有影响安装的瘤。
螺纹的镀层应光滑，螺栓连接件应能拧入。
②、测量：用游标卡尺测量壁厚，用卷尺测量长度。
③、试验方法：抽样检测和全检相结合，划线、划格法试验表层不应起皮剥落。
（5）、资料要求：随车附带相应规格的合格证及检测报告。
桥架验收规范
钢制电缆桥架工程设计规范CECS31∶91主编单位：中国工程建设标准化协会电气工程委员会批准单位：中国工程建设标准化协会批准日期：1991年12月27日第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。
第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。
第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。
第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。
第二章桥架第一节名称定义、结构类型及品种第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
第2.1.2条桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。
二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。
三、梯架：是由侧边与若干个横档构成的梯形部件。
四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
第2.1.3条桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。
二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。
电缆桥架检验实施细则
电缆桥架检验实施细则一、依据标准：QB/T 1453-2003《电缆桥架》二、适用范围：钢制电缆桥架。
三、仪器设备：1、游标卡尺I型范围：0-100mm 精度：0.02mm2、覆层测厚仪工作原理：磁感应测量范围：工作原理测量范围（μm）低限分辨力（μm）示值误差零点校准二点校准磁感应0～1250 1 ±（3％H+1）±［（1％～3％）H+1］注：H——标称值四、取样规定：产品进入施工现场后以同一类型、同一规格、同一进场批、同一生产日期、同一生产厂家每单位工程用量作为一验收批。
抽取1节进行检验。
五、环境条件：温度：0～40℃无强磁环境。
六、试验步骤1、最小板材厚度使用游标卡尺，在试件的任一端，距折弯处1cm处测量；不得小于规定值。
2、涂层厚度2.1现将试件表面用棉纱擦拭干净。
将覆层测厚仪的测头置于开放空间，按一下“ON/C”键，开机。
2.2检查电源：无“≠”显示，表示电池电压正常；“≠”出现，表示电池电压低落，应充电；开机后，出现“≠”并自动关机，表示电池电压已经低至极限，应立即充电。
2.3正常情况下，开机后显示上次关机前的测量值。
2.4校准1）零点校准a.在基体上进行一次测量，仪器显示〈×.×μm〉。
b.按一下“ON/C”键，屏显〈0.00μm〉既完成零点校准。
c.要准确地校准零点，须重复上述a、b以获得基体测量值小于1μm，这样有利于提高测量精度。
零点校准完成后就可进行测量了。
2）二点校准a.先校零点。
b.在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示〈×.×μm〉。
c.用▼或▲检修正读数，使其达到标准片上的标称值。
校准已完毕，可以开始测量。
2.5测量1）方法：迅速将仪器测头与测试面垂直地接触并轻轻压住，随着一声鸣响，屏幕显示测量值；如果在测量中测头放置不稳，显示一个明显的可疑值，可在“DELONE？”状态删除该值。
电缆桥架验收标准完整
电缆桥架验收标准1 .检验程序及检测方法1）外观：桥架镀、涂表面应符合下表规定，检测方法一一目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法2. 表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合下表的规定注：1、镀锌+喷涂或喷漆时，其中电镀锌厚度》卩m,以测得的总厚度判定；2、电镀锌其平面最薄处的厚度不应低于表中规定的80%且不应超过20%勺测试点。
1）厚度热镀锌桥架主体对1.5~3mm厚度，最小平均厚度》55am,最小局部厚度45am > 3mm厚度70am局部55am检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。
2）电镀锌或锌镍合金桥架主体》12 am3）喷涂或喷漆桥架主体》50 am检测方法按GB1764磁性测厚仪4）附着力一一镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落5）电镀锌和锌合金按标准试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。
3. 光泽度防护处理的表面光泽应不低于 60%。
检测方法：按GB1743油膜光泽度测定法，用光泽度仪测量数字直接显示。
4. 耐盐雾性表面防护层应具有下表中规定的 3级耐盐雾性。
5.制造精度1）桥架的长度极限偏差当长度w 2米时，极限偏差为土 2mm,当长度＞ 2mm时，极限偏差土 4mm2）桥架的宽度极限偏差当宽度〉400mm时，极限偏差为土 4mm，当宽度w400mm时，极限偏差为土 3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于 8mm电镀锌和喷漆，防护处理平面度允差每米不大于 4mm4）托臂自由状态时垂直高度允差为上翘 1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7 •接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
电缆桥架的验收规范
电缆桥架的验收规范篇一：桥架验收规范桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。
2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。
3、镀锌电缆桥架间连接板的两端不得连接跨接线，但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。
二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。
三、电缆桥架安装应符合以下规定：1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。
电缆最小允许弯曲半径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。
4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时，与管道的最小净距，符合下列规定：与管道的最小净距（m）6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
四、桥架内电缆敷设应符合下列规定：1、大于45o倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定：电缆固定点的间距（mm）五、电缆的首端、尾端和分支处应设标志牌。
篇二：电缆桥架施工要求及规范电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
