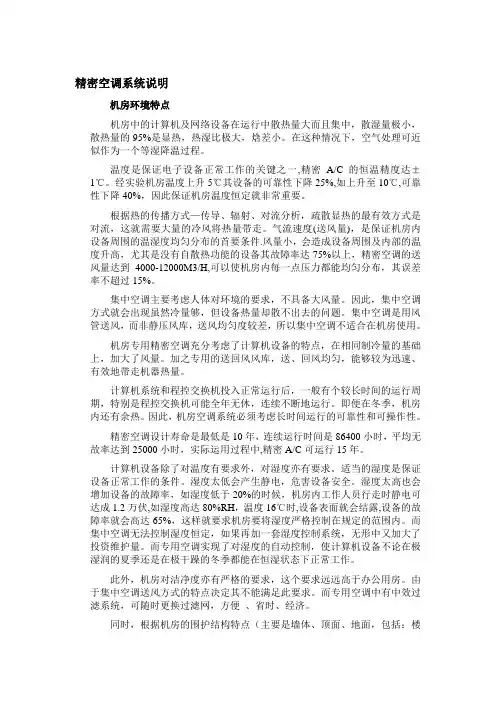

精密空调系统说明
精密空调系统说明
机房环境特点
机房中的计算机及网络设备在运行中散热量大而且集中，散湿量极小，散热量的95%是显热，热湿比极大，焓差小。
在这种情况下，空气处理可近似作为一个等湿降温过程。
温度是保证电子设备正常工作的关键之一,精密A/C的恒温精度达±1℃。
经实验机房温度上升5℃其设备的可靠性下降25%,如上升至10℃,可靠性下降40%，因此保证机房温度恒定就非常重要。
根据热的传播方式—传导、辐射、对流分析，疏散显热的最有效方式是对流，这就需要大量的冷风将热量带走。
气流速度(送风量)，是保证机房内设备周围的温湿度均匀分布的首要条件.风量小，会造成设备周围及内部的温度升高，尤其是没有自散热功能的设备其故障率达75%以上，精密空调的送风量达到4000-12000M3/H,可以使机房内每一点压力都能均匀分布，其误差率不超过15%。
集中空调主要考虑人体对环境的要求，不具备大风量。
因此，集中空调方式就会出现虽然冷量够，但设备热量却散不出去的问题。
集中空调是用风管送风，而非静压风库，送风均匀度较差，所以集中空调不适合在机房使用。
机房专用精密空调充分考虑了计算机设备的特点，在相同制冷量的基础上，加大了风量。
加之专用的送回风风库，送、回风均匀，能够较为迅速、有效地带走机器热量。
计算机系统和程控交换机投入正常运行后，一般有个较长时间的运行周期，特别是程控交换机可能全年无休，连续不断地运行。
即便在冬季，机房内还有余热。
因此，机房空调系统必须考虑长时间运行的可靠性和可操作性。
精密空调设计寿命是最低是10年，连续运行时间是86400小时，平均无故率达到25000小时，实际运用过程中,精密A/C可运行15年。
计算机设备除了对温度有要求外，对湿度亦有要求。
适当的湿度是保证设备正常工作的条件。
湿度太低会产生静电，危害设备安全。
湿度太高也会增加设备的故障率，如湿度低于20%的时候，机房内工作人员行走时静电可达成1.2万伏,如湿度高达80%RH，温度16℃时,设备表面就会结露,设备的故障率就会高达65%，这样就要求机房要将湿度严格控制在规定的范围内。
而集中空调无法控制湿度恒定，如果再加一套湿度控制系统，无形中又加大了投资维护量。
而专用空调实现了对湿度的自动控制，使计算机设备不论在极湿润的夏季还是在极干躁的冬季都能在恒湿状态下正常工作。
此外，机房对洁净度亦有严格的要求，这个要求远远高于办公用房。
由于集中空调送风方式的特点决定其不能满足此要求。
而专用空调中有中效过滤系统，可随时更换过滤网，方便、省时、经济。
同时，根据机房的围护结构特点（主要是墙体、顶面、地面，包括：楼
层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层结构及缝隙、散热）、人员的发热量，照明灯具的发热量，新风负荷等各种因素，计算出计算机房所需的制冷量，因此选定空调的容量。
A 级机房内温度、湿度的要求：
A 级机房内洁净度的要求：
几点：
第一、机房要密封、墙体围护结构要清洁。
第二、机房要保持正压，防止脏空气侵蚀。
新风做到两级净化，即初效、亚高效过滤器，从而使输入机房的空气洁净度大大提高。
第三、空调机设中效过滤器，并定期更换，从而保证机房空气在不断循环中得以净化。
我公司的方案设计可以保证，空气洁净度达到国标要求。
空调选型
机房的热负荷主要来自两个方面：
机房内的计算机设备、照明灯具、辅助设施及工作人员所产生的热；由机房外部进入的热，如：从墙壁、屋顶、隔断和地面传入机房的热；透过玻璃窗射入的太阳辐射热；从窗户及门的缝隙渗入的风而侵入的热；新风机补充新风带进来的热量等。
为达到机房的环境要求，空调机的选型十分重要。
确保计算机房内的系统设备在恒温、恒湿工作条件下的送风量以及使人感到舒适的送风量，必须计算出机房内的热负荷。
选型爱默生CM20AF-15-M空调
网络机房（65平方米），采用2台CM20AF-15-M机组，单台制冷量20KW,单压缩机组。
UPS专用机房（24平方米），采用一台CM20AF-15-M机组，单台制冷量20KW,单压缩机组。
中控室选用两台嵌入式大金空调制冷。
空调送风方式
我们设计选用的机房专用空调，制冷方式为风冷制冷，送风方式为下送风上回风。
大中型计算机机房内通常设有架空的活动地板，在活动地板下的空间，常被空调用作送风的静压风库，通过保持正压，气流组织分配均匀地送入各个网络设备内。
下送上回气流组织把机房空调与机柜或机架柜的设备冷却合二为一个送风系统，回风通过机房顶棚上装设的风口回至空调内。
计算机的类型不同，体积不等，但它们共同的都是由许多电子元器件所组合。
计算机机柜是个散热量大而又集中的设备，运行中的机柜内温度不断升高，此时，机柜的一部分热量向机房内散放，使机房内的室温升高，同时，又影响到机柜的散热。
当机柜的散热不充分时，机柜内的温度将继续升高，到一定值时，造成电子元器件发生参数故障。
因此，机房空调与机柜冷却两者互为关联，其中首要的是机柜冷却，其次才是机房的舒适环境。
机房的送回风方式不但关系到机柜的冷却效果，而且也关系到空调的送风风量及初次投资和日常经济运行。
下送式机房活动地板的空调送风风口一般布置在计算机机柜近侧或机架底部。
冷却空气从设在机柜附近的活动地板风口送出，送出的低温空气只在瞬间与机房的热空气混合，即刻从机柜的进风口进入机柜，有效地提高了机柜冷却空气的质量，用较少的风量，不但提高了机柜的冷却效果，同时也减少了送入的洁净空气与机房内含有悬浮尘埃空气相混合的污染，从而也提高了进入计算机机柜的空气洁净度。
通过对一些机房的调查测定，经过分析，得出结论：在机房单位面积的耗冷量相近，送风温度相近，采用下送上回的送回风方式，机柜实际获得的冷却效果，优于其它的送回风方式。
空调机的上下水问题
加湿系统的上水管应采用6分镀锌管连接至现场的供水口。
为方便进行检修，加湿器系统的进水接口应设置球阀。
球阀应安装于靠近室内机组右方一米范围内不受遮挡处。
随机附带的减压橡胶垫必须按厂方指示安装妥当。
空调系统的排水管应采用25mm的PVC管或双面热镀锌管连接至现场的下水口。
出水口的位置应于现场与客户商定。
上，下水管道的连接应小心进行，并确定无任何泄漏及固定于地面或墙面。
随机附带的排水水封弯头等配件必须按厂家指示安装妥当。
为了更好的预防和解决漏水问题，本方案采取了在机房精密空调所在地板下方砌筑规格为100X150mm矩形挡水坝，并且在挡水坝中预留下水口，以防止机房精密空调漏水托盘水满溢出的情况。
这种措施可以有效地解决漏水带来的问题。
如同一现场机组过多并共用一根排水管时，必须加大排水管管径。
排水管必须向排水方向倾斜1%坡度，以保证排水顺畅，避免阻塞。
机房内我们安装了漏水报警系统，一旦漏水，系统将自动报警，催促值班人员采取措施，避免机房受到不应有的损失。
