温度传感器探头大家应该都见过，在实际安装应用过程中，对于探头的长度应该有哪些要求呢？pt100温度传感器探头跟一般温度传感器探头有什幺不同呢？本文就来为你介绍关于温度传感器探头长度的要求，以及pt100温度传感器探头的介绍。
温度传感器探头长度要求
一般，在实际应用中，温度传感器前面感温部位只要插在管道就OK,如果只是为了曾温度,那也不用考虑探头的直径,差不多就行.除非你怕影响流量,那就要考虑粗细了。
关于变压器温控探头的插入深度问题，对于移相变压器温度探头我们在现场的要求一般是插入25cm~30cm，公司所做的插入温控探头的套管一般是40cm，最下面5cm进行了深度热缩（如下图）。
由于、、探头和套管是插入变压器里，其中套管是用于探头和变压器的绝缘，由于套管最底部进行深度热缩的长度只有5cm，如果探头插入过深或套管深度热缩的长度过短就会导致变压器对温度探头放电的问题发生，由于探头是和温控显示仪连接，而温控仪又和控制器连接，所以放电会带来一系列的问题。
针对这样的问题，为了减小放电的可能性，现在要求我们现服务人员对温度探头的处理是将套管从变压器抽出先比划比划，然后再将探头插入套管，具体要求是最好能让探头距套管最下面至少有≥10cm距离。
如下图所示：。
PT100温度传感器测量电路
PT100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.本电路选择其工作在 -19℃至500℃范围。
整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。

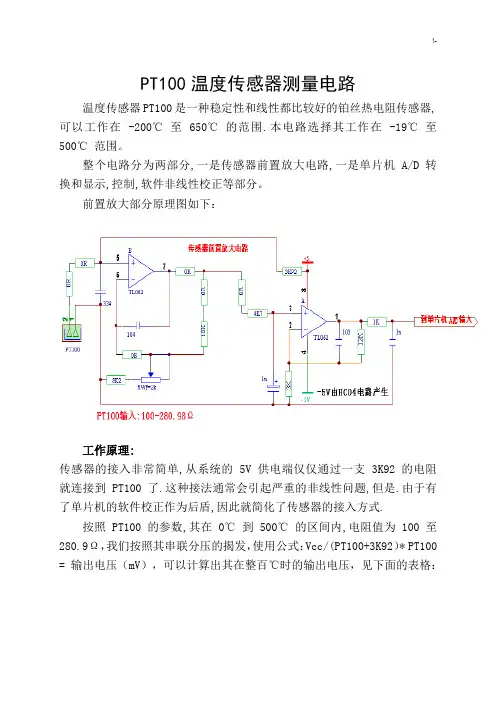

前置放大部分原理图如下：工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的 500℃在实际计算时的取值是 450 而不是 500 。
450/1023*5/(0.33442-0.12438)≈10.47 。
其实，计算的方法有多种，关键是要按照传感器的 mV/℃为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499 ，这样，热心朋友的计算结果就吻合了。
Pt100探头原理解释及接线说明（图文）
Pt100探头原理解释及接线说明（图⽂）Pt100温度传感器接线说明Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。
是⼀种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级± （0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最⼩置⼊深度：热电阻的最⼩置⼊深度≥200mm；允通电流≤5ma。
另外，pt100="">PT100 温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线,可⽤ A、B、C（或⿊、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。
仪表上接传感器的固定端⼦有三个：A 线接在仪表上接传感器的⼀个固定的端⼦.B 和C 接在仪表上的另外两个固定端⼦，B 和 C 线的位置可以互换,但都得接上。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的 3 线和 4 线接法：是采⽤ 2 线、3 线、4 线，主要由使（选）⽤的⼆次仪表来决定。
⼀般显⽰仪表提供三线接法，PT100 ⼀端出⼀颗线，另⼀端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
⼀般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最⾼，三线也可以，两线最低，具体⽤法要考虑精度要求和成本。
PT100温度传感器产品特征：1、不锈钢套管封装，经久耐⽤；2、活动螺丝固定，使⽤⽅便；3、按照国际IEC751 国际标准制造，即插即⽤；4、多种探头尺⼨可选、适应⾯⼴；5、⾼精度、⾼稳定、⾼灵敏；6、外形⼩巧，经济实⽤。
PT100温度传感器测量电路
PT100 温度传感器测量电路
温度传感器 PT100 是一种稳定性和线性都比较好的铂丝热电阻传感器, 可以工作在 -200℃ 至 650℃ 的范围.本电路选择其工作在 -19℃ 至 500℃ 范围。
整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转 换和显示,控制,软件非线性校正等部分。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635 的结果。 实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数 字仅仅为 450 个字，因此，公式中的 500℃ 在实际计算时的取值是 450 而不是 500 。450/1023*5/(0.33442-0.12438)≈10.47 。其实，计算的方 法有多种，关键是要按照传感器的 mV/℃ 为依据而不是以被测温度值为依 据，我们看看加上非线性校正系数：10.47*1.1117=11.639499 ，这样，热 心朋友的计算结果就吻合了。
制值等等。
各段的非线性补偿系数见下列表格（仅仅列出主要段的数据，非全部表格内容）：
传感电压
mV/℃ 内部 AD 读数 校正系数
124.3781 供电电阻=3K92±1%,供电电压=5.000V±1%
124.8450
0.4670
1.00
1.0000
147.7942
0.4683
50.14
0.9972
170.6414
PT100 铂电阻传感器有三条引线,可用 A、B、C（或黑、红、 黄）来代表三根线,三根线之间有如下规律：
A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.
PT100
线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，通过计算可知，
Rt=R1R3/R2+R1r/R2-r,当 R1=R2 时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，
但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响，但分析可见，采用三线制会大大减小导线电阻带来的附加误差，
曲测量的部位测温，但必须注意的是由于顶部是测温元件所在位置，所以其端部 30mm 是不得弯曲的，其结构如下：
不锈钢管 薄膜电阻 MgO
内引线
不锈钢管 薄膜电阻 MgO
内引线不锈钢管 薄Fra bibliotek电阻 MgO内引线
二线制电阻
三线制电阻
四线制电阻
温度传感器的选型：确定温度传感器类型、实际使用温度范围、精度、尺寸及安装固定方式等。如无特别约定，所有铂电 阻温度传感器的头部 5mm 长度为温度测量端。
1/3DIN B 级
温度误差 ℃ 阻值误差 Ω
0.44
0.16
0.27
0.10
0.10
0.04
0.27
0.10
0.44
0.16
0.61
0.23
0.78
0.30
0.95
0.36
1.12
0.43
1.20
0.46
A级
温度误差 ℃ 阻值误差 Ω
0.55
0.24
0.35
0.14
0.15
0.06
0.35
0.13
选型举例：STT-R----AD1----B4----C80----D4-----E4 F2 G0 H0----L1----PB----T3----W0----S0
pt100温度传感器 标准
PT100温度传感器标准
PT100温度传感器是一种高精度的温度检测器，被广泛应用于各种温度测量场景。
下面将从测量范围、精度、重复性和响应时间等方面介绍PT100温度传感器的标准。
1. 测量范围
PT100温度传感器的测量范围为-200℃至+850℃。
这意味着PT100可以测量从极低温度到极高温度范围内的温度值，具有较宽的测量范围。
2. 精度
PT100温度传感器的精度等级一般为A级和B级。
A级精度通常适用于高精度测量，其误差范围一般在±（0.15+0.002|t|）℃之间；B级精度通常适用于一般精度测量，其误差范围一般在±（0.30+0.005|t|）℃之间。
其中，|t|表示被测温度的绝对值。
3. 重复性
PT100温度传感器的重复性一般为0.25℃。
这意味着在相同的测量条件下，多次测量的结果之间的差异不会超过0.25℃。
这种高重复性使得PT100传感器在需要高精度测量的应用中具有优势。
4. 响应时间
PT100温度传感器的响应时间一般为≤75s，具体时间与测量条件有关。
在温度变化较快的环境中，PT100可以快速地响应温度变化；而在温度变化缓慢的环境中，其响应时间可能会稍长一些。
总结：
PT100温度传感器具有较宽的测量范围、高精度、高重复性和较快的响应时间等特点，使其成为一种优秀的温度检测器。
在各种温度测量场景中，可以根据实际需求选择合适的PT100传感器以满足精度和性能要求。
PT100温度传感器测量
PT100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.本电路选择其工作在 -19℃至500℃范围。
整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。
前置放大部分原理图如下：工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0100.00124.381100.39124.850119.40147.79100138.51170.64150157.33192.93200175.86214.68250194.10235.90300212.05256.59350229.72276.79400247.09296.48450264.18315.69500280.98334.42单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
