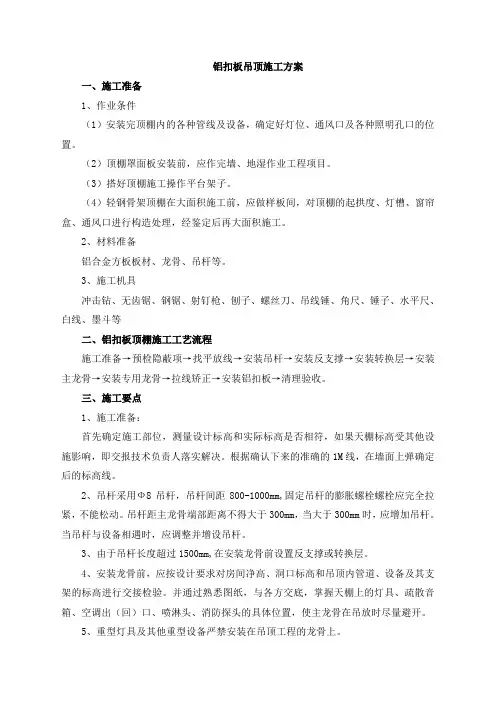

铝扣板吊顶施工方案
铝扣板吊顶施工方案
铝扣板吊顶施工方案一、施工准备1、作业条件（1）安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。
（2）顶棚罩面板安装前，应作完墙、地湿作业工程项目。
（3）搭好顶棚施工操作平台架子。
（4）轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。
2、材料准备铝合金方板板材、龙骨、吊杆等。
3、施工机具冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等二、铝扣板顶棚施工工艺流程施工准备→预检隐蔽项→找平放线→安装吊杆→安装反支撑→安装转换层→安装主龙骨→安装专用龙骨→拉线矫正→安装铝扣板→清理验收。
三、施工要点1、施工准备：首先确定施工部位，测量设计标高和实际标高是否相符，如果天棚标高受其他设施影响，即交报技术负责人落实解决。
根据确认下来的准确的1M线，在墙面上弹确定后的标高线。
2、吊杆采用Ф8吊杆，吊杆间距800-1000mm,固定吊杆的膨胀螺栓螺栓应完全拉紧，不能松动。
吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。
当吊杆与设备相遇时，应调整并增设吊杆。
3、由于吊杆长度超过1500mm,在安装龙骨前设置反支撑或转换层。
4、安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
并通过熟悉图纸，与各方交底，掌握天棚上的灯具、疏散音箱、空调出（回）口、喷淋头、消防探头的具体位置，使主龙骨在吊放时尽量避开。
5、重型灯具及其他重型设备严禁安装在吊顶工程的龙骨上。
6、龙骨材质符合规范和设计要求，龙骨光滑平直，镀层饱满。
7、安装孔角龙骨时应起拱，一般为短跨的1/200（10m跨内水平线上中心提升1公分高），墙边第一根孔角龙骨距墙壁边缘≤200mm（排列到最后离墙距离超过200mm 时应增加一根）接头要错开，不可与相邻龙骨接头在一条直线上，吊杆的方向也要错开，避免孔角龙骨向一边倾倒。

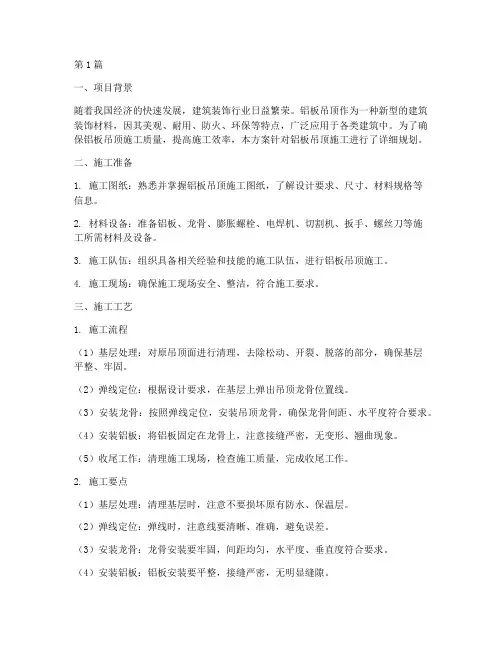

铝板吊顶施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，建筑装饰行业日益繁荣。
铝板吊顶作为一种新型的建筑装饰材料，因其美观、耐用、防火、环保等特点，广泛应用于各类建筑中。
为了确保铝板吊顶施工质量，提高施工效率，本方案针对铝板吊顶施工进行了详细规划。
二、施工准备1. 施工图纸：熟悉并掌握铝板吊顶施工图纸，了解设计要求、尺寸、材料规格等信息。
2. 材料设备：准备铝板、龙骨、膨胀螺栓、电焊机、切割机、扳手、螺丝刀等施工所需材料及设备。
3. 施工队伍：组织具备相关经验和技能的施工队伍，进行铝板吊顶施工。
4. 施工现场：确保施工现场安全、整洁，符合施工要求。
三、施工工艺1. 施工流程（1）基层处理：对原吊顶面进行清理，去除松动、开裂、脱落的部分，确保基层平整、牢固。
（2）弹线定位：根据设计要求，在基层上弹出吊顶龙骨位置线。
（3）安装龙骨：按照弹线定位，安装吊顶龙骨，确保龙骨间距、水平度符合要求。
（4）安装铝板：将铝板固定在龙骨上，注意接缝严密，无变形、翘曲现象。
（5）收尾工作：清理施工现场，检查施工质量，完成收尾工作。
2. 施工要点（1）基层处理：清理基层时，注意不要损坏原有防水、保温层。
（2）弹线定位：弹线时，注意线要清晰、准确，避免误差。
（3）安装龙骨：龙骨安装要牢固，间距均匀，水平度、垂直度符合要求。
（4）安装铝板：铝板安装要平整，接缝严密，无明显缝隙。
（5）收尾工作：检查施工质量，确保无遗漏、损坏现象。
四、施工质量控制1. 材料质量：选用符合国家标准的铝板、龙骨等材料，确保施工质量。
2. 施工工艺：严格按照施工工艺进行施工，确保施工质量。
3. 施工过程：加强施工过程中的质量检查，发现问题及时整改。
4. 成品保护：在施工过程中，注意成品保护，避免损坏。
五、安全措施1. 施工现场：施工现场要设置安全警示标志，确保施工安全。
2. 机械设备：使用机械设备时，确保设备运行正常，防止发生意外。
3. 高空作业：高空作业时要系好安全带，防止坠落。

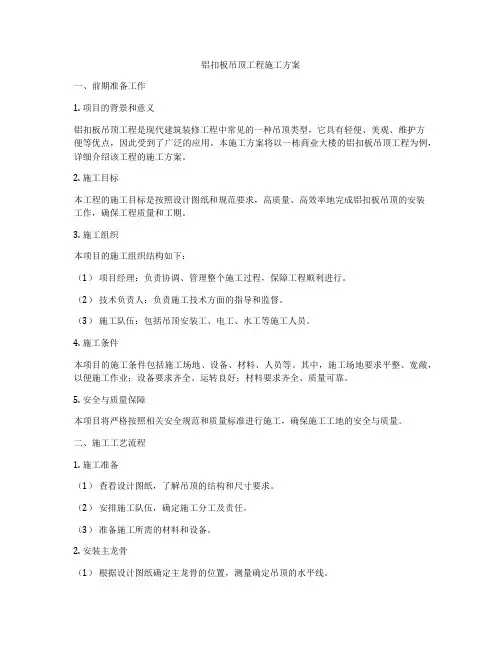

铝扣板吊顶工程施工方案
铝扣板吊顶工程施工方案一、前期准备工作1. 项目的背景和意义铝扣板吊顶工程是现代建筑装修工程中常见的一种吊顶类型，它具有轻便、美观、维护方便等优点，因此受到了广泛的应用。
本施工方案将以一栋商业大楼的铝扣板吊顶工程为例，详细介绍该工程的施工方案。
2. 施工目标本工程的施工目标是按照设计图纸和规范要求，高质量、高效率地完成铝扣板吊顶的安装工作，确保工程质量和工期。
3. 施工组织本项目的施工组织结构如下：（1）项目经理：负责协调、管理整个施工过程，保障工程顺利进行。
（2）技术负责人：负责施工技术方面的指导和监督。
（3）施工队伍：包括吊顶安装工、电工、水工等施工人员。
4. 施工条件本项目的施工条件包括施工场地、设备、材料、人员等。
其中，施工场地要求平整、宽敞，以便施工作业；设备要求齐全、运转良好；材料要求齐全、质量可靠。
5. 安全与质量保障本项目将严格按照相关安全规范和质量标准进行施工，确保施工工地的安全与质量。
二、施工工艺流程1. 施工准备（1）查看设计图纸，了解吊顶的结构和尺寸要求。
（2）安排施工队伍，确定施工分工及责任。
（3）准备施工所需的材料和设备。
2. 安装主龙骨（1）根据设计图纸确定主龙骨的位置，测量确定吊顶的水平线。
（2）在天花板上标明主龙骨的位置。
（3）按照设计要求，在天花板上钻孔，安装吊钩，然后将主龙骨安装到吊钩上。
3. 安装副龙骨（1）根据设计图纸确定副龙骨的位置，并测量确定吊顶的水平线。
（2）按照设计要求，在主龙骨上钻孔，安装吊钩，然后将副龙骨安装到吊钩上。
4. 安装铝扣板（1）根据设计要求将铝扣板按照规定的尺寸裁切好。
（2）依次安装铝扣板，注意板与板之间的连接和对齐，确保吊顶的整体美观。
5. 安装辅助设施（1）安装灯具和空调设备。
（2）接入电源和管道。
6. 完成验收（1）完成吊顶安装后，进行整体验收，包括外观检查、安全可靠性检查等。
（2）处理验收过程中出现的问题，确保吊顶的质量和安全性。
吊顶施工施工方案(3篇)
第1篇一、工程概况本工程吊顶施工项目位于XX市XX区XX大厦，总建筑面积为XX平方米。
吊顶施工主要包括：铝扣板吊顶、石膏板吊顶、集成吊顶等。
本次施工方案针对不同类型的吊顶材料，制定相应的施工工艺和注意事项。
二、施工准备1. 材料准备（1）铝扣板：根据设计要求，选择合适的铝扣板材料，确保其质量符合国家标准。
（2）石膏板：选择质量合格、防火性能好的石膏板，厚度为9mm或12mm。
（3）集成吊顶：选择环保、安全、美观的集成吊顶材料。
2. 工具准备（1）电动切割机、手动切割机、锯片等切割工具。
（2）电钻、电锤等钻孔工具。
（3）水平尺、卷尺、线锤等测量工具。
（4）螺丝刀、扳手、锤子等安装工具。
3. 人员准备（1）施工队伍：由具备相关资质的专业施工队伍进行吊顶施工。
（2）技术人员：负责现场技术指导、质量监督和施工协调。
三、施工工艺1. 铝扣板吊顶施工工艺（1）弹线定位：根据设计图纸，在墙面上弹出吊顶的基准线，确保吊顶的平整度。
（2）安装吊杆：按照设计要求，在墙面上安装吊杆，间距一般为1.2米，吊杆长度根据吊顶高度确定。
（3）安装龙骨：将吊杆与龙骨连接，确保龙骨与吊杆垂直，龙骨间距一般为600mm。
（4）安装铝扣板：将铝扣板按照龙骨间距进行切割，然后安装到龙骨上，确保扣板与扣板之间紧密连接。
（5）收口处理：在吊顶的四周、阴阳角等位置进行收口处理，确保吊顶的美观性。
2. 石膏板吊顶施工工艺（1）弹线定位：与铝扣板吊顶相同，弹线定位。
（2）安装吊杆：与铝扣板吊顶相同，安装吊杆。
（3）安装龙骨：与铝扣板吊顶相同，安装龙骨。
（4）安装石膏板：将石膏板按照龙骨间距进行切割，然后安装到龙骨上，确保石膏板与龙骨之间紧密连接。
（5）石膏板接缝处理：在石膏板接缝处进行填充处理，确保接缝处的平整度。
3. 集成吊顶施工工艺（1）弹线定位：与铝扣板吊顶相同，弹线定位。
（2）安装吊杆：与铝扣板吊顶相同，安装吊杆。
（3）安装龙骨：与铝扣板吊顶相同，安装龙骨。
铝扣板吊顶工程施工方案,完整版.doc
铝扣板吊顶工程施工方案，完整版.doc 铝扣板吊顶工程施工方案，完整版一：工程概述本工程旨在对建筑内铝扣板吊顶进行施工，使其达到设计要求，提升建筑内部的美观和空气质量。
二：施工准备2.1 设计图纸和技术要求根据设计图纸和技术要求，确定本次施工的具体流程和施工方法。
2.2 材料准备根据设计图纸和施工要求，准备所需的铝扣板材料、悬挂件、连接件、封边材料等。
2.3 施工人员组织合适的施工人员，包括项目经理、技术人员、施工人员等，确保施工人员具备相关经验和技能。
2.4 施工设备准备和租借所需的施工设备和工具，包括梯子、脚手架、电钻、切割机等。
三：施工流程3.1 打线和定位根据设计图纸，使用墨线对施工区域进行打线和定位，确保吊顶的准确位置。
3.2 安装悬挂系统根据设计图纸和要求，安装悬挂系统，包括主龙骨、副龙骨和连接件，确保吊顶的稳固和平整。
3.3 安装铝扣板根据设计图纸和要求，安装铝扣板，包括尺寸剪裁、连接件安装、扣板安装等，确保吊顶的美观和质量。
3.4 进行封边处理根据设计图纸和要求，对吊顶边缘进行封边处理，确保吊顶的平整和美观。
3.5 清理和验收清理施工区域的垃圾和工具，进行吊顶的验收，确保吊顶符合设计要求和施工标准。
四：施工注意事项4.1 安全施工施工人员必须遵守相关安全制度和操作规程，佩戴必要的个人防护用品，确保施工安全。
4.2 材料保护施工过程中，要妥善保护铝扣板材料，防止划伤和变形。
4.3 施工质量控制施工过程中，要严格按照设计要求和技术要求进行施工，确保施工质量。
五：附件1. 设计图纸2. 技术要求3. 施工流程图4. 其他相关资料六：法律名词及注释1. 建筑法：指国家关于建筑物建设和管理的法律及其实施细则。
-------------------电子产品售后维修流程，详细版一：流程概述本流程旨在规范电子产品售后维修工作，确保售后服务的高效和客户的满意度。
二：流程步骤2.1 客户报修客户向售后部门报修，提供产品型号、故障现象等信息。
铝扣板专项施工方案(3篇)
第1篇一、项目背景随着建筑行业的发展，铝扣板因其轻便、美观、耐用等特点，在室内装饰中得到了广泛应用。
铝扣板施工质量直接影响到建筑的美观和使用寿命。
为确保铝扣板施工质量，特制定本专项施工方案。
二、施工范围本方案适用于各类建筑室内铝扣板吊顶工程，包括但不限于办公室、商场、酒店、住宅等。
三、施工准备1. 人员准备- 施工人员需经过专业培训，熟悉铝扣板的安装工艺和操作规程。
- 安排经验丰富的施工队长和班组长，负责施工过程中的技术指导和质量监督。
2. 材料准备- 铝扣板：选择符合国家标准、质量可靠的品牌产品。
- 辅助材料：龙骨、吊件、螺丝、密封胶等。
- 工具：电钻、扳手、水平尺、卷尺、切割机等。
3. 施工图纸和技术交底- 施工前，组织技术人员对施工图纸进行详细审查，确保图纸的准确性和可行性。
- 对施工人员进行技术交底，明确施工要求、质量标准、安全注意事项等。
四、施工工艺流程1. 基层处理- 清理吊顶面，确保无灰尘、油污等杂物。
- 检查吊顶面平整度，如有不平处，需进行修补。
2. 弹线定位- 根据设计图纸，在吊顶面上弹出水平线和垂直线，确定龙骨位置。
- 确保弹线准确无误，避免安装偏差。
3. 安装龙骨- 龙骨采用轻钢龙骨，按弹线位置固定在吊顶面上。
- 龙骨间距应符合设计要求，确保吊顶的稳定性和安全性。
4. 安装吊件- 吊件与龙骨连接牢固，确保吊顶的稳定性。
- 吊件位置应与龙骨对齐，避免出现错位。
5. 安装铝扣板- 铝扣板按顺序铺设，确保板面平整、缝隙均匀。
- 铝扣板与龙骨连接牢固，防止松动。
6. 收口处理- 铝扣板收口处应密封严密，防止水分侵入。
- 收口处可使用密封胶或专用收口条。
7. 检查验收- 施工完成后，对吊顶进行自检和互检，确保质量符合要求。
- 邀请业主进行验收，确保施工质量满足使用要求。
五、质量控制措施1. 材料质量控制- 严格审查铝扣板等材料的合格证、检测报告等，确保材料质量符合标准。
- 进场材料需进行抽样检测，合格后方可使用。
铝扣板吊顶设计方案三篇
铝扣板吊顶设计方案三篇篇一：铝扣板吊顶施工方案一、编制依据1、建筑装饰工程技术规范2、建筑装饰工程质量验收规范3、建筑施工手册4、建筑工程施工工艺标准汇编二、施工准备1、技术准备（1）熟悉图纸。
（2）确定现场实际吊顶标高。
2、材料要求：轻钢龙骨及轻钢龙骨专用吊挂件、铝扣板和辅材必须符合国家规范和设计要求，必须有质量合格证明书和出场检测证明及厂家提供的详细的技术性能。
3、主要机具：（1）电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。
（2）手动工具：射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。
三、工艺流程四、操作工艺：1、弹顶棚标高水平线、划龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出+500㎜水平点，弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨的下皮线。
按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900～1200㎜，一般取1000mm为宜。
2、固定吊挂杆件：8MM膨胀螺栓固定吊件，然后安装专用龙骨，调平后再安装铝扣板，同时根据实际需要留检查口，主龙骨（即短方向跨度）安装时按1/200起拱。
灯具、风口及检修口等要设附加吊杆。
大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，要另设吊挂件与结构连接。
3、安装边龙骨：边龙骨要按弹线安装，沿墙（柱）上的边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上或用射钉枪固定，射钉间距应不大于吊顶次龙骨的间距。
铝扣板用密封胶直接收边。
4、安装主龙骨：主龙骨应吊挂在吊杆上。
主龙骨间距900㎜～1200㎜，一般取1000mm 为宜。
主龙骨应起拱，起拱高度为房间短跨度的1/500。
主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。
主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。
商场工程吊顶施工方案(3篇)
第1篇一、工程概况本工程为某商场吊顶工程，总面积为10000平方米，吊顶高度为3米。
工程采用铝合金扣板吊顶，龙骨采用轻钢龙骨，施工工期为30天。
二、施工准备1. 作业条件：完成商场内各种管线及设备的安装，确定好灯位、通风口及各种照明孔口的位置。
2. 材料准备：铝合金方板板材、龙骨、吊杆、扣板、膨胀螺栓、射钉枪、冲击钻、无齿锯、钢锯、螺丝刀、角尺、锤子、水平尺、白线、墨斗等。
3. 施工机具：切割机、冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。
三、施工工艺流程1. 测量放线：根据吊顶设计标高，在四周墙上弹出水平线，并按吊顶平面图弹出主龙骨分档位置线。
2. 龙骨安装：先安装吊杆，然后安装主龙骨，再安装次龙骨。
主龙骨间距为900～1200mm，次龙骨间距为300mm。
3. 吊顶面板安装：将铝合金扣板按照龙骨间距安装到位，确保扣板平整、牢固。
4. 收口、收边处理：在吊顶四周、管道、灯具等部位安装收口、收边压条，确保吊顶美观、整洁。
四、施工要点1. 龙骨安装：龙骨安装要平整、牢固，主、次龙骨间距应符合设计要求。
2. 吊顶面板安装：铝合金扣板安装要平整、牢固，缝隙均匀，表面无明显划痕。
3. 收口、收边处理：收口、收边压条安装要牢固、平整，与吊顶面板、龙骨等部位搭接严密。
4. 灯具、通风口等部位处理：在灯具、通风口等部位安装专用扣板，确保吊顶美观、实用。
五、质量要求1. 吊顶标高、尺寸、起拱、造型应符合设计要求。
2. 龙骨、吊杆、饰面材料安装要牢固、平整，无下沉、变形现象。
3. 面板表面平整度、接缝直线度、接缝高低差等应符合规范要求。
4. 吊顶工程验收合格，无安全隐患。
六、安全措施1. 施工人员必须佩戴安全帽、系好安全带，确保施工安全。
2. 施工现场应设置警示标志，防止非施工人员进入施工现场。
3. 施工过程中，注意防火、防爆，确保施工现场安全。
4. 施工完成后，对施工现场进行清理，确保无安全隐患。
铝扣板吊顶设计方案三篇
铝扣板吊顶设计方案三篇篇一：铝扣板吊顶施工方案一、编制依据1、建筑装饰工程技术规范2、建筑装饰工程质量验收规范3、建筑施工手册4、建筑工程施工工艺标准汇编二、施工准备1、技术准备（1）熟悉图纸。
（2）确定现场实际吊顶标高。
2、材料要求：轻钢龙骨及轻钢龙骨专用吊挂件、铝扣板和辅材必须符合国家规范和设计要求，必须有质量合格证明书和出场检测证明及厂家提供的详细的技术性能。
3、主要机具：（1）电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。
（2）手动工具：射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。
三、工艺流程四、操作工艺：1、弹顶棚标高水平线、划龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出+500㎜水平点，弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨的下皮线。
按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900～1200㎜，一般取1000mm为宜。
2、固定吊挂杆件：8MM膨胀螺栓固定吊件，然后安装专用龙骨，调平后再安装铝扣板，同时根据实际需要留检查口，主龙骨（即短方向跨度）安装时按1/200起拱。
灯具、风口及检修口等要设附加吊杆。
大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，要另设吊挂件与结构连接。
3、安装边龙骨：边龙骨要按弹线安装，沿墙（柱）上的边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上或用射钉枪固定，射钉间距应不大于吊顶次龙骨的间距。
铝扣板用密封胶直接收边。
4、安装主龙骨：主龙骨应吊挂在吊杆上。
主龙骨间距900㎜～1200㎜，一般取1000mm 为宜。
主龙骨应起拱，起拱高度为房间短跨度的1/500。
主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。
主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。
铝扣板吊顶工程施工(3篇)
第1篇一、工程概述铝扣板吊顶是一种常见的室内装饰方式，具有美观、耐用、易于清洁等优点。
本工程采用铝扣板吊顶，施工范围包括公共卫生间、男女更衣室、污物间、病房卫生间等区域。
二、施工准备1. 材料准备：铝扣板、轻钢龙骨、吊杆、膨胀螺栓、自攻螺丝、射钉、密封胶等。
2. 施工机具：电钻、无齿锯、手电钻、冲击电锤、自攻螺丝钻、手提圆盘锯、手提线锯机、射钉枪、拉铆枪、手锯、钳子、螺丝刀、板子、钢尺、钢尺水平、线坠等。
3. 施工人员：专业施工队伍，具备铝扣板吊顶施工经验。
三、施工工艺1. 吊顶标高线及龙骨分档线弹设：（1）使用水准仪在房间内每个墙（柱）角上抄出500mm水平点，弹出水准线。
（2）从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱）弹出吊顶中龙骨、边龙骨的下皮线。
（3）按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900-1200mm，一般取1000mm为宜。
2. 吊挂杆件固定：（1）采用膨胀螺栓规定吊杆挂件。
（2）采用型号6的吊杆，吊杆可以采用冷拔钢筋或盘圆钢筋。
（3）吊杆的一段同膨胀螺栓固定，另一端连接龙骨。
3. 龙骨安装：（1）按照弹设的龙骨分档线，将主龙骨固定在吊挂杆件上。
（2）安装次龙骨，次龙骨间距根据设计要求确定。
（3）龙骨连接处使用自攻螺丝固定。
4. 铝扣板安装：（1）将铝扣板插入龙骨槽内，注意板与板之间的缝隙。
（2）使用射钉枪将铝扣板固定在龙骨上。
（3）检查铝扣板安装是否平整，如有不平处，使用螺丝刀调整。
四、质量要求1. 龙骨安装牢固，无松动现象。
2. 铝扣板安装平整，无翘曲、变形现象。
3. 板与板之间的缝隙均匀，无明显错位。
4. 成品保护完好，无损坏。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 高空作业时，必须使用安全绳，确保施工人员安全。
3. 严禁酒后施工，确保施工质量。
4. 施工现场保持整洁，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
第一部分工程概况 (2)
第二部分施工安排 (2)
2.1采用材料 (2)
2.2吊顶施工细部处理 (4)
2.2.1吊点、主次龙骨间距 (4)
2.2.2主次龙骨连接详图 (4)
2.3主要机具 (4)
2.4作业条件 (5)
第三部分现场工序管理 (5)
3.1工艺流程 (5)
3.2施工工艺 (5)
3.3质量要求 (6)
3.4成品保护 (7)
3.5安全措施 (8)
第一部分工程概况
1.本工程为内蒙古准格尔旗御景湾住宅楼厨房卫生间铝扣板吊顶工程。
2.本工程骨架采用轻钢龙骨，饰面板采用300*300铝扣板，局部尺寸600*600。
3.铝扣板吊顶部位及标高。
铝扣板吊顶部位及标高
层数部位标高
一层厨房、卫生间 2.8
二层厨房、卫生间 2.8
三层厨房、卫生间 2.8
四层厨房、卫生间 2.8
五层厨房、卫生间 2.8
厨房、卫生间 2.8
六至十
八层
厨房、卫生间 2.8
十九
层
第二部分施工安排
2.1采用材料
1、吊杆及连接附件
A8膨胀螺栓。
入板深度50mm。
A8吊杆。
吊杆长度由于板顶位置不同，本工程吊杆高度不一。
2、主龙骨规格：
吊顶主龙骨壁厚1.0mm，选用CB38×12×1.0。
3、次龙骨：30X25
4、吊件：
5、挂件：
6、连接件：
7、铝扣板：
300X300C型条板。
2.2吊顶施工细部处理
2.2.1吊点、主次龙骨间距
1、吊点间距采用900mm。
沿房间短跨布置。
吊点离墙侧小于300mm。
布置吊点时按四周留下300mm的距离，内部吊点间距在小于900mm的基础上可以调整。
2、主龙骨间距采用1000mm，
3、次龙骨间距采用300mm。
2.2.2主次龙骨连接详图
2.3 主要机具
冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。
2.4 作业条件
1．安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。
2．顶棚罩面板安装前，应作完墙、地湿作业工程项目。
3．搭好顶棚施工操作平台架子。
4．轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。
第三部分现场工序管理
3.1 工艺流程
基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收
3.2 施工工艺
1．弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上画好龙骨分档位置线。
2．安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆，吊杆安装用帕膨胀螺栓固定在顶棚上。
吊杆选用帕圆钢，吊筋间距控制在900mm范围内。
3．安装主龙骨：主龙骨一般选用C38轻钢龙骨，间距控制在1000mm范围内。
安装时采用与主龙骨配套的吊件与吊杆连接。
4．安装边龙骨：按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨，水泥钉间距不大于200mm。
5．安装次龙骨：根据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件吊挂在主龙骨上。
当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定。
6．安装金属板：铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。
安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧。
7．清理：铝扣板安装完后，需用布把板面全部擦拭干净，不得有污物及手印等。
8．吊顶工程验收时应检查下列文件和记录：
①吊顶工程的施工图、设计说明及其他设计文件；
②材料的产品合格证书、性能检测报告、进场验收记录和复验报告；
③隐蔽工程验收记录；
④施工记录。
3.3 质量要求
质量要求符合《建筑装饰装修工程质量验收规范》(GB350210—2001)的规定。
质量验收检验批按每层每区划分。
表2－1
项序检查项目质量标准检查方法
主控项目1 标高、尺寸、起拱、造型符合设计要求观察；尺量检查
2 饰面材料符合设计要求
观察；检查产品
合格证书、性能
检测报告、进场
验收记录和复验
报告
3
吊杆、龙骨、饰面材料安
装
安装必须牢固
观察；手扳检查；
检查隐蔽工程验
收记录和施工记
录
4
吊杆、龙骨材质、间距及
连接方式
符合设计要求。
金属吊杆、龙骨应
经过表面防腐处理；木吊杆，龙
骨应进行防腐、防火处理。
观察；尺量检查；
检查产品合格证
书、性能检测报
告、进场验收记
录和隐蔽工程验
收记录
5 石膏板接缝应按其施工工艺标准进行板缝防
裂处理
观察
一般项目1 材料表面质量
饰面材料表面应清洁、色泽一致，
不得有翘曲、裂缝及缺损。
压条应
平直、宽窄一致
观察；尺量检查2 灯具等设备
石棉板上的灯具、烟感具、喷淋头、
风口蓖子等设备的位置应合理、美
观，与饰面板的交接应吻合、严密
观察
3 龙骨、吊杆接缝
金属吊杆，龙骨的接缝应均匀一
致，角缝应吻合，表面应平整，无
翘曲、锤印。
木质吊杆、龙骨应顺
直，无劈裂、变形
检查隐蔽工程验
收记录和施工记
录
4 填充材料
吊顶内填充吸声材料的品种和铺
设厚度应符合设计要求，并应有防
散落措施
检查隐蔽工程验
收记录和施工记
录
5
允
许
偏
差
(
m
m
)
项目
纸面石
膏板
金属板矿棉板
木板、塑料
板、格栅
表面平
整度
3 2 2 2
用2m靠尺和塞
尺检查接缝直
线度
3 1.5 3 3
拉5m线，不足
5m拉通线，用
钢直尺检查接缝高
低差
1 1 1.5 1
用钢直尺和塞
尺检查
3.4 成品保护
1．轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中应严格管理，保证不变形、不受潮、不生锈。
2．装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾，须经过项目技术人员同意后更改，不得随意改变、挪动吊杆。
3．吊顶龙骨上禁止铺设机电管道、线路。
4．轻钢骨架及罩面板安装应注意保护顶棚内各种管线，轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。
5．为了保护成品，罩面板安装必须在棚内管道试水、保温等一切工序全部验收后进行。
6.金属吊顶板的自粘性保护膜宜在产品出厂的45天内撕去。
7．设专人负责成品保护工作，发现有保护设施损坏的，要及时恢复。
8．工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
3.5 安全措施
1．现场临时水电设专人管理，防止长明灯、长流水。
用水、用电分开计量，通过对数据的分析得到节能效果并逐步改进。
2．工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。
3．持证上岗制：特殊工种必须持有在有效期内的上岗操作证，严禁无证上岗。
4．中小型机具必须经检验合格，履行验收手续后方可使用。
同时应由专门人员使用操作并负责维修保养。
必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。
5．中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。
6．使用人字梯攀高作业时只准一人使用，禁止同时两人作业。
