正余弦旋转变压器基本结构和原理
正余弦旋转变压器基本结构和原理————————————————————————————————作者：————————————————————————————————日期：正余弦旋转变压器基本结构和原理旋转变压器是输出电压与转子转角成一定函数关系的特种电机，其一、二次侧绕组分别放在定、转子上，一次侧绕组与二次侧绕组之间的电磁耦合程度与转子的转角密切相关。
从原理上看，旋转变压器相当于一台可以转动的变压器；从结构上看，旋转变压器相当于一台两相的绕线转子异步电动机。
按照输出电压与转子转角间的函数关系，旋转变压器可以分为正余弦旋转变压器、线性旋转变压器、特种函数旋转变压器等。
正余弦旋转变压器的输出电压与转子转角成正余弦函数关系，而线性旋转变压器的输出电压在一定转角范围内与转子转角成正比。
可见，旋转变压器是将角度信号转换成与其成某种函数关系的电压信号，其主要用途就是进行三角函数计算、坐标变换和角度数据传输等。
一、基本结构二、工作原理1. 空载运行分析与普通变压器类似，可以忽略定子励磁绕组的漏阻抗压降，空载时转子输出绕组的感应电动势在数值上就等于输出电压，所以上式表明，旋转变压器空载时其输出电压分别是转角的余弦函数和正弦函数，这样转子绕组R1-R2就称为余弦输出绕组，而绕组R3-R4称为正弦输出绕组2. 负载运行分析当输出绕组接了负载以后，其输出电压便不再是转角的正、余弦函数。
例如在图1-2中，正弦输出绕组R3-R4接有负载，其输出电压如图1-3所示，它偏离了期望的正弦值，这种现象称为输出特性的畸变。
畸变是必须消除的，下面首先分析畸变产生的原因，然后介绍消除畸变的措施。
为了消除畸变，就必须设法消除交轴磁通的影响。
消除的方法有两种，即一次侧补偿和二次侧补偿。
<!--[if !ppt]--><!--[endif]-->3. 畸变补偿(1) 一次侧补偿。
正余弦旋转变压器绕组设计-概述说明以及解释
正余弦旋转变压器绕组设计-概述说明以及解释1.引言1.1 概述在本篇长文中，我们将讨论正余弦旋转变压器绕组设计这一主题。
作为电力系统中重要的电力传输设备，变压器的设计和优化一直是工程师们关注的焦点。
正余弦旋转变压器是一种基于磁通旋转的新型变压器，其具有较小的漏磁感应率和较高的能量转换效率。
正余弦旋转变压器绕组设计是该类变压器的关键部分，其合理的设计可以提高变压器的性能和稳定性。
在绕组设计中，我们需要考虑变压器的额定功率、电压等级以及所需的相位移等参数。
通过合理选取绕组结构和导线材料，可以实现更高的绝缘强度和更低的耗损。
本篇长文将从正余弦旋转变压器的原理入手，详细介绍正余弦旋转变压器的工作原理及其在电力系统中的应用。
接着，我们将阐述变压器绕组设计的基本原则，包括绕组的布局、层间绝缘和匝间绝缘的设计要点。
最后，我们将重点讨论正余弦旋转变压器绕组设计中的关键问题，例如匝间电压分布的优化以及绝缘材料的选择。
通过对正余弦旋转变压器绕组设计的全面分析和研究，本文旨在为电力系统工程师提供关于变压器设计的重要理论和实践指南。
了解正余弦旋转变压器绕组设计的原理和要点，将帮助工程师更好地应用和改进该类变压器，进一步提升电力系统的运行效率和稳定性。
未来，我们对正余弦旋转变压器绕组设计的发展趋势进行展望，并探讨其在智能电网和可再生能源领域的应用前景。
1.2 文章结构文章结构部分的内容：文章的结构主要分为引言、正文和结论三个部分。
引言部分为文章的开端，主要包括概述、文章结构和目的。
概述部分为文章的开篇，简要介绍了正余弦旋转变压器绕组设计的背景和重要性。
主要说明了正余弦旋转变压器的应用领域和意义。
文章结构部分为本文的大纲，包括引言、正文和结论三个部分。
通过列出大纲，读者可以清晰地了解整篇文章的内容和逻辑结构，方便读者阅读和理解文中的内容。
目的部分主要阐明了本文的写作目的，即希望通过对正余弦旋转变压器绕组设计的研究和分析，提供一种有效的方法和指导原则，以支持工程师在实际应用中进行变压器绕组设计。

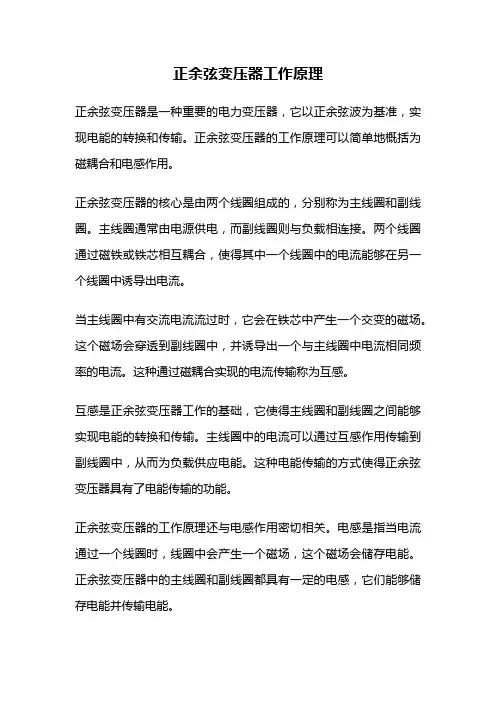

正余弦变压器工作原理
