浅谈1500KW风力发电机组安装技术
浅谈KW风力发电机组安装技术
浅谈1500K W风力发电机组安装技术能源紧缺问题是全球性的焦点问题，加快对新型能源的开发利用是实现社会能源及经济可持续发展的重要战略。
风能是一种可再生洁净能源，通过风能发电满足社会生活、生产需求这一发展理念逐渐被人们所接受和追捧。
本文主要介绍了1500KW风力发电机组安装技术，以期能够对同类工程的安装施工提供技术参考。
中电投朝阳哈拉道口风电厂工程项目位于朝阳市建平县哈拉道口镇，工程场址距朝阳市区大约160公里。
风电场项目位于建平县哈拉道口镇东南部，场址地形为山地丘陵，平均海拔高度614m左右，占地面积约49平方公里。
一期风电场规划装机容量为49.5MW。
从辽宁省内看，风电场区域位于辽北风能资源丰富带朝阳北部丘陵风能资源重点开发区，该地区常年多风，并尤以春季风速偏大，适合风能资源的开发利用。
该项目由沈阳远大科技电工有限公司提供33台单机容量1500千瓦的风电机组，设计年上网电量9919.8万千瓦时。
其中风机轮毂高75M，风轮直径为77M。
单组风机塔架分为三节，单台风机叶片设置为3片，单片重量约为5.8吨。
下文笔者将根据自己掌握的风力发电机组安装理论知识及实际的安装经验对该项目1500KW风力发电机组安装技术及相关注意事项进行逐一介绍。
主吊选型分析工程设备的及相关有资料数据，如安装风机设备的规格、重量、平面布局、施工现场的场地的实际情况及工期要求等。
本工程将采用起吊吨位为400吨的履带吊为主起重吊车，利用汽车吊将各组风机部件吊到工程施工位置，并配备一台60吨的小型吊车配合工程安装作业。
施工的检查工作2.1. 对风机安装基础进行检查确认，保证基础混凝土的龄期满足安装使用要求，其寿命循环周期为28年2.2. 在塔筒吊装前，应对其安装的具体方位进行检查确认，确认后对安装位置做好标记。
2.3. 风机安装前要对风机所有部件进行检查确认，并按要求放置在指定位置。
施工流程及方法3.1. 施工流程基础环复测-安装基础平台支架-安装塔基柜-吊装底端塔筒-吊装中段塔筒-吊装顶段塔筒-吊装机舱-地面组装叶轮-叶轮与机舱的对接安装-机舱、塔筒内的零部件安装-敷设电缆并连接-验收调试工程施工完毕。

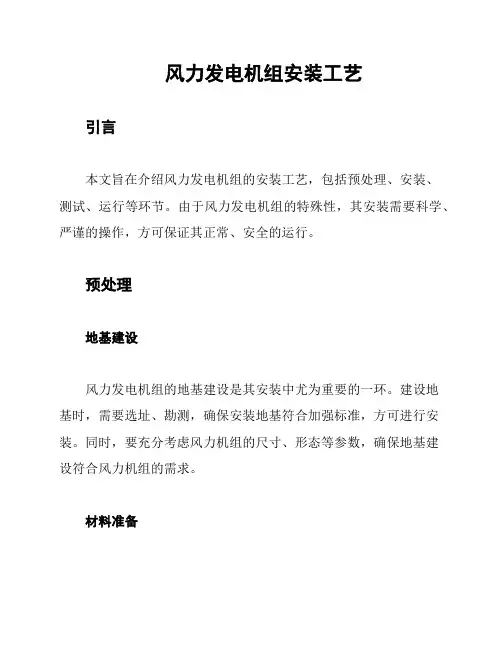

风力发电机组安装工艺
风力发电机组安装工艺引言本文旨在介绍风力发电机组的安装工艺，包括预处理、安装、测试、运行等环节。
由于风力发电机组的特殊性，其安装需要科学、严谨的操作，方可保证其正常、安全的运行。
预处理地基建设风力发电机组的地基建设是其安装中尤为重要的一环。
建设地基时，需要选址、勘测，确保安装地基符合加强标准，方可进行安装。
同时，要充分考虑风力机组的尺寸、形态等参数，确保地基建设符合风力机组的需求。
材料准备在建设地基前，需要准备好各种所需的材料，包括水泥、石料、黄沙等。
同时，需要保证这些材料质量可靠，可以满足风力机组建设的要求。
安装塔筒的装配首先，需要搭建风力机组的塔筒。
塔筒的高低与风力机组的功率、转叶直径等因素有关。
需要根据风力机组的具体需求，选择合适的塔筒高度，确保风力机组的稳定性。
发电机组装配风轮、变速箱、发电机、控制系统等零部件的安装，需要注意零部件之间的相互配合，确保每个零部件正常运转。
同时，要严格按照要求对零部件进行检测，确保没有影响风力机组正常运转的故障。
电缆布置安装完各个零部件后，需要对电缆进行布置，确保不会妨碍到风轮的正常运转。
同时，要对电缆进行保护，防止受到恶劣天气等因素的影响。
测试负载测试在安装完机组后，需要对其进行负载测试，确保机组能够正常产生和输出电力。
在进行负载测试时，需要注意机组的输出功率、电压等各项指标是否正常。
停机试运进行完负载测试后，需要对机组进行停机试运。
通过试运，可以检测机组各个部件的运行情况，确保机组可以在正常的运行环境下运转。
试运前，需要对机组的各个部件进行细致的检查，并进行必要的维护和调整。
运行运行监控每台风力发电机组都应该设置运行监控系统，这可以帮助监测机组的运转情况，及时发现和解决各种问题。
同时，运行监控系统还可以对机组进行数据分析和处理，以提高机组的运行效率和经济效益。
维护保养对于风力发电机组的维护保养工作非常重要。
在机组运行期间，需要对其各个部件进行维护和保养，及时清除杂物，更换损坏的零部件，以确保机组始终处于最佳的运行状态。
vestasV80(1500KW) 风机安装技术模板(最终)
内蒙古赤峰风电项目部
目录
一、工程概况 二、卸车工艺流程 三、安装工艺流程 四、质量控制要点 五、安全控制要点
一、工程概况
(1)V80风机是由丹麦维斯塔斯生产的2Mkw的风力发电机， 该风机的主要部分（机舱、轮毂和桨叶）为纯进口设备，3 节塔筒为国内生产。具体尺寸见下表： 序 号 名称 外型尺寸(m) 重量（t） 备注
（3）用一台吊车钩住叶根，另一个吊车钩住叶尖
叶根处使用专用吊带，沿叶根缠绕两圈，然 后，一端固定在吊车的大钩上，另一端固定在小 钩上，调整大小钩高度，使叶片叶片可以顺时或 逆时针转动。
（4）
（4）将三片桨叶安装到轮毂上
安装导流帽 １、将桨叶提起安装导流帽
（5）
２、安装完毕后，涂抹密封胶并用肥皂水抹平
五、安全控制要点
１、时刻注意吊装风速，根据实际吊装经验，塔筒吊装 风速控制在15m,机舱吊装风速控制在12m,桨叶吊装风 速控制在10m,是比较安全的，风速再大的话就比较危 险。 2、卸车时注意吊钩是否在设备的正上方，严防起钩的一 瞬间设备发生磕碰。 3、机舱就位后，在机舱外行走时必须挂好安全带。 4、吊车在线路下通过时，要注意线路是否带电，如必须 在带电的线路下通过时，必须要有足够的安全距离。 5、主吊机械站位处地面必须平整、坚实。吊装时要保证 吊车水平，防止发生倾翻事故。
（2）机舱就位后，按照要求用电动扳手把紧螺栓。 然后用液压扳手进行终紧
4、桨叶组合。 （1）首先，选择桨叶组合位置，将桨叶支架位置处处理平整。 然后将轮毂翻转90度，放至支架上.,清除法蓝上杂质和油质
（2）提前将螺栓穿进桨叶（螺栓穿进桨叶的长度不同，位置也有要 求，安装时要严格按照说明书要求执行）。
5、桨叶吊装 组合完毕后,主吊机械吊 住轮毂吊点，辅吊吊住一 片桨叶，两车抬吊，将桨 叶竖起，辅吊摘钩，主吊 起钩，将桨叶安装到机舱 上。 桨叶安装完毕后，要打 开桨叶自锁装置，使桨叶 自由旋转，否则会损坏桨 叶。

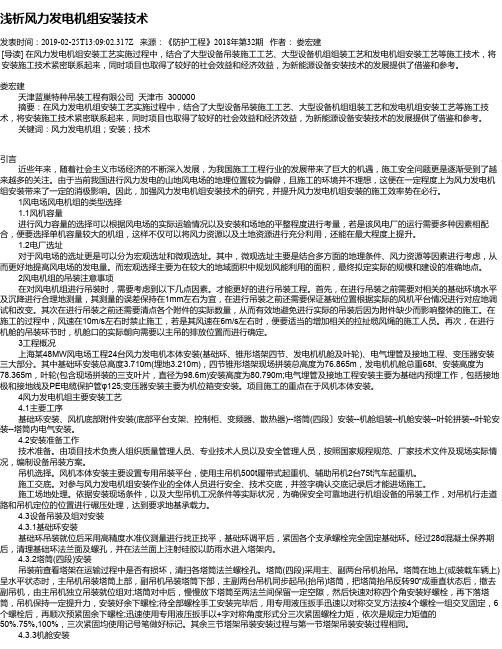

浅析风力发电机组安装技术
浅析风力发电机组安装技术发表时间：2019-02-25T13:09:02.317Z 来源：《防护工程》2018年第32期作者：娄宏建[导读] 在风力发电机组安装工艺实施过程中，结合了大型设备吊装施工工艺、大型设备机组组装工艺和发电机组安装工艺等施工技术，将安装施工技术紧密联系起来，同时项目也取得了较好的社会效益和经济效益，为新能源设备安装技术的发展提供了借鉴和参考。
娄宏建天津蓝巢特种吊装工程有限公司天津市 300000 摘要：在风力发电机组安装工艺实施过程中，结合了大型设备吊装施工工艺、大型设备机组组装工艺和发电机组安装工艺等施工技术，将安装施工技术紧密联系起来，同时项目也取得了较好的社会效益和经济效益，为新能源设备安装技术的发展提供了借鉴和参考。
关键词：风力发电机组；安装；技术引言近些年来，随着社会主义市场经济的不断深入发展，为我国施工工程行业的发展带来了巨大的机遇，施工安全问题更是逐渐受到了越来越多的关注。
由于当前我国进行风力发电的山地风电场的地理位置较为偏僻，且施工的环境并不理想，这便在一定程度上为风力发电机组安装带来了一定的消极影响。
因此，加强风力发电机组安装技术的研究，并提升风力发电机组安装的施工效率势在必行。
1风电场风电机组的类型选择 1.1风机容量进行风力容量的选择可以根据风电场的实际运输情况以及安装和场地的平整程度进行考量，若是该风电厂的运行需要多种因素相配合，便要选择单机容量较大的机组，这样不仅可以将风力资源以及土地资源进行充分利用，还能在最大程度上提升。
1.2电厂选址对于风电场的选址更是可以分为宏观选址和微观选址。
其中，微观选址主要是结合多方面的地理条件、风力资源等因素进行考虑，从而更好地提高风电场的发电量。
而宏观选择主要为在较大的地域面积中规划风能利用的面积，最终拟定实际的规模和建设的准确地点。
2风电机组的吊装注意事项在对风电机组进行吊装时，需要考虑到以下几点因素。
才能更好的进行吊装工程。

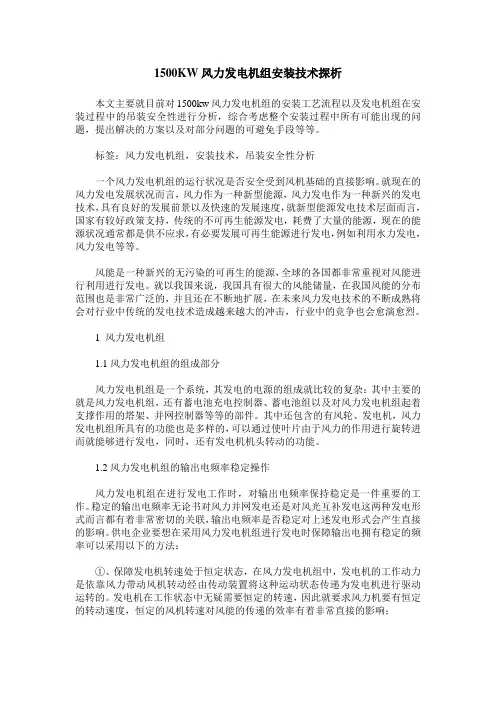

1500KW风力发电机组安装技术探析
1500KW风力发电机组安装技术探析本文主要就目前对1500kw风力发电机组的安装工艺流程以及发电机组在安装过程中的吊装安全性进行分析，综合考虑整个安装过程中所有可能出现的问题，提出解决的方案以及对部分问题的可避免手段等等。
标签：风力发电机组，安装技术，吊装安全性分析一个风力发电机组的运行状况是否安全受到风机基础的直接影响。
就现在的风力发电发展状况而言，风力作为一种新型能源，风力发电作为一种新兴的发电技术，具有良好的发展前景以及快速的发展速度，就新型能源发电技术层面而言，国家有较好政策支持，传统的不可再生能源发电，耗费了大量的能源，现在的能源状况通常都是供不应求，有必要发展可再生能源进行发电，例如利用水力发电，风力发电等等。
风能是一种新兴的无污染的可再生的能源，全球的各国都非常重视对风能进行利用进行发电。
就以我国来说，我国具有很大的风能储量，在我国风能的分布范围也是非常广泛的，并且还在不断地扩展，在未来风力发电技术的不断成熟将会对行业中传统的发电技术造成越来越大的冲击，行业中的竞争也会愈演愈烈。
1 风力发电机组1.1风力发电机组的组成部分风力发电机组是一个系统，其发电的电源的组成就比较的复杂：其中主要的就是风力发电机组，还有蓄电池充电控制器、蓄电池组以及对风力发电机组起着支撑作用的塔架、并网控制器等等的部件。
其中还包含的有风轮、发电机，风力发电机组所具有的功能也是多样的，可以通过使叶片由于风力的作用进行旋转进而就能够进行发电，同时，还有发电机机头转动的功能。
1.2风力发电机组的输出电频率稳定操作风力发电机组在进行发电工作时，对输出电频率保持稳定是一件重要的工作。
稳定的输出电频率无论书对风力并网发电还是对风光互补发电这两种发电形式而言都有着非常密切的关联，输出电频率是否稳定对上述发电形式会产生直接的影响。
供电企业要想在采用风力发电机组进行发电时保障输出电拥有稳定的频率可以采用以下的方法：①、保障发电机转速处于恒定状态，在风力发电机组中，发电机的工作动力是依靠风力带动风机转动经由传动装置将这种运动状态传递为发电机进行驱动运转的。
浅谈1500KW风力发电机组安装技术
浅谈1500KW风力发电机组安装技术【摘要】本文主要介绍了1500KW风力发电机组的安装工艺流程以及吊装安全性分析，对风机塔筒、机舱、叶片组装、叶轮吊装以及电缆敷设等施工方法和注意事项进行了详细的叙述，可做类似工程参考。
【关键词】风力发电机组；安装技术；注意事项0.工程概况华能阳江新洲风电场工程项目位于阳江市阳东县东平镇，场址距阳江市区约40 公里。
依山近海，地理位置优越，交通便利，西部沿海高速公路、江台公路、三北公路和热新公路横贯全境。
华能阳江新洲风电场工程由华能新能源产业控股有限公司投资建设，规划总装机容量约为49.5MW，共安装33台单机容量为1500kW的风力发电机组。
风机轮毂高度65m，风轮直径82m。
风机大件设备包括机舱和塔架，单台机舱重68t，单台风机的塔架为三节，单台风机的叶片为3片，每片重约6.5t。
主要部件参数表1.主吊选型根据风机设备的重量、规格、平面布置、现场具体条件及工期要求，本工程拟采用一台LTM11200型1200吨汽车吊（履带式行走），单机提吊风机各部件就位，采用一台75吨或50吨吊车配合溜尾作业。
2.施工前期准备工作2.1检查确认风机安装基础混凝土龄期满足安装要求（不小于28d）。
2.2塔筒吊装前应对其方位进行检查确认，并做好安装标记。
2.3风机各部件安装前均已按要求放置在指定位置。
3.施工流程及方法3.1施工流程基础环复测→基础平台支架安装→塔基柜安装→底端塔筒吊装→中段塔筒吊装→顶段塔筒吊装（动力电缆敷设完成）→机舱吊装→叶轮地面组装→叶轮与机舱对接→塔筒、机舱内附件安装→电缆敷设连接→验收、调试。
3.2施工方法3.2.1使用水准仪在法兰表面四周八个均匀分布的点测量水平，校验基础环的水平度≤3mm；检测基础环圆度≤2.5mm；基础环表面无污渍、杂物等。
塔筒吊装前必须先将基础平台支架吊入到基础环内并固定，保证其与基础环同心（底段塔筒安装后再安装基础平台）。
起吊变频器、塔基柜、变压器，缓慢下降将其放到基础平台安装位置，对好安装孔，用螺栓紧固。
1500kW风力发电机现场电气安装接线工艺
金风1500kW系列风力发电机组现场电气安装接线工艺（Freqcon系统）版本：A0编制：校对：审核：标准化：批准：日期：新疆金风科技股份有限公司目次3.1 电缆标记套安装要求 (1)3.2 准备电缆注意事项13.3 电缆接头及接线端头的处理要求13.4 防腐要求23.5 绑扎带使用要求23.6 电缆安装排布要求23.7 DP总线连接器接线要求24 机舱传感器安装接线过程及要求34.1 材料准备34.2 电缆进机舱柜安装位置要求54.3 温度传感器安装接线技术要求64.4 接近开关安装接线技术要求94.5 风向标、风速仪安装接线要求114.6 扭缆开关安装接线技术要求135 滑环安装接线技术要求156 机舱柜至主控柜电缆安装接线技术要求177 发电机定子绕组动力电缆安装接线技术要求188 发电机开关柜至电抗器支架电缆安装接线技术要求209 变流系统电缆安装接线技术要求2110 塔架照明电缆安装接线技术要求2511 接地部分安装接线技术要求2511.1 接地扁铁焊接技术要求2511.2 塔段之间接地连接技术要求2611.3 避雷针接地安装接线技术要求2612 附录27附录A（规范性附录）图11-1现场安装接线示意图28附录B（规范性附录）现场电气部分使用材料清单29附录C（规范性附录）现场电气安装接线工具清单31附录D（规范性附录）机舱到塔底控制柜电缆敷设要求32前言本文件的编制参照了GB 50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T 7251.8-2005《低压成套开关设备和控制设备智能型成套设备通用技术要求》本文件由新疆金风科技股份有限公司提出并归口本文件起草单位：新疆金风科技股份有限公司技术中心电控室本文件主要起草人：李强本文件代替文件的历次版本发布情况为：首次发布本文件批准人：马鸿兵金风1500kW系列风力发电机组现场电气安装接线工艺（Freqcon系统）1 范围本文件规定了Freqcon系统1500kW系列风力发电机组现场电气安装接线的工艺过程及要求。
金风1500KW系列风力发电机组吊装演示PPT
B. 若叶轮组对完成后不立即吊装，或者需要在现场过夜放置，则必须对每只叶片进行支撑保护, 确保叶轮放置期间不会因突然起风等原因损坏叶片。严禁用泡沫板直接支撑叶片，以免发生 危险！
使吊具伤人；
11
5.发电机吊安装
5.1 发电机吊安装流程图
a. 组装发电机吊具
b. 安装吊具
c. 翻身
d. 起吊
e. 对接安装
12
5.2 安全及注意事项
A. 在发电机上操作人员必须要系好安全衣和安全绳并可靠连接。 B. 整个发电机翻身操作过程中禁止踩踏发电机护线板。 C. 如若人工旋入双头螺柱困难，应用丝锥过丝处理后方可旋进，严禁用电动或液压
金风1500KW风力发电机组吊安装演示
1
目录
1. 概述 2. 电控系统柜体吊安装 3. 塔筒吊安装 4. 机舱吊安装 5. 发电机吊安装 6. 叶轮吊安装
2
1 概述
1.1 金风1500KW系列风力发电机组 采用水平轴、三叶片、上风向、 变桨距调节、直接驱动、永磁同 步发电机并网的总体设计方案。
1.2 主要部件重量： Switch电控系统:3.6 t Freqcon 电控系统:5.671 t 机舱：11.685 t 发电机：43.9 t 轮毂变桨系统总成：13.85 t
域不要停留多人，叶轮内部不得超过5 人。
16
6.3 叶轮+90°吊装示意图
C 1. 叶片双车抬吊组装
a. 轮毂支架摆放
b. 轮毂变桨系统总成固定
浅谈单机容量1500KW风电机组安装及调试
浅谈单机容量1500KW风电机组安装及调试摘要风电机组的安装工程关键点有：机组地基处理、塔架起吊安装、发电机组安装、机组调试等，本文作者根据自身实际工作，结合粤水电新疆布尔津城南风力电场（一期）49.5MW工程谈谈个人对单机容量1500KW风电机组安装的一些体会。
关键词1500KW；风电机组；风能1、工程概况新疆布尔津城南风电场工程场址为平原，机组运输及安装条件不受限制，一期工程通过技术经济综合比选，最终选用机组可靠性较高，运行维护成本较小的金风S77-1500KW变速变桨机型。
施工中，风电机组对地基基础有较高的要求，基础承受的主要荷载有机组和塔架自重、水平风荷载，其中水平风荷载分正常风速、额定风速和暴风三种工况，取最不利工况计算。
这要求施工单位在实际施工中要按照地质详勘资料做好地基设计，通过反复科学认证确定并严格按设计做好地基处理。
2、安装设备、附件需求及安装前准备工作布尔津城南风力电场一期工程风电机组的塔架高度为65m，重约100t，由于塔身自重较大，一般均分段起吊安装，通过由三部分组成，每两部分之间用法兰盘连接。
这些圆筒塔架分段运输至施工现场后，先将筒内的配件及缆线安装好，然后再进行吊装。
吊装方法采用双机抬吊递送法。
采用两台起重机，一台为主机起吊设备，要求设备起吊能力不低于400t履带吊，另一台作为副机起吊设备，要求设备起吊能力不低于50t。
副机起吊设备主要用于底部配合主机吊起筒身，随着主机的起吊，副机要行走和回转，将设备递送到基础上就位。
这项工作的关键点是要保证在满足塔架高度、有效起吊高度、起吊重量等条件的情况下起重机能够360度回转。
由于吊装工具因为吊装方式的不同而各有差异，在吊装过程中，施工单位应该依据实际情况以及使用方的具体要求进行吊装，根据实际吊装物的重量尺寸，结合实际吊装方式选择正确的合理的吊装工具，以保证吊装过程当中的安全。
在吊装前的准备工作是保证吊装安全、质量及进度的重要环节。
浅析金风70_1500kW型风力发电机组风机安装
浅析金风70/1500kW型风力发电机组风机安装发布时间：2021-11-10T05:37:19.599Z 来源：《中国电业》（发电）》2021年第14期作者：盛刚[导读] 本文简述了华电新疆达坂城风电场一期工程33台1500kW风机的安装过程。
新疆华电苇湖梁新能源有限公司 830017摘要：新疆华电达坂城风电一期49.5MW项目风电机组安装项目为新疆华电苇湖梁新能源有限公司。
本期工程建设容量49.5兆瓦，共安装33台1500千瓦风力发电机组，装机容量49.5兆瓦。
风机型号为金风70/1500kW风力发电。
本文简述了华电新疆达坂城风电场一期工程33台1500kW风机的安装过程。
关键词：风力发电机组；塔筒安装；机舱组对与吊装；风机安装1.施工前的准备工作1.1道路条件道路载荷必须满足每轴载荷15吨以上的要求。
风电场直线道路的最小宽度为5m，根据现场经验，岔路口的道路宽度应至少为14m。
道路转弯半径要综合考虑，综合考虑道路的宽度、拐角、弯道的形状（向内或向外）。
从实际经验来看，需要保持最小弯曲半径（外径）35m。
1.2安全技术交底这是风机安装过程中非常重要的一个环节，业主单位的作用非常重要。
在安装风机之前，业主、监理、安装人员和风机制造商必须召开严肃的会议，讨论和明确他们在安装过程中各自的责任。
1.3安装风速要求合理安排施工时间，要求机舱内无雨，风速控制在〉10m/s时禁止吊装，风速控制在〉12m/s时禁止在机舱外进行作业，风速控制在〉20m/s时禁止在机舱内进行工作。
2.塔筒安装2.1安装前工序装设电抗器支架及电气控制柜。
将调节螺栓装在支架底部钢板上。
将支架底部抬至底座环上，将四根调整螺栓置于定位标志处。
电控柜正面与塔门同向，电控柜吊装在反应堆支架顶部。
用导绳固定电气控制柜。
提升塔底后，即可取下导绳。
用吊索将通风系统吊入电控柜内，拆下电控柜顶板上相应的螺栓，固定通风系统。
电气控制柜及其电抗器必须用雨水覆盖，以防止雨水和其他污垢腐蚀电气元件。
