飞机场通讯导航设施飞机场所需的各项通讯、导航设施的统称。
航空通讯有陆空通讯和平面通讯。
陆空通讯飞机场空中交通管制部门和飞机之间的无线电通讯。
主要方式是用无线电话远距离则用无线电报。
平面通讯飞机场和飞机场各业务部门之间的通讯。
早期以人工电报为主。
现在则有电报、电话、电传打字、传真、图象、通讯、数据传输等多种通讯方式通讯线路分有线、无线、卫星通讯等。
?飞机场无线电通讯设施在城市划定的发讯区修建无线电发讯台收讯区修建无线电收讯台。
无线电中心收发室则建在飞机场航管楼内。
发讯台和收讯台、收发室以及和城市之间都要按照发射机发射功率的大小和数量保持一定的距离。
功率愈大距离要愈远。
收、发讯台的天线场地以及邻近地区应为平坦地形易于排除地面水收讯台址还应特别注意远离各种可能对无线电电波产生二次辐射的物体如高压架空线和高大建筑物等和干扰源如发电厂、有电焊和高频设备的工厂、矿山等。
20世纪80年代载波通讯和微波通讯发达的区域平面通讯一般不再利用短波无线电通讯设备。
无线电发讯台主要安装对飞机通讯用的发射设备也不再单建无线电收讯台而将无线电收讯台和无线电中心收发室合建在飞机场的航管楼内。
?飞机场有线通讯设施。
有电话通讯和调度通讯。
航空导航分航路导航和着陆导航。
航路导航?中长波导航台NDB。
是设在航路上用以标出所指定航路的无线电近程导航设备。
台址应选在平坦、宽阔和不被水淹的地方并且要远离二次辐射体和干扰源。
一般在航路上每隔200250公里左右设置一座在山区或某些特殊地区不宜用NDB导航。
?全向信标/测距仪台VOR/DME全向信标和测距仪通常合建在一起。
全向信标给飞机提供方位信息测距仪则给飞机示出飞机距测距仪台的直线距离。
它对天线场地的要求比较高。
在一般情况下要求以天线中心为中心半径300米范围内场地地形平坦又不被水淹。
该台要求对二次辐射体保持一定的距离。
台址比中、长波导航台的要求严。
在
地形特殊的情况下可选用多普勒全向信标/测距仪台DVOR/DME以提高设备的场地适应性。
该台的有效作用距离取决于发射机的发射功率和飞机的飞行高度。
在飞行高度5700米以上的高空航路上两台相隔距离大于200公里。
?塔康TACAN和伏尔塔康VORTAC塔康是战术导航设备的缩写它将测量方位和距离合成为一套装置。
塔康和全向信标合建称伏尔塔康。
其方位和距离信息也可供民用飞机的机载全向信标接收机和测距接收设备接收军用飞机则用塔康接收设备接收。
塔康和伏尔塔康台的设置以及台址的选择和全向信标/测距仪台的要求相同。
?罗兰系统LORAN远距导航系统。
20世纪80年代航空上使用的主要是罗兰-C。
罗兰-C系统由一个主台和两个至四个副台组成罗兰台链。
罗兰-C系统的有效作用距离在陆上为2000公里在海面上为3600公里。
主台和副台间的距离可达到1400公里。
按所定管辖地区的要求设置主台和副台并按一般的长波导航台选址要求进行选址。
?奥米加导航系统OMEGA。
和罗兰-C一样是一种远程双曲线相位差定位系统。
由于选用甚低频波段的1014千赫工作作用距离可以很远两台之间的距离可达900010800公里。
只要有8个发射台输出功率为10千瓦即可覆盖全球。
罗兰系统和奥米加导航系统不是一个飞机场的导航设施而是半个地球的甚至是全球性的导航设施。
飞机场终端区导航?归航台着陆引导设施。
飞机接收导航台的无线电信号进入飞机场区对准跑道中心线进近着陆这样的导航台称归航台。
归航台建在跑道中心线延长线上。
距跑道入口的距离为1000米左右的称近距归航台简称近台距离为7200米左右的称远距归航台简称远台。
归航台一般都和指点标台合建。
指点标台标出该台与跑道入口的距离。
在一个降落方向上只设置一座归航台的不论是近台
还是远台称单归航台着陆引导设施如果有近台和远台则称双归航台着陆引导设施。
归航台的选址要求基本上和航路上导航台相同。
由于飞机的速度越来越快机载设备越来越先进因此归航台引导着陆在中国飞机场已逐步淘汰。
?全向信标/测距仪台VOR/DME除可用在航路上作为导航设备外也可用作机场终端区导航设备。
这时
该台应设在跑道中心附近距跑道中心线不少于150米、距滑行道中心线不少于75米。
对周围地形、地物的技术要求和用作航路导航台时相同。
该台也可布置在指定穿云转弯点处以引导飞机穿云下降。
?仪表着陆系统ILS。
是20世纪70年代国际上通用的着陆引导设备。
由航向台LOC、下滑台G/P、外指点标台OM、中指点标台MM和内指点标台IM组成。
航向台向飞机提供航向引导信息下滑台向飞机提供下滑道引导信息外、中、内指点标台则分别向飞机提供飞机距跑道入口距离的信息。
仪表着陆系统中各台台址和跑道间的相互关系如图飞机场着陆引导设备台站平面布置图以一个着陆方向为例所示。
在下述距离范围内按技术要求选定。
航向台设在跑道中心线延长线上、距跑道终端约200900米具体位置取决于天线阵前方的场地天线阵的安装高度和天线所发射的场型。
下滑台设在跑道的任一侧。
距跑道中心线120200米距跑道入口约300450米具体位置取决于下滑天线前方场地的坡度、场地前方障碍物的高度和下滑角的大小。
外、中、内指点标台均设在跑道中心线延长线上外台距跑道入口7200?300米中台1050?150米内台300450米。
在指点标台安装有困难的地方可在飞机场内下滑台处安装精密测距仪用以起到相当于指点标台的作用。
仪表着陆系统中各台的修建除了确定各台的位置外尚须根据各台所发射的场型分别定出各台天线场地的大小和对周围地形、地物的技术要求。
航向台和下滑台的技术要求比较严格地形要平坦不被水淹坡度不大于1要防止和避开二次辐射体的干扰对架空线路、道路、车辆、飞机、栅栏、金属和非金属物体等都有不同的距离要求。
仪表着陆系统的运用性能分为三类?类引导飞机下降到60米的决断高度并在跑道视程不少于800米的条件下成功地进行进近?类引导飞机下降到30米的决断高度并在跑道视程不少于400米的条件下成功地进行进近?类又分?类A、?类B和?类C。
?类A没有决断高度的限制在跑道视程不少于200米的条件下在着陆的最后阶段借助外部目视设施降落在跑道上并沿跑道滑行。
?类B与?类A同但跑道视程为不少于50米不带外部目视设施引导飞机到跑道之后借助外部目视设施在跑道上滑行。
?
类C没有决断高度的限制不借助外部目视设施引导飞机至跑道和在滑行道滑行。
?地面指挥引进系统。
由飞机场监视雷达ASR和精密进近雷达PAR组成。
没有飞机场监视雷达则不能称地面指挥引进系统只能称精密进近雷达也称着陆雷达。
a着陆雷达在复杂气象条件下引导飞机着陆的辅助设备。
有效作用距离在中雨天气时不少于15公里一般天气不少于35公里。
作用范围水平面为左右10垂直面为-18。
在着陆雷达有效区域的飞机根据飞机回波偏离雷达显示器上理想航向线和下滑线的相对位置以及飞机到着陆点的距离用无线电话指挥飞机下降到决断高度然后驾驶员用目视着陆。
着陆雷达的布置在一般情况下只要跑道足够长在一条跑道两个降落方向上都可使用同一设备。
其位置一般定在跑道的中间、距跑道中心线120185米。
b飞机场监视雷达。
用来辨别监视和调配飞机场场区飞行动态。
其位置与航管楼距离不要超过设备电缆所允许的长度一般不超过2000米设在开阔和不被水淹地方应保证视界遮蔽仰角不得大于0.5。
对别的雷达设备、测距仪和全向标台等应分别保持一定距离。
?微波着陆系统。
由方位引导仰角引导和拉平仰角引导等设备所组成。
方位引导是在水平面上可在跑道中心线
每边2060区域内提供任意要求的航道仰角引导是在垂直面上可以提供许多下滑道如从115拉平仰角引导基本原理与仰角引导相同但所发射的是更窄更薄的波瓣以便为拉平阶段的飞机提供精确的仰角引导信息该系统具有提供精密测距信息的能力。
微波着陆系统工作在微波波段空间扫描的波瓣主要依靠天波来形成受地形和地物的影响较小因此具有仪表着陆系统无法比拟的高精度、高稳定性、易架设、易调整等优点。
随着电子计算技术、各类导航设施和传输手段的提高、发展而成为自动化空中交通管制系统。
航路系统把以前人工获取和处理信息的方法改变为自动化设施装有应答机的飞机提供连续的高度和标记信息全部信息输入计算装置进行处理及时修正飞行数据并以自动目标跟踪的字母数字形式显示在雷达显示器上将能做到复杂交通的自动预示和预先规划交通流量。
在航站区自动雷达航站系统ARTS提供
一次雷达目标和信息雷达目标两者的自动跟踪在雷达显示器上显示每架飞机的字母数字信息。
自动化系统能更快速、更精确地进行空中和航站管制。
机场导航台设备监控系统的改造设计
机场导航台设备监控系统的改造设计摘要：在现代机场的基础建设当中，对于机场导航台设备监控系统来说还是存在某些功能上的不足，所以对机场导航台监控系统的改造和设计就显得尤为重要。
键词：机场导航台设备监控集中监控系统的实施远程网络监控前，我国的各大机场几乎都配备了导航台及其相关的设施。
然而，对于导航台的的监控系统来说，却只有某些大型机场完全具备了较高科技含量以及自动化程度较高的导航台的监控系统。
而对于那些中小型的机场来说，对于导航台的监控唯有用机场的工作人员和导航台的值班人员通过电话来取得联系来得到相关设备的运行状况。
这样来对机场导航台进行监控，不仅无法及时了解导航台各个设备的详细信息，而且还会因此无法在第一时间得到设备故障信息而延误航班，或者即使导航台整个系统的监控、调度和维护工作不能及时运作，又浪费人力以及时间和物力。
所以，对于以上的状况来说，应该对机场导航台来进行自动化和科技化的重新改造设计显得至关重要。
我们可以用集中监控系统来进行机场导航台的监控，同时也可以利用GSM网络或专线网络来集中对导航台监控设备进行控制，并且在导航台设备发生故障的时候可以通过远程网络系统来发送消息到相关工作人员的手机上。
这两种改造设计导航台监控系统的方法目前在机场监控中已经得到了相应的应用和普及。
机场导航台设备监控系统的简介为导航台？导航台即是指在飞机飞行过程中来检测和确定飞机的飞行位置，并引导飞机按照原定的正确航线飞行的地面的基站或站台。
导航台的工作原理是利用无线电来测定飞机飞行的距离，方向，航速等相关导航参量，并依此来为正在飞行的航班进行导航，以确保飞机飞行的正确航向。
所谓的导航台监控系统就是指对机场导航台及其相关设备进行监控和故障检测的系统，这种系统对于确保导航台的正常工作来说十分重要。
在一方面，对机场导航台进行监控不仅确保了导航系统的正常工作，同时也提高了机场的导航设备的准确性，在另一方面，对导航台进行监控也就意味着对正常飞行的航班进行空中交通指挥，来确保空中交通的秩序，也为飞行员以及乘客的生命负责。
塔台在生活中的作用
塔台在生活中的作用
塔台在生活中的作用十分重要。
塔台是航空、海运和陆上交通运输中必不可少的一个设施，它能够提供实时的通讯和导航服务，保障交通运输的安全和顺畅。
在航空交通领域，塔台是控制飞机起降、调度航班的中心。
塔台的控制员通过雷达监测飞机位置和高度，指挥飞机的起降和行驶路线，保持飞机之间的安全距离。
塔台不仅确保了飞机的安全起降，还为机组人员提供了准确的天气和飞行信息，帮助他们做出更好的决策。
在海运领域，塔台是港口的核心设施。
塔台的控制员通过雷达和通讯设备监测船只的位置和航向，指挥船只的进出港口和停靠码头，确保船只之间的安全距离。
塔台还为船员提供了天气、潮汐和海况信息，帮助他们做出更好的航行决策。
在陆上交通领域，塔台是火车站和地铁站的重要设施。
塔台的控制员通过监测列车位置和速度，调度列车的进出站和行驶路线，保证列车之间的安全距离。
塔台还为乘客提供了准确的列车时刻表和到站信息，帮助他们做出更好的旅行计划。
总之，塔台在生活中的作用是不可替代的。
它能够提供实时的通讯和导航服务，保障交通运输的安全和顺畅。
无论是航空、海运还是陆地交通，都离不开塔台这个重要的设施。
- 1 -。
航空无线电导航设备第2部分：甚高频全向信标(VOR)
MH/T4006.2 － 1998航空无线电导航设施第 2 部分；甚高频全向信标（VOR ）技术要求1范围本标准规定了民用航空甚高频全向信标设施的通用技术要求，它是民用航空甚高频全向信标拟订规划和更新、设计、制造、查验以及运转的依照。
本标准合用于民用航空行业各种甚高频全向信标设施。
2引用标准以下标准所包括的条则，经过在本标准中引用而构成为本的条则。
本标准第一版时，所示版本均为有效。
所有标准都会被订正，使用本标准的条方应商讨使用以下要求最新的版本的可能性。
GB6364 － 86 航空无线电导航台站电磁环境要求MH/T4003 － 1996 航空无线电导航台和空中交通管束雷达站设置场所规范中公民用航空通讯导航设施运转保护规程（1985 年 10 月版）国际民用航空条约附件十航空电信（第一卷）（第4版1985 年 4 月）国际民航组织8071 文件无线电导航设施测试手册（第 3 册1972 年）3定义本标准采纳以下定义。
3.1 甚高全向信标very high frequency omnidirectional range（VOR）一种工作于甚高频波段，供给装有相应设施的航空器相关于该地面设施磁方向信息的导航设施。
多普勒甚高频全向信标doppler VOR （DVOR ）利用多普勒原理而产生方向信息的甚高频全向信标。
基准相位 reference phase甚高频全向信标辐射的两个30Hz 调制信号中的一个调制信号的相位与察看点的方向角没关。
3.4 可变相位variable phase甚高频全向信标辐，射的两个 30Hz 调制信号中的一个调制信号的相位与察看点的方向角相关，在同一时辰的不一样方向上，该调制信号的相位不一样。
4一般技术要求4.1 用途甚高频全向信标是国际民航组织规定的近程导航设施，它供给航空器相关于地面甚高频全向信标台的磁方向。
详细作用以下：a)利用机场范围内的甚高频全向信标，保障飞机的出入港；b)利用两个甚高频全向信标台，能够实现直线地点线定位；c)利用航路上的甚高频全向信标，保证飞机沿航路飞翔（甚高频全向信标常和测距仪配合使用，形成极坐标定位系统，直接为民航飞机定位）；d)甚高频全向信标还能够作为仪表着陆系统的协助设施，保障飞机安全着陆。
导航系统无线电导航
2021年2月26日
23
传统导航—无线电导航 EHSI的指示
2021年2月26日
24
传统导航—无线电导航 甚高频全向信标（VOR）
2021年2月26日
25
传统导航—无线电导航
甚高频全向信标（VOR）
VOR系统概念
地面台与机载设备配合提供飞机相对地面台及地面台相对飞机的方 位角的系统。
磁航向、飞机的磁方位、VOR方位、相对方位
2021年2月26日
50
传统导航—无线电导航
ADF指示器
RMI
EFIS
2021年2月26日
51
传统导航—无线电导航 仪表着陆系统(ILS)
2021年2月26日
52
传统导航—无线电导航
仪表着陆系统---ILS
1. 作用：使用地面台和机载设备，能够对飞机进近到跑 道提供水平、垂直和距离引导。
2. 系统组成：2021源自2月26日26传统导航—无线电导航 甚高频全向信标（VOR）
VOR的功用：测量飞机磁方位QDR。
VOR系统的组成
地面设备
航路VOR台（A类）
终端VOR台（B类）
机载VOR设备： 控制盒、天线、接收机和指示器
2021年2月26日
27
传统导航—无线电导航
甚高频全向信标（VOR）
航路VOR台（A类） 频率112.00——118.00MHZ(频率间隔50KHZ)，功率
➢ 机载设备
定向接收机、控制盒、方位指示器、环形大线和垂直天线。
➢ 选用中长波的原因
ADF定向主要使用地面波（天波，由于电离层变化，不稳定）， 中长波地波衰减少。
2021年2月26日
8
传统导航—无线电导航
浅谈机场通信导航台站的雷电防护系统赵鹏
浅谈机场通信导航台站的雷电防护系统赵鹏发布时间：2023-06-18T10:13:57.902Z 来源：《中国教工》2023年7期作者：赵鹏[导读] 在科技飞速发展的今天，导航技术愈发先进，但与此同时，电路敏感度却日益提高，如果在运作期间，没有与之对应的雷电脉冲防护措施，势必会影响导航技术的发展步，为此，雷电防护工作势在必行。
基于此，本文以机场通信导航台站常受雷电影响为切入点，在明确雷电类型及侵入途径后，制定内外联动的雷电防护系统，望能借助有效分析，保障机场通信导航台站稳定运行。
武警第二机动总队 618100摘要：在科技飞速发展的今天，导航技术愈发先进，但与此同时，电路敏感度却日益提高，如果在运作期间，没有与之对应的雷电脉冲防护措施，势必会影响导航技术的发展步，为此，雷电防护工作势在必行。
基于此，本文以机场通信导航台站常受雷电影响为切入点，在明确雷电类型及侵入途径后，制定内外联动的雷电防护系统，望能借助有效分析，保障机场通信导航台站稳定运行。
关键词：机场；通信导航台；雷电防护系统引言：机场通信导航台站的使用，可使航空系统处于安全稳定运行状态。
但据统计，诸多机场通信导航台依旧常受雷击影响，致使通信导航系统稳定性遭遇破坏，航空飞行存在重大安全隐患，防雷避雷已然成为机场通信导航台站的重要工作，在此背景下，机场通信导航台站雷电防护系统的重要作用愈发突出。
1雷击灾害种类常见雷电危害主要有直击雷、雷电感应、静电感应、电磁感应以及雷电波侵入五种。
1）直击雷，由名字可知，是指雷电直接作用于建筑物上，产生电效力、机械力以及热效力等。
2）雷电感应。
是指雷电在放电期间，在附近的导体上会出现电磁感应现象，使得金属部件间出现火花。
3）静电感应。
指的是当雷电发生时，受雷云先导因素的影响，致使目标区域导体感应出与其相反的电荷，且在雷云放电期间，先导通电过程电荷会与其快速中和，并在导体周边释放电荷，使得电荷反泄入地内，出现较高电位。

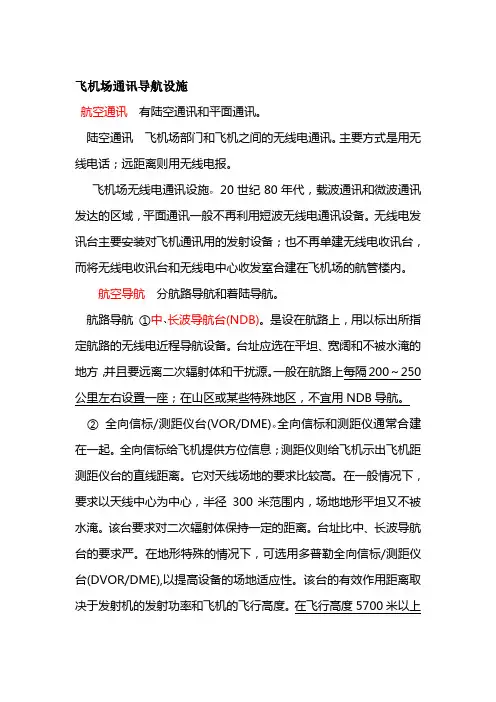

飞机场通讯导航设施
