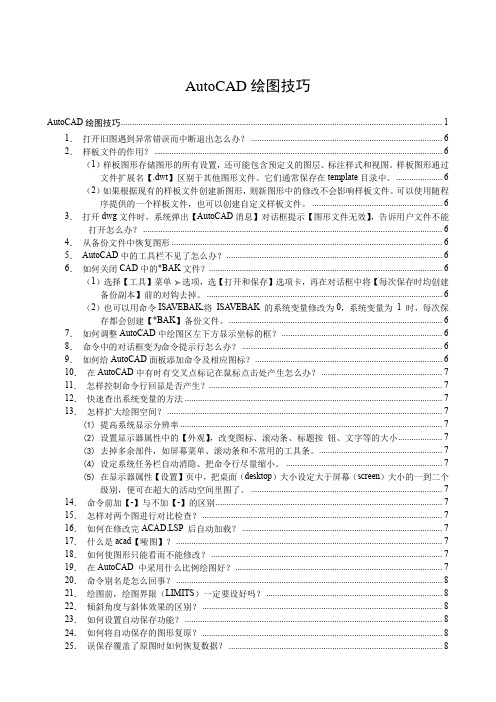

AutoCAD绘图技巧AutoCAD绘图技巧 (1)1．打开旧图遇到异常错误而中断退出怎么办？ (6)2．样板文件的作用？ (6)（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。
样板图形通过文件扩展名【.dwt】区别于其他图形文件。
它们通常保存在template目录中。
(6)（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。
可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。
(6)3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？ (6)4．从备份文件中恢复图形 (6)5．AutoCAD中的工具栏不见了怎么办？ (6)6．如何关闭CAD中的*BAK文件？ (6)（1）选择【工具】菜单选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。
(6)（2）也可以用命令ISA VEBAK,将ISA VEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。
(6)7．如何调整AutoCAD中绘图区左下方显示坐标的框？ (6)8．命令中的对话框变为命令提示行怎么办？ (6)9．如何给AutoCAD面板添加命令及相应图标？ (6)10．在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办？ (7)11．怎样控制命令行回显是否产生？ (7)12．快速查出系统变量的方法 (7)13．怎样扩大绘图空间？ (7)(1)提高系统显示分辨率 (7)(2)设置显示器属性中的【外观】，改变图标、滚动条、标题按钮、文字等的大小 (7)(3)去掉多余部件，如屏幕菜单、滚动条和不常用的工具条。
(7)(4)设定系统任务栏自动消隐、把命令行尽量缩小。
(7)(5)在显示器属性【设置】页中，把桌面（desktop）大小设定大于屏幕（screen）大小的一到二个级别，便可在超大的活动空间里图了。
AutoCAD绘图类的基本知识简介
AutoCAD绘图类的基本知识简介AutoCAD绘图类的基本知识简介AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。
店铺整理了相关的内容，欢迎欣赏与借鉴。
1、直线功能：创建直线段。
L：画直线（全称line）命令: line指定第一点:指定下一点或 [放弃(U)]: @100,100指定下一点或 [闭合(C)/放弃(U)]: cC：闭合2、圆功能：创建圆C：画圆（circle）命令: cCIRCLE指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或 [直径(D)]: 200T：相切线与圆相切：命令: line指定第一点:TAN（空格）：线与圆相切3、圆弧 (arc)功能：创建圆弧命令: aARC指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]:指定圆弧的端点:(第三个点)4、正多边型 (POLygon)功能：创建闭合的.等边多段线（3-1024条）命令: polPOLYGON输入边的数目<4>: 6指定正多边形的中心点或 [边(E)]:输入选项 [内接于圆(I)/外切于圆(C)] :指定圆的半径: 1005、椭圆 (ellipse)功能：创建椭圆或椭圆弧命令: elELLIPSE指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: 指定轴的另一个端点:@100,0指定另一条半轴长度或 [旋转(R)]:1006、实心填充功能：创建实体填充的三角形和四边形。
命令: soSOLID指定第一点:指定第二点:指定第三点:指定第四点或 <退出>:指定第三点:7、圆环功能：绘制填充的圆和环命令: doDONUT指定圆环的内径<0.5000>: 100指定圆环的外径<1.0000>: 200指定圆环的中心点或 <退出>:8、实心填充控制功能：控制图案填充、二维实体和宽多段线等对象的填充。
autop线切割编程系统
Autop 的软件界面一、3B 代码格式和Autop 的作图思想作者 阿松Autop 的作图是以模拟手工作图为主的，这是一种不同于经典CAD 的作图思想。
一般来说，经典CAD 的作图思想追求的目标是“科学高效”，Autop 的作图思想仅限于满足“简单朴素”这样的一般目标。
Autop 软件的诞生始于十多年以前，十多年过去以后，Autop 依然受欢迎，这其中除了惯性在起作用外，更多地是由于Autop 采用了一种更适宜于线切割软件编程的作图思想。
线切割编程同经典CAD 编程并不完全相同，线切割编程要简单得多，是CAD 平面作图的一个子集。
另外，同普通CAD 编程强调轮廓的特点不同的是，线切割编程更多地是强调“连接”。
但在我们了解Autop 的作图思想之前，我们需要先来分析一下线切割编程的目标——产生3B/4B 代码，从而帮助我们了解为什么线切割编程需要强调“连接”，并进而理解Autop 的某些作图思想。
如果将线切割机床比作一个人的话，那么这就是一个只会“X 走”或“Y 走”的人。
3B 代码使用了X 位移数据或Y 位移数据其中之一作为加工进度标志，并根据加工进度相应调整X 位移和Y 位移。
由于加工进度标志只使用单一数据，所以需要使用加工方向（加工指令Z ）来辅助决定加工状态。
对于直线代码来说，根据直线指向象限存在L1、L2、L3、L4四种情况。
对于圆弧代码来说，根据圆弧出圆弧所在象限和旋转方向存在NR1、NR2、NR3、NR4，SR1、SR2、SR3、SR4八种情况。
决定使用计数方向GX 或GY 的原则是得到更好的加工精度，对于直线代码来说，当终点Y 数值大于X 数值(落在图1阴影区内)，采用计数方向GY 显然可以获得更好的加工精度（较大的数值乘以斜率结果也更大，因而数值更精确）；对于圆弧代码来说，如果终点在图2阴影区里时在最后这一段X 数值变化比Y 数值大，采用计数方向GY 显然能获得更好的加工精度。
线切割Autop使用说明书
Autop的软件界面主菜单区会话区，在此输入数据AutopCAD的作图思想追求的目标是“科学高效”标。
Autop软件的诞生始于十多年以前，十多年过去以后，Autop依然受欢迎，这其中除了惯性在起作用外，更多地是由于Autop采用了一种更适宜于线切割软件编程的作图思想。
线切割编程同经典CAD编程并不完全相同，线切割编程要简单得多，是CAD平面作图的一个子集。
另外，同普通CAD编程强调轮廓的特点不同的是，线切割编程更多地是强调“连接”。
但在我们了解Autop的作图思想之前，我们需要先来分析一下线切割编程的目标——产生3B/4B代码，从而帮助我们了解为什么线切割编程需要强调“连接”，并进而理解Autop的某些作图思想。
如果将线切割机床比作一个人的话，那么这就是一个只会“X走”或“Y走”的人。
3B代码使用了X位移数据或Y位移数据其中之一作为加工进度标志，并根据加工进度相应调整X位移和Y位移。
由于加工进度标志只使用单一数据，所以需要使用加工方向（加工指令Z）来辅助决定加工状态。
对于直线代码来说，根据直线指向象限存在L1、L2、L3、L4四种情况。
对于圆弧代码来说，根据圆弧出圆弧所在象限和旋转方向存在NR1、NR2、NR3、NR4，SR1、SR2、SR3、SR4八种情况。
决定使用计数方向GX或GY的原则是得到更好的加工精度，对于直线代码来说，当终点Y数值大于X数值(落在图1阴影区内)，采用计数方向GY显然可以获得更好的加工精度（较大的数值乘以斜率结果也更大，因而数值更精确）；对于圆弧代码来说，如果终点在图2阴影区里时在最后这一段X数值变化比Y数值大，采用计数方向GY显然能获得更好的加工精度。
图1 图2当直线或圆弧终点正好落在45°线上时，GX或GY可以任选。
严格地说，目前市面上的某些控制器在计数方向这个概念上存在一个误区。
关于GX、GY的选择规定并不是3B代码强制内容，但某些控制器在编写其代码处理程序时将这一点误当成了强制内容。
AutoLISP的绘图功能
举例：编程绘制带传动机构运动简图
步骤：1）绘中心线；2）绘圆；3）绘圆切线 (defun dljt (r1 r2) (setq a 0) (while (< a (+ r1 r2)) (setq a (getdist "\nEnter center distance:")));while (setq cp1 (getpoint "\nEnter base point:")) (setq cp2 (polar cp1 0 a)) (command "layer" "m" "cen" "c" 1 "" "l" "center" "" "") (command "line" (polar cp1 pi (+ r1 5)) (polar cp2 0 (+ r2 5)) "") (command "line" (polar cp1 (* 0.5 pi) (+ r1 5)) (polar cp1 (* 1.5 pi) (+ r1 5)) "") (command "line" (polar cp2 (* 0.5 pi) (+ r2 5)) (polar cp2 (* 1.5 pi) (+ r2 5)) "")
AutoCAD绘图软件操作指南
AutoCAD绘图软件操作指南第一章：AutoCAD软件概述AutoCAD是一款由美国公司Autodesk开发的专业绘图软件，广泛应用于建筑、机械、电气等工程设计领域。
它具有强大的二维和三维绘图功能，为用户提供了丰富的绘图工具和命令。
第二章：基础操作2.1 界面介绍：AutoCAD的界面主要包括菜单栏、工具栏、图形区域和命令行区域等。
菜单栏提供了各种功能选项，工具栏则快速提供了常用命令的图标；图形区域是绘图的主要界面，命令行区域则用于输入命令。
2.2 常用命令：AutoCAD提供了各种常用命令，如画线、绘制圆、创建多边形等。
用户可以通过键盘输入命令名称或点击工具栏上的图标来执行相应操作。
第三章：绘图基础3.1 坐标系与尺寸：AutoCAD使用笛卡尔坐标系来定位绘图对象，用户可以通过指定坐标来绘制直线、圆等图形。
软件还支持不同的尺寸单位，例如英寸、毫米等。
3.2 绘图工具：AutoCAD提供了多种绘图工具，例如直线、多段线、圆弧等。
用户可以根据需要选择不同的工具来创建复杂的图形。
第四章：编辑功能4.1 移动和复制：AutoCAD允许用户对已有的对象进行移动和复制操作。
通过选择需要编辑的对象并指定目标位置，用户可以实现图形的移动和复制。
4.2 缩放和旋转：用户可以对绘图对象进行缩放和旋转操作，以调整图形的大小和方向。
通过选择对象并指定缩放比例或旋转角度，可以快速调整图形。
第五章：图层管理5.1 创建和修改图层：AutoCAD使用图层来组织和管理绘图对象。
用户可以创建新的图层，并设置不同的线型、线宽和颜色等属性来区分不同的图形元素。
5.2 控制图层显示：用户可以通过图层管理器来控制图层的显示和隐藏。
通过设置图层的可见性，用户可以方便地查看所需的图形元素。
第六章：三维绘图6.1 三维坐标系：AutoCAD支持三维绘图，用户可以在三维空间中创建复杂的图形。
用户可以通过指定三维坐标来定位绘图对象。
6.2 创建和编辑三维图形：AutoCAD提供了丰富的命令和工具，用于创建和编辑三维图形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Autop的常用作图功能
2009-10-19 21:15:17来源: 作者:啊松【大中小】浏览:237次评论:0条
Autop的常用作图功能
绘制点：
在Autop中作点主要通过三种方式，即：坐标点、编辑点、关系点。
Autop作坐标点的功能菜单有“XY点”、“极坐标点”和“光标任意点”。
“XY 点”采用“X，Y”的格式输入点数据。
“极坐标点”采用极坐标原点加极角（角度）加极径（长度）的方式来输入点数据，“光标任意点”以光标当前点数据作为输入点的坐标数据。
Autop还可以通过“旋转点”和“对称点”的方式来输入点数据。
“旋转点”以某一点为中心点，通过一定的旋转角度，一定的旋转次数复制多个点。
“对称点”以某一直线为对称轴作该点的轴对称点。
通常用得更多的是通过图形间的关系来作点。
这些有“圆上点”、“中点”、“单坐标点”、“CL交点”和“交点”等功能。
Autop没有特别做出圆心点功能，要求圆或圆弧的圆心，只要在“XY点”功能中，将光标指向圆或圆弧就可以了。
“圆上点”是作圆上某一角度的点。
“中点”是求两点间的中点。
“单坐标点”的操作比较不好理解，下面作两个示例：
直线单坐标点：选定直线——输入：X5 即表示在该直线上X坐标为5的点。
圆弧单坐标点：选定圆弧——输入：Y6 即表示在该圆弧上Y坐标为6的点。
“CL交点”其实等同于常用菜单功能“交点”，但CL不要求待求的交点在图形上可见，只要两图形元素延长后可相交，“CL交点”功能就可求出此一交点。
绘制辅助线：
在Autop中绘制辅助线主要是通过“点+角度”或“法向式直线”来作出的。
“点+角度”的操作很容易理解，就是过某一点与X轴正方向成某一角度的直线。
“法向式直线”是通过将Y坐标轴平移加旋转来绘制辅助线的。
如：输入法向长度10——角度45 就是将Y坐标轴同右平移10，再旋转45度。
辅助线也可以通过“平移直线”、“对称直线”或“点线夹角”的方式作出。
绘制直线：
通过“两点直线”功能绘制直线是在Autop中常用的绘制直线的方法：另外，通过图形元素间的关系，还可以使用“点线夹角”、“尾垂直线”、“点切于圆”、“两圆公切线”、“线圆夹角”、“点射线”、“圆射线”等多种方式来绘制直线。
“点线夹角”作一条通过选定点并与选定直线夹某一夹角的直线，如果这个点在选定直线外，将连接交点成一直线，否则为辅助线。
“尾垂直线”是过直线上某一点的垂线。
“点切于圆”过圆外一点作圆的切线，并连接切点成直线。
“两圆公切线”是同时相切于两个圆的切线。
“线圆夹角”是与选定圆相切并与选定直线成某一夹角的直线。
“点射线”是过点的辅助线与另一图形元素相交，连接点和交点所成的直线。
“圆射线”是圆的切线与另一图形元素相交，连接切点和交点所成的直线。
直线也可以通过“平移直线”、“对称直线”或“点线夹角”的方式作出。
绘制圆：
在Autop中除了通过标准的“点+半径”的方式绘制圆外，“圆心+切”、“心线+切”、“过点+切”、“三切圆”也是主要的作圆方式。
“圆心+切”是已知切于另一图形元素的圆。
“心线+切”是已知圆心所在直线并切于另一图形元素的圆。
“过点+切”是已知圆上一点并切于另一图形元素的圆。
“三切圆”是与三
个图形元素同时相切的圆。
除此之外，在Autop中还可以将圆弧修改成圆，或作圆的轴对称圆。
绘制圆弧：
在Autop中，“二点+半径”、“二点+圆心”、“尖点变圆弧”、“过渡圆弧”是主要的绘制圆弧功能。
“二点+半径”是已知圆上两点，已知半径的圆弧。
“二点+圆心”是已知两点，已知圆心的圆弧。
“尖点变圆弧”常用来为图形尖角添加过渡圆弧。
“过渡圆弧”的功能相似于“尖点变圆弧”，但不要求求过渡弧的两图形元素间有尖角交点。
除此之外，在Autop中还可以作圆弧的对称圆弧。
块操作：
当需要对多个图形元素进行相同的操作时，在Autop中可以对这些图形元素选建块，再对块进行操作的方式实现对多个图形元素执行同一操作。
建块可以通过窗口选择（窗口建块）的方式一次性选择多个图形元素，也可以通过逐个添加（增加块元素）的方式来建立块。
在块使用过后，如果已不再需要保留当前块，可以通过“取消块”的操作取消块。
对块的集体操作有“块旋转”、“块拷贝”、“块对称”和“删除块元素”四种方式。
