电流大小与电线型号计算方法
强电学概念-电缆载流量及其他
(1)50盏400瓦的灯泡接到220V的交流电中，需要多粗的电线?
单相供电,400x50=20000w,I=P/U=91A,用16-25平方铜芯线
三相四线制,I=P/Ux3≈31A,用3x6+1x6平方铜芯线
估算口诀
仅供参考
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数"来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
"二点五下乘以九，往上减一顺号走"说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
"三十五乘三点五，双双成组减点五"，说的是35mm"的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次
减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm"导线载流量是其截面积数的2．5倍，依次类推。
"条件有变加折算，高温九折铜升级"。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

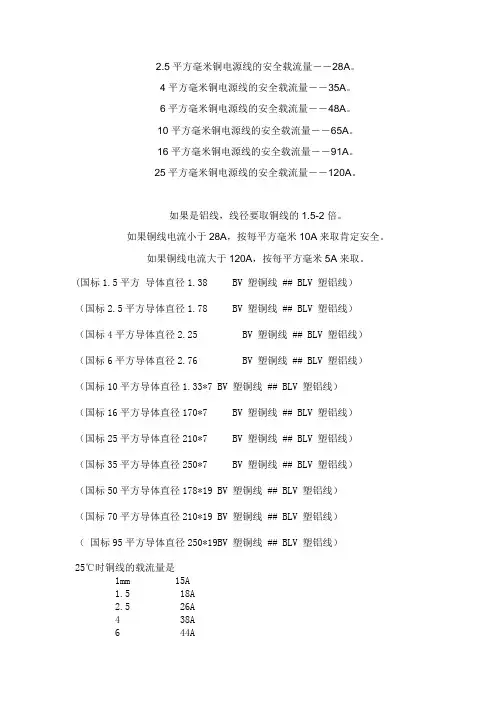

______一般铜线安全计算方法是：
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：
十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,
说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：
铜线： S= IL / 54.4*U`
铝线： S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）
U`——充许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算
冲击电流
S≈1/2*k*(I/1000)[+1.25]
此公式来自美国哈里斯公司琼博士于2001年在IEEE杂志发表的论文。其中有两个公式。1、裸铜线在冲击电流下的断性公式；文中称为“最小电流冲击强度的导线截面积计算”。2、考虑到导线自身在冲击电流下的电感特性，在不影响SPD工作时残压特性的条件下的“表肤冲击电流的导线截面积计算”公式。我所写的这个就是公式2。
依据此公式的计算，GB50343-2004标准中的，第一级In=60KA、In=80KA，导线截面积16mm2/25mm2；第二级In=40KA，导线截面积10mm2/16mm2；第三级In=20KA，导线截面积6mm2/10mm2；第四级In=10KA，导线截面积4mm2/6mm2；……的要求和论述是有问题的。见标准“浪涌保护器（SPD）的连接导线最小截面积宜符合表6.5.1的规定”，标准中称，如此规定是基于“防雷工程实际经验的总结”。
（2）10kw的电动机每小时用电多少度
10kW的电动机功率指的是轴输出机械功率。如果满载时，10kW电动机的输入功率大于10kW。可以这样估算：
设电动机功率为10kW，估计功率因数COSφ=0.83；估计效率η=0.85，那么输入的电功率为Pe=10/0.83/0.85=14.17kW
所以10kw的电动机每小时用14.17度电。
看看你的电动机铭牌，能够看到功率因数和效率，按这个方法核算就可以了。
如果负载不是满载，测实际电流Ie，用Ie/In(额定电流）=K，用上面的算法乘K即可。
（3）三相电机的额定电流是怎样计算出来的？我知道公式是
I=P/U×√3×cosφ(A)，我想问的是其中的U是380还是220伏？是不是单相的就是220，三相的就是380？
比如10KW的三相电机额定电流的具体算法：I=10KW/U×√3×cosφ.其中的U是多少?是不是380。最后I=10KW/0.38KV×√3=15.21A ？？答:最佳答案
电流I=P/U×√3×cosφ(A)
补充:准确的说,还应乘上电机效率.一般为0.9
我们常见的三相电机额定电压(U)是380v.功率因数(COSφ)一般是
0.85,电机铭牌上会有标注
10KW的三相电机额定电流的具体算
法:I=10000÷(380×1.73×0.85×0.9)≈19.8A
单芯橡皮、聚氯乙烯绝缘电线连续负荷流量（A）（空气中）：
BX、BLX、BXF、BLXF、BXR、BV、BLV、BVR
1平方-------19A
1.5平方-----24A
2.5平方-----32A
4平方-------42A
6平方-------55A
10平方------75A
工作温度正65度，环境温度正25度
以上是铜芯聚氯乙烯绝缘电线（BV）的参数，橡皮的载流量大于铜芯聚氯乙烯绝缘电线，这里不再一一列举。
BV电线就是你所说的“铜导线（单股）”
这里是国家标准中对电线的要求，我们在具体施工使用中由于考虑到安全因素，都必须保留电线的载流余量，具体估测方法如下：
布电线（我们家用的都属于这种）4A/平方 BV线是布电线的一种。
电力电缆（进户前的电缆）6A/平方
电缆与电线的电流计算公式
电缆及电线的电流计算公式 1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2的导线可将其截面积数乘以2.5倍。 对于120、150、185mm2的导线可将其截面积数乘以2倍。 看你的开关是多少安的用上面的工式反算一下就可以了。 2、二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
电线电缆安全载流量计算方法
电线电缆安全载流量计算方法 电气知识2008-03-25 22:19:21 阅读1433 评论0 字号：大中小 口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为 11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜 线升级算。 10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量 为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的 线（不含70）为三倍。 70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。 “穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若坏境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全 载流量。 铜芯电力电缆安全载流量 序号型号规格外径（㎜）电流(A)（35℃）备注 1 VV-1KV 3×4＋1×2.5 15. 2 25 2 VV-1KV 3×6＋1×4 16.8 33 3 VV-1KV 3×10＋1×6 18.5 44 4 VV-1KV 3×16＋1×10 20.7 60 5 VV-1KV 3×25＋1×1 6 22.9 81 6 VV-1KV 3×35＋1×16 25.2 102 7 VV-1KV 3×50＋1×25 29.7 128 8 VV-1KV 3×70＋1×35 32.5 159 9 VV-1KV 3×95＋1×50 38.2 195 10 VV-1KV 3×120＋1×70 41.0 224 11 VV-1KV 3×150＋1×70 45.4 260 12 VV-1KV 3×185＋1×95 50.8 298 1 VV-1KV 3×4＋1×2.5 15. 2 25 是三根4mm2加上一根2.5mm2的电缆，15.2是外径（㎜）,电流是25A
电源线径大小与用电负荷的关系
电源线径大小与用电负荷的关系 (2010-08-23 23:06:59) 分类：交流电 标签： it 负荷量： 16A最多供3500W，实际控制在1500W内 20A最多供4500W，实际控制在2000W内 25A最多供5000W，实际控制在2000W内 32A最多供7000W，实际控制在3000W内 40A最多供9000W，实际控制在4500W内 电器的额定电流与导线标称横截面积数据见表2。 表2 电器的额定电流与导线标称横截面积数据 电器的额定电流： A 导线标称横截面积：MM2 ≤6 0.75 >6 -10 1 >10 -16 1.5 >16 -25 2.5
>25 -32 4 >32 -40 6 >40 -63 10 多大的电源线径可以负荷最大多少的功率和电流了吧？请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线 0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A。 如何合计算电线所能承受的电功率 如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？ 或已知所需电功率，如何计算出该使用多少mm2电线. 回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式 功率P=电压U×电流I 计算出的功率就是电线所能承受的最大电功率。 例如：在220伏的电源上引出1.5平方毫米导线，最大能接多大功率的电器？ 解：查下面手册可知1.5平方毫米导线的载流量为22A 根据：功率P=电压U×电流I＝220伏×22安＝4840瓦
答：最大能接上4840瓦的电器 反之，已知所需功率，我们根据上面的公式求电流 电流＝功率÷电压 得出电流再查手册就能知道要用多大的导线。 例如：要接在220伏电源上的10千瓦的电器，要用多大的导线？ 解：根据：电流＝功率÷电压＝10000瓦÷220伏＝45.5安 查下面手册可知，要用6平方毫米的导线 答：要用6平方毫米的导线 500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下： 1.5平方毫米――22A 2.5平方毫米――30A 4平方毫米――39A 6平方毫米――51A 10平方毫米――70A 16平方毫米――98A
铜线电流计算方法(口诀)
铜线电流计算方法（口诀） 查表很麻烦，给大家一个公式，不准确，但很实用 10A以下每平方5A 50A以下每平方4A 100A以下每平方3A 100A以上每平方2A ################################################################### ############ 这是口诀 P=1.732UIX0.8 算得I=45.58A 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
电线可以负荷多大电流
电线电缆工作电流计算公式：单相电流计算公式 I=P÷(U×cosΦ) P-功率(W);U- 电压(220V);cos Φ-功率因素(0.8);I- 相线电流(A) 三相电流计算公式 I=P ÷(U×1.732 ×cosΦ) P-功率(W);U- 电压(380V);cos Φ-功率因素(0.8);I- 相线电流(A) 一般铜导线的安全截流量为5-8A/ 平方毫米，铝导线的安全截流量为3-5A/ 平方毫米。在单相220V 线路中，每1KW 功率的电流在4-5A 左右，在三相负载平衡的三相电路中，每 1KW 功率的电流在2A 左右。 无论是选择空气开关还是电线的线径，我们首先需要知道的就是计算电流，然后根据计算电流来选择空气开关和电线。 家居杂坛还是以家装电线为例，来给大家分享，如何选择电线的线径： 例如，我们首先计算出来家里普通插座回路的最大用电功率是3000W ，那么我们可以自己计
算一下电流，电流I＝P/U ＝3000W/220V ＝14A ，我们可以自己查一下电线的载流量表，知道1.5 平方铜线在家装暗埋穿管的安全载流量是13A ，2.5 平方铜线在家装暗埋穿管的安全载流量是19A ，所以选择2.5 平方铜线最为合理；同样的道理，我可以计算出所有其余回路如照明、普通插座、空调等电线的线径，选出合适的电线；家装国标铜线电线暗埋穿塑料管敷设的安全载流量，给大家提供一下作个参考：1.5 平方载流量13A，2.5 平方载流量 19A ，4 平方载流量25A，6 平方载流量32A，10 平方载流量44A ，16 平方载流量 57A；如果我们不会计算，大家也可以直接参考上面的家装电线推荐表格，看看自己家的功率，就可以直接选出我们需要的电线了。 家居杂坛还是同样以家装电线配电为例，来给大家分享，如何配置配电箱开关： 我们在根据上面的方法选择完电线以后，空开是根据计算电流来选择的，常规选择是空开的额定电流按照计算电流的1.1 倍到1.2 倍来选择，这就需要把所有的计算电流都计算出来； 如果我们不会计算，同样也可以参考最上面的推荐表格来选取；最后还有一种办法，大家可以直接记下来，分享给大家提供一下作个参考：1.5 平方电线选用C10A 的，2.5 平方电线选用C16A ，4 平方电线选用C25A ，6 平方电线选用C32A ，10 平方电线选用C40A ，16 平方
电线截面电流计算公式
电线截面电流计算公式 （供参考） 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍 数 9 8 7 6 5 4 3.5 3 2.5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 一般情况下： 铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A 6平方的铜线：6*6=36A 10平方的铜线：10*6=60A 16平方的铜线：16*6=96A 4平方的铝线：4*5=20A 6平方的铝线：6*5=30A 10平方的铝线：10*5=50A 16平方的铝线：16*5=90A
一、低压配电室的要求 1) 门应向外开，门口装防鼠板； 2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内； 3) 电缆沟底应有坡度和集水坑； 4) 不装盘的电缆沟应有沟盖板； 5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏； 6) 一层配电室地面标高应0.5米以上。 二、配电盘的安装 1) 配电盘应为标准盘，顶有盖，前有门； 2) 配电盘外表颜色应一致，表面无划痕； 3) 配电盘母线应有色标； 4) 配电盘应垂直安装，垂直度偏差小于5o； 5) 拉、合闸或开、关柜门时，盘身应无晃动现象； 6) 配电盘上电流表、电压表等按要求装全； 7) 配电盘上个出线回路应有标示； 8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子； 9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好； 10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。 三、电缆的安装 1) 电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求； 2) 电缆入沟中后，不必严格将其拉直，应松弛成波浪形； 3) 电缆的两端应留有做检修的长度余量； 4) 电缆固定支架间或固定点间的距离，不应大于1米； 5) 电缆穿管敷设时，管内径不应小于电缆外径的1.5倍，且不小于100毫米； 6) 电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施； 7) 电缆从地下或电缆沟引出地面时，出地面2米的一段应用金属管或罩加以保护； 8) 直埋电缆深度为0.7米，电缆上下应各铺盖100毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩； 9) 直埋电缆时禁止将电缆平行敷设在管道的上面或下面； 10) 一般禁止地面明敷电缆，否则应有防止机械损伤的措施； 11) 相同电压的电缆并列敷设时，电缆间净距应大于35毫米，且不小于电缆外径； 12) 低压与高压电缆应分开敷设。并列敷设时净距不应小于150毫米； 13) 进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌； 14) 电缆水平悬挂在钢索上，固定点的距离不应大于0.6米。 四、电动机的安装 1) 检查电动机的名牌，看功率、电压是否符合图纸要求； 2) 检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好； 3) 检测电动机的绝缘电阻，新设备应大于1MΩ，旧设备应大于0.5MΩ；
电线尺寸与之电流大小对应规格
工作温度30℃，长期连续90％负载下的载流量如下： 1.5平方毫米――18A 2.5平方毫米――26A 4平方毫米――26A 6平方毫米――47A 10平方毫米――66A 16平方毫米――92A 25平方毫米――120A 35平方毫米――150A 功率P=电压U×电流I＝220伏×18安＝3960瓦 标GB4706.1-1992/1998规定的电线负载电流值（部分） 铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A～25A).. 4平方毫米(25A～32A)..6平方毫米(32A～40A) 铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A～20A) 4平方毫米( 20A～25A).. 6平方毫米( 25A～32A) ///举例说明：//// 1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。 2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。 3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。 4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。 5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A 在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10 年必须更换 (比如插座、空气开关等)。 。。。。。。。。。。。。。。。国标允许的长期电流 4平方是25-32A 6平方是32-40A
电流计算电缆计算
首先要计算100K W负荷的线电流。 对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。由三相电路功率公式可推出： 线电流公式：I=P/1.732Ucosφ 式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流： I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A 还要根据负载的性质和数量修正电流值。 如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。 若取1.5，那么电流就是285A。如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。 导线选择： 根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。 变压器选择： 变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。S=P/cosφ=100/0.8=125KVA 选择大于125KVA的变压器就可以了。 50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。 50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量。 （10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量（土壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。 二、根据功率配电缆的简易计算 已知电机的额定功率为22KW，额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线？（铜的电阻率Ρ取0.0175） （一）有额定容量算出电机在额定功率下的额定电流 解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率，COSφ为功率因数，按电机名牌取0.8 有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得 估算口诀：
电缆电线电流的大小口诀计算
电缆电线电流的大小口诀计算 关于电缆电流的大小 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上〉〉〉〉〉 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
电缆载流量计算(根据电流选电缆)
电缆载流量计算(根据电流选电缆) 答：如果同时运行，则总运行功率为87KW，如果是电动机，则总电流应为180A左右，考虑到不会是同时（即同一个时刻）启动，则总负荷空气开关有250A的就够了，不需要用400A的，不过每台电动机都应该有单独的启动与控制电路。这是指总负荷端，如果是总电源控制，则用400A的也可以。3、35KW电机用 16mm2铠装电缆行吗？答：是可以用的，但是，有4平方或者最多6平方的铜芯线就完全够用了，没有必要用这么大规格的。如果空气开关是和电缆的功率范围相配合的话，那这400A空气开关所接出的电缆，因为最大可以控制的电流为400A，在三相平衡负荷中，约为200KW，而基本上，电缆每平方毫米可以通过约5A的安全电流，那么电缆截面积应为80平方毫米；但是由于没有这个规格的，则我们可以“向上靠”，取95平方毫米的铜芯电缆就可以了。导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。1、口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二， 25、35， 四、三界，、
70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1、 5、2、 5、4、 6、 10、 16、 25、 35、 50、 70、 95、1 20、1 50、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50
电线粗细与电流和功率有什么关系
电线粗细与电流和功率有什么关系？ 额定电流与导线标称横截面积数据 电器的额定电流： A 导线标称横截面积：MM2 ≤6 0.75 >6 -10 1 >10 -16 1.5 >16 -25 2.5 >25 -32 4 >32 -40 6 >40 -63 10 多大的电源线径可以负荷最大多少的功率和电流了吧？请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线0.75mm2、5A；1mm2、6A；1.5mm2、9A； 2.5mm2、15A；4mm2、24A；6mm2、36A。 线缆114商城（xianlan114）是一家集研发生产销售的电线电缆直销型在线采购平台。线缆114商城是电线电缆行业领先的电子商务平台，是一家可以实现在线买卖交易电线电缆的第三方网络交易服务平台。倡导：“开放透明、童叟无欺，工厂直销到用户、没有中间商环节”的直销原则。 如何合计算电线所能承受的电功率
如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？ 或已知所需电功率，如何计算出该使用多少mm2 电线. 回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式计算出的功率就是电线所能承受的最大电功率。 例如：在220 伏的电源上引出1.5 平方毫米导线，最大能接多大功率的电器？解：查下面手册可知1.5 平方毫米导线的载流量为22A 根据：功率P=电压U×电流I＝220 伏×22 安＝4840 瓦 答：最大能接上4840 瓦的电器 反之，已知所需功率，我们根据上面的公式求电流 电流＝功率÷电压 得出电流再查手册就能知道要用多大的导线。 例如：要接在220 伏电源上的10 千瓦的电器，要用多大的导线？ 解：根据：电流＝功率÷电压＝10000 瓦÷220 伏＝45.5 安 查下面手册可知，要用6 平方毫米的导线 答：要用6 平方毫米的导线 500V 及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下： 1.5 平方毫米――22A 2.5 平方毫米――30A
电线电缆导电面积的计算方法
根据电流值大小选择电线电缆导电面积的计算方法 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下口诀进行确定：“十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。”意思是10平方以下的铝线，毫米平方数乘以5就可以了，要是铜线就升一个档，比如2.5平方的铜线，就按4平方计算。一百以上的都是截面积乘以2，二十五平方以下的乘以4，三十五平方以上的乘以3，柒拾和95平方都乘以2.5，口诀好记对工作很有益处。 一般铜线安全计算方法 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 说明：以上只能作为估算，不是很准确。 室内用线，记住电线用6平方毫米以下的铜线，每平方电流不超过10A就是安全的。从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适。10-50米，导线电流密度3A/平方毫米。50-200米，导线电流密度2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150 米供电，一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 铜线在不同温度下的线径和所能承受的最大电流表 线径（大约值）（mm2） 铜线温度（摄氏度） 60 75 85 90 电流（A） 2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55
导线载流量的计算
导线载流量的计算 关键词：导线载流量无功补偿电抗器电容器 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф =6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。 二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘
电流计算 电缆计算
壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。
二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： （1）本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。 倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm’导线，载流量为2.5×9=22.5（A）。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm“的导线载流量为截面数的3.5倍，即35×3.5=122.5（A）。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm’ 导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。 “条件有变加折算，高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。 若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可; 当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。 如16mm’铜线的载流量，可按25mm2铝线计算16×5=80可知选用16平方的合适，再由允许压降算导线横截面积电机允许最低工作电压为此360V，变压器的副边电压为380V，在额定功率下允许的最大压降为为△U为20V，在额定功率下允许的电阻为 R线=△U/I=20/73=0.27Ω 由R线=ΡL/S，算出导线横截面积：S=ΡL/R线 =0.0175×400/0.27Ω=24.62mm2 结论：应选25平方的铜电缆。 三、如何选用断路器，热继电器 怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。 我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电
电流与电线截面积的关系
电流与电线截面积的关系
————————————————————————————————作者：————————————————————————————————日期：
电流与电线截面积的关系 2008-05-20 13:42 绝缘导线载流量估算(摘录) 一．铝芯绝缘导线载流量与截面的倍数关系 截面：1 1.5 2.5 4 6 10 16 2535 50 70 95120 倍数：9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 电流：9 14 23 32 48 60 90 100 123 150 210 238 300 口诀一： 十下五;百上二;二五三五四三界; 七零九五两倍半;穿管温度八九折; 铜线升级算;裸线加一半 说明: 十下五就是十以下乘以五; 百上二就是百以上乘以二; 二五三五四三界就是二五乘以四,三五乘以三; 七零九五两倍半就是七零和九五线都乘以二点五; 穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九; 铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算. 裸线加一半就是在原已算好的安全电流数基础上再加一半 估算口诀二： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。 (2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 (3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 (4)“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比
电缆载流量的计算方法
电缆载流量计算——根据电流选电缆 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、 1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上
﹀﹀﹀﹀﹀ 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九
铜线的电流计算方法
铜线的电流计算方法 I=45.58A 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 一、口诀： 十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算; 裸线加一半. 二、口诀解释： 十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五乘以三;七零九五两倍半就是七零和九五线都乘以二点五;穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.裸线加一半就是在原已算好的安全电流数基础上再加一半. 三、名词公式解释：
电缆电线可承载电流计算
关于电缆电流的大小 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。 各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。 为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1) 第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。 口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上〉〉〉〉〉
五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。 “100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。 截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。 而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。 比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安； 而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。 当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。
线径大小与电流大小的关系
合一些简单的心算,便可直接算出, 不必查表。 2.导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。 3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。若条件不同, 口诀另有说明。绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”, 来表示。为此, 应当先知道导线截面积, (平方毫米)的排列 1 4 6 10 16 25 35 50 7O l20 150 185...... 计算口决： 10 下五，100 上二。 2 5 ，3 5 ，四三界。 7 0 ，9 5 ，两倍半。穿管温度，八九折。裸线加一半。铜线升级算。 常用电工计算口诀生产厂制造铝芯绝缘线的截面积通常从而开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下: ..10 16-25 35-50 70-95 120.... 五倍四倍三倍两倍半二倍 现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。截面25与 35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为倍。从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。 下面以明敷铝芯绝缘线,环境温度为25 度,举例说明: 【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。 【例2】150 平方毫米的,按100 上二,算得载流量为300 安。 【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175 安。 从上面的排列还可以看出,倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。但实际不到四倍(按手册为97 安)。而35则相反,按口诀是三倍,即105安,实际是117安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。同样,平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内 对于铜导线的载流量，口诀指出,铜线升级算。即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。 【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按 50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × ） 【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
