智能操作票
变电站典型操作票智能生成工具的研究与应用
变电站典型操作票智能生成工具的研究与应用发布时间：2022-12-05T01:43:35.163Z 来源：《当代电力文化》2022年14期作者：梁雄王海丽王华敏[导读] 对现有变电站典型操作票的内在逻辑及规律进行汇总分析，使用Python语言来进行软件开发梁雄王海丽王华敏广东电网有限责任公司湛江供电局 524000??摘要：对现有变电站典型操作票的内在逻辑及规律进行汇总分析，使用Python语言来进行软件开发，结合Python中的自然语言处理khmer-nltk库、tkinter库来实现变电站典型操作票智能生成工具的设计。
该工具具备变电站典型操作票智能生成功能，使用时只需要输入相关参数，即可自动生成所需要的典型操作票。
实践证明，工具的使用可以减少典型操作票的编写时间，提高效率。
关键词：典型倒闸操作票；人工智能；智能生成工具;语言处理;0 引言电气倒闸操作是变电站运行工作的核心内容，设备预试定检、电网运行方式变化、工程投运等工作均需要倒闸操作将部分设备与运行的电网隔离，将检修设备停用。
由于倒闸操作的直接作业对象是高电压等级的一次设备状态的转换或一次设备的保护装置状态的转换，一旦出现问题，带来的后果将是误操作，甚至恶性误操作，对设备、电网、人身都带来极大的危害。
倒闸操作的安全性直接影响整个电力系统的安全平稳运行。
正确的倒闸操作票是保证倒闸操作作业安全进行的基本条件，一般由运行人员编写。
操作票是一种逻辑性极强，对正确性及细节要求极高的操作步骤文档，其苛刻程度甚至要求关键字不能有错别字，非关键字错误不超过3个字；而针对不同设备，其倒闸操作票的要求不同。
面对变电站数目众多的设备，现场编写倒闸操作票难以保证其对正确性和规范性的高要求。
因此，运行人员从接到倒闸任务到执行完成汇报，编写操作票所需的时间和精力在整个工作任务中的占比较大。
针对操作票编写存在的问题，目前广东电网采取在变电站中预置典型票的方式，待有实际操作任务时选择对应的典票进行修改，然后作为现场电气操作票使用。
调控一体智能防误操作票系统
调控一体智能防误操作票系统杨福;尹茂林;林山;马洪文;金谊【摘要】遥控误操作会造成设备非计划停运,引发停电事故,降低电网的供电可靠性.操作票制度是电力系统运行管理中防止误操作的一种有效安全措施.操作票的正确填写、审核及执行是决定是否发生误操作的重要因素.提出一种调控一体智能防误操作票系统,建立调度、监控操作票统一管理、统一监护的智能操作票平台.该系统在济南电网的实际应用验证了其可以有效提升电网调控管理水平和电网安全运行水平.【期刊名称】《山东电力技术》【年(卷),期】2016(043)003【总页数】4页(P9-11,20)【关键词】智能操作票系统;调控一体;遥控;防误操作;供电可靠性【作者】杨福;尹茂林;林山;马洪文;金谊【作者单位】国网山东省电力公司济南供电公司,济南 250012;国网山东省电力公司济南供电公司,济南 250012;国网山东省电力公司济南供电公司,济南 250012;国网山东省电力公司济南供电公司,济南 250012;国网山东省电力公司济南供电公司,济南 250012【正文语种】中文【中图分类】TM73随着国家电网公司“大运行”体系的不断推进，开关遥控已成为日常调控操作中重要的一环，济南电网现已实现10～220 kV线路开关常态化远方遥控。
目前，济南电网正处于快速发展时期，电网结构、运行方式日趋复杂，设备操作更为频繁，操作票拟写的复杂程度、频繁程度及误操作带来的损失均显著增大［1-6］。
提出一种调控一体智能防误操作票系统，建立与调控人员习惯相匹配的操作规则，调用电网实时状态实现操作票安全审核及遥控操作实时防误，并依据多智能体系统（MAS，Multi-agent system）与能量管理系统（EMS）、调度管理应用系统（OMS）建立协作机制，实现与SCADA系统间的实时信息交互、操作票全过程数字化流程管理等功能。
智能体（Agent）是一种具备感知能力、求解能力和协作能力的实体。
智能操作票专家系统在湖州电力局的应用
*
要� 通过对湖州电力局智能操作票专家系统结构 � 功能 � 特 点的研 究 � 分 析了其 在实际 运行中 存在的 问题 � 并
提出了改进的措施 . 关键词 � 变电站 �操作票 �专家系统 中图分类号 � T P 3 9 9 文献标识码 � A 文章编号 � � 1 0 0 9 1 7 3 4 2 0 0 6� S 0 0 1 1 1 0 2
1
系统简介
集 中维 护所 辖各 变电 站的 电网 模型 和 图形 画 面 � 集中 TH 2 1 0 0 智 能操 作票 专家 系统 以集 控站 为单 位 �
生 成各 个变 电站 的操 作票 � 以供 操作 人员 使用 . 在各 变电 站 安装 当 地 终端 � 变 电 运行 人 员 可 通过 网 络 远程 维 护中 心数 据库 中各 站一 � 二次 设备 模型 和图 形 � 也 可从 中心 服务 器数 据库 下载 新的 模型和 图形 来进 行开 票. 系统 采用 通用 的操 作规 则 � 可 以实 现多 变电 站共 享 . 1 . 1 总 体结构 系 统采 用模 块化 设计 � 分成 文本 和图 形两 个独 立的 工作 平 台 � 主要 功 能 模块 有 数 据库 浏 览 与 维护 � 推 理 操作 票 � 操 作票 管理 � 图 形维护 和操 作等 . 其 结构 图见 图 1� 1 . 2 主 要功能 及特 点 � �智 能开 票和 手工 开票 功能 . 智能 开票 是指 在接 线图 上或 在文 本的 树状 表上 选择 间 隔和 任 务后 � 系 1 统 可自 动推 理出 操作 票 � 手 工开 票是 指在 选中 操作 设备 后 � 系 统将 自动 弹出 操作 内容 � 不需 要输 入任 何字 � 就 可开 出所 有的 票来 . � �设 定状 态功 能 . 即可用 接线 图和 文本 两 种方 式 设 定 一 � 二次 设 备 和 间隔 的 运 行状 态 � 并 可 在 图上 2 进 行拓 朴着 色 . � �模 拟操 作功 能 . 模拟操 作是 操作 票系 统的 核心 � 其作 用是 按操 作任 务确 定刀 闸 � 开 关的 操 作序 列 � 3 并 按序 列模 拟操 作 � 跟 踪每 一步 操作 后的 状态 变化 � 判断 本 步骤 的 操 作性 质 和是 否 进 行其 他 操 作 . 运 行人 员 在倒 闸操 作前 � 先根 据操 作票 进行 模拟 操 作 � 以 再次 核 对 操作 票 内 容 的正 确 性 . TH 2 1 0 0 系统 允 许 运行 人 员在 系统 提供 的图 形环 境下 � 通过 鼠标 进行 模拟 操作 � 系 统将 对 每 步模 拟 操作 自 动 进行 安 全 性 校核 � 并
智能调度操作票管理系统研究与应用
４ 关键 技术
４ ． １ 规 范 的 操 作 规 则 动 态 模 板
高倒 闸操作 的安全性 ， 减少因个人原 因产生 的误操作 和误差 ， 为
国家 电网安全提供保 障。
１ 国 内外研 究情 况
国外对 于操作票 自动生成 系统的研究 和 国内相 比较少 ， 有 的国家 比较倾 向于对故 障恢复操作 的研究 ， 给 出的涉及开关 、 刀 闸操作序 列的多 ， 但其具有 可读 性差 、 逻辑性差 等缺点。相 比而 言， 我 国从 ２ ０世纪 ８ ０年代 中期 ， 华北 电力大学 、 福州大学 、 华南 理工大学 等都 开发 了针对不 同电厂 、变 电站及地 区调度 的操作 票专家系统 ， 取得 了很好 的效益 。
郭 月梅 ： 智能调度操作票管理系统研究与应用

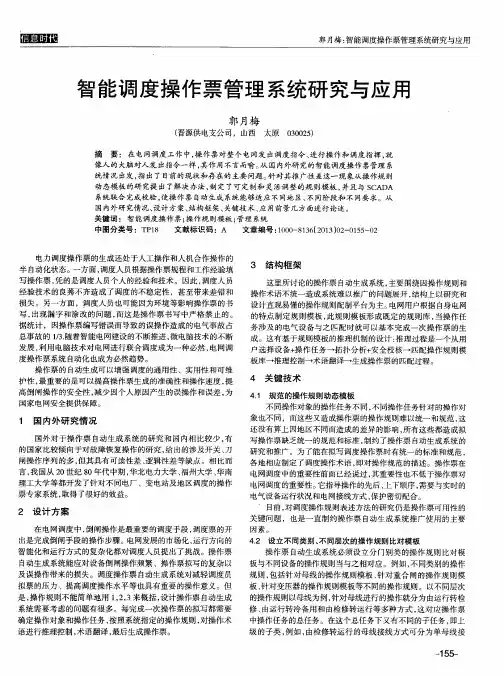

智能调度操作票管理 系统研 究与应用
郭 月梅
（ 晋源供电支公 司 ，山西 太原 ０ ３ ０ ０ ２ ５ ）
摘 要 ：在 电网调度 工作 中， 操 作票对整个 电网发 出调度指 令、 进行操作 和调度指挥 ， 就 像人 的大脑对人发 出指令一样 ， 其作用不言 而喻 。 从 国 内外研 究的智 能调度操作票管理 系 统情况 出发 ， 指 出了目前 的现状和存在的主要 问题。 针 对其推 广性差这一现 象从操作规则 动 态模板 的研 究提 出了解决 办法 ， 制定 了可定制和灵 活调 整的规 则模板 ， 并且 与 Ｓ Ｃ Ａ ＤＡ
各地 相应制定 了调度操作术语 ， 即对操作规范的描述。操作票在 电网调度 中的重要性前面 已经说过 ， 其重要性 也不 低于操作 票对 电网调度 的重要性 。 它指导操作的先后 、 上下顺 序 ， 需要与实时的
电气设备运行状况和 电网接线方式、 保护密切配合 。 。目前 ， 对调度操作规则表述 方法 的研究仍是操作票 可用性 的
电网调度智能操作票系统

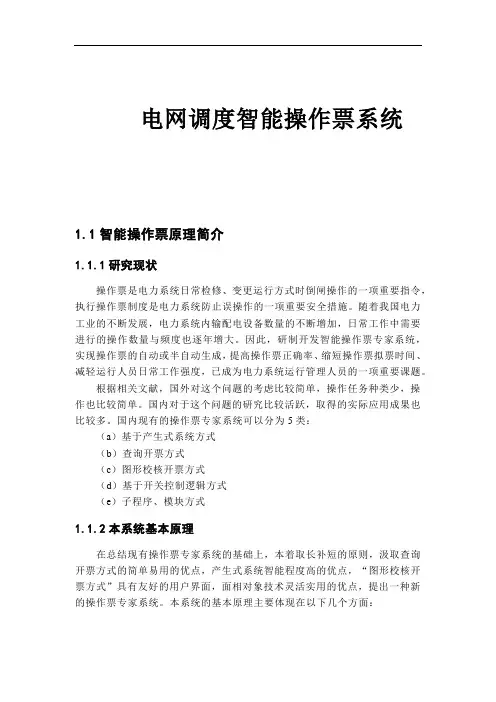

电网调度智能操作票系统1.1智能操作票原理简介1.1.1研究现状操作票是电力系统日常检修、变更运行方式时倒闸操作的一项重要指令，执行操作票制度是电力系统防止误操作的一项重要安全措施。
随着我国电力工业的不断发展，电力系统内输配电设备数量的不断增加，日常工作中需要进行的操作数量与频度也逐年增大。
因此，研制开发智能操作票专家系统，实现操作票的自动或半自动生成，提高操作票正确率、缩短操作票拟票时间、减轻运行人员日常工作强度，已成为电力系统运行管理人员的一项重要课题。
根据相关文献，国外对这个问题的考虑比较简单，操作任务种类少，操作也比较简单。
国内对于这个问题的研究比较活跃，取得的实际应用成果也比较多。
国内现有的操作票专家系统可以分为5类：（a）基于产生式系统方式（b）查询开票方式（c）图形校核开票方式（d）基于开关控制逻辑方式（e）子程序、模块方式1.1.2本系统基本原理在总结现有操作票专家系统的基础上，本着取长补短的原则，汲取查询开票方式的简单易用的优点，产生式系统智能程度高的优点，“图形校核开票方式”具有友好的用户界面，面相对象技术灵活实用的优点，提出一种新的操作票专家系统。
本系统的基本原理主要体现在以下几个方面：1.1.2.1操作规则操作规则是推理的依据，操作规则总结的是否完善直接影响系统的好坏。
由于产生式规则的特点是表达格式固定，形式单一，规则（知识单元）间相互较为独立，因此知识库的建立较为容易，处理较为简单。
所以本课题采用产生式规则。
电网调度操作票具有与变电站操作票不同的特点，电网调度操作票主要关心的是在运行方式调整过程中应该注意的事项，而变电站操作票关心的是如何以正确的顺序实现运行方式的调整，所以电网调度操作票更具有经验性、习惯性，而不像变电站操作票那样具有很强的顺序性，因此规则也应具有自身的特点。
规则由条件和结论组成，条件由操作对象和命令任务组成；结论包括两类的内容：一类是由于操作对象的特殊性带来的结论，如变电站内直馈线由运行转热备用时会有结论“操作前后联系配调”；另一类是由于操作对象的变化带来其他设备的变化。
变电站智能化典型操作票生成系统的研究
变电站智能化 典型操作票生成 系统包括典 型配 置管理 、 操
作 流程管理 、 变 电站设备管 理和典 型操作票管理 四大部分 （ 如
管 理难度极 大 ， 新 老版本典 型操作 票已注销 、已审查 等等各 项
典 型操作票工作缺乏连续性 管理 。目前典型操作票管理 还停留 在人 工 阶段 ， 没有充分利用变 电站典 型操作票 的内在规律性 从
１ ． 总体 架构
电力系统改造 、 扩建 、 基建项 目大量上马和站所扩建 、 投 运
速 度加 快 ， 导致 变电站典 型操作 票更新 、 修改 频繁 ， 典 型操 作
票 的继 承性 与可移植性 差导致典 型操作票新 编、 改编工作量 很 大， 而且效率低— Ｆ ｏ 变 电站规模 大量 增加， 导致典 型操作票统一
作票 可视化推理逻辑 图形工具上修改典型操作票操作流程 的专
家系统推理逻 辑模型 ， 重新生成 相关变电站典 型操作票 即可。
、
项 目实施 的 背 景
变电站智能化典型操作 票生成系统 同时建立数据库 ， 用于查询 所有变 电站典型操作票的扭转、 废除及相关状态 。
三、 系 统 机构 及 功 能
一
次设备相 关联 ， 方便修 改， 能对操作任务进行 自动识别和分解， 利用典型操作知识和专家系统 自 动生成 典型操作票。实际运行表明，
关键词： 变电站 ： 典 型操 作 票 ； 生 成 系统
该系统具有 良好的通用性、 易用性和可靠性 。 作者简 介： 施正钗 （ １ ９ ７ ５ 一 ） ， 男， 浙江温州人 ， 温州电力局 电力调度控制中心， 高级工程师； 韩峰 （ １ ９ ７ ８ － ） ， 男， 浙江温州人 ， 温州电
变电站倒闸操作 是电网运行方式改变 和调整 的主要手段 ，
LSCZP 2.0通用智能操作票系统在我县电网的应用
（） 以单 机控 制 （ ６可 １座 变 电 站 ｌ台 电 脑 ） 也 可 以 ，
集 中 控 制 （ 座 变 电 站 共 用 ｌ台 电 脑 ） 多 。 ３ 系 统 应 用 简 单 介 绍 打 开 Ｌ Ｃ Ｐ２０通 用 智 能 操 作 票 系 统 ， 入 模 式 选 Ｓ Ｚ ． 进 择 菜 单 ， 图 ２。 如
Hale Waihona Puke 图 １ Ｌ Ｃ Ｐ２０通 用 智 能操 作 票 系统 组 成 Ｓ Ｚ ．
图 表 等 ，并 对 其 生 成 操 作 票 的 元 件 按 照 软 件 提 供 的 规
智 能操 作票 系统 ， 著提 高 了开具工 作票 的效率 。 显
ｌ 系 统 基 本 组 成
Ｌ Ｃ Ｐ２０通 用 智 能 操 作 票 系 统 主 要 由 绘 图 模 式 Ｓ Ｚ ． （ ＣＡＤ 绘 图 模 式 ） 运 行 模 式 ２部 分 构 成 ， 图 ｌ 和 如 。
１ Ｚ２ 通 智 操 票 统 Ｉ ． Ｐ， 用 能 作 系 ． ０ Ｓ Ｃ
度 提 出 了 更 高 、更 新 的 要 求 。 为 了 满 足 电 气 运 行 的 需 要 ， 常 需 要 频 繁 倒 闸 操 作 ， 具 操 作 票 成 了 电力 调 度 常 开 和 变 电 运 行 的 一 项 越 来 越 频 繁 的 日常 工 作 。 操 作 票 作
括 标 题 栏 、 单 栏 、 用 工 具 栏 。 只 要 使 用 过 Ｗ ｉｄ ｗｓ 菜 常 ｎｏ
备 ， 有 接 线 方 式 都 适 用 的 设 备 图 形 元 件 ， 证 了 不 同 所 保 的 变 电站 、 同 的 设 备 、 线 方 式 都 能 使 用 。 不 接 （ 具 有较 强 的扩充 和修 正 功能 ， 便 于 系统 扩建 ５） 以
操作票系统技术手册
技术资料目录1 概述12 设计结构13 系统特点34 系统功能44.1操作票开票模拟环境4 4.2智能图形开票5 4.3智能操作票编辑10 4.4操作票的模拟预演12 4.5智能操作票的流程管理12 4.6操作票的统计和查询13 4.7规则库定制14 4.8流程及权限定制16 4.9自由表单定制18 4.10安全校核211 概述操作防误系统是架构在OPEN-3000统一支撑平台上的子应用。
该系统共享OPEN-3000系统的图形、模型和实时信息，为调度员提供一个智能、安全、可靠的操作防误手段，提高调度的自动化水平和工作效率。
结合我公司二十多年的科研技术积累、雄厚的专业技术力量和大量的国内外现场实际经验，系统安全高效地实现了智能操作票和安全校核功能。
该系统利用OPEN-3000支撑平台提供的服务，主要实现以下功能: 图形一体化智能开票、操作票流程管理、规则库定制、表单定制、流程权限定制、安全校核等。
基于OPEN-3000支撑平台的操作防误系统实现了基于网络拓扑的接线模型识别，开票规则的用户自定制，操作票的智能推理，业务表单的自由定制，多种开票方式的灵活切换，操作票生命周期的全流程管理，实用的操作票统计查询；采用先进的图票一体化技术，真正实现了图上开票，票中执行；严格的基于系统拓扑五防和潮流校核的校验机制以及完善的流程权限管理机制实现操作票拟票、审核、执行、遥控等多环节的人机联合把关，从而在最大限度上保障电网的安全稳定运行。
2 设计结构操作防误系统设计结构如下图所示：图2-2操作防误系统设计结构从图中可以看出，本系统主要由以下几个功能模块组成：●智能开票◆支持多种开票方式：如智能多步开票、智能单步开票。
◆支持多种票类型：如一次票、二次票和描述票。
◆支持多种设备类型：如线路、变压器、开关、母线等。
◆支持多选设备同时开票。
用户可以选择一个设备进行开票，也可以同时选择多个设备同时进行开票。
◆支持综合令票和指令票。
