高品质全集成电路耳机放大器
高品质全集成电路耳机放大器□徐轶图1LME49600的内部结构、主要参数和引脚连接耳机的种类很多，有些产品的音质非常不错，价格也合理。
为了让耳机能在最佳状态下工作，最好配备一个放大器。
本文介绍一款用NS 公司的高性能运算放大器组成的性能和音质均非常优异的耳机放大器，由于用运放组成，具有组装容易、元件少的优点。
运放选用失真率极低、残留噪声极小的产品，用于输出缓冲器时最大输出功率可达25mW ，转换速率为2000V/μs 。
一、设计方针要想正确地驱动耳机获得良好的音质，必须采用恒压驱动，即负载阻抗发生了变动，驱动电压仍保持不变。
盒式收音两用机和综合放大器的耳机端子大多数都是从扬声器的输出端经100Ω左右的电阻后输出的，这种驱动方式不是恒压驱动。
耳机的阻抗差异很大，从数拾到数百Ω。
要恒压驱动，放大器的输出阻抗必须为耳机阻抗的1/10～1/100，即内阻应在数Ω以下，这完全可以实现。
对于经100Ω电阻后与耳机插座相连的驱动方式来说，可以在很大程度上减轻放大器的噪声。
如果耳机直接连接放大器就必须采取措施减小放大器的噪声。
同时，放大器的失真和频率特性等基本性能都必须尽可能地好。
二、使用的元器件和电路选用NS 的音频专用集成电路，输出级选用LME49600，AV 实作电压放大级选用LME49720。
放大器电路基本上沿用NS 推荐的电路，只在电源部分和总体设计稍做改动。
图1是输出使用的运放LME49600的内部结构、主要参数和引脚连接图。
用它组成输出电流最大可达250mA 的小功率缓冲器，其电压放大倍数为1（0dB ）。
电源电压范围为±2.25V ～±18V ，用4节干电池供电就可以正常工作。
相对于输入信号，输出信号的上升沿（转换速率）特性达到2000V/μs 的令人吃惊的值，这对于增益为1倍的电路来说是很自然的。
该耳放前级的集成电路转换速率在±20V/μs 左右。
另外LME49600还带有一个BW （带宽）引脚，用于控制放大电路的带宽。
使用时，如果BW 引脚（第1脚）不做连接，放大电路的带宽为110MHz ，如果与第3脚（VEE 负电源）连接，放带宽将扩展至180MHz 。
由图1可以看出，改变BW 引脚的连接状态，事实上是在改变驱动级Q1、Q2的工作电流。
当BW 引脚与VEE 连接时，无信号时的工作电流从7.3mA 增加至13.2mA ，放大电路的带宽也随之从110MHz 扩展到180MHz ，该耳放即采用这种扩展带宽的工作方式。
该集成电路最大输出电流为250mA ，实际工作输出的电流由负载电流决定，负载电流由负载的电压和阻抗决图2耳机阻抗与输出功率的关系图3放大电路工作原理和参数的确定照片1借助于衬垫和铝片将LME49600固定在散热器上定，图2为这三者的关系，左下方的三角形表示电源电压±5V时负载阻抗与最大输出功率的关系，由此三角形可知当负载阻抗为14Ω时可以获得0.9W的最大功率输出。
由于该耳放的电源电压选定为±15V，所以由图可知当选用42Ω的耳机时的输出功率最大可达2.7W。
大多数的耳机的能量转换效率可以达到90～100dB/ mW的极高水平，而以普通音量听音乐时耳机需要的功率很小（0.01mW左右），所以对耳放的输出功率要求不高。
也就是说，耳机在实际工作的输入功率只有图2最下端的0.1W的千分之一，图2中所示的输出功率范围主要在设计电路时和确认工作状态时使用。
NS推荐的电路中没有串接电容，属直流放大器，并使用了运放组成的直流伺服电路。
该放大器的工作原理如图3所示，最上边是简化后的放大电路，开环时A-1、A-2、A-3三个运放中，A-2的增益为0dB（1倍），A-1和A-2为/40dB(1000万倍)。
虚线（T-1、T-2）是两个RC低通滤波器，截止频率Fc由图中的元件参数可知，Fc＝159/CR＝159/1[μF]×1000[kΩ]＝0.159[Hz]。
也就是说，对于音乐信号来说A-3不起任何作用，相当于不存在。
中图是交流等效电路，此时总的增益A0＝1＋Rf/Re，Re是Re-1和Re-2并联后的值，在图中为500Ω，Rf＝1kΩ。
所以对音乐信号来说其增益A0＝1＋1000/500＝3倍（约9.5dB）下图是直流等效电路图，其中A-3的增益（开环时）为140dB，A-1输出的直流电压经A-3放大1000万倍后回馈到A-1的输入端。
总的结果是输出端的直流成分减小至原来的100万分之一左右。
采用图3的电路只要选择好元器件，抑制噪声并不困难。
前级选用的LME49720HA是一种金属外壳的低噪声运图4稳压电源电路的工作原理和参数确定照片2放大电路板（元件面）照片3放大电路板（布线面）AV实作放，它还有采有塑料封装的产品，价格只有金属外壳的四分之一，其参数是完全相同的。
选用金属外壳是出于可靠性和音质方面的考虑。
图4是该耳放的稳压电源电路。
上图是正电压的稳压电源电路，由LME49720（塑料封装）和LME49600组成。
LME49720的开环增益为140dB（1000万倍），LME49600的开环增益为0dB(1倍)。
输入信号从运放的同相端输入，组成非反相放大器，其放大增益A＝1kΩ/300Ω＝4.33倍，增益可以在1～4.33倍之间调整，所以输出电压也可以在E （V）至4.33×E（V）间变化。
中图是负电压的稳压电源电路，基本结构与正压电源电路相同，不同之处仅于改用负电压供电。
下图是将上面的两个电路合并后的正负稳压电源电路，选用价格便宜的塑料封装的LME49720。
实际使用时为了能与各种耳机配合使用，充分发挥耳机的特点，在放大的输入端增添了一个网络。
除此之外，增设有进行基准校验的开关，在电源电路中还增加了傍路电容。
图5是设计完成后的放大电路图，图6是设计完成后的电源电路图。
三、制作实际制作时，决定将放大电路和电源电路分别装在两块常见的万用印刷电路板上。
LME49600有五条引脚，必须使用散热器，并采用45°倾角的安装方式。
在安装前如图7所示，将1、3、5脚搬直，使它们与2、4脚间的排间距离为1.8mm，并如照片1那样，通过衬垫和铝板将LME49600牢牢地固定在散热器上。
安装时要注意，所用的万能印刷电路板纵横间的孔距为2.54mm，由于LME49600是斜着安装的，所以两排引图5设计完成后的放大电路图脚的间距应该是2.54mm的二分之一，即1.8mm。
焊接时务必小心，不要让相邻的不该相连的焊点出现粘连。
电路板上需要安装的元器件不多。
焊接时间不会很长。
图11是机箱的加工尺寸图和电路板在机箱内的配置示意图。
机箱是选用市售的成品，左右两侧装有散热器，前面板和背板为3mm厚的铝板，顶板和底板为2mm厚的铝板。
机箱非常牢固，内部空间也相对比较宽裕。
对耳放而言，机箱两侧的散热器没什么用处，只是从美观的角度来选用的。
如果希望让机箱所占的面积更小一些，可选用更高一点的机箱，高度从70mm增加至88mm，将两块电源电路板重叠起来安装。
当然，可以根据自己的条件和喜好采用不同的组装方式。
放大器输入端用于切换网络和工作模式的开关最好选用信号接点型开关，信号的接点容量很小，为14mA或0.4VA，大多采用镀金触点。
接点容量达数A的开关是电源等通断大电流用的，用这种开关切换微小电平的信号时一开始时还能正常工作，图6设计完成后的电源电路图AV实作图7LME49600引脚的加工示意图图8放大器部分的电路板图和元器件配置图图9稳压电源的电路板图和元器件配置图照片4稳压电源电路板（元件面）图10电源整流、滤波部分的电路板图和元器件配置图，同样采用万能印刷电路板。
照片5稳压电源电路板（布线面）图11机箱前面板和背板的加工尺寸图和电路板和安装示意图但时间一长就会出现接触不良的问题。
该放大器选用可直接焊接在印刷电路板的开关，将两个开关安装在一块小型印刷电路板上，在电路板上还安装有网络用的电阻（见图12和照片9）。
为让该网络衰减量的精度尽可能高，必须选用误差为0.1%三位数的电阻。
两个声道的衰减量也应做到一致。
由于没有找到2.87k Ω的电阻，所以在电路板上将2.4k Ω和470Ω电阻串联。
图5的电路中有几个电阻的阻值加有括弧，表示即使是使用括弧内的两位数的电阻也问题不大。
耳机用的插头有6.3mm 的标准型和3.5mm 微型两种，高档耳机几乎都用标准型插头，但i -Pod 用的高挡耳机也有采用微型插头的产品，所以机箱上同时安装有两种插座使用会更方便一些。
四、测试组装完成后，按下述顺序对放大器的各项性能进行测试。
首先测试电源部分。
图13是测得的稳压电源的输入输出电压间的关系（将输出电压设定为12V ）。
由曲线可知，当电压达到13V 之后输出电压就恒定为设定值12V 。
输入输出间的电压差最小仅为1V ，而对于三端稳压器来说，输入输出的最小电压差至少也不能小于1.4V 。
图14是稳压电源输出电压与输出电流间的关系，此AV 实作照片6整流和滤波电容器的电路板照片7完成后的耳放，前面的两块是左、右声道的专用稳压电源电路板，后面右边的是放大器的电路板图13稳压电源输入电压和输出电压的关系（输出电压设定为12V）图14稳压电源输出电流与输出电压的关系（输出电压设定为15V）照片8前面板上的音量调节旋扭、网络切换开关和模式切换开关图12输入部分的电路板的布线图（铜箔面）照片9输入部分电路板的实际安装状态时是将输出电压设定为实际使用时的15V 。
由曲线可知，当输出电流超过250mA 时输出电压就不再为15V ，而是随着输出电流的增加而逐渐下降。
图15是通过接通或者断开负载测量稳压电源直流内阻的电路。
当开关接通时在负载上流过的直流电流设定为150mA ，用数字万用表测量稳压电源输出端的输出电压。
测量结果表明这种稳压电源的直流内阻极小，无论开关是开还是关数字万用表上的电压读数始终都是15.00V 。
图16是测量直流稳压电源交流内阻的电路。
用正弦波信号发生器输出的正弦波控制流过三极管2NC2563的集电极电流，用直流电压表监测5Ω发射极电阻上的电压降，用示波器和交流毫伏表监测稳压电源输出端的电压变化。
稳压电源的输出电压此时仍设定为15V 。
图17是测量得到的特性曲线，可以看出该稳压电源的低频交流内阻很小，当频率升高时交流内阻会随之增大，与三端稳压器相比，其交流内阻要低很多，并且在音频频带内交流的特性曲线几乎是平坦的。
上面的测量结果表明稳压电源的性能非常优秀，超出了预想。
当然这也与集成电路的性能出色密不可分。
图18是接50Ω低阻负载时耳放的频率特性，测量时将1kHz 正弦波信号的输出设定为-10dB 。
由频率特性曲线可知，-3dB 点正好出现在500kHz 处，表明耳放的频带可达500kHz ，且带内的频率特性非常平坦。

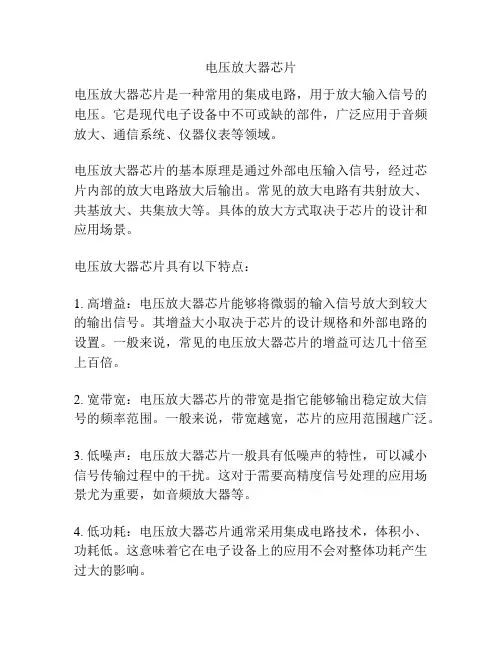

电压放大器芯片
