双金属复合管封口焊的全自动气体保护焊接工艺

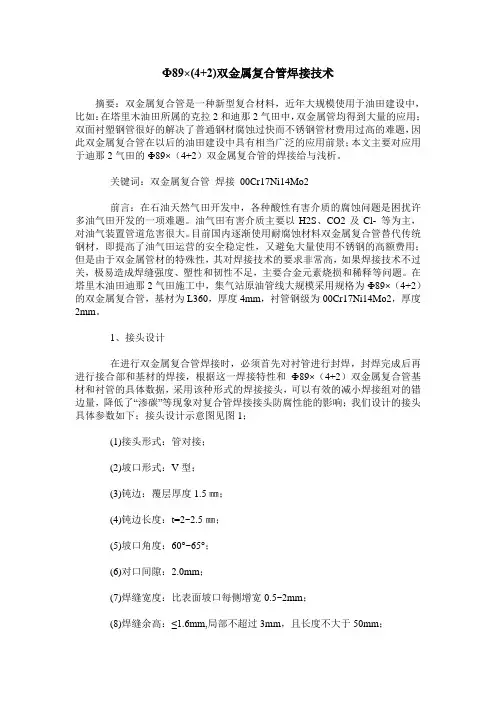

Ф89×(4+2)双金属复合管焊接技术
Ф89×(4+2)双金属复合管焊接技术摘要：双金属复合管是一种新型复合材料，近年大规模使用于油田建设中，比如：在塔里木油田所属的克拉2和迪那2气田中，双金属管均得到大量的应用；双面衬塑钢管很好的解决了普通钢材腐蚀过快而不锈钢管材费用过高的难题，因此双金属复合管在以后的油田建设中具有相当广泛的应用前景；本文主要对应用于迪那2气田的Ф89×（4+2）双金属复合管的焊接给与浅析。
关键词：双金属复合管焊接00Cr17Ni14Mo2前言：在石油天然气田开发中，各种酸性有害介质的腐蚀问题是困扰许多油气田开发的一项难题。
油气田有害介质主要以H2S、CO2及Cl- 等为主，对油气装置管道危害很大。
目前国内逐渐使用耐腐蚀材料双金属复合管替代传统钢材，即提高了油气田运营的安全稳定性，又避免大量使用不锈钢的高额费用；但是由于双金属管材的特殊性，其对焊接技术的要求非常高，如果焊接技术不过关，极易造成焊缝强度、塑性和韧性不足，主要合金元素烧损和稀释等问题。
在塔里木油田迪那2气田施工中，集气站原油管线大规模采用规格为Ф89×（4+2）的双金属复合管，基材为L360，厚度4mm，衬管钢级为00Cr17Ni14Mo2，厚度2mm。
1、接头设计在进行双金属复合管焊接时，必须首先对衬管进行封焊，封焊完成后再进行接合部和基材的焊接，根据这一焊接特性和Ф89×（4+2）双金属复合管基材和衬管的具体数据，采用该种形式的焊接接头，可以有效的减小焊接组对的错边量，降低了“渗碳”等现象对复合管焊接接头防腐性能的影响；我们设计的接头具体参数如下；接头设计示意图见图1；(1)接头形式：管对接；(2)坡口形式：V型；(3)钝边：覆层厚度1.5㎜；(4)钝边长度：t=2~2.5㎜；(5)坡口角度：60°~65°；(6)对口间隙：2.0mm；(7)焊缝宽度：比表面坡口每侧增宽0.5~2mm；(8)焊缝余高：≤1.6mm,局部不超过3mm，且长度不大于50mm；(9)焊后错边：覆层≤0.5mm，基层≤10%T且≤1.6mm；2、焊材选择由于目前国内尚不能解决双金属复合管爆炸熔合的技术难题，进场的双金属复合管均为机械复合，在基材与衬管之间存在细微的间隙；管道在拉运到现场前，必须对基材与衬管接合部进行封焊，即对基材与衬层之间的间隙焊接，避免由于衬层热膨胀系数大而造成衬层与基材的脱离，也可以避免日后由于焊缝处衬管遭受腐蚀后，介质通过衬管与基材之间的缝隙对整个复合管进行破坏；封焊属于异种钢焊接，技术相对成熟，我们选用的焊接方法为氩弧焊，焊材选用ER316LФ1.2mm焊丝，具体的焊接工艺参数见表2；焊接时采用小电流，以降低焊接线能量；双金属复合管的焊接在根焊时，属于同类别不锈钢焊接，其焊接技术非常成熟，针对Ф89×（4+2）这种双金属复合管的衬管材质为00Cr17Ni14Mo2，我们选择的根焊焊丝型号为AWS A5.9 ER316L TGS-316L Ф2.0mm，采用氩弧焊；在根焊结束后，衬管部分同类别钢材的焊接已经完成，开始进行填充、盖面，此时所遇到的问题是如何解决基材与衬管异种钢的焊接结合问题；填充焊我们选择GB/T983 E309-15 CHS307 Ф2.5mm作为填充焊条，该焊条具有优良的抗裂性及抗氧化性能，可以有效的解决焊缝强度、塑性和韧性不足、合金元素被烧损、稀释及渗碳等问题；采用该焊条进行焊接，还可以为下一步用E5015进行填充盖面提供良好的焊接界面，可以很好的与E5015焊条进行熔合，极大地提高劳动效率和节约施工成本。
管管CO2气体保护焊焊接工艺

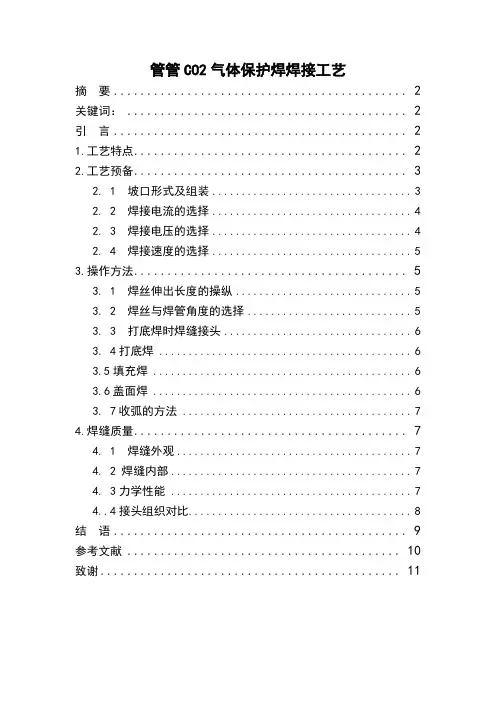

管管CO2气体保护焊焊接工艺摘要 (2)关键词： (2)引言 (2)1.工艺特点 (2)2.工艺预备 (3)2. 1 坡口形式及组装 (3)2. 2 焊接电流的选择 (4)2. 3 焊接电压的选择 (4)2. 4 焊接速度的选择 (5)3.操作方法 (5)3. 1 焊丝伸出长度的操纵 (5)3. 2 焊丝与焊管角度的选择 (5)3. 3 打底焊时焊缝接头 (6)3. 4打底焊 (6)3.5填充焊 (6)3.6盖面焊 (6)3. 7收弧的方法 (7)4.焊缝质量 (7)4. 1 焊缝外观 (7)4. 2 焊缝内部 (7)4. 3力学性能 (7)4..4接头组织对比 (8)结语 (9)参考文献 (10)致谢 (11)管-管CO2气体爱护焊焊接工艺摘要着重介绍了焊管CO2气体爱护焊单面焊双面成形的焊接工艺、焊接规范、施焊要点以及必要的试验数据等,所编制的焊接工艺切实可行,且经济可靠,为今后类似的焊管焊接提供了参考依据。
关键词：管管 CO2气体保焊焊接工艺引言焊管的单面焊双面成形焊接工艺是在接缝间隙处依靠操纵熔池金属的操作技术来实现单面焊接,正、反双面成形。
焊接时随着电弧热源的稳固,液态金属熔池沿前线熔化,沿后端线结晶,高温液态熔池处于悬空状态。
焊管的单面焊双面成形焊接工艺焊缝质量好、焊接速度快、节约了焊接材料而且焊缝内部的质量容易达到探伤质量的要求。
1.工艺特点阻碍熔池存在时刻和熔池几何形状的要紧因素是被焊金属的热物理性能、坡口角度、尺寸、焊接方法以及焊接规范等。
假设差不多金属的热物理性能、坡口角度及尺寸为定值时,熔池存在的时刻和熔池的几何形状能够用下式表示: t =M / v =U IJS / v式中t—熔池存在的时刻, s;S —散热系数;v—焊接速度,mm / s;U—电弧电压,V;I—焊接电流,A;J —熔池几何形状系数,mm;M —熔池几何形状当量外径,mm。
因为CO气体爱护焊的电弧热量集中,加热面积小,液体熔池小,熔池几2气何形状比手工电弧焊、埋弧焊较小,有利于熔池的操纵。
