塘朗依山居节能专项施工方案

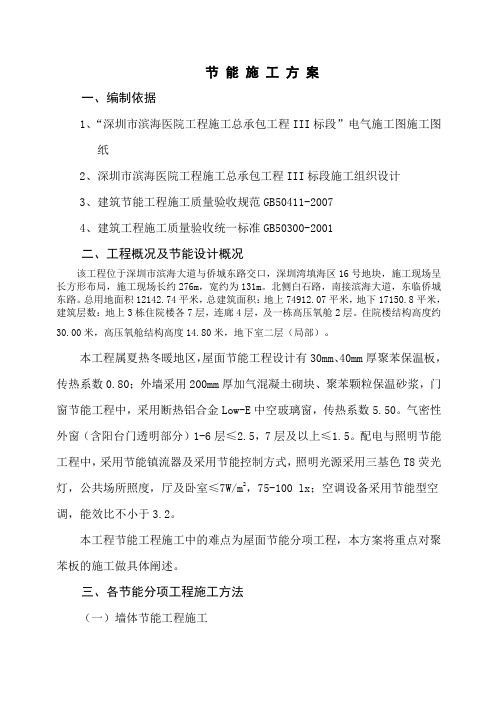

节能施工方案一、编制依据1、“深圳市滨海医院工程施工总承包工程III标段”电气施工图施工图纸2、深圳市滨海医院工程施工总承包工程III标段施工组织设计3、建筑节能工程施工质量验收规范GB50411-20074、建筑工程施工质量验收统一标准GB50300-2001二、工程概况及节能设计概况该工程位于深圳市滨海大道与侨城东路交口，深圳湾填海区16号地块，施工现场呈长方形布局，施工现场长约276m，宽约为131m。

北侧白石路，南接滨海大道，东临侨城东路。

总用地面积12142.74平米，总建筑面积：地上74912.07平米，地下17150.8平米，建筑层数：地上3栋住院楼各7层，连廊4层，及一栋高压氧舱2层。

住院楼结构高度约30.00米，高压氧舱结构高度14.80米，地下室二层（局部）。

本工程属夏热冬暖地区，屋面节能工程设计有30mm、40mm厚聚苯保温板，传热系数0.80；外墙采用200mm厚加气混凝土砌块、聚苯颗粒保温砂浆，门窗节能工程中，采用断热铝合金Low-E中空玻璃窗，传热系数5.50。

气密性外窗（含阳台门透明部分）1-6层≤2.5，7层及以上≤1.5。

配电与照明节能工程中，采用节能镇流器及采用节能控制方式，照明光源采用三基色T8荧光灯，公共场所照度，厅及卧室≤7W/m2，75-100 lx；空调设备采用节能型空调，能效比不小于3.2。

本工程节能工程施工中的难点为屋面节能分项工程，本方案将重点对聚苯板的施工做具体阐述。

三、各节能分项工程施工方法（一）墙体节能工程施工本工程外墙采用200mm厚加气混凝土砌块，进场时需检验材料合格证、性能需符合设计要求，无设计要求时需符合材料规范要求，其性能需见证送检，合格后方可使用。

部分外墙采用聚苯颗粒保温砂浆砌筑，进场时需检验材料合格证、性能需符合设计要求，无设计要求时需符合材料规范要求，其性能需见证送检，合格后方可使用。

墙体砌筑符合《砌体工程施工质量验收规范》(GB50203-2002)的要求。

（二）屋面节能工程1、材料要求：保温材料：本工程屋面采用30mm厚聚苯保温板，进场时需检验，其厚度，合格证的力学性能需符合设计要求，无设计要求时需符合材料规范要求。

其导热系数、密度、抗压强度或压缩强度需见证送检，合格后方可使用。

粘结材料的粘结强度需见证送检，合格后方可使用。

2、施工条件（1）、铺设保温材料的基层施工完成后，将基层表面清理干净，并使之平整、干燥，经检查验收合格后，方可进行下道工序。

（2）、穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。

（3）、施工环境温度不应低于5℃，风力不应大于5级，风速不宜大于5m/s。

雨天不得施工，雨期施工应做好防雨措施。

（4）、施工现场应做到通水、通电，并保持工作环境的清洁。

（5）、雨天施工时应采取有效措施，防止雨水冲刷墙面。

3、施工要点一)、基层屋面处理①、基层屋面必须清理干净，使屋面基层没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其它妨碍粘接的材料，并剔除超出屋面5㎜的凸出物，使之清洁平整，必要时用水冲洗屋面。

经冲洗的屋面必须晾干后，方可进行下道工序的施工。

②、应清除基层中松动或风化的部分，并用水泥砂浆填实后找平。

③、基层的平整度不合乎要求时，可采用1：3水泥砂浆找平，表面平整度要符合规范要求。

二）、材料的准备①粘接胶浆的配制：将粘接剂与水按5：1的比例搅拌均匀，静置5分钟后再次搅拌即可使用。

粘接胶浆应随搅随用，应在2小时内用完。

②聚苯板的切割：应尽量使用标准尺寸的聚苯板，需使用非标准尺寸的聚苯板时，应采用电热丝进行切割加工。

三）、聚苯板的粘贴①根据图纸要求，首先沿着外墙散水标高弹好散水水平线；需设置系统变形缝处，则应在墙面弹出变形缝线及变形缝宽度线。

②聚苯板的粘贴可采用以下两种方法：方法一：点框法用不锈钢抹子，沿聚苯板的板周涂抹配制好的粘接胶浆，其宽度为50㎜，厚10㎜，在板的中间部分均匀布置3个点，每一点直径为100㎜，厚10㎜，中心距200㎜。

方法二：条粘法在整个聚苯板的背面涂满粘接胶浆，然后用专用的锯齿抹子拖刮一次，并刮除锯齿间多余的粘接胶浆。

③聚苯板抹完粘接胶浆后，应立即将板平贴在基层墙体上滑动就位。

粘贴时应轻揉、均匀挤压。

为了保证板面的平整度，应随时用一根长度不小于2.0m的靠尺进行压平操作。

④聚苯板应自下而上沿水平方向横向铺贴，每排聚苯板板应错缝1/2板长。

⑤聚苯板板粘牢后，随时用专用的搓抹子将板边的不平之处搓平，尽量减少板与板之间的高差接缝，当板缝间隙大于2㎜时，应用聚苯板条填实后磨平。

⑥在墙角处，聚苯板应垂直交错连接，保证拐角处板材安装的垂直度。

⑦聚苯板表面不平整处应用专用打磨抹子磨平，然后将整个墙面打磨一遍。

打磨时散落的聚苯屑应随时用刷子、扫把清理干净。

⑧粘贴聚苯板时应注意以下事项：·操作应迅速，在聚苯板安装就位之前，粘接胶浆不得有结皮；·聚苯板的接缝应紧密，且平齐；不得在聚苯板侧面涂抹粘接胶浆，或挤入粘接胶浆；·门窗洞口角部的聚苯板，应采用整块聚苯板裁出洞口，不得拼接；·打磨墙面的动作应是轻柔的圆周运动，不得沿着与聚苯板接缝平行的方向打磨；·聚苯板粘贴施工完毕后，至少需间隔24小时，才能进行打磨，以防止聚苯板移动，减弱板材与基层墙体的粘接。

（三）通风与空调节能工程1、概况：本工程消防控制中心及弱电机房均采用分体空调机，社区健康中心居委会及单元住宅均采用分体机,由用户选购并按所预留室外机位置统一要求安装，设计预留电源及空调室外机位置，屋顶电梯机房采用分体空调机及排气扇。

各栋塔楼部分防烟楼梯间及消防电梯合用前室均采用自然通风及排烟方式。

其中防烟楼梯间采用开启外窗方式，每五层内可开启外窗总面积均超过2㎡，消防电梯合用前室采用靠室外侧设置栏杆,进行自然排烟,洞口面积均超过3㎡。

排烟风机入口出口均设有电动或普通280C0熔断的排烟防火阀，当其熔断时，联动风机停止运行，所有排烟口距离服务区域最远端小于30米。

2、主要技术措施1）屋顶电梯机房、水泵房和高低压变配电房通风机采用温度控制器控制启停。

2）车库通风采用双速风机,尽量利用侧边开孔进行平时通风,减少平时设备运行能耗。

3）弱电机房、消防控制室、社区健康中心、居委会及单元式住宅均采用分散式分体空调,其能效比不小于3.2。

3、设备要求（1）通风与空调系统工程中所使用的设备、管道、阀门、仪表、绝热材料等产品要达到节能设计要求。

（2）设备进场应现场抽取材料和配件见证送检，检测结果应符合设计规定的等级要求。

4、施工要求：(1)严格按照规范及设计图纸施工。

(2)风管密封材料应符合系统工作条件，法兰与接口处应严密。

火等级应满足防火设计要求，非金属风管材料的燃烧性能应符合规范规定。

(3)应熟悉图纸，了解设计要求，不允许擅自变更保温作法，严格按设计要求施工。

缠裹时用力均匀，搭茬位置合理。

（四）配电与照明节能工程1、本建筑配电照明工程符合《建筑节能工程施工质量验收规范》GB50411-2007及《建筑电气工程施工质量验收规范》CB50303的有关规范。

2、主要节能措施：1）根据规范及生产要求，各主要场所的照度、照明功率密度、光源显色指数采用不同的光源及照明设备，如地下室、社康中心、居委会照明光源选用细管径直管型荧光灯管。

2）除特殊区域外，各公共区域均使用节能灯管，配电子整流器，灯具效率不低于75%。

公共部分照明采用红外线感应开关控制。

（五）给排水节能工程1、本建筑依照《建筑给水排水及采暖工程施工质量验收规范》CB50242-2002标准施工。

2、主要节能措施：1）选用节水型卫生洁具及配件，住宅卫生间坐便器采用容积不大于6L的冲洗水箱。

2）设置水表计量水费，住宅和绿化均分别设水表计量。

3）绿化用水采用微喷滴灌方式浇洒。

4）水池水箱的溢流水位均设报警装置，防止进水管阀门故障时，长时间溢水。

5）给水系统采用竖向分区，控制住宅入户管水压不超过0.35MPa；其余区域最不利用水器具处的静水压力不超0.45MPa。

6）给水系统采用变频加压供水设施，节约能耗。

四、工程验收子分部工程分项工程1、建筑节能工程施工质量验收，应按《建筑工程施工质量验收统一标准》（GB50300—2001）和各专业工程施工质量验收规范的规定进行验收。

在施工单位自行检查评定合格的基础上，由建设单位（监理单位）组织相关单位按照检验批、分项工程、子分部工程、分部工程的顺序进行，参加施工质量验收的各方人员应具备规定的资格。

2、建筑节能施工质量验收应符合下列规定：建筑节能工程分部工程，子分部、分项工程的划分见下表。

序号1 墙体主体结构基层、抹灰、饰面层2 门窗门、窗、玻璃、遮阳设施基层、保温隔热层、保护层、防水层、3 屋面面层4 地面基层、隔离层、保护层、防水层、面层5 给排水设备、阀门与仪表、保温材料、变频加压供水设备、调试6通风与空气调节风机、空气调节设备、空调末端设备、阀门与仪表、绝热材料、调试7 空调与采暖系统的冷热源和附属设备及其管网冷、热源设备；辅助设备；管网；阀门与仪表；绝热、保温材料；调试。

8 配电与照明低压配电电源、照明光源、灯具、附属装置、控制功能、调试9 监测与控制变频水泵及电子远传水表的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统。

3、建筑节能子分部、分项工程和检验批按照下列规定划分和验收：（1）建筑节能分部工程的子分部、分项工程和检验批划分，应与《建筑工程施工质量验收统一标准》GB50300和各专业工程施工质量验收规范规定一致。

（2）当建筑节能验收内容包含在相关分部工程时，应按已划分的子分部、分项工程和检验批进行验收，验收时应对有关节能的项目独立验收，做出节能项目验收记录并单独组卷。

（3）当建筑节能验收内容未包含在相关分部工程时，应按建筑节能分部进行验收。

（4）建筑节能工程的各检验批，其合格质量应符合下列规定：a、各检验批应按主控项目和一般项目验收；b、主控项目应全部合格；c、一般项目应合格，当采用计数检验时，应有90％以上的检查点合格，且其余检查点不得有严重缺陷；d、各检验批应具有完整的施工操作依据和质量验收记录。

（5）、建筑节能工程的分项工程质量验收合格应符合下列规定：a、分项工程所含的检验批均应符合合格质量的规定。

b、分项工程所含的检验批的质量验收记录应完整。

2、建筑节能分部工程验收时，应符具备以下条件：（6）、质量控制资料应完整，质量控制资料主要包括：a、图纸会审记录、设计变更通知书和竣工图；b、主要材料、设备、成品、半成品和仪器、仪表的出厂合格证明及进场检（试）验、复报告；c、隐蔽工程检查验收记录；d、设备、管道系统检验记录；e、系统无生产负荷联合试运转与调试记录；f、分部、子分部工程质量验收记录；g、观感质量综合检查记录；h、建筑节能性能现场检验的围护结构节能性能检验和系统功能检验报告。
