lcd602原理及显示程序
LCD1602中文资料
液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等，这里以常用的2行16个字的1602液晶模块来介绍它的编程方法。
1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。
lcd1602简介
LCD1602简介1. 什么是LCD1602？LCD1602是一种基于液晶显示技术的字符型显示模块，它可以显示16x2个字符。
它广泛应用于嵌入式系统、自动化设备和电子产品等领域，是一款非常常见的显示模块。
2. LCD1602的特性•显示能力强：LCD1602能够显示16列2行共32个字符，每个字符由5x8个像素点组成。
•低功耗：LCD1602的功耗非常低，适合长时间运行的场景。
•用户友好：LCD1602的显示效果清晰，易于阅读，界面简洁直观。
•简易控制：LCD1602的控制方式简单，只需要几条数据线和几个控制信号即可进行基本的显示操作。
3. LCD1602的工作原理LCD1602由一个液晶显示器和一个控制电路板组成。
液晶显示器由16个字符和每个字符5x8的像素点组成，通过液晶分子的电场调整能够控制像素点的亮度。
控制电路板则负责根据用户的指令控制液晶显示器的显示内容。
LCD1602的控制电路采用了并行通信的方式，需要通过几个控制信号和一个数据总线来进行通信。
控制信号包括使能信号（E），读写信号（RW）和数据/命令选择信号（RS）。
数据总线则用于传输数据和命令。
控制LCD1602的步骤大致如下： 1. 发送初始化命令：初始化LCD1602的内部寄存器。
2. 发送显示命令：控制LCD1602显示内容的相关参数，如显示模式、光标设置等。
3. 发送数据：将需要显示的字符数据发送给LCD1602。
4. LCD1602的应用领域由于LCD1602具有简单易用的特点，它被广泛应用于各种嵌入式系统、自动化设备和电子产品中。
一些常见的应用领域包括：•工业自动化：LCD1602可以作为工业设备的人机界面，用于显示设备的状态、参数等信息。
•家电控制：LCD1602可以作为家电设备的显示屏，用于显示时间、温度、湿度等信息。
•智能家居：LCD1602可以作为智能家居系统的控制界面，用于显示和操作系统的各种功能。
•教育培训：LCD1602可以作为教学实验平台的显示模块，用于展示实验结果和相关信息。
lcd(lm016l)学习
实验十三字符LCD 显示实验一、实验目的1、了解字符LCD 模块的使用方法2、掌握8051 单片机控制字符LCD 模块显示程序的设计方法。
二、实验原理字符LCD 模块是一种专用显示字符、数字或符号的液晶显示模块。
这种模块每一个符号由5×7、5×8 或5×11 的点阵像素排列组成的，字符间隔为一个点距，行间隔为一个行距，模块本身附有显示驱动控制电路，可以与单片机的I/O 口线直接连接，使用方便。
目前广泛使用的字符LCD 模块其显示驱动控制电路多是HD44780 或兼容品，其接口信号、操作指令相同。
本实验选用的字符LCD 模块是香港精电公司生产的规格为16×1 的字符LCD 模块，可以在一行上显示16 个字符。
该模块与8051 单片机I/O 口线直接连接的电路如下图所示。
1、字符LCD 模块的接口信号① GND、VCC：电源，VCC=+5V。
② Vee：液晶显示对比度调节电压输入。
可以通过调节LCD 左上角的多圈电位器RW2 来调节。
③ DB7~ DB0：数据总线，三态。
用于与模块之间传送信息。
这里连接P1.0～P1.7。
以下3 个信号为控制信号：④ RS：寄存器选择信号，输入。
这里连接P3.3(INT1)。
模块中有两类寄存器，一类是指令寄存器，用于写入指令；另一类是数据寄存器，用于写入的数据。
RS=0，选择指令寄存器。
RS=1，选择数据寄存器。
⑤ R/W ：读/写信号，输入。
这里连接P3.4(T0)。
R/W =1，读操作；R/W =0，写操作。
⑥ E：使能信号，输入。
模块的读/写控制信号。
这里连接P3.5(T1)。
读操作时，E 为高电平时，模块的数据或状态输出至DB7~DB0 上，供单片机读取；写操作时，E 信号的下降沿将单片机送至数据总线上的数据或指令写入模块中。
这里3 个控制信号，均通过单片机的I/O 口线产生。
字符LCD 模块的写时序与读时序如下。
2、字符LCD 模块的编程字符LCD 模块的编程主要有两方面的内容：①向模块写入有关指令，设定其初始状态、工作方式、显示格式、数据长度、内部RAM 地址等。
LCD1602最详细资料

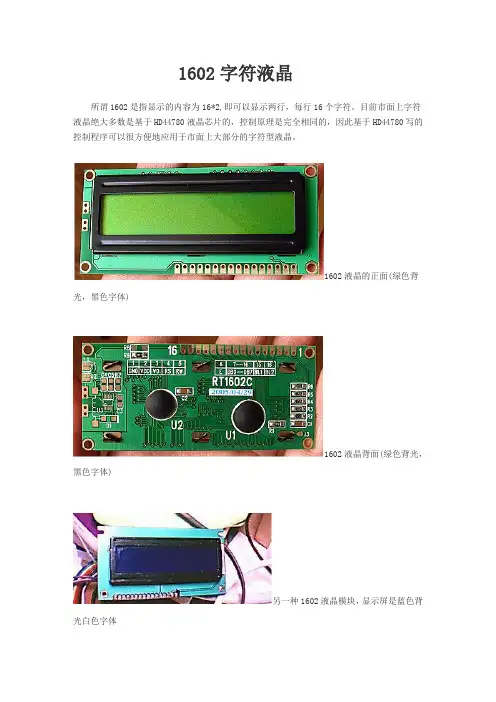

1602字符液晶所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码)并不能显示1出来。
这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。
依次类推。
大家看一下控制指令的的8条：DDRAM地址的设定，即可以明白是怎么样的一回事了）1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B （41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”上表中的字符代码与我们PC中的字符代码是基本一致的。
lcd1602工作原理
lcd1602工作原理
LCD1602是一种液晶显示模块，通常由16列2行的字符所组成。
它的工作原理可由以下几个方面来解释。
1. 液晶材料：LCD1602使用的是液晶材料，这是一种特殊的
有机化合物。
液晶能够根据外界电场的作用而改变自身的光学特性。
2. 偏光片和调整器：LCD1602包含两片偏光片，它们的交叠
方向垂直，通过交叠方向的改变可以控制光通过的方向。
此外，还有一片调整器，用于控制入射光的方向。
3. 透明导电层：LCD1602的背板上涂覆了一层透明导电层，
通常为氧化锡。
这层导电层可以在施加电场时改变其透明度。
4. 导电液晶：在透明导电层上涂覆了一层液晶材料，这层液晶就是所谓的导电液晶。
当导电液晶受到电场的作用时，其分子排列会发生改变，影响光的穿透能力。
5. 字符控制和驱动芯片：LCD1602内部集成了字符控制和驱
动芯片，负责接收用户输入的字符信号，并将相应的字符显示在液晶屏上。
驱动芯片通过控制电场的强弱来改变液晶的穿透特性，从而显示出不同的字符。
6. 外部电路：为了控制LCD1602的显示内容，需要通过外部
电路来提供相应的输入信号。
外部电路通常由微控制器等设备来控制，它们会向LCD1602发送特定的命令和数据信号，以
控制显示的内容和位置。
总结来说，LCD1602的工作原理是通过控制液晶材料在外界电场作用下的取向变化来控制光的穿透特性，最终显示出相应的字符。
这个过程涉及到液晶材料、偏光片、导电层、控制芯片等多个组件的协同工作。
lmc1602工作原理
lmc1602工作原理
LCM1602是一款字符型液晶显示模块，其工作原理主要基于液晶分子的电光效应。
液晶分子具有两种偏振状态，即平行和垂直于光的偏振方向。
当没有电场作用时，液晶分子呈现扭曲排列，导致光无法通过。
而当电场作用于液晶分子时，分子排列变得有序，光线可以通过。
LCM1602通常由一片液晶屏幕、驱动电路和控制芯片组成。
控制芯片负责向液晶屏幕发送电信号，以控制液晶分子的排列，进而实现显示效果。
具体来说，LCM1602通过控制模块、显示驱动和接口电路三个部分来实现显示功能。
其中，数据线（D0\~D7）用于传输数据信号，控制线（RS、R/W、E）用于传输控制信号，电源线（VDD、VSS、V0）用于提供电源。
在LCM1602的显示过程中，数据通过数据线D0\~D7传输到液晶屏幕的像素点上，并通过控制模块对液晶分子进行控制，实现显示效果。
同时，通过控制RS、R/W和E等控制信号，可以对液晶分子进行读写操作，实现字符或图形的显示。
总之，LCM1602的工作原理是利用液晶分子的电光效应和驱动电路的控制来实现字符或图形的显示。
通过调整电场和控制信号，可以改变液晶分子的排列状态，进而改变光的透过和反射，实现不同的显示效果。
1602液晶显示器资料
1602液晶显示器资料字符液晶在实际的产品中运用的也比较多了，前几天留意了一下，发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。
而且对于单片机的学习而言，掌握1602的用法是每一个学习者必然要经历的过程。
在此，我将使用1602过程中遇到的问题以及感受记录下来，希望能够给初学者带来一点指导，少走一点弯路。
所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码)并不能显示1出来。
这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H 地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。
LCD液晶显示器1602
3.4.1LCD显示模块LCD显示器分为字段显示和字符显示两种。
其中字段显示与LED显示相似，只要送对应的信号到相应的管脚就能显示。
字符显示是根据需要显示基本字符。
本设计采用的是字符型显示。
系统中采用LCD1602作为显示器件输出信息。
与传统的LED数码管显示器件相比，液晶显示模块具有体积小、功耗低、显示内容丰富等优点，而且不需要外加驱动电路，现在液晶显示模块已经是单片机应用设计中最常用的显示器件了。
LCD1602可以显示2行16个汉字。
3.4.2LCD1602的引脚功能LCD1602模块的引脚如图3-8所示，其引脚功能如下：RS：数据和指令选择控制端，RS=0命令状态；RS=1数据R/W：读写控制线，R/W=0写操作；R/W=1读操作A：背光控制正电源K：背光控制地E：数据读写操作控制位，E线向LCD模块发送一个脉冲，LCD模块与单片机间将进行一次数据交换DB0～DB7：数据线，可以用8位连接，也可以只用高4位连接，节约单片机资源。
VDD：电源端VEE：亮度控制端（1-5V）VSS：接地端图3-8LCD1602模块3.4.3LCD1602的显示操作1．四种基本操作LCD有四种基本操作，具体如表3-1所示。
表3-1LCD与单片机之间有四种基本操作(1)读状态字执行读状态字操作，如表3-1满足RS=0，R/W=1。
根据管脚功能，当为有效电平时，状态命令字可从LCD模块传输到数据总线。
同时可以保持一段时间，从而实现读状态字的功能。
读状态字流程如图3-9所示。
图3-9读入状态字流程图(2)命令字表3-2所示为命令字，其主要介绍了指令名称、控制信号及控制代码。
其指令名称是指要实现的功能；控制代号是采用的十六进制的数值表示的。
1）清零操作是指输入某命令字后即能将整个屏幕显示的内容全部清除；2）归home位：将光标送到初始位；其中的＊号为任意，高低电平均可；3）输入方式：设光标移动方向并指定整体显示，是否移动。
