准光光路计算
初中物理 实验25 薄透镜焦距的测定
实验25 薄透镜焦距的测定教学目标重点与难点实验内容教学过程设计一。
讨论1．本实验介绍的测量薄凸透镜的方法有几种？请画出光路图。
本实验介绍的测量薄凸透镜的方法有：（1）自准直法光路图如下图所示。
当物体A处在凸透镜的焦距平面时，物A上各点发出的光束，经透镜后成为不同方向的平行光束。
若用一与主光轴垂直的平面镜将平行光反射回去，则反射光再经透镜后仍会聚焦于透镜的焦平面上，此关系就称为自准直原理。
所成像是一个与原物等大的倒立实像A′。
所以自准直法的特点是，物、像在同一焦平面上。
自准直法除了用于测量透镜焦距外，还是光学仪器调节中常用的重要方法。
自准直法（2）物距像距法光路图如下图所示。
因为凸透镜可以成实像，所以可以测出物距u和像距v后，代入透镜成像公式即可算出凸透镜的焦距。
（３）贝塞尔法（共轭成像法）光路图如下图所示。
由凸透镜成像规律可知，如果物屏与像屏的相对位置l 保持不变，而且l >4f ，当凸透镜在物屏与像屏之间移动时，可实现两次成像。
透镜在x 1位置时，成倒立、放大的实像，；透镜在x 2位置时，成倒立、缩小的实像。
实验中，只要测量出光路图中的物屏与像屏的距离l 和透镜两次成像移动的距离d ，代入下式就可算出透镜的焦距。
224l d f l-=2． 如何测量凹透镜的焦距？凹透镜是发散透镜，所成像为虚像，不能用像屏接收。
为了测量凹透镜的焦距，常用辅助凸透镜与之组成透镜组，使能得到能用像屏接收的实像。
其测量原理如下光路图所示。
实物AB 经凸透镜L 1成像于A ′B ′。
在L 1和A ′B ′之间插入待测凹透镜L 2，就凹透镜L 2而言，虚物A ′B ′又成像于A ″B ″。
实验中，调整L 2及像屏至合适的位置，就可找到透镜组所成的实像A ″B ″。
因此可把O 2A ′看为凹透镜的物距u ，O 2A ″看为凹透镜的像距v ，则由成像公式可得 111u v f-+= （虚物的物距为负） u v f u v ⋅=- 由于u < v ，求出的凹透镜L 2的焦距f 为负值。
激光准直原理
第二章 激光准直原理第一节 光的衍射现象一切波动都能绕过障碍物向背后传播的性质。
例如：户外的声波可绕过树木，墙壁等障碍物而传到室内，无线电波能绕过楼房，高山等障碍物传到收音机、电视里等。
波遇到障碍物时偏离原来直线传播的方向的现象称为波的衍射 日常生活中的光的衍射现象不明显的原因？？？310aλ衍射现象不明显 1-2-1010a→≈λ衍射现象显著 110a1-→≈λ逐渐过渡为散射首先我们来做一个实验，让一单色强光源(激光)发出的光波，通过半径为ρ且连续可调的小圆孔后，则在小圆孔后的屏上将发现：当ρ足够大时，在原屏上看到的是一个均与照明的光斑，光斑的大小为圆孔的几何投影。
这与光的直线传播想一致。
如图：随着ρ的逐渐变小，屏上的光斑也逐渐减小，但当圆孔减小到一定程度时，屏上的光斑将逐渐扩展，弥漫。
光强出现分布不均匀，呈现出明暗相间的同心圆环，且圆环中心出现时亮时暗的变化。
光斑的扩展弥漫，说明光线偏离了原来的直线传播，绕过障碍物，这种现象称为光的衍射。
再来做一个实验，用一束激光照射宽度连续可调的竖直狭缝，并在数米外放置接受屏，也可以得到衍射图样。
逐渐减狭缝的宽度，屏上亮纹也逐渐减小，当狭缝的宽度小到一定程度，亮纹将沿于狭缝垂直的水平方向扩展。
同时出现明暗相间的衍射图样，中央亮纹强度最大，两侧递减，衍射效应明显，缝宽越窄，对入射光束的波限制越厉害，则衍射图样扩展的越大，衍射效应越显著。
一、光的衍射定义：光绕过障碍物偏离直线传播而进入几何阴影，并在屏幕上出现光强分布不均匀的现象二、产生条件：障碍物的线度和光的波长可以比拟的时候三、衍射规律：1.光在均匀的自由空间传播时，因光波波面未受到限制，则光沿直线传播。
当遇到障碍物时，光波面受限，造成光强扩展，弥漫，分布不均匀，并偏离直线传播而出现衍射现象。
2.光波面受限越厉害，衍射图样扩展越显著。
光波面在衍射屏上哪个方向受限，接受屏上的衍射图样就在哪个方向扩展。
第二节惠更斯——菲涅耳原理一、惠更斯原理1．波面：等相位面2. 任何时刻波面上的每一点都可作为次波的波源，各自发出球面次波；在以后的任何时刻，所有这些次波面的包络面形成整个波，在该时刻的新波面——“次波”假设。
激光机光路调节最简单方法
激光机光路调节最简单方法激光机光路调节是一项非常重要的工作，在激光加工和激光切割过程中，光路调节的准确性直接影响到加工质量和效率。
光路调节通常需要专业技术人员进行，但在一些简单的情况下，操作人员也可以通过一些简单的方法进行光路调节。
本文将介绍一些关于激光机光路调节的最简单方法，希望能够帮助到需要的读者。
进行光路调节之前，需要了解一些激光光路的基本知识。
激光光路通常包括激光发生器、聚焦镜头、准直镜头和反射镜等部件。
光路调节的目的是确保激光束能够经过这些部件后保持稳定，且能够准确地聚焦在加工件上。
在进行光路调节时，需要注意的是要避免直接将激光束照射到眼睛或皮肤上，避免造成伤害。
对于激光机光路调节最简单的方法之一就是使用激光对准器。
激光对准器通常包括一个激光发生器和一个可调节的支架，通过调节支架的高度和角度，可以使激光束准确地对准加工件。
在使用激光对准器时，需要将其放置在一个平整、稳定的台面上，然后调节支架使激光发生器的光束垂直照射到加工件上。
通过观察激光束在加工件表面的位置，可以调节支架的高度和角度，直到激光束能够准确地对准加工件的加工位置。
对于激光机光路调节的简单方法之一是使用透镜调节。
透镜是激光光路中非常重要的部件，可以对激光束进行聚焦和准直。
在进行光路调节时，可以通过调节透镜的位置和角度，来确保激光束的聚焦效果。
一般来说，透镜的调节通常需要在专业技术人员的指导下进行，但是对于一些简单的情况，操作人员也可以通过一些简单的方法进行透镜调节。
可以使用一个标准的标尺或尺子来测量透镜的位置，然后通过调节螺丝来微调透镜的位置，直到满足要求的聚焦效果。
还可以通过检查光路中的反射镜来进行光路调节。
反射镜在激光光路中起着非常重要的作用，可以改变激光束的传播方向。
在进行光路调节时，可以通过调节反射镜的位置和角度，来确保激光束的传播方向符合要求。
一般来说，反射镜的调节也需要在专业技术人员的指导下进行，但是一些简单的调节工作，例如调节反射镜的角度和位置，是可以由操作人员自行完成的。

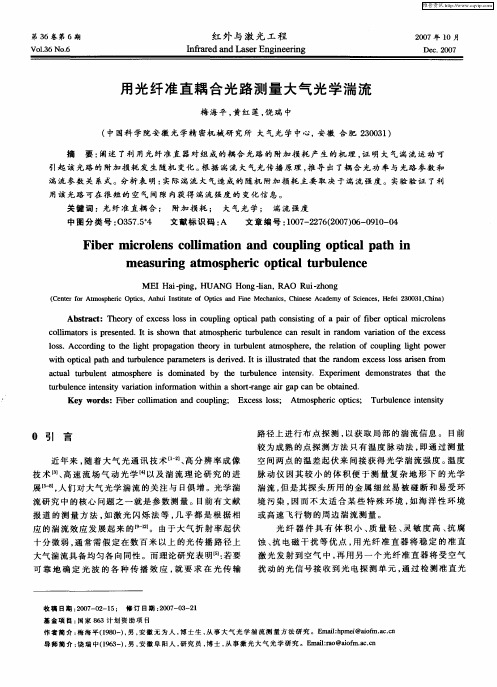

用光纤准直耦合光路测量大气光学湍流
