高速铁路接触网动态检测评价计分办法
高速铁路接触网动态检测评价计分办法
高速铁路接触网动态检测评价以《高速铁路接触网运行维修规则》（铁总运[2015]362号）为依据，以综合检测列车（1C）检测数据为基础数据，综合区段质量评价、接触网运行质量指数CQI（见附件）和全路接触网检测信息管理系统通报的一级缺陷整改反馈情况进行计算，具体计分方法如下：
1.高速铁路接触网动态检测评价基础总分为100分。
其中区段质量评价满分为75分，CQI指数评价满分为25分,一级缺陷反馈情况为附加扣分项。
2.各铁路局参与评价的线路总正线里程为M，其中某线路正线里程X i，则该线路权重系数P i=X i/M。
当月综合检测列车（1C）检测次数大于1次的线路，仅选1次检测数据参与评价计算。
3.区段质量评价分数按照《高速铁路接触网运行维修规则》（铁总运[2015]362号）第八十五、八十六、八十七条内容及附件5进行计算。
各线路区段质量评价分数为优良率与线路权重指数相乘后，再与区段质量评价总分相乘所得，铁路局区段质量评价总分数为该铁路局参评线路区段质量评价分数的总和。
4.接触网运行质量指数CQI评价分数按照附件方法进行计算。
各线路CQI评价分数为CQI得分率与线路权重指数相乘后，再与CQI总分相乘所得，铁路局CQI总分为该铁路局参评线路CQI评价分数总和。
5.附加扣分项根据全路接触网检测信息管理系统（http://10.1.95.228/）通报的一级缺陷信息整改反馈情况进行计
算。
一级缺陷信息通报后，各铁路局要及时分析、整改、反馈，对于已经通报的一级缺陷信息，在次月检测前未整改且未进行反馈的，每条扣1分。
6.将区段质量评价、接触网运行质量指数CQI 评价和一级缺陷整改反馈情况分数合计，得到该铁路局高速铁路接触网动态检测评价分值。
按照分值对参与评价铁路局进行降序排名。
前三名考核不减分，第4-9名减1分，第9-15名减3分，最后三名减4分。
附：计算公式：Q=A+B-C
其中：
)*(*75M
1
i i i P a A ∑==
)*b (*25i M 1
i P B i ∑==
Q 为高速铁路接触网动态检测评价总分，基础分为100分。
A 为区段质量评价分数，满分为75分；B 为CQI 指数评价分数，满分为25分；C 为附加扣分项，对于已经通报的一级缺陷信息，在次月检测前未整改且未进行反馈的，每条计1分。
M 为铁路局参与评价的线路总数。
i a 为某条线路的区段质量优良率，i b 为某条线路CQI 得分率。
附件：接触网运行质量指数CQI评价
建立接触网动态运行质量评价函数，是依据接触网动态运行质量各参数的特征，选取拉出值、接触线高度、弓网接触力和燃弧率四项检测参数进行评价，采用Topsis评价方法，建立数学模型，构成接触网动态运行质量评价函数。
Topsis评价法根据有限个评价对象与理想化目标的接近程度进行排序的方法，是在现有的对象中进行相对优劣的评价。
接触网运行质量指数CQI以正线公里为单元，拉出值、接触线高度、弓网接触力计算以跨为计算步长单位，燃弧率以公里为计算步长单位。
各参数计算方法如下：
（1）拉出值
y=
100 0≤ x<450
60×1−logsig0.05×x−550 450≤x≤700
（2）接触线高度
主要考虑接触网一跨内接触线高度标准差。
函数形式如下
其中：std为一跨内接触线高度的标准差，
（3）弓网接触力
弓网接触力是受电弓和接触网之间的垂直压力，单位为N，通过压力的最大值、标准偏差对弓网接触力进行评价，综合体现弓网接触力的状态。
F v=0.00097∗mean(v i)2+70
F max=max(x i)，i=1……n
F mean=mean(x i)，i=1……n
F std=std(x i)，i=1……n
y
fmax
=
100 F max<F mean+3×F std
100∗1−logsig0.2×F max−F mean−3×F std−25F max≥F mean+3×F std
y fstd =
100 F std≤0.3×F v
100∗(1−logsig0.2×F mean−0.3×F v−25F std>0.3×F v
y
f
=0.5×y fmax+0.5×y fstd
其中：n 为一跨内测量点总个数，v i 为第个测量点高铁对应的速度，x i 为第个测量点的接触力实际测量值，Fv 是一跨内通过速度v i 得到的接触力理论值，F std 的平方为一跨内接触线压力的标准偏差。
（4）燃弧率
y =100× 1−logsig 300× x −0.02 ，为实际测出的燃弧率
一公里内的CQI 得分率为：（各跨拉出值平均得分+
各跨接触线高
度平均得分+各跨弓网接触力平均得分+本公里内燃弧率得分）/400。
400/)(∑+++=S F H Z b CQI ；Z 为一公里内各跨拉出值平均得分；H 为一公里内各跨接触线高度平均得分；F 为一公里内各跨弓网接触力平均得分；S 为本公里内燃弧率得分。
一个区段内的CQI 得分率为区段内各公里CQI 得分率的平均值。
)(CQI i b mean b =；
i b 为一个区段的CQI 得分率，CQI b 为一公里内的CQI 得分率。
接触网动态检测综合评价指标研究
法描述一个区段内接触网整体质量状态 的综 合指 标，是 接触网几何参数、动 态 受 流 参 数 （接 触 力、燃 弧、接 触 网 抬升 量）及 接 触 网 不 平 顺 参 数 （接 触 网 高 差、硬 点）依 据 一定的统计方式进行综合分析，该值的 大小与 接触 网质 量状态密切相关，其 能 综 合 评 价 接 触 网 整 体 质 量，提 高 接 触 网 维 修 的 科 学 性 、经 济 性 、合 理 性 。
数
２．犎 ≥ 标 准 值 ＋１５０
４０
４０
１．标 准 值 ＋１００≤犎 ＜
标 值 －１００≤犎 ＜
５
标 准 值 －５０
１
跨 跨
３．犎 ＜ 标 准 值 －１００
５
（２）接 触 线 平 顺 性 参 数 接 触 线 平 顺 性 参 数 主 要 包 括 硬 点（垂 向 加 速 度 ）和 一
表 ２ 接 触 线 平 顺 性 参 数 扣 分 标 准
接触 线平 顺性 参数
项目
硬点 犃ｖ／ （２００－２５０ｋｍ／ｈ） （ｍ·ｓ－２） （３００－３５０ｋｍ／ｈ） 一 跨 内 接 触 线 高 差 ２Ａ／ｍｍ
一级缺陷
犃ｖ≥５８８ 犃ｖ≥６８６ ２犃≥１５０
扣分标准 分 数／分
５
５ ５
二级缺陷
４９０≤犃ｖ＜５８８ ５８８≤犃ｖ＜６８６ １００≤２犃＜１５０
燃 弧 包 括 统 计 最 大 燃 弧 时 间 、燃 弧 次 数 和 计 算 燃 弧 率。燃弧发生在接触网与受电弓滑板接触与非接触瞬 间 ，产 生 的 原 因 包 括 弓 网 振 动 不 匹 配 、接 触 导 线 不 平 顺 、 导线本身的弹性不均匀和施工过程造成接触导线吊弦 点处高度不平和产生导线波浪弯等方面。燃弧的产生 对 接 触 网 、受 电 弓 滑 板 产 生 不 利 影 响 ，造 成 导 线 烧 伤 、滑 板磨耗加剧，并且对周 围 环 境 产 生 电 磁 辐 射，干 扰 沿 线 其 他 电 器 设 备 ，同 时 造 成 弓 网 受 流 质 量 下 降 等 。 图 ３ 为 典型区段燃弧数据波形。 图中用红 色 椭 圆 标 出 一 次 最 大 燃 弧 时 间 超 过 １００ ｍｓ的位置，峰值为１６５ｍｓ。该超限处 的 燃 弧 会 对 接 触 网 导 线 和 受 电 弓 滑 板 产 生 磨 耗 ，同 时 形 成 多 次 空 气 击 穿 对周围的运行设备和检测设备造成干扰。根据燃弧的
铁道部关于接触网运行检修规程
铁道部关于接触网运行检修规程文章属性•【制定机关】铁道部(已撤销)•【公布日期】1982.05.21•【文号】[82]铁机字881号•【施行日期】1982.05.21•【效力等级】部门规范性文件•【时效性】失效•【主题分类】电力及电力工业正文*注：本篇法规已被《铁道部关于公布铁道部规章及规范性文件清理结果的通知》（发布日期：2003年6月17日实施日期：2003年6月17日）废止接触网运行检修规程（（82）铁机字881号1982年5月21日总则接触网是电气化铁路的重要组成部分，与行车直接相关。
为搞好接触网的运行和检修工作，加强管理，提高质量，确保运输，特制定本规程。
本规程适用于工频、单相、25千伏接触网的运行和检修。
从事接触网工作的广大职工必须牢固树立为运输服务的思想，贯彻“修养并重，预防为主”的方针，在确保安全、提高质量的基础上努力提高效率，降低成本，不断改善接触网的技术状态，保证安全、不间断、质量良好地供电。
各级主管部门要加强对接触网运行和检修工作的领导，按照全面质量管理的基本原则和要求，贯彻落实“三定、四化、记名检修”精神，抓好各项基础工作。
要科学地组织接触网运行和检修的各个环节，建立严密而协调的生产秩序，不断提高供电工作质量。
各铁路局可根据本规程规定的原则和要求，结合具体情况制定细则、办法，并报部核备。
第一章运行和管理统一领导和分级管理第1条接触网运行和检修工作实行统一领导，分级管理的原则充分发挥各级组织的作用。
铁道部：统一制定全路接触网运接和检修工作原则，制定有关的规章；调查研究，督促检查，总结和推广先进经验；审批部管的基建、科研、改造计划，并组织验收和鉴定。
铁路局：贯彻执行铁道部有关规章和命令，组织制定本局有关细则、办法和工艺；审批局管的基建、大修和科研、改造计划，并组织验收和鉴定。
铁路分局：贯彻执行部、局有关规章和命令；督促检查管内接触网的运行和检修工作；审批分局管的检修、科研、改造计划，并组织验收和鉴定。
接触网检测数据分析与评价
检测监测技术高铁运行十年电气化技术创新发展论文集DOI：10.19587/ki.1007-936x.2019z.017接触网检测数据分析与评价张志勇摘 要：接触网和受电弓是电气化铁路与电力机车之间重要的联系纽带，弓网系统安全性和可靠性对电气化铁路的安全运营至关重要。
本文基于接触网供电安全检测监测 6C 系统对弓网关系进行研究，对检测数据和波形进行采集、分析、推导，结合接触网检测数据分析实例，得出接触网运行状态和质量状况的评价方法，为接触网运行的安全性和可靠性提供了理论支撑。
关键词：弓网系统；研究；检测数据；6C 系统Abstract: The overhead contact line and pantograph are the ties for connection between electrified railway andelectric locomotives, the safety and reliability of the pantograph-catenary system are crucial to the safety operation ofthe electrified railways. The paper, with the researches on the pantograph-catenary interactions on the basis of safetyinspection and monitoring system for OCS, collects, analyzes and deduces the inspection data and waveforms, obtainsthe assessment methods for operation and quality status of OCS with connection to the analyzing examples of OCSinspection data, providing theoretical support for safe and reliable operation of OCS.Key words: Pantograph-catenary system; study; inspection data; 6C system中图分类号：U226.8文献标识码：B文章编号：1007-936X(2019)z-0066-050 引言铁路运输是我国重要的运输方式之一，目前采 用的主要方式是电气化铁路运输，随着我国电气化 铁路的不断发展，大中城市铁路覆盖率已达到 80% 以上，高速铁路已经成为中国高速发展的名片。
接触网实训作业程序及评价考核标准-检调及局部更换接触线11页word文档
接触网实训作业程序及评价考核标准-检调及局部更换接触线（一）目的规范接触线的检调工作，掌握局部更换接触线的基本工艺。
（二）适用范围适用于接触线的线面校正、校直、磨耗测量和调整接触线位置、接触线补强等作业。
（三）所需人员，机具，材料1、人员：1人。
机具：作业车、车梯、激光测量仪、测杆、道尺、线坠、钢卷尺、滑轮组、钢丝套子、手锤、校正扳手、温度计、工具包、游标卡尺、手扳葫芦、双钩紧线器、平挫、断线钳、五轮导线校直器、力矩扳手等。
2、材料：定位环、定位线夹、开口销、Φ4.0镀锌铁线、吊弦线夹、吊弦、钢线卡子、接头线夹、黄油、接触导线等。
3、技术资料：接触网平面布置图、接触网装配图、安装曲线图、接触线导线磨耗换算表。
（四）工作程序及方法⑴、校正接触导线线面1、接触线线面不正时，易造成线夹偏斜和打、碰弓，可利用校正扳手整正线面。
2、若一跨距内线面普通偏斜，则需用两个校正扳手从一个定位开始，一步一步校正至另一个定位。
作业时，一个校正扳手卡着导线固定不动，用另推一个校正扳手卡着导线向相反方向轻轻扭动，随后放开扳手，观察导线线面是否平整。
如果不平整，反复校正，直至使线面平整。
3、若一个跨距内只有少数地方线面不正，则可以用3个校正扳手，两个扳手固定两边不动，中间一个校正扳手扭动，直至使线面平整。
注意事项：1、在使用校正扳手时，要2—3人同时校正，每人负责一个校正扳手。
2、校正导线时要轻轻给扳手加力或减力，不可急剧加、减力，避免扳手反弹或脱落。
3、在校正导线时，避免产生新的导线扭面。
⑵、校正接触导线波浪弯当接触导线有波浪弯时，可使用五轮导线校直器校正导线波浪弯。
首先将五轮校直器卡在导线波浪弯平顺的一端，给五轮校直器加力，顺导线方向轻轻推动五轮校直器，直至推到导线平顺的部分为止。
一般均需要反复校直，直至满足技术标准为止。
注意事项：1、在给校直器加力时，要逐步逐次加力，避免加力过大推不动校直器或产生新的波浪弯。
2、在推动校直器时，要保持校直器运行角度一致。

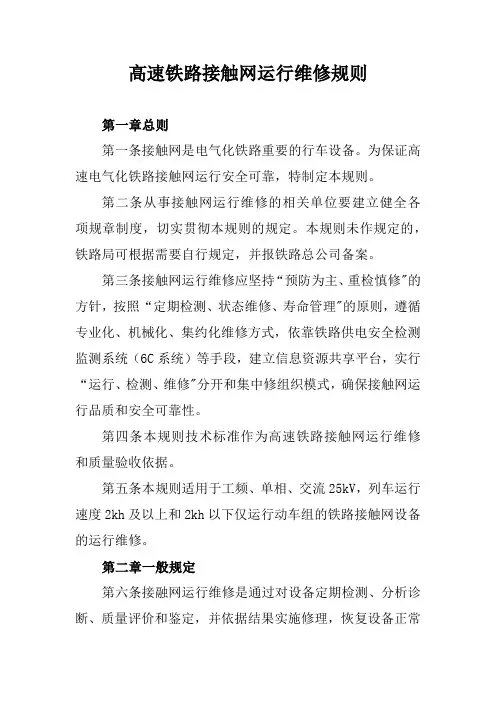

高速铁路接触网运行维修规则
高速铁路接触网运行维修规则第一章总则第一条接触网是电气化铁路重要的行车设备。
为保证高速电气化铁路接触网运行安全可靠，特制定本规则。
第二条从事接触网运行维修的相关单位要建立健全各项规章制度，切实贯彻本规则的规定。
本规则未作规定的，铁路局可根据需要自行规定，并报铁路总公司备案。
第三条接触网运行维修应坚持“预防为主、重检慎修"的方针，按照“定期检测、状态维修、寿命管理"的原则，遵循专业化、机械化、集约化维修方式，依靠铁路供电安全检测监测系统（6C系统）等手段，建立信息资源共享平台，实行“运行、检测、维修"分开和集中修组织模式，确保接触网运行品质和安全可靠性。
第四条本规则技术标准作为高速铁路接触网运行维修和质量验收依据。
第五条本规则适用于工频、单相、交流25kV，列车运行速度2kh及以上和2kh以下仅运行动车组的铁路接触网设备的运行维修。
第二章一般规定第六条接融网运行维修是通过对设备定期检测、分析诊断、质量评价和鉴定，并依据结果实施修理，恢复设备正常运行状态的循环管理过程。
主要包括运行、检测、维修等管理工作。
第七条供电段应设置接触网运行、检测、维修管理机构，配齐相关机具和材料，建立健全技术资料，实行维修成本预算管理，制定设备抢修预案及相关管理制度，不断提高接触网运行管理水平。
第八条接触网设备应充分利用铁路供电安全检测监测系统（6C系统）等手段，定期进行检测，开展即时、定期分析诊断，按照标准值、警示值、限界值界定设备状态，划分缺陷等级（两级缺陷），为设备维修提供依据。
铁路供电安全检测监测系统（6C系统）包括：弓网综合检测装置（IC）、接触网安全巡检装置（2C）、车载接触网运行状态检测装置（3C）、接触网悬挂状态检测监测装置（4c）、受电弓滑板监测装置（5C）和接触网及供电设备地面监测装置（6C）等。
第九条维修是指在接触网系统实际运行状态出现不允许的偏差或发生故障时，对接触网系统进行必要修复，恢复正常功能，以及通过精确检测、调整修理，恢复设备标准状态的过程。

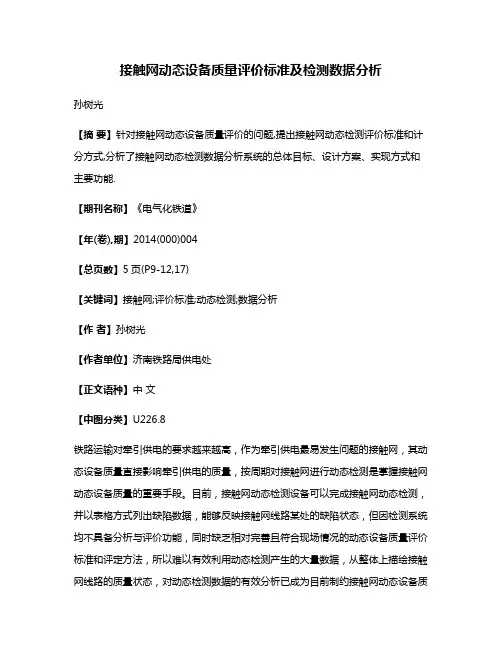

接触网动态设备质量评价标准及检测数据分析
