铝合金的表面处理实用工艺
铝合金压铸件表面处理方法
铝合金压铸件表面处理方法
铝合金压铸件是一种制造工艺简便、加工效率高并且具有坚固性能的
金属零件。
但是，由于铝合金压铸件的表面易受氧化和腐蚀的影响，
所以表面处理方法的选择就显得非常重要。
本文将就铝合金压铸件表
面处理方法进行详细阐述。
第一步：清洗表面
清洗表面是铝合金压铸件表面处理的第一步。
在这一步骤中，铝合金
压铸件需要通过机械清洗或化学清洗的方式，将其表面杂质去除干净。
通常，我们可以用稀酸或碱溶液对其表面进行处理。
第二步：氧化处理
氧化处理是铝合金压铸件表面处理的另一种方法。
高温微型氧化、电
化学氧化和冷轧棕化氧化等方法可以被用来处理表面。
其处理过程可
以在铝合金压铸件表面形成一个保护层，起到保护铝合金压铸件的作用。
有趣的是，当这一步骤完成后，铝合金表面会呈现出一种金属光泽。
第三步：喷涂处理
当然，喷涂处理也是铝合金压铸件表面处理的一种常用方法。
喷涂处
理主要使用的是喷涂机器，将特定的颜料和化合物喷涂在铝合金表面上。
这种方式因为可以实现各种颜色的处理，常常被制造业接受。
总体来说，对于铝合金压铸件表面处理，清洗表面、氧化处理和喷涂
处理三种方法的适用性和效果都良好。
然而，这些处理的方法选用应
该根据不同的生产需求和成本进行综合考虑。
镁铝合金表面处理实用工艺大全
铝表面处理工艺一、选材1.1铝合金6061：镁铝6061-T651是6系合金的主要合金，是经热处理预拉伸工艺的高品质铝合金产品；镁铝6061具有加工性能极佳、良好的抗腐蚀性、韧性高及加工后不变形、上色膜容易、氧化效果极佳等优良特点。
主要用途:广泛应用于要求有一定强度和抗蚀性高的各种工业结构件，如制造卡车、塔式建筑、船舶、电车、铁道车辆。
6061典型用途：代表用途包括航天固定装置、电器固定装置、通讯领域，也广泛应用于自动化机械零件、精密加工、模具制造、电子及精密仪器、SMT、PC板焊锡载具等等。
1.2电镀是在表面添加一层金属保护层。
阳极氧化是把表面一层人为按要求用电化学进行氧化，用这层氧化层作保护层。
铝不好电镀，但氧化铝很硬（可作磨料），化学性能又特好（不会再氧化，不受酸腐蚀），比一般金属还好，还可以染成各种颜色。
所以铝件一般用阳极氧化。
二、工艺类型、效果图、厂家调研2.1氧化工艺喷砂可以使丝印时，印料和承印物的结合更加牢固。
均匀适当的喷砂处理，基本上可以克服铝材表面常见的缺陷。
详见附录2.2、喷涂工艺1、表面处理工艺：机壳漆机壳漆金属感极好，耐醇性佳，可复涂PU或UV光油。
玩具油漆重金属含量符合国际安全标准。
包括CPSC含铅量标准、美国测试标准ASTMF 963、欧洲标准EN71、EN1122。
2、表面处理工艺：变色龙随不同角度而变化出不同颜色。
是一种多角度幻变特殊涂料，使你的商品价值提高，创造出无懈可击的超卓外观效果。
3、表面处理工艺：电镀银涂料电镀银漆是一款无毒仿电镀效果油漆，适用ABS、PC、金属工件，具有极佳的仿电镀效果和优异的耐醇性。
4、表面处理工艺：橡胶漆适用范围：ABS、PC、PS、PP、PA以及五金工件。
产品特点：本产品为单组份油漆，质感如同软性橡胶，富有弹性，手感柔和，具有防污、防溶剂等功能。
这种油漆干燥后可得涂丝印。
重金属含量符合国际安全标准。
包括CPSC含铅量标准、美国测试标准ASTMF 963、欧洲标准EN71、EN1122。
铝及其合金的表面处理技术
铝及其合金的表面处理技术全球铝的产量仅次于铁。
铝和铝合金密度小且易加工。
并且可以制造成形状十分复杂的零件，因而它在工业中的应用日益广泛，但是铝及其合金易产生晶间腐蚀，表面硬度低、不耐磨损。
国内外都在采取各种方法对铝及其合金表面进行改质处理，以获得各项优良性能，拓宽其应用范围。
作者讨论了铝及其合金的表面处理技术，简述了其应用，并对该领域目前研究的热门课题——微弧氧化及激光处理进行了介绍。
1电镀、抛光和砂面处理铝及其合金的电镀一般是为了改善装饰性，提高表面硬度和耐磨性，降低摩擦系数，改善润滑性，提高表面导电性和反光率等而进行的。
由于铝对氧有很强的亲和力，表面总是有氧化膜存在，铝属于两性金属，在酸性溶液和碱性溶液中都不稳定。
铝的膨胀系数较绝大多数金属的大，铬为7X10-6)，所以镀层易脱落，又由于镀铝常含有砂眼、气孔等缺陷．在电镀过程中，砂眼和气孔中常会滞留溶液和氢气。
影响镀层与基体的结合力，所以直接在铝及其合金上电镀很困难。
铝及其合金的电镀效果主要取决于表面准备情况。
镀前一般进行机械处理，有机溶剂除油，化学除油、碱浸蚀、出光等处理。
铝及其合金的镀前处理及电镀工艺有下列几种：(1)化学浸锌呻电镀铜+电镀其他镀层；(2)电镀薄锌层一电镀铜一电镀其他镀层；(3)化学镀镍一电镀厚镍；(4)电镀镍一电镀其他镀层；(5)阳极氧化呻电镀其他镀层；(6)铝合金一步法镀铜—)电镀其他镀层1，铝及其合金的抛光多年来普遍采用三酸抛光工艺，该工艺温度高、时间短，亮度好，但一般只能单根抛光，无法批量生产，而且产生的黄烟对人体有害。
电解抛光的含磷和铬酸的废水处理一般厂家难以解决，且生产中耗电量很大。
为此，目前市场已推出无黄烟两酸抛光新工艺，只需在磷酸、硫酸中加入少量添加剂(其成本接近硝酸)即可在80~100°C下操作0.5-3.0min,其光亮度略次于三酸处理[2],但解决了环境污染问题+ 砂面处理和亚光处理是目前国外铝建材表面处理的流行工艺。
铝合金表面处理
铝合金表面处理
铝合金表面处理是指对铝合金表面进行一系列的处理，以改善其外观、耐腐蚀性和机械性能。
常见的铝合金表面处理方法包括阳极氧化、电泳涂装、喷涂、电镀等。
1. 阳极氧化：将铝合金制品浸入含有硫酸、硫酸铜等电解液中，通过电解反应形成一层氧化膜，提高铝合金的耐腐蚀性和硬度。
同时，阳极氧化还可以通过染色等方式改变铝合金的颜色。
2. 电泳涂装：将铝合金制品浸入含有漆液的电泳槽中，通过电泳作用使漆液均匀附着在铝合金表面，形成一层均匀、致密的涂层。
电泳涂装可以提高铝合金的耐腐蚀性、耐磨性和外观质量。
3. 喷涂：使用喷涂设备将涂料喷涂在铝合金表面，形成一层涂层。
喷涂可以通过选择不同的涂料，实现不同的效果，如防腐、防锈、防氧化等。
4. 电镀：将铝合金制品浸入含有金属离子的电解液中，通过电解反应使金属离子还原成金属沉积在铝合金表面，形成一层金属镀层。
电镀可以提高铝合金的耐腐蚀性、装饰性和导电性。
以上是常见的铝合金表面处理方法，不同的处理方法适合于不同的应用场合和要求。
在实际应用中，可以根据具体需求选择合适的表面处理方法。
铝材表面处理工艺大全
铝材表面处理工艺大全
内容来源网络，由深圳机械展收集整理！
表面处理前一般需要铝材进行前处理：去油→去锈→清洗→磷化或纯化等。
大部份锈蚀或者表面较厚的工件采用喷砂抛丸等机械方法去锈，但机械除锈后应确保工件表面清洁无垢。
1、抛光：克服缺陷去毛刺和使表面光亮的作用，分为化学抛光与机械抛光两种
2、喷砂：铝表面处理的目的是用来克服和掩盖铝合金在机械加工过程中产生的一些缺陷以及满足客户对产品外观的一些特殊要求。
有玻璃砂、钨砂等，呈现不同感觉，类似毛玻璃的粗燥质感，细的砂型同样可以表现出高档的产品。
3、金属
电镀方法：比较常见，同时有打磨后电镀的处理工艺。
4、车纹：铝表面处理是模具成型后再次加工的处理方式，使用车床加工出纹路,成体表现为非常规则的纹理特征。
5、擦纹：有叫做拉丝，表现相似于车纹，都是表面形成流畅的连续纹路，不同的是，车纹表现为环状纹路，擦纹表现为直线批花。
6、氧化（上色）：铝表面处理氧化的用途分两方面，增强物理特性，可以达到上色目的。
一般是阳极氧化，目的一是上色，二是增加表面硬度提高耐磨性，比如微弧氧化。
7、喷涂：在铝材表面喷一层涂层，喷涂白色，喷涂木纹等，氟碳喷涂。
内容来源网络，由深圳机械展收集整理！
更多相关内容，就在深圳机械展！。
铝合金喷漆工艺

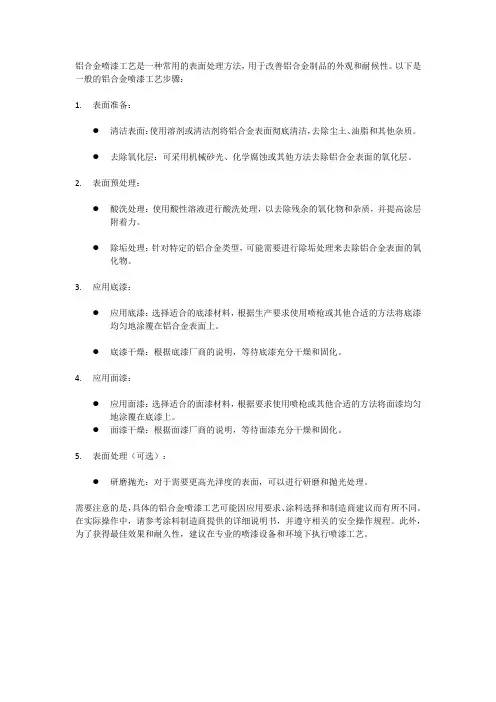

铝合金喷漆工艺是一种常用的表面处理方法，用于改善铝合金制品的外观和耐候性。
以下是一般的铝合金喷漆工艺步骤：
1.表面准备：
●清洁表面：使用溶剂或清洁剂将铝合金表面彻底清洁，去除尘土、油脂和其他杂质。
●去除氧化层：可采用机械砂光、化学腐蚀或其他方法去除铝合金表面的氧化层。
2.表面预处理：
●酸洗处理：使用酸性溶液进行酸洗处理，以去除残余的氧化物和杂质，并提高涂层
附着力。
●除垢处理：针对特定的铝合金类型，可能需要进行除垢处理来去除铝合金表面的氧
化物。
3.应用底漆：
●应用底漆：选择适合的底漆材料，根据生产要求使用喷枪或其他合适的方法将底漆
均匀地涂覆在铝合金表面上。
●底漆干燥：根据底漆厂商的说明，等待底漆充分干燥和固化。
4.应用面漆：
●应用面漆：选择适合的面漆材料，根据要求使用喷枪或其他合适的方法将面漆均匀
地涂覆在底漆上。
●面漆干燥：根据面漆厂商的说明，等待面漆充分干燥和固化。
5.表面处理（可选）：
●研磨抛光：对于需要更高光泽度的表面，可以进行研磨和抛光处理。
需要注意的是，具体的铝合金喷漆工艺可能因应用要求、涂料选择和制造商建议而有所不同。
在实际操作中，请参考涂料制造商提供的详细说明书，并遵守相关的安全操作规程。
此外，为了获得最佳效果和耐久性，建议在专业的喷漆设备和环境下执行喷漆工艺。
铝合金表面处理工艺
工件表面使之光滑. c.对零件表面凹陷处用膏灰修补填平. d.用180#水砂初砂,再用400#水砂细砂. 3.喷漆处理(附图) a.用油漆刷清扫喷漆零件表面灰尘,并再次 检查工件表面打磨情况. b.把零件摆在工作台上,用7Kg压力的高压气 体将零件表面灰尘吹干净. c.将喷枪洗净. 调制油漆:用稀料将油漆调到合适的粘度,标准 环境下,一般18-20s.（涂-4杯测量）。底漆、
10%)铝件清洗剂. b.用清水将零件冲洗干净. c.将清洗后的零件放入筐中(每筐10件). d.将装有零件的筐放入钝化池内,让钝化液 将筐中零件全部淹没10---20s(钝化液浓度 2%). 1.5<PH<2.5 e.把装有零件的筐从钝化池中提出,置于清 水池中清洗. g.将筐置于温度大于70℃的热水池中,烫1-2 分钟,再提出,将零件从筐中取出擦干即可. 三.烤漆表面处理工艺(附图1,2)
C.色差检测 a.目测法:对照色板无显著差别既为合格. b.用光电色差仪对颜色进行定量测定.漆膜 颜色标准卡用GB/T3181-1995. 3.盐雾试验 主要是靠罩光漆来控制.工件外层应有一层硬 度较好、耐腐蚀性教强的保护膜.耐酸碱性能 要求,24小时不起泡,只允许有轻微变化. 4.外观要求(检验) 烤漆件外观应光滑,平整,色泽均匀,不得有露 底,漆籽,麻眼,流漆,桔皮,碰划伤等缺陷.
铝合金表面处理工艺
前言
1:铝作为化学元素是在1892年被人们所发现 的。它位于元素周期表中主族元素第三类,是 比较的活泼金属元素,也是地壳中储量最多的 金属元素, 约占地球总质量的8.2％，居四大 金属元素(铝、铁、镁、钛)之首。 我国铝加工业发展是从60年代开始的。 1968-1977年期间是我国铝加工业的开拓阶 段,国家自己设计,开办了西北铝加工厂和西南 铝加工厂,各地也纷纷建立了一批中小型铝加 工厂,为铝件加工业提供了原料准备.
(完整版)铝合金表面处理
金属类材质在现有的各类产品上运用越来越多,因为金属类材质更能体现产品品质、凸显品牌价值，而在众多金属类材质中，铝因为它的易加工、视觉效果好、表面处理手段丰富，首当其冲的被各个厂家采用，铝型材表面处理主要分为：喷砂（形成哑光珍珠银面）、抛光（形成镜面）、拉丝（形成类似缎面效果）、电镀（覆盖一层其他金属）、喷涂（覆盖其他非金属涂层）下面金属加工小编将给大家带来一些让人轻松的图片，跟紧金属加工微信，一起感受一下我们日常产品中的铝及铝合金的表面加工工艺。
1.喷沙（喷丸）利用高速砂流的冲击作用清理和粗化金属表面的过程。
这种方法的铝件表面处理能够使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
该工艺我们经常在苹果公司的各类产品中看到，以及被现有的电视机面壳或中框也越来越多采用2.抛光利用机械、化学或电化学的方法，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。
抛光工艺主要分为：机械抛光、化学抛光、电解抛光。
铝件采用机械抛光+电解抛光后能接近不锈钢镜面效果，给人以高档简约、时尚未来的感觉（当然易留下指纹还要多加呵护）。
3.拉丝金属拉丝是反复用砂纸将铝板刮出线条的制造过程。
拉丝可分为直纹拉丝、乱纹拉丝、旋纹拉丝、螺纹拉丝。
金属加工微信，内容不错，值得关注。
金属拉丝工艺，可以清晰显现每一根细微丝痕，从而使金属哑光中泛出细密的发丝光泽，产品兼备时尚和科技感4.高光切削采用精雕机将钻石刀加固在高速旋转（一般转速为20000转/分）的精雕机主轴上去切削零件，在产品表面产生局部的高亮区域。
切削高光的亮度受铣削钻头速度的影响，钻头速度越快切削的高光越亮，反之则越暗并容易产生刀纹。
金属加工微信，内容不错，值得关注。
高光高光切削在手机的运用中特别多，如iphone5，近年来部分高端电视机金属边框采用了高光铣削工艺，加之阳极氧化及拉丝工艺使得电视机整体充满了时尚感与科技的锐利感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用标准方案 精彩文档 【工艺知识】铝材表面处理工艺大全介绍
总则 表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层。在自然界中能达到稳定状态，增加机体的抗蚀性和增加产品的美观，从而提升产品的价值。表面处理种类的选择首先要从使用环境，使用寿命，人为欣赏的角度出发，当然经济价值也是考虑的核心所在。
表面处理的流程包括前处理，成膜，膜后处理。包装，入库。出货等工序，其中前处理包括机械处理，化学处理。
机械处理包括喷吵，抛丸，打磨，抛光，打蜡等工序。机械处理目的使产品表面剔除凹凸不平，补救表面其它外观不良现象。 化学处理使产品表面的油污锈迹去除，并且形成一层能使成膜物质更好的结合或和化成活性金属机体，确保镀层有一个稳定状态，增加保护层的结合力，从而达到保护机体的作用。
铝材表面处理 铝材常见的化学处理有铬化，喷漆， 电镀，阳极氧化，电泳等工艺。其中机械处理有拉丝，抛光，喷吵，打磨等工艺。
—————— 第一节 铬化 铬化会便产品表面形成一层化学转化膜，膜层厚度在 0.5-4um，这层转化膜吸附性好，主要作为涂装底层。实用标准方案 精彩文档 外观有金黄色，铝本色，绿色等。这种转化膜导电性能好，是电子产品的最好选项，如手机电池内导电条，磁电设备等。该膜层适合所有铝及铝合金产品。但该转化膜质软，不耐磨，因此不利于做产品外部件利用。
铬化工艺流程： 脱脂—>铝酸脱—>铬化—>包装—>入库 铬化适合于铝及铝合金，镁及镁合金产品。
品质要求： 1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。 2 ）膜层厚度0.3-4um 。
—————— 第二节，阳极氧化
阳极氧化:可以使产品表面形成一层均匀，致密的氧化层，(Al2O3 。6H2O 俗名钢玉)这种膜能使产品的表面硬度达到(200-300HV)，如果特种产品可以做硬质阳极氧化，产品表面硬度可达 400-1200HV，因而硬质阳极氧化是油缸，传动，不可缺的表面处理工艺。
另外这种产品耐磨性非常好，可做航空，航天相关产品的必用工艺。阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色，装饰性比硬质氧化要好的多。施工要点:阳极氧化对材质要求很严格，不同的材质表面有不同的装饰效果，常用的材质有6061，6063，7075，2024 等，其中，2024 相对效果要差一些， 由于材质中CU 的含量不同，因此7075 硬质氧化呈黄色，6061，6063 呈褐色，但普通阳极氧化6061，6063，实用标准方案 精彩文档 7075 没多大的差别，但2024 就容易出现很多金斑。
一，常见工艺 常见的阳极氧化工艺有拉丝雾面本色，拉丝亮面本色，拉丝亮面染色，雾面拉丝染色(可染成任何色系)。抛光亮面本色，抛光雾面本色，抛光亮面染色，抛光雾面染色。喷吵亮面本色，喷吵雾面本色，喷沙染色。 以上镀种均可用在灯饰器材上。
二，阳极氧化工艺流程 除油—>碱蚀—>化抛—>中和—>黎地—>中和 阳极氧化—>染色—>封孔—>热水洗—>烘干
三，常见品质异常判断 A 表面出现花斑。这种异常一般是由于金属调质不好或材质本身太差所至，处理办法，重新热处理。或更换材质。
B 表面出现彩虹色。这种异常一般阳极作业失误所致。，上挂时松动，造成产品导电不良。，处理办法，退电重新阳极处理。
C，表面碰伤，刮伤严重。这种异常一般是由于运输或加工过程中，作业大意所致，处理办法，退电，打磨再电。
D，染色时表面出现白点。，这种异常一般是由于阳极作业时，水中有油，或其它杂质所致。
四，品质标准 实用标准方案 精彩文档 1） 膜厚5-25um ，硬度在200HV 以上，封孔实验色变率小于5%
2 ） 盐雾实验在36 小时以上，且能达到9 级以上CNS 标准 3 ） 外观不能有碰伤，刮伤，彩云等现象。表面不能有挂点，发黄等不良现象 四，压铸铝，如A380，A365，A382 等均不能做阳极氧化
—————— 第三节，铝材电镀工艺 一，铝及铝合金材料的优点 具有导电性好，传热快，比重轻，易于成型等优点，但铝及铝合金有硬度低，不耐磨，易发生晶间腐蚀，不易焊接，等缺点，影响到使用范围。故为了扬长避短，现代工业中，利用电镀解决了这一问题。
二，铝材电镀的优点 1） 改善装饰性， 2 ） 提高表面硬度与耐磨性 3 ） 降低摩擦系数，改善润滑性。 4 ） 提高表面导电性能。 5 ） 提高耐蚀性（包括与其它金属组合） 实用标准方案 精彩文档 6 ） 易于焊接
7 ） 提高与橡胶热压合时的结合力。 8 ） 提高反光率 9 ） 修复尺寸公差 由于铝是一个比较活泼的金属，被电镀物均比铝材活泼性强，因此，电镀前，必须做相应的化学转化，如浸锌，锌铁合金，锌镍合金，而使锌及锌合金底层有良好的结合力的中间层氰化镀铜层。压铸铝由于机体结构疏松，打磨时，不能打磨掉机体表层部份，否则出现针孔，吐酸，脱皮等现象。
三，铝材电镀的工艺流程为 脱脂—>碱蚀—>活化—>锌置换—>活化—>电镀（如镍，锌，铜等）—>镀铬或钝化—>烘干。
1、常见的铝材电镀镀种有 镀镍（珍珠镍，沙镍，黑镍），镀银（面银，厚银），镀金，镀锌（彩锌，黑锌，蓝锌），镀铜（青鼓铜，白锡铜，碱铜，焦铜，酸铜），镀铬（白铬，硬铬，黑铬）等。
2、常见镀种的用途 1） 镀黑色，如黑锌，黑镍，等均用在光学电子及医疗器械上。 2 ） 镀金，银是电子产品的最好导体，同时也能提高产品的高等装饰性，但价格比较昂贵，一般均用在电子产品导电方面，如高精电线端子等的电镀。
3 ） 铜，镍，铬是现代科学领域中最普及的混合镀种，不管在装饰性，抗蚀性，均是目前世界上最普及的镀种。价格低廉，可用在运动器材，灯饰，大部份电子行业中。 实用标准方案 精彩文档 4 ） 铜系镀种中，白锡铜是七八十年代发展起来用于环保形镀种，白色亮丽，是首饰行业的首选。青铜（铅锡铜可做仿金，因而是比较好的装饰性镀种）但铜的防变色性比较差，因而发展比较慢。
5 ） 锌系电镀：镀锌层呈青白色，易溶于酸，碱。由于锌的标准电位比铁负，对钢铁而言，可提供可靠的电化学保护。在工业大气，海洋性大气中使用的钢铁制品均可选择锌作保护层。
6 ） 硬铬，在一定的条件下沉积的铬镀层有很高的硬度和耐磨性，硬度达到HV900-1200kg/mm ，铬是常用镀层中硬度最高的镀层，可提高零件的耐磨性，延长使用寿命。如工，模，量，卡具，等。因此该镀种是气缸，油压，传动系统不可缺少的处理方式。
3、常见异常及改善措施 1） 脱皮：a 锌置换不好，时间过长或太短，改善措施，重新确定置换时间，槽液温度，槽液浓度等作业参数。
b ，活化不够，改善措施，改变活化方式。 c 前处理不彻底，工件表面有油，改善措施，加强前处理。 2 ） 表面粗糙：a，电镀液光剂，柔剂，针孔剂量不适，重新调整助剂数量。 b 机体表面本身粗糙，重新打磨后再电镀。 3 ） 表面发黄属低电位走势不正，改变装挂方式。加适量的走位剂。 4 ） 表面起毛齿：电镀液太脏，加强过滤，作适当的槽液处理。
4、品质要求 1） 外观无发黄，针孔，毛刺，起泡，碰伤，刮伤等不良现象。 2 ） 膜厚 15um 以上，盐雾实验48 小时，达美军标9 级以上，电位差130-150mv 区间。 实用标准方案 精彩文档 3 ） 结合力能通过60 度弯曲实验。
4 ） 特殊环境的产品，可做相应的变动。
5、铝及铝合金电镀操作注意事项 1） 铝零件电镀宜用铝合金作挂具； 2 ） 铝及铝合金经过浸蚀后的各道工序必须快速进行，工序之间的间歇时间越短越好，以免重新氧化； 3 ） 第二次浸锌时间不能过长，以免造成过腐蚀； 4 ） 水洗必须洗干净； 5 ） 电镀过程中要防止中途断电。
—————— 第四节，铝材的涂装 涂装分为浸涂，喷涂，淋涂，滚涂和刷涂等，其中以浸涂和喷涂为主，浸涂也就是电泳涂装，它采用电化学方法将有机树脂的胶粒沉积在工件的表面上，形成透明或各种色系的有机涂层。其中，阴极电泳是七十年代发展起来的新工艺也是浸涂行业中主要工艺。优点耐蚀性好，抗变色性能强，结合力好的特点。喷涂分为粉体涂装和液体涂装，其中静电涂装是目前业界中比较流行的工艺。
一，涂装工艺范围 实用标准方案
精彩文档 由于涂装抗蚀性好，价格低廉，色系多（可以做任何不同颜色）它适合于所有铝件材质，但素材结构太松如翻沙产品，需刮灰作业，相对品质也要较差。
1、静电涂装的工作原理 在泵浦的作用下，使涂料进入电场，涂料颗粒带负电。在雾化气压的作用下，使涂料变的更细和均匀然后在工作气压的作用下，涂料在旋杯或喷嘴的作用下，均匀的喷撒在工件的表面上。由于在同一垂直面上，喷枪和工件的距离是相等的，同一界面电场强度也是一样的，因此正负电荷相吸，工件表面上就涂覆了一层均匀的有机树脂涂层。然后在高温烘烤的条件下，树脂达到流平和固化的状态。牢固的镶嵌在工件的表面上，达到保护工件的作用。
2、铝材涂装工艺流程 机械打磨—>脱脂—>除氧化膜—>铬化—>喷粉或液—>烘烤—>下挂—>全检—>包装—>入库
1）粉液体作业常见异常及处理办法 现象 造成原因 纠正预防措施 备注
桔皮 1、粉喷太厚；2、烤炉温度不匹配；3、粉质量太差 1、调整喷枪吐出量 2、调整温度 3、改换粉质量
液体喷涂时出皮时 1、油漆性能配
2、作业时有飞溅到工 3、油漆粘度
掉漆 1、前处理太差 2、温度不够，没烤干 3、粉本身结合力不好 1、 加强前处理 2、调整温度 3、调整粉体质 量 液体出现掉漆 1、前处理不当 2、温度不当 3、底漆和面漆 差值太大。
