气涨轴
特点
• • • • • 1、充气作业时间短：气胀轴与纸管的分离与放置只 需 3 秒钟就可完成充气与放气，也不需分解轴端侧的任何 零件即能紧密的与纸管咬合。 2、纸管放置简单：以充气与放气的动作，可移动及 固定纸管在轴面上的任何一个位置。 3、承载重量大：可根据客户的实际需求，来确定轴 径的大小，并使用高硬力钢材，使之承载重量加大。 4、经济效率高：轴的设计为特殊功能，对厚、薄、 宽、窄的各种纸管皆能全部应用。 5、保养简单、使用时间长：虽然气胀轴是机械上的一配 件，但它自身构造中的每个零件皆有固定的规格，均能互 换使用，使其维修方便。
使用方法
• 气涨轴比一般气胀轴好就好在次次卸料不用把整 根轴卸下来。直接放气后就可以把料取走了，因 为它的宽度都不大，所以自然操作也就更方便了。 这也是很多收料重量轻，宽度不大的机器所选用 的气胀轴。气胀轴、气胀套使用极为方便，快捷， 只需自备气源，空气压力控制在6-8kg/cm2范围 内，需锁紧外部的部件(比如圆形的纸管)时，只 要充气手柄对着气胀轴上的气嘴充气便可完成， 键条会突出顶住外部的部件(比如圆形的纸管)， 需放松纸卸料时，用手按下气嘴上的滑动气芯即 放气，键条会回复到原来的样子，外部的部件(比 如圆形的纸管)便可取出。
规格
• 1寸、1.5寸、2寸、2.5寸、3寸、6寸、8寸、 10寸、12寸、气涨套夹等，可根据客户需 求加工生产不同规格的气涨轴。
Hale Waihona Puke 途• 气涨轴的用途广泛：凡有收卷放卷分切的机器都 可适用气胀轴。 • 适用于印刷设备的有：晒板机、柔印机、凹板机、 商标印刷机等等。 • 适用于其它机械设备的有：涂布机、皮革机、定 型机、压花机、分条机、模切机、复卷机、复卷 机、纸筒机、贴合机、覆膜机、吹膜机、发泡机、 淋膜机、压纹机、造纸机、无纺布机、验布机、 烫金机、电池设备等相关机械配套之使用。
气涨轴
• 气涨轴是一种特制的收卷、放卷轴，经过 高压充气后表面部分可以膨胀，放气后表 面部分迅速缩回的轴叫做气胀轴、气压轴、 膨胀轴、胀气轴、气胀辊、充气轴、压力 轴等。气胀轴、气胀套使用极为方便、快 捷，只需用户自备气源，空气压力控制在 6-8kg 范围内。
分类
• 气胀轴分为键式气胀轴、板式气胀轴、圆 点气胀轴、铝合金气胀轴、气钉轴等。

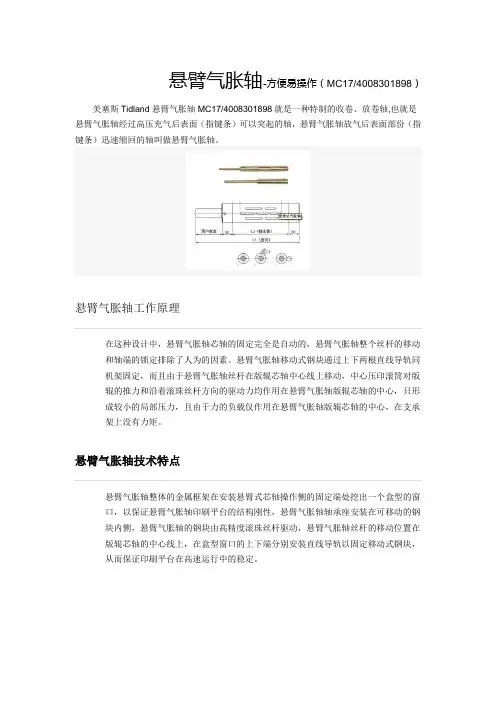

悬臂气胀轴Tidland(特灵)
悬臂气胀轴-方便易操作（MC17/4008301898）美塞斯Tidland悬臂气胀轴MC17/4008301898就是一种特制的收卷、放卷轴,也就是悬臂气胀轴经过高压充气后表面（指键条）可以突起的轴，悬臂气胀轴放气后表面部份（指键条）迅速缩回的轴叫做悬臂气胀轴。
悬臂气胀轴工作原理
在这种设计中，悬臂气胀轴芯轴的固定完全是自动的，悬臂气胀轴整个丝杆的移动和轴端的锁定排除了人为的因素。
悬臂气胀轴移动式钢块通过上下两根直线导轨同机架固定，而且由于悬臂气胀轴丝杆在版辊芯轴中心线上移动，中心压印滚筒对版辊的推力和沿着滚珠丝杆方向的驱动力均作用在悬臂气胀轴版辊芯轴的中心，只形成较小的局部压力，且由于力的负载仅作用在悬臂气胀轴版辊芯轴的中心，在支承架上没有力矩。
悬臂气胀轴技术特点
悬臂气胀轴整体的金属框架在安装悬臂式芯轴操作侧的固定端处挖出一个盒型的窗口，以保证悬臂气胀轴印刷平台的结构刚性，悬臂气胀轴轴承座安装在可移动的钢块内侧，悬臂气胀轴的钢块由高精度滚珠丝杆驱动，悬臂气胀轴丝杆的移动位置在版辊芯轴的中心线上，在盒型窗口的上下端分别安装直线导轨以固定移动式钢块，从而保证印刷平台在高速运行中的稳定。
Intuitive setup and user-friendly operation reduces downtime between runs。
三轴气胀轴的工作原理及应用
三轴气胀轴的工作原理及应用
气压轴为气压快速膨胀的轮轴，具有安全又能快速抓取各种核管而不致磨损，同时这些气胀轴上的键齿或板片可使它们快速下降，而使轴及核管能快速分离。
可被应用在广泛的产业机械上，每种形式皆可满足用户各种特殊设计的需求。
三轴气胀轴,气涨轴大多采用压阻式、压电式和电容式工作原理，产生的加速度正比于电阻、电压和电容的变化，经过相应的放大和滤波电路停止采集。
这个和普通的加速度传感器是基于同样的一个原理，所以在一定的技术上三个单轴就能够变成一个三轴。
关于多数的传感器应用来看，两轴的加速度传感器曾经能满足多数应用。
气胀轴分离及放置卷管只需2秒钟的充气放气动作即可完成,放置卷管简单方便,安全适用，凡有收卷、放卷之用的机器设备，都可适用气胀轴。
气胀轴最长可达六米或以上，最短可达几百毫米，都是根据用户需求来定长短。
气胀轴作为独立设计的零件,从1英寸---12英寸,长短大小均由客户实际需要确定,凡有分条、印刷、复卷、涂布、贴合、制袋造纸等工为设备或其它相关中心卷取的机械。
凡有收卷、放卷、分切的的机器，都可适用气胀轴，甚至包括轻金属行业。
如：气胀轴主要适用于印刷设备有：晒板机、柔印机、凹板机、商标印刷机等等；其它机械有：涂布机、皮革机、定型机、压花机、分条机、模切机、复卷机、纸筒机、制袋机、贴合机、覆膜机、吹膜机、发泡机、淋膜机、压纹机、造纸机、无纺布机、验布机、烫金机、电池设备等等相关机械配套之使用。
气胀轴天机传动
气胀轴-天机传动
台湾天机气压轴即气胀轴,它还有一些俗称气涨轴、膨胀轴等等，气压轴是一种特制的收卷、放卷轴，经过高压充气后表面部分可以膨胀，放气后表面部分迅速缩回的轴叫做气胀轴、膨胀轴、胀气轴、气胀辊、充气轴、压力轴等。
气压轴、气胀套使用极为方便、快捷，只需用户自备气源，空气压力控制在6-8kg 范围内，需锁紧卷筒芯时，只要气枪对着气胀轴上的气嘴充气便可完成，需放松卷筒芯卸料时，用手按下气嘴上的滑动气芯即放气。
板式气涨轴分类：气胀轴分为键式气胀轴、板式气胀轴、圆点气胀轴、铝合金气胀轴、气钉轴等。
由天机传动提供。

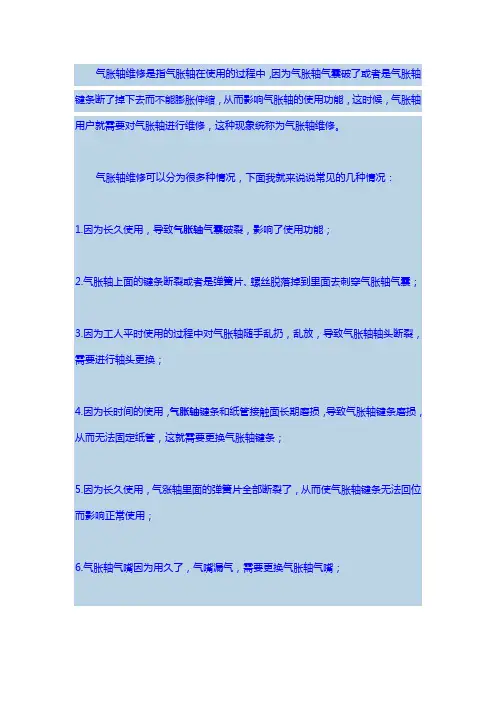

气胀轴维修
气胀轴维修是指气胀轴在使用的过程中，因为气胀轴气囊破了或者是气胀轴键条断了掉下去而不能膨胀伸缩，从而影响气胀轴的使用功能，这时候，气胀轴用户就需要对气胀轴进行维修，这种现象统称为气胀轴维修。
气胀轴维修可以分为很多种情况，下面我就来说说常见的几种情况：
1.因为长久使用，导致气胀轴气囊破裂，影响了使用功能；
2.气胀轴上面的键条断裂或者是弹簧片、螺丝脱落掉到里面去刺穿气胀轴气囊；
3.因为工人平时使用的过程中对气胀轴随手乱扔，乱放，导致气胀轴轴头断裂，需要进行轴头更换；
4.因为长时间的使用，气胀轴键条和纸管接触面长期磨损，导致气胀轴键条磨损，从而无法固定纸管，这就需要更换气胀轴键条；
5.因为长久使用，气涨轴里面的弹簧片全部断裂了，从而使气胀轴键条无法回位而影响正常使用；
6.气胀轴气嘴因为用久了，气嘴漏气，需要更换气胀轴气嘴；
总的来说，气胀轴维修基本上都是以上几种情况，所以，我们气胀轴用户在平时使用过程中，如果气胀轴出现了问题，可以判断气胀轴是哪里坏了，有些情况是我们气胀轴用户企业自己都可以处理，而像一些比较复杂的情况则需要我们气胀轴厂家才能处理，毕竟我们在这方面是专业户，有专业的工作人员，专业的工具。
气涨轴

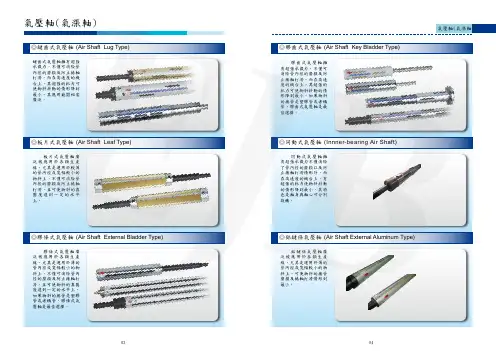

◎鋁鍵條氣壓軸 (Air Shaft External Aluminum Type)
鋁鍵條氣壓軸廣 泛被應用於各類生產 線，尤其是運用於薄的 管內徑或寬幅較小的物 料上，可使物料的捲管 磨損及捲軸打滑情形到 最小。
03
04
◎膠條式氣壓軸 (Air Shaft External Bladder Type)
膠條式氣壓軸廣 泛被應用於各類生產 線，尤其是運用於薄的 管內徑或寬幅較小的物 料上，不僅可消除管內 徑的磨損及防止捲軸打 滑，且可使物料的真圓 度達到一定的水平上。 如果物料的捲管是塑膠 管或者鐵管，膠條式氣 壓軸是最佳選擇。
氣壓軸(氣漲軸)
◎鍵齒式氣壓軸 (Air Shaft Lug Type)
鍵齒式氣壓軸擁有超強 承載力，不僅可消除管 內徑的磨損及防止捲軸 打滑。而在高速度的機 台上，其超強的抓力可 使物料抖動的情形降到 最小。其應用範圍相當 廣泛。
◎板片式氣壓軸 (Air Shaft Leaf Type)
板片式氣壓軸廣 泛被應用於各類生產 線，尤其是運用於較薄 的管內徑或寬幅較小的 物料上，不僅可消除管 內徑的磨損及防止捲軸 打滑，且可使物料的真 圓度達到一定的水平 上。
◎膠齒式氣壓軸 (Air Shaft Key Bladder Type)
膠齒式氣壓軸擁 有超強承載力，不僅可 消除管內徑的磨損及防 止捲軸打滑。而在高速 度的機台上，其超強的 抓力可使物料抖動的情 形降到最小。如果物料 的捲管是塑膠管或者鐵 管，膠齒式氣壓軸是最 佳選擇。
氣壓軸(氣漲軸)
