工业管道的基本识别色的规范
工业管道的基本识别色
的规范
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
工业管道的基本识别色的规范，GB7231-2003
4 基本识别色
根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色
和相应的颜色标准编号及色样（见表1）。
基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
应用举例见附录A（标准的附录）。
a)管道全长上标识；
b)在管道上以宽为150mm 的色环标识；
c)在管道上以长方形的识别色标牌标识；
d)在管道上以带箭头的长方形识别色标牌标识；
e)在管道上以系挂的识别色标牌标识。
当采用中b），c），d），e）方法时，二个标识之间的最小距离应为
10m。
中c），d），e）的标牌最小尺寸应以能清楚观察识别色来确定。
当管道采用中b），c），d），e）基本识别色标识方法时，其标识的
场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5 识别符号
工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符
合下列要求：
物质名称的标识
a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N＜sub＞2＜/sub＞、H＜sub＞2＜/sub＞SO＜sub
＞4＜/sub＞、CH＜sub＞3＜/sub＞OH。
物质流向的标识
a＝工业管道内物质的流向用箭头表示（见附录A 图A1 中的a）图＝，如果
管道内物质的流向是双向的，则以双向箭头表示（见附录A 图A1 中的b）图＝。
b＝当基本识别色的标识方法采用中d＝和e＝时，则标牌的指向就作为
表示管道内的物质流向（见附录A 图A1 中的c）和d＝图＝，如果管道内物质流向是双向的，则标牌指向应做成双向的（见附录A 图A1 中的e）图＝。
物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确
定采用。
和中的字母、数字的最小字体，以及中箭头的最小外形尺
寸，应以能清楚观察识别符号来确定。
6 安全标识
危险标识
a）适用范围：管道内的物质，凡属于GB13690 所列的危险化学品，其管道
应设置危险标识。
b）表示方法：在管道上涂150mm 宽黄色，在黄色两侧各涂25mm 宽黑色
的色环或色带（见附录A），安全色范围应符合GB2893 的规定。
c）表示场所：基本识别色的标识上或附近。
消防标识
工业生产中设置的消防专用管道应遵守 GB13495-1992 的规定，并在管道上
标识“消防专用”识别符号。
标识部位、最小字体应分别符合、的规定。
化工管道涂颜色和注字规定表
摘自HGJ1074-79<化工厂设备管道的保温油漆规定>
序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色
1 工业水绿上水白 24 仪表用空气深蓝仪表空气白
2 井水绿井水白 25 氧气天蓝氧气黑
3 生活水绿生活水白 26 氢气深绿氢气红
4 过滤水绿过滤水白 27 氮(低压气) 黄低压氮黑
5 循环上水绿循环上水白 28 氮(高压气) 黄高压氮
黑
6 循环下水绿循环回水白 29 仪表用氮黄仪表用氮
黑
7 软化水绿软化水白 30 二氧化氮黑二氧化氮黄
8 清静下水绿净化水白 31 真空白真空天蓝
9 热循环回水(上) 暗红热水(上) 白 32 氨气黄氨黑
10 热循环回水暗红热水(回) 白 33 液氨黄液氨黑
11 消防水绿消防水红 34 氨水黄氨水绿
12 消防泡沫红消防泡沫白 35 氯气草绿氯气白
13 冷冻水(上) 淡绿冷冻水红 36 液氨草绿纯氯白
14 冷冻回水淡绿冷冻回水红 37 纯碱粉红纯碱白
15 冷冻盐水(上) 淡绿冷冻盐水(上) 红 38 烧碱深蓝烧碱白
16 冷冻盐水(回) 淡绿冷冻盐水(回) 红 39 盐碱灰盐酸黄
17 低压蒸汽红低压蒸汽白 40 硫酸红硫酸白
18 中压蒸汽红中亚蒸汽白 41 硝酸管本色硝酸蓝
19 高压蒸汽红高压蒸汽白 42 醋酸管本色醋酸绿
20 过热蒸汽暗红过热蒸汽白 43 煤气等可燃气体紫煤气(可燃气体) 白
21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿 44 可燃液体银白油类(可燃液体) 黑
22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑 45 物料管道红按管道介质注字黄
23 空气(压缩空气) 深蓝压缩空气白
注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色。
③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
⑤对于保温涂沥青的防腐管道，均不涂色。
序号介质名称涂色管道注字名称注字颜色
1 工业水绿上水白
2 井水绿井水白
3 生活水绿生活水白
4 过滤水绿过滤水白？
5 循环上水绿循环上水白
6 循环下水绿循环回水白？
7 软化水绿软化水白？
8 清静下水绿净化水白？
9 热循环回水(上) 暗红热水(上) 白
10 热循环回水暗红热水(回) 白？
11 消防水绿消防水红？
12 消防泡沫红消防泡沫白
13 冷冻水(上) 淡绿冷冻水红？
14 冷冻回水淡绿冷冻回水红
15 冷冻盐水(上) 淡绿冷冻盐水(上) 红
16 冷冻盐水(回) 淡绿冷冻盐水(回) 红
17 低压蒸汽红低压蒸汽白？
18 中压蒸汽红中亚蒸汽白
19 高压蒸汽红高压蒸汽白？
20 过热蒸汽暗红过热蒸汽白？
21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿？
22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑？
23 空气(压缩空气) 深蓝压缩空气白？
24 仪表用空气深蓝仪表空气白
25 氧气天蓝氧气黑
26 氢气深绿氢气红
27 氮(低压气) 黄低压氮黑
28 氮(高压气) 黄高压氮黑
29 仪表用氮黄仪表用氮黑
30 二氧化氮黑二氧化氮黄
31 真空白真空天蓝
32 氨气黄氨黑
33 液氨黄液氨黑
34 氨水黄氨水绿
35 氯气草绿氯气白
36 液氨草绿纯氯白
37 纯碱粉红纯碱白
38 烧碱深蓝烧碱白
39 盐碱灰盐酸黄
40 硫酸红硫酸白
41 硝酸管本色硝酸蓝
42 醋酸管本色醋酸绿
43 煤气等可燃气体紫煤气(可燃气体) 白
44 可燃液体银白油类(可燃液体) 黑
45 物料管道红按管道介质注字黄
注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色。
③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
⑤对于保温涂沥青的防腐管道，均不涂色。
管道颜色国家标准
管道颜色国家标准管道颜色在工业领域中扮演着非常重要的角色，不仅可以用于区分不同种类的管道，还可以帮助工人快速识别管道的用途和特性。
因此，各个国家都有相应的管道颜色国家标准，以确保管道颜色的统一和规范。
本文将介绍几个国家的管道颜色国家标准，以及其在工业生产中的应用。
首先，美国的管道颜色国家标准由美国国家标准协会（ANSI）制定和管理。
根据ANSI的标准，一般工业用管道的颜色标识规定如下，红色代表危险或者火灾危险，橙色代表易燃易爆，黄色代表气体或气体管道，绿色代表水或其他非危险液体，蓝色代表空气或压缩空气，紫色代表腐蚀性液体或者腐蚀性管道，黑色代表废水或者污水，白色代表通信或者信号管道。
这些颜色的标识可以帮助工人快速识别管道的危险等级和用途，从而采取相应的安全措施。
其次，欧洲的管道颜色国家标准由欧洲标准化委员会（CEN）负责制定和管理。
根据CEN的标准，欧洲工业用管道的颜色标识规定如下，红色代表危险或者火灾危险，橙色代表易燃易爆，黄色代表气体或气体管道，绿色代表水或其他非危险液体，蓝色代表空气或压缩空气，紫色代表腐蚀性液体或者腐蚀性管道，黑色代表废水或者污水，白色代表通信或者信号管道。
这些颜色的标识与美国标准相似，都是为了帮助工人快速识别管道的危险等级和用途。
此外，中国的管道颜色国家标准由中国国家标准化管理委员会（SAC）负责制定和管理。
根据SAC的标准，中国工业用管道的颜色标识规定如下，红色代表危险或者火灾危险，橙色代表易燃易爆，黄色代表气体或气体管道，绿色代表水或其他非危险液体，蓝色代表空气或压缩空气，紫色代表腐蚀性液体或者腐蚀性管道，黑色代表废水或者污水，白色代表通信或者信号管道。
这些颜色的标识与美国和欧洲的标准基本一致，都是为了帮助工人快速识别管道的危险等级和用途。
总的来说，管道颜色国家标准在工业生产中起着非常重要的作用。
它不仅可以帮助工人快速识别管道的危险等级和用途，还可以提高工作效率和安全性。
工业管道颜色及标识规范
1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识.本规范适用于工业生产中非地下埋没的气体和液体的输送管道.3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色.识别符号：用以识别工业管道内的物质名称和状态的记号.危险标识：表示工业管道内的物质为危险化学品.消防标识：表示工业管道内的物质专用于灭火.4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表.其他液体黑-氧淡黄PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识.当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m.中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定.当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位.5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a 物质全称.例如：氮气、硫酸、甲醇.b 化学分子式.例如：N 2、H 2SO 4、CH 3OH. 物质流向的标识5.2.1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示.5.2.2当基本识别色的标识方法采用中d 和e 时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的.物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用. 和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定.6.安全标识 危险标识a 适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识.b 表示方法：在管道上涂150mm 宽黄色,在黄色两侧各涂25mm 宽黑色的色环或色带,安全色范围应符合GB2893的规定.c 表示场所：基本识别色的标识上或附近. 消防标识工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号.标识部位、最小字体应分别符合、的规定.7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表对于采暖装置一律涂刷银漆,不注字.通风管道塑料管除外一律涂灰色.对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色.对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色.对于保温涂沥青的防腐管道,均不涂色.。
工业管道基本识别色、识别符号和安全标识规定模板
工业管道基本识别色、识别符号和安全标识规定模板1. 引言为了加强企业对工业管道的管理和安全保障，规范工业管道的识别色、识别符号和安全标识，确保员工和设备的安全，提高工作效率，特订立本规定。
2. 识别色规定2.1 管道颜色分类及其含义为了便于员工对工业管道进行区分，规定如下管道颜色分类及其含义：•红色：表示不安全、停止或紧急情况，如高压、高温、毒性物质等；•黄色：表示警告、注意或注意事项，如低压、温度较高等；•绿色：表示安全、正常运行或设备启动；•蓝色：表示具有特殊作用或向员工供应特定信息，如供水管道、消防设备等；•灰色：表示特别规管道或设备。
2.2 识别色标准2.2.1 管道识别色标准•红色：Pantone 186C；•黄色：Pantone 7409C；•绿色：Pantone 369C；•蓝色：Pantone 293C；•灰色：Pantone 430C。
2.2.2 标签识别色标准•标签背景色统一采用白色（白色标签背景上若有图标，则需使用其它颜色背景）；•字体和图标颜色使用对应管道识别色（红色、黄色、绿色、蓝色、灰色）；•字体大小为正常可读清楚的大小。
3. 识别符号规定为了提高工业管道的识别效果，规定以下识别符号：•管道识别符号：用于标示管道的类型和功能；•设备识别符号：用于标示连接在管道上的设备；•方向箭头符号：用于标示流体或气体的流动方向。
符号设计应符合以下原则：•简洁明白，便于辨识；•符号应具备统一性，避开多种符号混用；•符号应搭配管道颜色使用。
4. 安全标识规定4.1 安全标识内容的设计要求•安全标识应简洁明确，符合国家相关标准和规定；•安全标识应具备统一性，避开不同标识间产生混淆；•安全标识应搭配管道颜色和识别符号使用。
4.2 安全标识的种类和标识位置依据不同的安全需求，应设置相应的安全标识，并在以下位置进行标识：•逆止阀、隔离阀、紧急迫断按钮等安全装置上设置相应安全标识；•管道及设备相近进行明显可见的标识。
工业管道的基本识别色精选1篇
GB7231-2024 工业管道的基本识别色是什么？
GB7231-2024是中国国家标准，规定了工业管道的基本识别色。
该标准于2024年6月1日开始实施。
根据该标准，工业管道的基本识别色包括红色、蓝色、绿色和黄色四种颜色。
不同颜色的管道代表着不同的用途和性质，有助于工人和技术人员正确识别和使用管道。
红色：一般用于输送油品、气体等易燃易爆介质的管道。
红色标识在视觉上具有较高的辨识度，能够提醒人们注意安全风险。
蓝色：一般用于输送水、蒸汽等无毒无害介质的管道。
蓝色标识在视觉上也具有较高的辨识度，能够帮助人们快速识别出与安全无关的管道。
绿色：一般用于输送化学品、农药等具有一定毒性或腐蚀性的介质的管道。
绿色标识在视觉上相对较弱，但仍然能够引起人们的注意，提醒人们注意安全风险。
黄色：一般用于输送食品、药品等对卫生要求较高的介质的管道。
黄色标识在视觉上较弱，但仍然能够引起人们的注意，提醒人们注意卫生要求。
除了上述四种基本识别色外，GB7231-2024还规定了其他一些特殊情况下的识别色，例如对于具有特殊性能或用途的管道可以采用其他颜色进行标识。
总体来说，GB7231-2024为工业管道的安全运行提供了重要的识别依据。

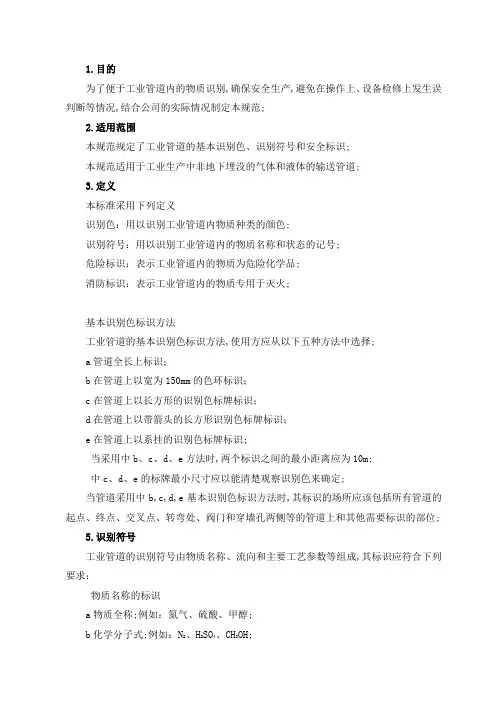

管道颜色及标识规范
1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范;2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识;本规范适用于工业生产中非地下埋没的气体和液体的输送管道;3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色;识别符号：用以识别工业管道内的物质名称和状态的记号;危险标识：表示工业管道内的物质为危险化学品;消防标识：表示工业管道内的物质专用于灭火;基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识;当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m;中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定;当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a物质全称;例如：氮气、硫酸、甲醇;b化学分子式;例如：N2、H2SO4、CH3OH;物质流向的标识5.2.1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示;5.2.2当基本识别色的标识方法采用中d和e时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的;物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;6.安全标识危险标识a适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识;b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定;c表示场所：基本识别色的标识上或附近;消防标识工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表对于采暖装置一律涂刷银漆,不注字;通风管道塑料管除外一律涂灰色;对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色;对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;对于保温涂沥青的防腐管道,均不涂色;化工管道涂颜色和注字规定表注：①对于采暖装置一律涂刷银漆,不注字;②通风管道管除外一律涂灰色;③对于不锈钢管、有色金属管、玻璃管、管以及保温外用铅皮薄护照时,均不涂色;④对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;⑤对于保温涂沥青的防腐管道,均不涂色。
工业管道的基本识别色标识方法表
工业管道的基本识别色标识方法表
色环及识别符号的涂装要求
1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以
5m 左右为宜。
色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色
环宽度为 100mm。
2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门
和穿孔两侧的管道上，以及需要观察识别的部位。
3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。
箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。
标牌上应标明流体名称，标出介质流向。
注：1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头。
2.设备涂色一般可采用:暖气片、暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。
3.考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度 2m 的面色；在直管道上，每隔 50m 要明显涂刷长度 2m 的面色。
《工业管道的基本识别色、识别符号和安全标识》(GB_7231)
向就作为表示管道内的物质流向（见c）和d）图），如果管道内物质 流向是双向的，则标牌指向应做成双向的（见e）图）。
8
2020/4/9
4.3 物质的压力、温度、流速等主要工艺参数的标识，使 用方可按需自行确定采用。
10
2020/4/9
5.2 消防标识（强制性条款） 工业生产中设置的消防专用管道应遵守“消防安全标
志GB13495-1992”的规定，并在管道上标识“消防专用” 识别符号。
11
2020/4/9
知识回顾 Knowledge Review
祝您成功！
工业管道的基本识别色、识别符 号和安全标识
（GB7231-2003）
二〇一七年八月三十日
1
2020/4/9
1 范围 本标准规定了工业管道的基本识别色、识别符号和安全标识。 本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 定义 2.1 识别色 用以识别工业管道内物质种类的颜色。 2.2 识别符号 用以识别工业管道内的物质名称和状态的记号。 2.3 危险标识 表示工业管道内的物质为危险化学品。 2.4 消防标识 表示工业管道内的物质专用于灭火。
6
2020/4/9
4 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参
数等组成，其标识应符合下列要求： 4.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。
7
2020/4/9
4.2 物质流向的标识 a）工业管道内物质的流向用箭头表示（见a）图），如果管道内
GB-工业管道的基本识别色、识别符号和安全标识
工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识 danger label表示工业管道内的物质为危险化学品。
3.4消防标识 fire label表示工业管道内的物质专用于灭火。
4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
工业管道的基本识别色GB7231-2003(20190416223031)
工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施前言本标准第 4 章 4.1；第 6 章 6.1、6.2 为强制性的，其余为推荐性的。
本标准是对 GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录 A 是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3定义本标准采用下列定义3.1 识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2 识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3 危险标识 danger label表示工业管道内的物质为危险化学品。
3.4 消防标识 fire label表示工业管道内的物质专用于灭火。
4基本识别色4.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表 1）。
工业管道基本识别色、识别符号和安全标识规定
工业管道基本识别色、识别符号和安全标识规定管理标准1.准确识别管道：全部工业管道应依据其功能、流体类型和不安全程度进行准确的识别，以便员工和外部人士能够清楚地辨认。
2.使用标准符号和颜色：为了确保统一和易于理解，全部管道的识别应符合国际标准，如ISO 14726和ASME A13.1、识别符号和颜色应用于管道自身和相关设备。
3.定期检查和更新：管道标识应在需求更改或定期检查时进行更新。
相关部门和人员应负责对标识进行检查和更新，并确保标识的清楚可见。
4.培训和意识提高：为了有效使用管道标识，企业应供应培训和意识提高活动，确保员工了解并遵守相关规定。
5.记录和审查：企业应建立管道标识的记录，并定期审查和改进标识系统。
考核标准1.合规性：全部工业管道的标识应符合国际标准和本企业的规定。
考核将依据标识的准确性和全都性进行评估。
2.可读性：管道标识应清楚可见，以便员工和外部人士能够快速辨认。
考核将依据标识的可读性进行评估。
3.更新频率：管道标识应在需求更改或定期检查时进行更新。
考核将检查标识更新的及时性和准确性。
4.培训和意识：考核将评估企业供应的培训和意识提高活动的有效性，以确保员工了解并遵守相关规定。
5.管理措施：考核将评估企业的管道标识管理措施，包含标识记录和审查的建立和执行情况。
附录：工业管道基本识别色、识别符号和安全标识范例1. 识别色•不安全液体：红色•有毒物质：黄色•压缩空气：蓝色•水：绿色•蒸汽：银灰色•燃气或石油：黄褐色•火：红色（喷灌管道用紫色）•蒸馏多数：蓝绿色2. 识别符号•上游：箭头指向管道•下游：箭头指向方向•管道流向：箭头指向管道•管道结束点：短竖线•管道之间的连接：直角交叉线•注解或附加信息：方框内的大写字母或数字•电缆穿越：波浪线3. 安全标识•高温：红色底，白色图标•低温：蓝色底，白色图标•纯水：绿色底，白色图标•高压气体：黄色底，黑色图标•防火设备：绿色底，白色图标•禁止入口：红色底，白色图标•疏散指示：绿色底，白色图标以上规定的范例仅供参考，实际应依据企业情况和标识需求进行实在设计。
