光纤信道眼图观察讲解
实验报告
光纤信道眼图观察
实验者姓名：
合作者姓名：
专业：
班级：
学号：
指导老师：
实验日期：
目录
一实验目的 (2)
二实验原理 (3)
三基本操作过程？ (4)
四仪器与设备 (4)
五安全注意事项 (4)
六实验内容、数据记录与处理 (4)
七思考题 (5)
八结果与讨论 (5)
参考文献*
一、实验目的
1.了解眼图产生原理。
2.用示波器观测扰码的光纤信道眼图。
二、实验原理
本实验系统主要由两大部分组成：电端机部分、光信道部分。
电端机又分为电信号发射和电信号接收两子部分，光信道又可分为光发射端机、光纤、光接收端机三个子部分。
在本实验中，涉及的电发射部分有两个功能模块： 8位的自编数据功能和扰码功能。
涉及的电接收部分就是收端均衡滤波器电路、时钟提取、再生、相应的解扰功能。
眼图观测的实验结构如下图所示：
图1.1.1 CMI码光纤通信基本组成结构
在整个通信系统中，通常利用眼图方法估计和改善传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
什么是眼图?所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元同
可以在眼
1.1.2 无失真及有失真时的波形及眼图
(a) 无码间串扰时波形；无码间串扰眼图
(b) 有码间串扰时波形；有码间串扰眼图
在图6.6.2中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图6.6.2中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，在取样时刻信号取值分布在小于+1或大于-1附近，“眼睛”部分闭合。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就表明失真的严重程度。
为便于说明眼图和系统性能的关系，我们将它简化成图6.6.3的形状。
1.1.3 眼图的重要性质
由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感；(3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5)阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。
实验室理想状态下的眼图如图12-3所示。
衡量眼图质量的几个重要参数有：
1.眼图开启度(U-2ΔU)/U
指在最佳抽样点处眼图幅度“张开”的程度。
无畸变眼图的开启度应为100%。
其中U=U++U-
2.“眼皮”厚度2ΔU/U
指在最佳抽样点处眼图幅度的闭合部分与最大幅度之比，无畸变眼图的“眼皮”厚度应等于0。
3.交叉点发散度ΔT/T
指眼图过零点交叉线的发散程度，无畸变眼图的交叉点发散度应为0。
4.正负极性不对称度
指在最佳抽样点处眼图正、负幅度的不对称程度。
无畸变眼图的极性不对称度应为0。
最后，还需要指出的是：由于噪声瞬时电平的影响无法在眼图中得到完整的反映，因此，即使在示波器上显示的眼图是张开的，也不能完全保证判决全部正确。
不过，原则上总是眼睛张开得越大，误判越小。
在图1.1.4中给出从示波器上观察到的比较理想状态下的眼图照片。
(a) 二进制系统 (b) 随机数据输入后的二进制系统
图1.1.4 实验室理想状态下的眼图
三、基本操作
1.关闭系统电源，按照图6.4.1将1310nm光发射端机的TX1310法兰接口、FC-FC单模尾纤、1310nm光接收端机的RX1310法兰接口连接好。
注意收集好器件的防尘帽。
2.打开系统电源，在液晶菜单选择“码型变换实验-扰码PN”的子菜单，确认； P101测试点观测菜单选择的基带数据序列。
3. 用信号连接线连接P103、P201两铆孔，示波器A通道测试TX1310测试点，确认有相应的波形输出，调节W201即改变送入光发端机信号（TX1310）幅度最大（不超过5V），记录信号电平值。
连接P202、P111两铆孔，即将光电转换信号送入数据接收单元。
信号转换过程如图6.5.1
4.对照加扰规则，观测P103测试点的加扰后序列信号，是否符合其规则。
看波形码型
是可用其时钟进行同步。
P102为数据对应的时钟，P106为扰码数据。
5.示波器B通道测试P202测试点，看是否有与TX1310测试点一样或类似的信号波形。
测试P115译码输出测试点，看是否跟发端设置的基带数据P101测试点一样或类似的信号波形。
6. 连接P202、P112，即1310nm光接收端机光电转换加扰后数据自动送往均衡滤波器电路。
示波器A通道（触发TRTIGGER档）测试P102测试点（与码元同步的时钟T），示波器B通道测试TP106测试点（均衡滤波器输出波形）
7.调节调整示波器的扫描周期（=nT），使TP106的升余弦波波形的余辉反复重叠（即与码元的周期同步），则可观察到n只并排的眼图波形。
眼图上面的一根水平线由连1引起的持续正电平产生，下面的一根水平线由连0码引起的持续的负电平产生，中间部分过零点波形由1、0交替码产生。
8. 调整W901直到TP106点波形出现过零点波形重合、线条细且清晰的眼图波形（即无码间串扰、无噪声时的眼图）。
在调整W901过程中，可发现眼图过零点波形重合时W901的位置不是唯一的，它正好验证了无码间串扰的传输特性不唯一。
9.关闭系统电源，拆除各光器件并套好防尘帽。
四、仪器与设备
1.光纤通信实验箱
2.20M双踪示波器
3.FC-FC单模光跳线
4.信号连接线 3根
五、安全注意事项
1、实验过程中，实验者不可以直视激光束，以免眼睛受到损伤。
2、静电感应对半导体激光器也有影响。
如果需要用手触摸半导体激光器外壳或电极
时，手必须事先触摸金属一下。
3、周围的大型设备的启动和关闭极易损坏半导体激光器，遇到这种情况时，应先将
半导体激光器的注入电流降低到零，然后再开关电器。
六、实验内容、数据记录与处理
（1）1、P101测试点观测菜单选择的基带数据序列。
1、示波器A通道测试TX1310测试点，确认有相应的波形输出
2、观测P103测试点的加扰后序列信号，是否符合其规则。
看波形码型是可用其时钟进行同步。
3、示波器B通道测试P202测试点，看是否有与TX1310测试点一样或类似的信号波形
4、测试P115译码输出测试点，看是否跟发端设置的基带数据P101测试点一样或类似的信号波形。
最后的眼图
（2）叙述眼图的产生原理以及它的作用。
眼图是一系列数字信号在示波器上累积而显示的图形，它包含了丰富的信息，从眼图上可以
观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而估计系统优劣程度，因而
眼图分析是高速互连系统信号完整性分析的核心。
另外也可以用此图形对接收滤波器的特性
加以调整，以减小码间串扰，改善系统的传输性能。
光纤通信实验报告
2．了解电话呼叫接续过程；3．掌握电话呼叫时的各种可闻信号音的特征； 4．了解记发器的工作过程； 5．掌握PCM 编译码原理；6．了解双光纤全双工通信的组成结构。
二、实验仪器1．光纤通信实验箱 2．20M 双踪示波器3．FC-FC 单模光跳线 2根 4．小型电话单机 2部 5．铆孔连接线 若干三、基本原理本实验系统主要由两大部分组成：电端机部分、光信道部分。
电端机由电话用户接口电路A 、PCM 编译码A 、记发器电路、PCM 编译码B 、电话用户接口电路B 等组成，光信道为双光纤通信结构。
电话语音信号的光纤传输，可以有多种方式，一种是原始语音信号，经过光纤直接进行传输；另一种方式是先把话音信号数字化，然后再经过光纤传输，目前使用最多的是PCM 编译码方式。
下面先介绍本实验平台上两路电话电路接口示意图。
图7.1.1 电话用户A 、B 结构示意图图7.1.2 电话用户A 、B 模拟光传输结构示意图（A 到B 单工）P601用户A用户BP804激光/探测器P201P205PCM 编码 PCM译码TP801/802P801P802P804用户B ：49P803PCM 编码 PCM译码P601P602P603P604TP601用户A ：48图7.1.3数字电话光纤通信基本组成结构示意图（一）电话接口电路原理介绍用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit —SLIC ）。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型，用户线接口电路（SLIC ）分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。
在实际中，基于实现和应用上的考虑，通常将BORSHCT 功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC ），其余功能由集成模拟SLIC 完成。
眼图的形成——超详细解释
眼图（Eye Diagram）超详细解释(From NI)眼图（Eye Diagram）可以显示出数字信号的传输质量，经常用于需要对电子设备、芯片中串行数字信号或者高速数字信号进行测试及验证的场合，归根结底是对数字信号质量的一种快速而又非常直观的观测手段。
消费电子中，芯片内部、芯片与芯片之间经常用到高速的信号传输，如果对应的信号质量不佳，将导致设备的不稳定、功能执行错误，甚至故障。
眼图反映的是数字信号受物理器件、信道的影响，工程师可以通过眼图，迅速得到待测产品中信号的实测参数，并且可以预判在现场可能发生的问题。
1 眼图的形成对于数字信号，其高电平与低电平的变化可以有多种序列组合。
以3个bit为例，可以有000-111共8中组合，在时域上将足够多的上述序列按某一个基准点对齐，然后将其波形叠加起来，就形成了眼图。
如图1。
对于测试仪器而言，首先从待测信号中恢复出信号的时钟信号，然后按照时钟基准来叠加出眼图，最终予以显示。
图1. 眼图的形成2 眼图中包含的信息Ø 对于一幅真实的眼图，如图2，首先我们可以看出数字波形的平均上升时间(Rise Time)、下降时间(Fall Time)、上冲(Overshoot)、下冲(Undershoot)、门限电平(Threshold/Crossing Percent)等基本的电平变换的参数。
图2. 电平变换参数Ø 信号不可能每次高低电平的电压值都保持完全一致，也不能保证每次高低电平的上升沿、下降沿都在同一时刻。
如图3，由于多次信号的叠加，眼图的信号线变粗，出现模糊(Blur)的现象。
所以眼图也反映了信号的噪声和抖动：在纵轴电压轴上，体现为电压的噪声(Voltage Noise)；在横轴时间轴上，体现为时域的抖动(Jitter)。
图3. 噪声和抖动Ø 由于噪声和抖动，眼图上的空白区域变小。
如图4，在除去抖动和噪声的基础上，眼图上空白的区域在横轴上的距离称为眼宽(Eye Width)，在眼图上叠加的数据足够多时，眼宽很好的反映了传输线上信号的稳定时间；同理，眼图上空白的区域在纵轴上的距离称为眼高(Eye Height)，在眼图上叠加的数据足够多时，眼高很好的反映了传输线上信号的噪声容限，同时，眼图中眼高最大的地方，即为最佳判决时刻。
眼图详解(眼图分析)
眼图详解关于眼图的基本知识1、眼图的作用数字信号的眼图可以体现数字信号的整体特征，能够很好地评估数字信号的质量，因而眼图的分析是数字系统信号完整性分析的关键之一。
2、眼图的形成串行数据的传输由于通讯技术发展的需要，特别是以太网技术的爆炸式应用和发展，使得电子系统从传统的并行总线转为串行总线。
串行信号种类繁多，如PCI Express、SPI、USB 等，其传输信号类型时刻在增加。
相比并行数据传输，串行数据传输的整体特点如下：1)信号线的数量减少，成本降低2)消除了并行数据之间传输的延迟问题3)时钟是嵌入到数据中的，数据和时钟之间的传输延迟也同样消除了4)传输线的PCB 设计也更容易些5)信号完整性测试也更容易实际中，描述串行数据的常用单位是波特率和UI，串行数据传输示例如下：串行数据传输示例例如，比特率为3.125Gb/s 的信号表示为每秒传送的数据比特位是3.125G 比特，对应的一个单位间隔即为1UI。
1UI表示一个比特位的宽度，它是波特率的倒数，即1UI=1/（3.125Gb/s）=320ps。
现在比较常见的串行信号码形是NRZ 码，因此在一般的情况下对于串行数据信号，我们的工作均是针对NRZ 码进行的。
由于示波器的余辉作用，将扫描所得的每一个码元波形重叠在一起，从而形成眼图。
眼图中包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而可以估计系统优劣程度，因而眼图分析是高速互连系统信号完整性分析的核心。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰，改善系统的传输性能。
眼图实际上就是数字信号的一系列不同二进制码按一定的规律在示波器屏幕上累积后的显示，简单地说，由于示波器具有余辉功能，只要将捕获的所有波形按每三个比特分别地叠加累积(如上图所示)，从而就形成了眼图。
目前，一般均可以用示波器观测到信号的眼图，其具体的操作方法为：将示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形就称为眼图。

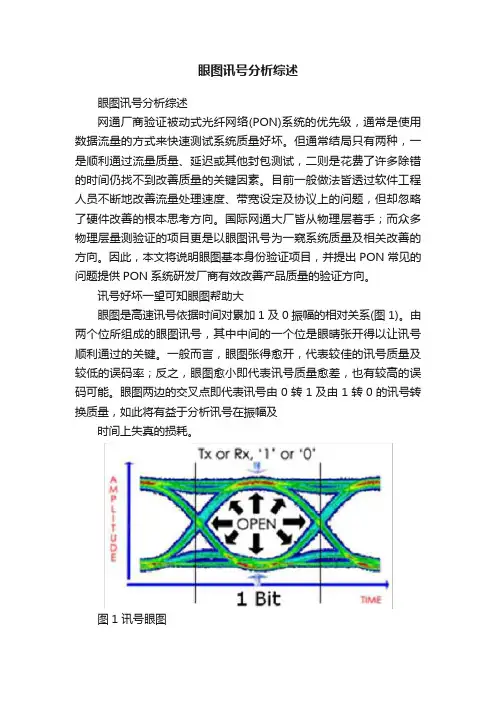

眼图讯号分析综述
