《建筑构造与识图》期末试卷B卷
滁州职业技术学院2014-2015学年第一学期期末考试试卷 2014
建筑工程技术专业《建筑构造与识图》（B 卷） 总分__________ 题号 一 二 三 四 得分 一、作图题（每题10分，10×2=20分） 得分 阅卷人 1.已知矩形ABCD 的一边平行于H 面，根据图中所给的部分投影，补全该矩形的两面投影，并写出分析思路与作图步骤。
2. 绘出实铺地坪层的构造层次。
班级_____________ 学号______________ 姓名______________ 装 订 线
得分阅卷人
1. 7-9层的住宅属于（）
A、低层
B、多层
C、中高层 D 、高层
2．建筑构件耐火极限的单位是（）。
A、 h
B、 kg
C、 m
D、 db
3．砌块的排列应使上下皮错缝，搭接长度一般为砌块长度的（）。
A、1/2；
B、1/4；
C、1/6
D、1/3
4．定位轴线是表示构件尺寸与位置的基线，也是构件的（）。
A、标志尺寸
B、构造尺寸
C、实际尺寸
D、精确尺寸
5．下列不属于楼板层中附加层主要所能起的作用是（）
A、保温；
B、承重；
C、隔声；
D、防水；
6．在墙体布置中，仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为( )。
A、横墙
B、隔墙
C、纵墙
D、承重墙
7．伸缩缝是将建筑物( )断开。
Ⅰ.地基基础Ⅱ.墙体Ⅲ.楼板
Ⅳ.楼梯Ⅴ.屋顶
A、ⅠⅡⅢ
B、ⅠⅢⅤ
C、ⅡⅢⅣ
D、ⅡⅢⅤ
8．为保护基础钢筋不受锈蚀，当有垫层时，保护层厚度不应小于（）mm。
A、70
B、40
C、30
D、35
9．楼梯底层下要通行时，其中间平台下的净高度不小于（）。
A、2100mm
B、1900mm
C、2000mm
D、2400mm
10．基础埋深是指建筑物（）至基础底面的距离。
A、基础顶面
B、墙身水平防潮层
C、室内地面
D、室外设计地面
得分阅卷人
1.根据国家制订的《建筑统一模数制》，我国采用的基本模数M= 。
2. 基础按构造形式分为、、、箱形基础、、桩基础。
3.地下室外墙如采用砖墙，则其最小厚度不低于。
4.构造柱断面尺寸不小于。
5.普通标准砖的尺寸为______________________。
6.解决屋面的排水，一般采用“”和“”两种办法。
7.建筑工业化的内容包括、、、管理科学化四个方面。
8.平屋顶坡度的形成方式为找坡和找坡。
9. 地下室是建筑物底层下面的房间，地下室一般由墙体、、、门窗、楼梯、五大部分组成。
10. 楼梯梯段的踏步数最多不宜超过，最少不宜于。
四、简答题（每题5分,5×4=20分）
得分阅卷人
1、在什么情况下建筑物需设置伸缩缝？
2、什么叫刚性基础和柔性基础？
3．简述楼梯的组成。
4．简述桩基础的适用条件及其特点。
四、论述题（20分）
得分阅卷人
结合这一学期所学的《建筑构造与识图》这一门课程，谈一谈你作为一名土木工程专业学生，你所理解的“什么叫建筑”。
并尝试用绘图加文字说明的方式，来描述一个建筑的各部分构造。
建筑结构基础与识图B卷1
一、填空题（每空1分，共20分）1.在工程实际中，往往由于钢筋供货长度不足需要进行连接，钢筋的连接可分为3种形式，即，，；2. 对抗震设防烈度为度及以上地区的建筑，必须进行抗震设计；3. 圈梁在构造柱上应封闭交圈，若遇到标高不同的洞口不能交圈时，应在洞口上设置__________，圈梁的高度不应小于__________。
4.砌体中设置构造柱，施工前应先砌墙后浇__________，并在墙上留__________ 以便使墙与柱有牢固的连接。
5.钢结构的连接方法有，，三种；6.混凝土受弯构件的板有和两种钢筋。
7.施加预应力的方法有先张法和两种。
8.桩基础是一种承载性能好，适应范围广的深基础，按承载性状分为摩擦型桩和桩，按桩的制作方法分为和。
9.抗震设防目标是、、。
二、单项选择题（本大题共10小题，每小题2分，共20分）1、（）是结构构件抗震设防的标准；A．震级 B.抗震等级C. 烈度D.震中烈度2、下列混凝土梁截面形式中，那一类是不经常使用的形式（）；A.矩形B.T形C.工字形D.槽形3、下列关于多层砌体结构的说法，错误的是（）；A.多层黏土砖房屋的抗震构造措施中，构造柱可以不设；B.8度区，普通砖房屋的高度和层数的限制分别为是18米和6层；C.防震缝是减轻地震对房屋破坏的有效措施之一；D.在地震区，不应采用无锚固的钢筋混凝土预制挑檐。
4、建筑物的抗震设计根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。
大量的建筑物属于( )；A．甲类 B．乙类C．丙类D．丁类5、下列选项中，不属于钢屋盖支撑体系的是（）。
A．上弦横向水平支撑 B．下弦横向水平支撑C．系杆D．斜杆6—10空缺三、判断题（每小题1分，共10分）判断题空缺四、简答题（每小题6分，共30分）1.现浇整体式楼盖有哪几种类型？各自的应用范围如何？2.钢屋盖中有哪些支撑，怎么设置？3.剪力墙可以分为哪几类，其受力特点有何不同？4.梁式楼梯和板式楼梯有何区别？各自适用哪种情况？5.钢结构的连接方法有哪些，优缺点是什么？五、计算题（20分）1.钢筋混凝土矩形截面简支梁，跨中弯矩设计值M=80KN*m，梁的截面尺寸为200mm×450mm，梁截面的有效高度h=410mm，试确定跨中截面纵向受力钢筋的数量。
建筑识图与构造期末试卷
1、使用丁字尺画线时，尺头应紧靠图板（）边缘，以左手扶尺头，使尺头靠板边缘移动。
A.上B.下C.左D.右2、在轴测投影中，轴侧投影轴的长度与空间直角坐标轴的长度的比值称（）。
A．变形值 B．轴向伸缩系数 C．轴间角 D．变形率3、图样中一角为 30°,采用2：1的比例绘制该角时 ,应将该角绘制成( )。
A.15°B. 30°C. 60°D.90°4、建筑是建筑物和构筑物的统称，（）属于建筑物。
A、住宅、水塔B、工厂厂房、烟囱C、教学楼、围墙D、电影院、展览馆5、丁字尺主要用来画（）。
A.垂直线B.水平线C.曲线D.直线6、“B”前的数字越大，表示铅芯越( )。
A.硬B.软C.不影响D.不确定7、民用建筑构造的基本组成是( )。
A.地基、基础、墙体、楼地面、门窗、楼梯、屋顶B.地基、墙体、楼地面、门窗、楼梯、屋顶C.基础、墙体、楼地面、门窗、楼梯、屋顶D.基础、墙体、楼地面、门窗、楼梯、阳台8、除住宅建筑之外的民用建筑高度不大于（ )者为单层和多层建筑。
A、24mB、20mC、18mD、28m9、轴测投影属于( )。
A.中心投影B.平行投影C.正投影D. 标高投影10.某住宅工程室内外高差为0.3 m,条形基础基底标高为-1.8 m,则基础埋深为( B )。
A.0.3mB.1.5mC.1.8mD.2m11.基础埋置应尽量浅埋，但不应浅于( A )A.0.5mB.1mC.1.5mD.2m12.当地下水位很高，基础不能埋在地下水位以上时，应将基础底面埋置在(B )以下。
A.最高水位200 mmB.最低水位200 mmC.最高水位500 mmD.最高水位与最低水位之间13.基础的构造类型与( D )有关。
A.建筑物的上部结构形式及荷载大小B.地基的承载能力C.基础选用材料的性能D.以上都可以14. 刚性基础的特点是( C )。
A.抗拉、抗压强度均高B.抗拉强度高，抗压强度低C.抗拉强度低，抗压强度高D.抗拉、抗压强度均低15.等高式大放脚的砌法是每两皮砖高放出( A )砖。

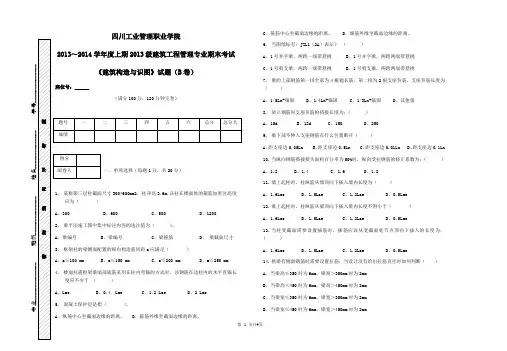

建筑结构识图与构造 B卷(新)
四川工业管理职业学院2013～2014学年度上期2013级建筑工程管理专业期末考试《建筑构造与识图》试题（B 卷）座位号：＿＿＿（满分100分，120分钟完卷）题号 一 二 三 四 五 六 总分 总分人 成绩一、单项选择（每题1分，共20分）1. 某框架三层柱截面尺寸300*600mm2，柱净高3.6m.该柱在楼面处的箍筋加密区高度应为（ ）A 、300B 、600C 、500D 、1200 2. 梁平法施工图中集中标注内容的选注值为（ ）。
A 、梁编号B 、梁编号C 、梁箍筋D 、 梁截面尺寸 3. 框架柱的梁侧面配置的纵向构造筋间距a 应满足（ ）A 、a ≤100 mmB 、a ≤150 mmC 、a ≤200 mmD 、a ≤250 mm 4. 楼面抗震框架梁端部底筋采用在柱内弯锚的方式时，该钢筋在边柱内的水平直锚长度应不少于 （ ）A 、LaeB 、0.4 LaeC 、1.2 LaeD 、2 Lae 5. 混凝土保护层是指（ ）。
A ．纵筋中心至截面边缘的距离。
B ．箍筋外缘至截面边缘的距离。
C ．箍筋中心至截面边缘的距离。
D ．纵筋外缘至截面边缘的距离。
6. 当图纸标有：JZL1（2A ）表示？ （ ）A 、1号井字梁，两跨一端带悬挑B 、1号井字梁，两跨两端带悬挑C 、1号剪支梁，两跨一端带悬挑 B 、1号剪支梁，两跨两端带悬挑7. 梁的上部钢筋第一排全部为4根通长筋，第二排为2根支座负筋，支座负筋长度为（ ）A 、1/5Ln+锚固B 、1/4Ln+锚固C 、1/3Ln+锚固D 、其他值 8. 架立钢筋同支座负筋的搭接长度为：（ ） A 、15d B 、12d C 、150 D 、250 9. 梁下部不伸入支座钢筋在什么位置断开（ ）A 、距支座边0.05LnB 、距支座边0.5LnC 、距支座边0.01LnD 、距支座边0.1Ln 10. 当纵向钢筋搭接接头面积百分率为50%时，纵向受拉钢筋的修正系数为：（ ） A 、1.2 B 、1.4 C 、1.6 D 、1.8 11. 墙上起柱时，柱纵筋从墙顶向下插入墙内长度为（ ） A 、1.6Lae B 、1.5Lae C 、1.2Lae D 、0.5Lae 12. 梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ ） A 、1.6Lae B 、1.5Lae C 、1.2Lae D 、0.5Lae13. 当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：( )A 、1.6LaeB 、1.5LaeC 、1.2LaeD 、0.5Lae14. 框梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ ） A 、当梁高≤350时为6mm ，梁高＞350mm 时为8mm B 、当梁高≤450时为6mm ，梁高＞450mm 时为8mm C 、当梁宽≤350时为6mm ，梁宽＞350mm 时为8mm D 、当梁宽≤450时为6mm ，梁宽＞450mm 时为8mm得分 阅卷人密 封 线 内 不 答 题专业______________ 班级______________ 姓名______________ 学号______________15.中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（）A、15dB、12dC、150D、25016.抗震框架柱中间层柱根箍筋加密区范围是（）A、500B、700C、Hn/3D、Hn/617.纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（）A、250mmB、350mmC、400mmD、200mm18.KL2的净跨长为7200mm，梁截面尺寸为300*700，箍筋的集中标注为 10@100/200（2）一级抗震，求箍筋的非加密区长度A、4400B、1400C、4200 D280019.柱箍筋在基础内设置不少于多少根，间距不大于多少A、2根 400B、2根 500C、3根 400D、3根 5020.梁上部支座负筋第一排在梁端（）处截断，第二排在梁端（）截断A、Ln/2, Ln/3B、Ln/3, Ln/4C、Ln/4, Ln/5D、Ln/3, Ln/5二、不定项选择题（每题2分，共20分错选多选不给分，漏选给1分）1.影响钢筋锚固长度Lae大小选择的因素有（）2. A、抗震等级 B、混凝土强度 C、钢筋种类及直径 D、保护层厚度3.板内钢筋有（）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋4.框架梁上部纵筋包括哪些？（）A、上部通长筋B、支座负筋C、架立筋D、腰筋5.柱箍筋加密范围包括（）A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围6.后浇带的留筋方式有哪几种（）A、贯通留筋B、非贯通留筋C、100%留筋D、50%留筋7.梁的集中标注包括梁的编号，截面尺寸，箍筋的规格和间距及下部通长筋（）A．上部通长筋 B. 抗扭钢筋的标注 C.架立筋 D.侧面构造钢筋8.下面有关基础梁、框架梁的差异分析描述正确的是（）A、基础梁是柱的支座，柱是框架梁的支座B、基础梁在柱节点内箍筋照设，框架梁在柱边开始设置箍筋C、框架梁箍筋有加密区、非加密区，基础梁箍筋有不同间距的布筋范围；D、基础梁端部根据有无外伸判断封边钢筋弯折长度，框架梁端部根据支座大小判断锚固值9.剪力墙按构件类型分它包含哪几类（）A、墙身B、墙柱C、墙梁D、框支梁10.剪力墙洞口处的补强钢筋每边伸过洞口A、500mmB、15dC、Lae（La）D、洞口宽/211.剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋（）A、50B、1/2竖向分布钢筋间距C、竖向分布钢筋间距D、150三、填空题（每题2分，共20分）1.梁平面注写包括与，施工时取值优先。
建筑识图与构造考试试题与答案
建筑识图与构造考试试题与答案1、下面既属承重构件，又是围护构件的是（）。
A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙答案：A2、建筑物设计年限为50年，适用于（）。
A、临时建筑B、普通住房C、纪念性建筑D、易于替换的结构构件答案：B3、下列铅笔中，硬度最大的是（）。
A、HB、2HC、BD、2B答案：B4、建筑物中楼梯常用的坡度是（）。
A、20oB、30oC、40oD、45o答案：B5、民用建筑窗洞口的宽度和高度均应采用（）模数。
A、30mmB、300mmC、60mmD、600mm答案：B6、不属于结构设计总说明主要内容的是（）。
A、图纸目录B、工程概况C、主要结构材料D、结构要点和施工要求答案：D7、对于砌块长度方向的错缝搭接有一定要求，中型空心砌块上下皮的搭接长度应不小于（）mm。
A、90B、150C、100D、60答案：B8、在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）A、线B、素线C、母线D、子线答案：B9、残疾人通行坡道的坡度不应大于（）。
A、1：12B、1：10C、1：8D、1：6答案：A10、建筑物最下面的部分是（）。
A、首层地面B、首层墙或柱C、基础D、地基答案：C11、长仿宋体的字高与字宽比值为（）。
A、1B、1.4C、1.5D、√2答案：D12、哪个不属于变形缝的类型有（）A、伸缩缝B、沉降缝C、抗震缝D、弹性缝答案：D13、装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。
（）A、20mmB、25mmC、30mmD、40mm答案：A14、全地下室是指埋置深度为地下室净高的（）以上。
A、1/3B、1/2C、1/4D、1/5答案：B15、肋梁式楼盖荷载的传递途径为（）。
A、板一次梁一主梁一墙B、次梁一主梁一板一墙C、板一主梁一次梁一墙 D:、主梁一次梁一板一墙答案：A16、普通粘土砖的重量为（）。
A、1斤B、5斤C、10斤D、20斤答案：B17、阳台是由（）组成。
建筑制图与识图期末考试试卷(B)及答案
建筑制图与识图期末考试试卷(B)一、填空:1、建筑总平面图中标注得尺寸就是以_______为单位,一般标注到小数点后_____位;其它建筑图样(平、立、剖面)中所标注得尺寸则以_______为单位;标高都以_______为单位。
2、总平面图就是用来表示整个建筑基地得总体布局,包括______________________________________________________________________________等情况。
《国家制图标准》规定:总平面图得常用比例应为_________,________,________。
3、总平面图中新建房屋得层数标注在_____________,一般低层、多层用_____表示,高层用________表示。
4、建筑立面图就是平行于建筑物各个立面(外墙面)得正投影图,主要用来表达____________________________________________________________________。
5、立面图中用加粗实线表示___________,用粗实线表示_______________。
6、建筑剖面图就是建筑物得垂直剖面图,它就是表示建筑物内部垂直方向得____ _____________________________等情况得图样。
剖面图得剖切位置一般选择在较复杂得部位,如通过___________________________________等部位。
表示剖面图剖切位置得剖切符号应表示在______层平面图中。
7、结构施工图主要表达结构设计得内容,它就是表示建筑物________________ ___________________得布置、形状、大小、材料、构造及其相互关系得图样。
结构施工图一般有____________________________________________________。
8、由混凝土与钢筋两种材料构成得构件,称为__________构件。
建筑构造与识图B卷答案
学校2011 至2012学年第二学期《建筑构造与识图》期末考试试题B卷（闭卷）班级：造价32,33 姓名评卷人：（每题2分，共30分）1-5B CC A A6-10 DDBAB 11-15 A BCCC二、填空（每题2分，共20分）1 民用建筑、工业建筑和农业建筑2载人、消防3 构件的燃烧性能和耐火极限四4、悬吊构件面板木骨架金属骨架5 墙体厚度1806、凸阳台凹阳台半凸半凹阳台7、是指从室外设计地面到基础底面的垂直距离建筑物的荷载大小地基土层的分布地下水位的高低8、屋面防水层与垂直墙交接处的构造处理2509、设在外墙四周的倾斜护坡3%--5% 600—1000mm 20010、要虚铺而不夯实50—100mm三、判断题（下列各题，你认为正确的，请在题干的括号内打“√”，错的打“×”。
每题3分，共15分）1-5√ √ ×√√6-10×√√ ××四．简答题(10分x3=30分)1答案：一般民用建筑物是由基础、墙和柱、楼层和地层、楼梯、屋顶和门窗等基本构件组成，其作用：基础：基础是建筑物最下部的承重构件，它承受建筑物的全部荷载，并将荷载传给地基。
墙和柱：墙是建筑物的竖向围护构件，在多数情况下也为承重构件，承受屋顶、楼层、楼梯等构件传来的荷载并将这些荷载传给基础。
楼层和地层：楼层和地层是建筑物水平向的围护构件和承重构件。
楼梯：是建筑物的竖向交通构件，供人和物下楼层和疏散人流之用。
屋顶：屋顶是建筑物最上部的围护构件和承重构件。
它抵御各种自然因素对顶层房间的侵袭、同时承受作用其上的全部荷载，并将这些荷载传给墙和柱。
门窗：门的主要功能是交通出入、分隔和联系内部与外部或室内空间，有的兼起通风与采光的作用2. 变形缝按功能分三种类型：伸缩逢、沉降缝、和防震缝。
3建筑物按建筑的使用功能分类：民用建筑、工业建筑、农业建筑。
4砖墙的组砌方式及砌筑要求砖墙组砌时应砂浆饱满，横平竖直，并错缝搭接，使上下每皮砖的垂直缝交错，保证砖墙的整体性。
建筑识图试题库
5、横向定位轴线是从图纸的左下角开始用（）表示。
A.从左往右用①-⑩等表示B.从上往下用A-G等表示
C.从右往左用①-⑩等表示D.从下往上用A-G等表示
6、在建筑平面图中，纵向定位轴线用拉丁字母并按（）顺序编号
A、从左向右B、从右向左C、从上向下D、从下向上
7、对于（），一般用分轴线表达其位置。
A.点画线B.中实线C.细实线D.粗实线
28、楼层建筑平面图表达的主要内容包括（）
A.平面形状、内部布置B.梁柱等构件的代号C.楼板的布置及配筋D.外部造型及材料
29、进深是指平面图中相邻两道（）定位轴线之间的距离。
A.横向B.纵向C.纵横向D.不肯定
30、在建筑总平面图的常常利用图例中，对于计划扩建建筑物外形用（）。
C. @为间距符号代表钢筋间距为200mm
47、立面图中室外地坪线用（）表示。
A.细实线B.中虚线C.粗实线D.加粗实线
48、风玫瑰用于反映建筑场地范围内（）主导风向。
A．常年B.夏日C.冬季D.秋季
二、多选题（每题2分）每题至少有2个及以上正确答案，至少有一个错误答案，少选，选对一个得分，错选得0分。
A.±B.C. +D.无特殊要求
15、相对标高是以建筑的（）高度为零点参照点。
A、基础顶面B、基础底面C、室外地面D、室内首层地面
16、建筑剖面图及其详图中注写的标高为（）。
A.建筑标高B.结构标高C.室内标高D.室外标高
17.（）通常标在结构施工图上。
A.建筑标高B.室内标高C.结构标高D.室外标高
11、详图符号应以粗实线画出，直径为（）mm。
A．12
12、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（）。
《建筑构造与识图》期终考试试卷b(1)
《建筑构造与识图》期终考试试卷
（B卷120分钟闭卷）
题次
一
二
三
四
五
得分
得分
得分：
一、根据形体的直观图作形体的三面投影图（2×10’）
得分：
二、根据形体的两面投影图补第三个投影，并作出形体的轴测图（自选轴测图类型）
（2020’）
得分：
四、已知钢筋混凝土柱的投影，在剖切位置延长线上画出移出断面1-1、2-2、3-3
（20’）
得分：
五、作出考场所在的教室平面图，并标注教室的外部尺寸（一道总尺寸、二道定位轴线之间尺寸、三道细部尺寸）和内部尺寸（细部尺寸和标高尺寸）（20’）
提示：假定建筑物层高3.6m，普通教室的进深6900㎜、开间3600㎜，墙体厚度240㎜。其余尺寸（如柱、门、窗、窗台、讲台等）根据它们的相对位置及相对尺寸自行确定。
14建筑构造与识图试卷B
《建筑构造与识图》试题 (适用班级：建工14级，造价14级)一、绘图及问答题：(40分) 1．标注各节点的详细做法。
某中学教学楼为三层砖混结构， 层高为 3.90m ， 室内外地面高差为 0.60m,窗洞口尺寸为宽： 1800mm 高：2400mm,外墙为 240mm 厚普通实心砖，楼板采用预制钢筋混凝土空心楼板，采用女儿墙平屋顶。
（一）基础部分：标明基础类型及材料。
(3分)（二）墙体部分：（1）用引出线注明勒脚做法。
（5分）（2）表示出水平和竖直防潮层的位置，用引出线注明做法。
（5分）（3）用引出线注明踢脚板做法，标注高度。
（5分）（4）用引出线注明窗台饰面做法，标注排水方向和坡度值。
（5分）（5）指出过梁或圈梁，用引出线表示，并标明材料及布置位置。
（5分）（三）屋顶部分：（1）用引出线标明卷材防水屋面保温防水层详细构造做法。
（6分）（2）标明女儿墙处泛水（卷材，压顶收头）详细做法，标明构造要点。
（6分）班级 姓名 学号二、设计绘图题：1、某四层学生宿舍的层高为3.3m，楼梯间开间尺寸为3.6m,进深尺寸为6.0m，楼梯平台下做出入口，室内外高差600mm，试设计该楼梯。
（不绘图）（20分）2、某建筑物屋顶宽30m,长60m,要求采用有组织排水方式，试设计并绘制该屋顶排水平面图，写明设计步骤，标明相关尺寸和坡度。
该建筑物位于济南市，年降雨量700mm。
（20分）班级姓名学号3、试设计并绘制客厅布置图。
客厅：40 m2 左右要求：尺寸自定。
设计完成后的户型要求满足采光、通风、使用等要求，要求有简单的家具布置简图。
（20分）。
建筑识图与构造试题库(附答案)
建筑识图与构造试题库（附答案）一、单选题（共65题，每题1分，共65分）1.在建筑总平面图的常用图例中，对于原有建筑物外形用( )表示。
A、点划线B、粗实线C、细实线D、中虚线正确答案：C2.风玫瑰用于反映建筑场地范围内( )主导风向。
A、冬季B、常年C、夏季D、秋季正确答案：B3.用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。
A、直线的实长B、直线两端点的X坐标差C、直线两端点的Z坐标差D、直线两端点的Y坐标差正确答案：D4.定位轴线的端部圆圈直径为( )A、14mmB、没有要求C、24mmD、10mm正确答案：D5.建筑工程上应用的投影图采用的投影方法为( )。
A、平行投影B、正投影C、中心投影D、斜投影正确答案：B6.正垂面的V面投影反映与( )面的倾角实形。
A、H、VB、H、WC、OX轴D、W、V正确答案：B7.尺寸标注中，尺寸界线离开图形的距离为( )。
A、不小于2mmB、不大于2mmC、不大于5mmD、不小于5mm8.为减少刚性保护层对防水层的不利影响，常在保护层与防水层之间设置( )。
A、隔离层B、隔声层C、隔热层D、隔蒸汽层正确答案：A9.建筑立面图不可以用( )命名。
A、朝向B、结构类型C、外貌特征D、首尾轴线正确答案：B10.下列关于台阶踏步尺寸的要求，说法正确的是( )。
A、踏面宽度≥300㎜，踢面高度≥150㎜；B、踏面宽度≤300㎜，踢面高度≤150㎜；C、踏面宽度≥300㎜，踢面高度≤150㎜；D、踏面宽度≥300㎝，踢面高度≤150㎝。
正确答案：C11.通常，( )式的采光均匀度最差。
A、混合采B、双侧采C、单侧采光D、天窗采光正确答案：C12.定位轴线的端部圆圈线型为( )A、中实线B、细虚线C、细实线D、粗实线正确答案：C13.砖基础采用台阶式（等高式）的做法，一般为每2皮砖挑出( )的砌筑方法。
A、一皮砖B、3／4砖C、1／4砖D、1／2砖正确答案：C14.在墙体布置中，仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为( )。
