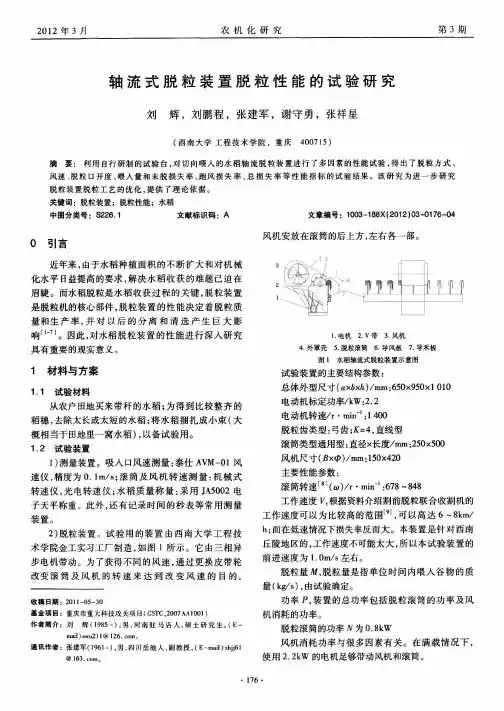

2012年3月农机化研究第3期轴流式脱粒装置脱粒性能的试验研究刘辉，刘鹏程，张建军，谢守勇，张祥星(西南大学工程技术学院，重庆4007l5)摘要：利用自行研制的试验台，对切向喂人的水稻轴流脱粒装置进行了多因素的性能试验，得出了脱粒方式、风速、脱粒口开度、喂人量和未脱损失率、跑风损失率、总损失率等性能指标的试验结果。
该研究为进一步研究脱粒装置脱粒工艺的优化，提供了理论依据。
关键词：脱粒装置；脱粒性能；水稻中图分类号：s226．1文献标识码：A文章编号：1003—188x(2012)03-0176—04O引言风机安放在滚筒的后上方，左右各一部。
近年来，由于水稻种植面积的不断扩大和对机械化水平日益提高的要求，解决水稻收获的难题已迫在眉睫。
而水稻脱粒是水稻收获过程的关键，脱粒装置是脱粒机的核心部件，脱粒装置的性能决定着脱粒质量和生产率，并对以后的分离和清选产生巨大影响”。
1。
因此，对水稻脱粒装置的性能进行深人研究具有重要的现实意义。
1材料与方案1．1试验材料从农户田地买来带秆的水稻；为得到比较整齐的稻穗，去除太长或太短的水稻；将水稻捆扎成小束(大概相当于田地里一窝水稻)，以备试验用。
1．2试验装置1)测量装置。
吸入口风速测量：泰仕A V M一叭风速仪，精度为O．1r n／s；滚筒及风机转速测量：机械式转速仪，光电转速仪；水稻质量称量：采用JA5002电子天平称重。
此外，还有记录时间的秒表等常用测量装置。
2)脱粒装置。
试验用的装置由西南大学工程技术学院金工实习工厂制造，如图1所示。
它由三相异步电机带动。
为了获得不同的风速，通过更换皮带轮改变滚筒及风机的转速来达到改变风速的目的。
收稿日期：20l l—05—30基金项目：重庆市重大科技攻关项目(cs T℃，2007A^1001)作者简介：刘辉(1985一)．男．河南驻马店人．硕士研究生．(E—m i ll s w u2l l@126com．通讯作者：张建军(196I一)，男．PII川岳池人，副教授，(EⅧ1)zI Ii i6J @163com．卫空壁脚!l?l电机2V带3风机4外罩壳5脱粒滚筒6导风板7导禾板图l水稻轴流式脱粒装置示意图试验装置的主要结构参数：总体外型尺寸(n×6加)／m m：650×950×l010电动机标定功率／kw：2．2电动机转速／r m i n～：l400脱粒齿类型：弓齿；K=4，直线型滚筒类型通用型：直径×长度／m m：250×500风机尺寸(占×西)／m m：150×420主要性能参数：滚筒转速…(cc，)／r m i n～：678—848工作速度y，根据资料介绍割前脱粒联合收割机的工作速度可以为比较高的范围”1，可以高达6～8km／h；而在低速情况下损失率反而大。
螺旋叶片带板齿式轴流脱粒与分离装置试验台功耗的试验研究
圈 １ 幔入 ■ ．导 板 导 角和 滚 筒线 速度 与 功 耗的 关 系
由 图 １可 以看 出 。随 着 喂人 量 的 增 加 ，功 耗 增
．
维普资讯
２０ ０ ６年 １ ２月
农 机 化 研 究
第 １ ２期
功 耗 问 题 进 行 了研 究 。
以上的显著水 平 ，简化后 的 回归方 程为
Ｉ ；＝１ ９ ６＋３ ６ ｘ ５ ９ ．６ ｌ＋１ １ ． ３ ２—１２ ｘ３ ． ８ ＋ ． １ ＋１３ ｘ
．
２ ６￣ ｏ ８； １７ｌ ． ｘ ＋ ． 一． ｘ ３ ３ ９ ２ 计 算各 因 素 的 贡 献 率 为
动 ，脱粒柔和且工作 时间长 ，所 以脱粒 和分离 比较 充分 ，因而在脱净率 、破碎 率和分离率等项 目指标 方 面都 优 于 切 流 装 置 ，它 的 分 离 能 力 足 以取 代 庞 大 的逐稿器 而缩小机器的尺 寸。尤其是其性能适应 多 种作物 的要 求 ，是一种很有前 途的脱粒装置 ，轴 流 脱 粒 与 分 离 装 置 在 国 内外 日益 得 到 重 视 和发 展 …。 因此 利 用 自行 研 制 的 试 验 台 ，对 水 稻 脱 粒 过 程 中 的
轴 流 脱 粒 与 分 离 装 置 在 工 作 时 谷 物 流作 螺 旋 运
３ 试 验 结 果分 析
采 用 Ｄ ｔ ｒ ｃ ｓ ｉｇ Ｓ ｓ ｅ ａ ａ Ｐ ｏ ｅ ｓ ｎ ｙ ｔｍ数 据 处 理 系 统 ， 得 回归 方 程 ，对 回归 系 数 进 行 ｔ 检 验 。达 到 ０ ０ ．５
ｌ ２ ３ ２ Ａ ２ １ ５ Ａ 。 １ ８ ８ ＝ ．３ ｚ ． ４ ＝ ＝．７
通 过 贡 献 率 的 大 小 表 明 ，在 ３个 因 素 中 。喂 人 量 对 功 耗 的 影 响最 大 ，其 次 是 滚 筒 线 速 度 。影 响 最

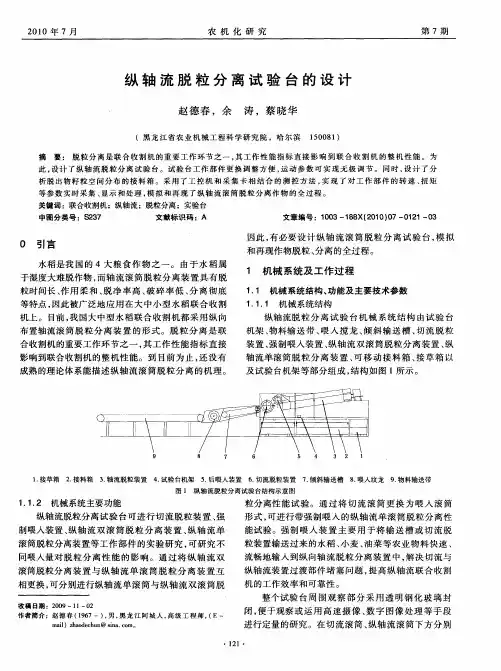

纵轴流脱粒分离试验台的设计
整个试验 台周 围观察部 分采 用透 明钢 化玻璃 封
作者简 介：赵德春 （ ９ ７一） 男 ， 龙 江 阿城 人 ， 级 工程 师 ， Ｅ— １６ ， 黑 高 （
ｍ ｉ ｈ ｏ ｅ ｈ ｎ ｓ ａ ｃ ｒ。 ａ ）ｚａ ｄ ｃ ｕ ＠ ｉ ． ｏ ｌ ｎ ｎ
等参 数 实 时采 集 、 示 和 处理 ， 拟 和再 现 了纵 轴 流滚 筒 脱 粒 分 离作 物 的全 过 程 。 显 模
关键 词 ：联合 收割机 ；纵轴流 ；脱粒分离 ；实验 台 中图分类 号 ：￥ ３ ２７ 文献 标识码 ：Ａ 文章编号 ：１ ０ ０ ３—１ ８ ２ １ ） ７－ １ １－ ３ ８ ＸＩ ０ ０ ０ ０ ２ ０
２１ ０ ０年 ７月
农 机 化 研 究
第 ７期
纵 轴 流 脱 粒 分 离 试 验 台 的 设 计
赵德 春 ，余 涛 ，蔡 晓华
（黑 龙江 省 农 业 机 械工 程 科 学 研 究 院 ，哈尔 滨 １ ０ ８ ） ５ ０ １ 摘 要 ： 脱 粒 分 离 是联 合 收割 机 的 重 要工 作 环 节 之 一 ， 工 作性 能 指 标 直 接 影 响 到 联 合 收 割 机 的整 机性 能 。 为 其
此 ， 计 了纵 轴 流脱 粒 分 离 试验 台 。试 验 台 工作 部 件 更 换 调 整方 便 ， 动参 数 可 实现 无 极 调 节 。 同 时 ， 计 了分 设 运 设
析脱 出物 籽 粒空 间 分 布 的接 料 箱 。采 用 了工 控 机 和 采 集 卡 相 结 合 的 测 控 方 法 ， 现 了对 工 作 部 件 的转 速 、 矩 实 扭
成 熟 的理 论体 系 能描 述 纵 轴 流滚 筒 脱 粒 分 离 的机 理 。
纵式轴流油莎豆脱粒分离装置设计与试验
纵式轴流油莎豆脱粒分离装置设计与试验
王君;孙建超;季明仁;丁尘磊;陈天增;陈晓明
【期刊名称】《沈阳农业大学学报》
【年(卷),期】2024(55)2
【摘要】为了解决油莎豆收获过程中破损率高、脱净率低等问题,结合现有的农作物脱粒分离装置的特点,设计了一款纵式轴流油莎豆脱粒分离装置。
对该装置的脱粒滚筒、螺旋喂入头、凹版筛等关键部件进行了设计。
对脱粒滚筒进行应力和模态分析,确定设计的合理性,并通过试验确定了影响脱粒性能的主要因素,利用搭建的纵式轴流油莎豆脱粒分离试验台进行单因素试验,得到了脱粒分离性能较好的滚筒转速及脱粒间隙的变化范围。
以滚筒转速、脱粒间隙和脱粒元件材料为试验因素,以籽粒破损率、未脱净率为指标进行三因素三水平正交试验。
结果表明:对籽粒破损率和未脱净率影响由大到小均为滚筒转速、脱粒间隙、脱粒元件材料;最优工作参数组合为转速367.55 r·min-1、脱粒间隙4.18 mm,脱粒元件为聚氨酯橡胶,此时的未脱净率为0.751%,破损率为0.906%。
对该组合进行试验验证,各指标符合国家相关标准要求。
【总页数】12页(P195-206)
【作者】王君;孙建超;季明仁;丁尘磊;陈天增;陈晓明
【作者单位】吉林农业大学工程技术学院
【正文语种】中文
【中图分类】S225
【相关文献】
1.螺旋叶片带板齿式轴流脱粒与分离装置试验台功耗的试验研究
2.油莎豆收获机立式轴流脱粒分离装置的研究
3.纵轴流辊式组合玉米柔性脱粒分离装置设计与试验
4.反向旋抛式油莎豆起挖装置设计与试验
5.油莎豆收获机双层滚筒筛式果杂分离装置设计与试验
因版权原因，仅展示原文概要，查看原文内容请购买。
纵轴流脱粒分离装置的试验研究与分析的开题报告
纵轴流脱粒分离装置的试验研究与分析的开题报告一、选题背景目前农业工业化发展迅速，农作物的收割工作也越来越自动化和智能化。
收割后的作物要使用特殊的机器或设备进行清理过程，以便于将作物中的颗粒物和其他异物进行分离。
其中，纵轴流脱粒分离装置是一种重要的设备，能够有效地将作物中的颗粒物和其他杂质分离，让纯净的作物颗粒得以保留。
为更好地了解纵轴流脱粒分离装置的作用、优势以及在现代农业中的应用，需要对其进行试验研究与分析，建立一个系统的理论框架。
二、研究目的1.了解纵轴流脱粒分离装置的工作原理及其在农业中的应用。
2.针对纵轴流脱粒分离装置的特点和应用效果，开展试验研究，探究装置的优缺点。
3.对试验数据进行分析和处理，总结纵轴流脱粒分离装置的使用注意事项和优化方案。
三、研究内容1.了解纵轴流脱粒分离装置的工作原理、分类及特点。
2.收集国内外纵轴流脱粒分离装置的相关试验数据及文献。
3.设计试验方案，完成实验并对实验数据进行分析处理。
4.总结试验结果，提出对纵轴流脱粒分离装置的改进及优化方案。
四、研究方法1.文献调研法。
调研国内外纵轴流脱粒分离装置的研究进展、特点、优缺点以及在农业中的应用。
2.实验方法。
在实验室中对纵轴流脱粒分离装置进行实验，收集实验数据并进行分析。
3.统计分析法。
对收集的实验数据和文献资料进行统计分析，总结试验结果和优化方案。
五、预期成果1.了解纵轴流脱粒分离装置的工作原理、分类及特点。
2.收集国内外纵轴流脱粒分离装置的相关试验数据及文献，并总结其优缺点。
3.开展实验研究，探究纵轴流脱粒分离装置的优缺点及试验数据。
4.总结试验结果，提出纵轴流脱粒分离装置的改进及优化方案。
5.撰写一份完整的研究报告，并在相关学术会议上进行展示。
六、研究难点1.设计严谨的实验方案，避免影响实验结果。
2.准确提取实验数据，并进行有效分析处理。
3.探究纵轴流脱粒分离装置的优缺点，提出有效的改进方案。
七、进度安排时间节点研究内容第1-2周确认选题并整理文献第3-4周进行实验，并整理试验数据第5周对数据进行统计分析第6周撰写实验报告第7周论文修改和完善第8周完成毕业论文并进行答辩八、参考文献1. 薛金恒, 丁兆云. 农业机械化学[M]. 北京印刷学院出版社, 2014.2. 姚云雷, 孙建伟, 吴志平. 纵轴流脱粒分离设备研究与改进[J]. 河南科技大学学报, 2017(03):82-86.3. 王新兵, 李虎. 小型轴流式轧棒机果实脱粒性能研究[J]. 农业机械学报, 2017(10):56-59+65.。
谷子轴流脱粒与分离试验台的研制
谷子轴流脱粒与分离试验台的研制发表时间：2020-12-25T07:53:26.165Z 来源：《防护工程》2020年27期作者：刘艳华[导读] 现代人们不断追求科学健康的饮食习惯, 对小米的需求量迅速增加, 谷子种植面积开始呈上升趋势。
目前, 谷子生产水平落后于大宗作物, 机械化水平较低, 虽然北方、山西等地区使用脱粒机对谷子进行收获, 但是现有的脱粒装置大多由其他种类脱粒机改造而成, 存在脱粒间隙、滚筒转速、脱粒元件形式及凹板筛栅格尺寸参数对谷子果穗形态结构、各部之间连接力和籽粒粒径的不适应问题。
所以, 要提高谷子等作物收获水平, 研制与其配套的农机具, 提高其生产机械化水平是必要的。
刘艳华湖南农业大学湖南长沙 410000摘要：现代人们不断追求科学健康的饮食习惯, 对小米的需求量迅速增加, 谷子种植面积开始呈上升趋势。
目前, 谷子生产水平落后于大宗作物, 机械化水平较低, 虽然北方、山西等地区使用脱粒机对谷子进行收获, 但是现有的脱粒装置大多由其他种类脱粒机改造而成, 存在脱粒间隙、滚筒转速、脱粒元件形式及凹板筛栅格尺寸参数对谷子果穗形态结构、各部之间连接力和籽粒粒径的不适应问题。
所以, 要提高谷子等作物收获水平, 研制与其配套的农机具, 提高其生产机械化水平是必要的。
关键词：谷子脱粒；轴流脱粒与分离；试验台；数据采集系统；收获过程中所用的脱粒装置形式大体分为切流式脱分装置和轴流式脱分装置, 试验台结构选用前段脱粒、后段旋转分离的轴流式脱分装置。
脱粒装置是收获过程的核心部分, 但由于作物性状复杂, 脱粒装置的脱粒分离性能是不可能稳定地适应全程作业, 所以具有较先进的配置、更多的调整功能且方便调整的脱粒装置才能有更好的适应性, 进而降低含杂率、断穗率、总损失率, 还能降低滚筒工作功耗, 节约能源。
谷子轴流脱分试验台针对目前谷子收获现状进行设计, 鉴于试验台室内试验相比于田间试验在参数调控及数据采集方面拥有显著优势, 研制了轴流脱粒与分离试验台, 以实现多参数的试验研究, 为传统机型的改造和新机型的研制提供依据。
异速双轴流脱粒装置的研制
异速双轴流脱粒装置的研制任志良;王静;张奋飞;王俊【摘要】全喂入联合收割机的高损失率、高含杂率和高破碎率一直是我国全喂入联合收割机发展的瓶颈.为此,从研发一种全新的异速双轴流脱粒装置着手,将前脱粒滚筒的转速设计为786r/min,后脱粒滚筒的转速设计为1001r/min;作物先喂入转速较低的前脱粒滚筒,使易脱粒的谷粒脱粒下来;然后将尚未脱净的茎秆投入后脱粒滚筒,使剩余的较不易脱粒的谷粒在较高转速和更强力的打击下脱离出来;再辅以脱粒室端盖及凹板筛、振动筛的优化设计,为联合收割机提供一种脱净率高而破壳率低的高效谷物脱粒装置.【期刊名称】《农机化研究》【年(卷),期】2007(000)002【总页数】4页(P93-96)【关键词】农机工程;脱粒装置;设计;异速双轴流【作者】任志良;王静;张奋飞;王俊【作者单位】湖州市农机管理站,浙江,湖州,313000;湖州市农机管理站,浙江,湖州,313000;中收星光联合收割机制造有限公司,浙江,湖州,313000;浙江大学,生物系统工程系,杭州,310027【正文语种】中文【中图分类】S226.1湖州市全喂入联合收割机的研制、开发与生产处在全国领先地位。
2005年的生产规模近7000台，年产值达3.5亿元，正成为湖州市的一项重要工业支柱产业。
然而，全喂入联合收割机的损失率、含杂率和破碎率与半喂入联合收割机还存在着一定的差距，阻碍和困扰着全喂入联合收割机制造产业的持续发展。
所以，湖州市农机管理站与湖州中收星光联合收割机制造有限公司携手联合攻关，共同研究设计了一种优化的、采用异速双轴流脱粒装置的全喂入联合收割机脱粒系统。
该系统的研制成功及应用对降低破碎率、提高粮食品质、减少损失、增加粮食收成、降低含杂率、减轻劳动强度和增加农民收入等具有重大的现实意义。
现有全喂入联合收割机的谷物脱粒装置由钉齿式脱粒滚筒及凹板筛等机构构成。
滚筒高速旋转时，其钉齿不断击打被喂入的稻秆，从而使成熟、饱满的谷粒很快地从稻秆上脱落下来进入凹板筛，但一些不十分成熟或不饱满的谷粒则不易脱落下来，随秸秆被排弃造成浪费。
钉齿式轴流装置脱粒与分离性能试验研究
钉齿式轴流装置脱粒与分离性能试验研究姜楠;衣淑娟;李衣菲;刘海燕;王佳瑞【摘要】In order to solve the practical problems of the axial flow rice combine harvester threshing separation unit which is high power consumption during operation and high impurities in mixture that maybe increased the cleaning load , the author developed a new nails teeth axial flow unit and carried out the threshing and separating test withrice .Established the mathematical models among feeding amount , roller rotary speeds , concave clearance , power consumption , impurity rate, broken spike rate and total loss rate of the four performance evaluation indicators .Obtained the sequence that the factors influenced the performance evaluation index .Realized the multi-objective optimization with Matlab , obtained the best parameters combination for device .The feeding amount is 2kg/s, the roller rotary speed is 600r/min, the concave clearance is 30mm, and completed the verification test with the best parameters combination , the result provided a theo-retical basis on the development of rice combine harvester and the transformation of traditional models in China .%针对目前水稻轴流联合收获机脱粒分离装置工作时功率消耗大、脱出物含杂率高、增加清选工作负荷等实际问题，自行研制了一种钉齿式轴流装置，并进行了水稻脱粒分离试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谷子轴流脱粒与分离试验台的研制张东明，衣淑娟，陶桂香，毛欣（黑龙江八一农垦大学工程学院，黑龙江大庆163000）摘要：针对轴流式谷子收获机械发展现状，研制了杆齿式轴流脱粒与分离试验台，并进行了总体结构、主要参数及关键部件的设计。
数据采集系统实时监测喂入量、转速及扭矩等工作参数和温湿度等环境参数，通过MCGS 将数据储存到数据库，以报表形式显示实时和历史数据，并生成数据变化曲线。
该试验台能够完成喂入量、滚筒转速、栅格尺寸等多个参数试验研究，可为脱粒与分离参数的优化提供参考，进而对脱粒机以至谷物联合收割机的研制提供依据。
关键词：谷子脱粒；轴流脱粒与分离；试验台；数据采集系统中图分类号：S226．1文献标识码：A文章编号：1003－188X（2019）11－0062－060引言现代人们不断追求科学健康的饮食习惯，对小米的需求量迅速增加，谷子种植面积开始呈上升趋势。
目前，谷子生产水平落后于大宗作物，机械化水平较低，虽然北方、山西等地区使用脱粒机对谷子进行收获，但是现有的脱粒装置大多由其他种类脱粒机改造而成，存在脱粒间隙、滚筒转速、脱粒元件形式及凹板筛栅格尺寸参数对谷子果穗形态结构、各部之间连接力和籽粒粒径的不适应问题［1－4］。
所以，要提高谷子等作物收获水平，研制与其配套的农机具，提高其生产机械化水平是必要的。
收获过程中所用的脱粒装置形式大体分为切流式脱分装置和轴流式脱分装置，试验台结构选用前段脱粒、后段旋转分离的轴流式脱分装置［5－7］。
脱粒装置是收获过程的核心部分，但由于作物性状复杂，脱粒装置的脱粒分离性能是不可能稳定地适应全程作业，所以具有较先进的配置、更多的调整功能且方便调整的脱粒装置才能有更好的适应性，进而降低含杂率、断穗率、总损失率，还能降低滚筒工作功耗，节约能源［8－9］。
谷子轴流脱分试验台针对目前谷子收获现状进行设计，鉴于试验台室内试验相比于田间试验在参数调控及数据采集方面拥有显著优势，研制了轴流脱收稿日期：2018－06－24基金项目：“十三五”国家重点研发计划项目（2016YFD0701801－02）作者简介：张东明（1994－），男，黑龙江海伦人，硕士研究生，（E－mail）1105561622@qq．com。
通讯作者：衣淑娟（1965－），女，山东栖霞人，教授，博士生导师，（E－mail）yishujuan_2005@126．com。
粒与分离试验台，以实现多参数的试验研究，为传统机型的改造和新机型的研制提供依据。
1总体设计1．1总体设计方案试验台工作部分采用轴流式脱分装置，在传统脱分装置功能基础上，配有工作及环境参数监测采集系统。
试验台主要由传送皮带、喂入过桥、杆齿式轴流脱分滚筒、栅格凹板及数据采集系统等组成，如图1所示。
将谷子作物均匀放置在传送皮带上，通过调速输送带秤及DA－25型差动变压器式直线位移传感器采集喂入量信息后，作物经过桥进入脱分装置，再利用YB－2型应变式转矩转速传感器对滚筒转速、承受扭矩进行采集；采集的数据通过MCGS组态软件储存数据并生成实时曲线和历史数据曲线，软件还可通过“OPC”“ODBC”“DDE”“ActiveX”等方式与其他应用程序交换数据，以便试验数据的分析、处理。
试验台配有电气控制柜，通过ＲS－485局域网实现对下位SIMENSMDV45及SIMENSMDV4型变频器的变频参数采集、启停控制和转速调节，利用其恒转矩的特性实现平滑改变电机转速；电磁离合器减少了频繁启动、停止对电机的损害，制动器可以使试验设备瞬时停车。
1．2主要参数整个试验台工作部分占地总长20m、宽1．2m、高1．8m，主要技术参数值如表1所示。
DOI:10.13427/ki.njyi.2019.11.0111．传送皮带2．重量传感器3．喂入过桥4．杆齿式轴流滚筒5．栅格凹板6．接料车7．速度、扭矩传感器8．电机9．温湿度传感器10．电气控制柜11．数据采集系统图1谷子轴流脱粒试验台总体示意图Fig．1Millet threshing test stand overall diagram表1主要技术参数Table 1The main technical parameters项目单位参数值整体尺寸（长ˑ宽ˑ高）m 20ˑ1．2ˑ1．8配套动力（主轴、过桥、输送台）kW40、4、4喂入方式自动喂入量kg /s 0．2 2．0滚筒脱粒元件杆齿脱粒方式梳刷、打击滚筒直径mm 640滚筒长度mm 2800滚筒转速范围r /min0 1080，可调凹板形式栅格式凹板包角（ʎ）180ʎ栅格尺寸mm 20ˑ9，可调脱粒入口间隙mm 15 20，可调脱粒出口间隙mm2 5，可调2关键参数确定试验台作业工作部件包括轴流脱粒与分离滚筒、栅格凹板、喂入过桥及输送台等。
2．1轴流脱粒与分离滚筒脱分装置采用轴流式脱粒滚筒，呈开式，由于脱分装置较长，采用了梳刷作物能力强的杆齿作为脱粒元件，螺旋排列，谷物在滚筒的前部分在杆齿作用下进行脱粒，紧接着在后面部分实现谷物籽粒与茎秆的分离。
试验台采用轴向自动喂入，作物不易进入滚筒凹板间隙，为此配置了专用的螺旋叶轮，把作物导入脱粒装置，滚筒尾部设置了推出叶片，为防止废物由推出叶片通过排出口排出装置外时出现抛射、上扬情况对试验过程造成不便，推出叶片设计了一定的下压角度［10－14］。
滚筒形式如图2所示。
1．螺旋叶轮2．弯头杆齿3．推出叶片图2杆齿式轴流滚筒Fig．2Ｒod －type axial roller脱分装置工艺流程选用轴向喂入，由径向排出，轴流滚筒由锥台和直滚筒两部分组成。
工作时，首先是螺旋叶轮的辅助喂入，物料在与前端锥台接触时部分脱粒开始，但籽粒并没有立刻与茎秆分离，待物料进入到直滚筒后随着继续被脱下的籽粒、颖壳、断穗等脱出物一起从凹板排出落入料车，长茎秆由排出口排出机体外。
谷物在杆齿前部分进行脱粒作业，后面部分进行籽粒与茎秆的分离作业。
由于采用的轴流式脱粒滚筒轴向喂入过程中滚筒前后均有配套的喂入、推出元件，对生产和装配工艺有较高的要求，在实现较大喂入量的同时可在装置内对作物进行脱粒和螺旋分离。
2．1．1杆齿数。
脱粒滚筒上的圆柱杆齿数Z按脱粒设备的生产率计算，圆筒钉齿按一定间距均匀分布并固定在外侧的8根齿杆上，这些圆柱钉齿在齿杆上呈环形均匀分布。
其计算公式为Z≥（1－β）q 0．6qd其中，q为试验台喂入量（kg/s），q=2kg/s；β为喂入作物中籽粒所占比重，β=0．4；q b为每个钉齿的脱粒能力（kg/s），此处q b=0．025kg/s。
经计算钉齿数Z≥80，为保证其平衡性能，钉齿数Z取88。
2．1．2螺旋头数螺旋头数K即螺旋线条数，螺旋头数越多，谷子送进速度也就越快，单位时间内的喂入量越大，滚筒脱粒能力越强。
齿板数M和螺旋头数K的比值决定许多结果参数，一般为了保证产物质量，取M/K≥2，此处取2。
2．1．3杆齿形状及排列方式为防止缠草现象出现，影响脱粒质量，采用弯头杆齿，直径为 12的杆齿上端部向后弯曲，如图3所示。
脱粒齿在滚筒上为交错等距离均列式排列，在按照螺旋线均匀配置的齿组式排列，如图4所示。
图3弯头杆齿Fig．3Elbow pole tooth图4中：1－1’，2－2’…，横线为齿板数M，横线之间间距为齿板间距s，s值为287．1mm；横向为轴流滚筒长度L；纵向长度πD是滚筒齿顶圆周长2009．6 mm；斜线为滚筒圆柱面上螺旋线，各齿板与斜线交点即为钉齿分布位置，相邻两齿迹间隔为齿迹距a值为350mm。
图4杆齿排列图Fig．4Pole teeth arrangement2．2凹板凹板是脱粒作业的主要部件，如图5所示。
首先，凹板在脱粒装置中进行作业时必须与脱粒滚筒有一定的配合关系，使得作物在栅格凹板与脱粒滚筒之间的间隙里充分的搓擦，使籽粒、茎秆分离；其次，凹板上的栅格小孔尺寸是根据谷子的特性设计的，其孔径必须满足脱粒过程可以使脱下来的籽粒通过栅格掉入下方的接料车里，同时要尽量保证阻隔长茎秆等杂质落入料车，影响产物的杂质率［15－16］；最后，凹板表面比较平滑，能与多种类型的脱粒滚筒进行配合，方便设备的调试。
试验台通过更换凹板进行栅格尺寸的调节，脱粒间隙的调节是通过对凹板的位置调节实现的。
机构通过螺旋结构，调整凹板位置高度，同时起到固定凹板位置的作用。
本栅格凹板长度为1950 mm，包角为180ʎ。
图5栅格凹板Fig．5Grid concave plate谷子作物的生产率与装置中的栅格凹板直径有一定的关系，栅格凹板直径与作物产率成正比，但并不呈一次线性关系。
凹板直径D1为D1=D+2δ式中D1—凹板直径（mm）；D —滚筒齿顶圆直径（mm ）；δ—脱粒间隙（mm ）。
把D =640mm 、δ=5mm 代入得D 1=650mm 。
2．3喂入过桥喂入过桥在试验过程作为传送皮带与主轴动力台的中间传递设备，在整个作物运送中起纽带作用，如图6所示。
由于主轴动力台喂入口所在水平方向与传送皮带传输方向不在同一水平线上，所以在传输环节使用了喂入过桥进行有效传输。
图6喂入过桥装配Fig．6Feeding bridge assembly2．4输送台输送台总长度约为15m ，设计了30m 长的输送平带，在平带靠近喂入过桥的部分装有调速传送带秤，试验准备阶段，先将谷子作物均匀地铺在传送皮带上，在一定速度下，经过称重传感器、速度传感器进入喂入过桥，采集有效喂入量数据。
2．4．1调速传送带秤调速传送带秤用于测试喂入量，主体由称重传感器、速度传感器、称量控制器及秤体组成。
调速秤为3组单杠杆称量托辊，侧汇力式结构，安置在输送平带靠近喂入口侧，如图7所示。
选用拉伸式结构的电阻应变式称重传感器，测量范围0 150kg ，综合准确度优于0．03%，灵敏度为2．0ˑ10－3，重复性为0．015%F．S ，非线性为0．02%F．S 。
3控制系统及数据采集系统3．1电气控制柜控制部分控制柜控制电源及试验设备各个部分的参数，利用免测速矢量型SI MENSMDV45变频器的恒转矩特性平滑改变电机转速，包括输送带速度、喂入过桥传送速度及脱分滚筒的转速，通过调节各部速度参数来调节喂入量、喂入速度及主轴转速等主要试验参数［17－18］。
电气控制柜实物图如图8所示。
图7传送皮带装配Fig．7Conveyorassembly图8电气控制柜实物图Fig．8Electrical control cabinet physical map控制柜对各部分可以实现快速启动和停止，方便参数的调整，且每个部分都装有电磁离合器。
试验开始时，首先打开总电源，可提前设定好转速信息，然后打开动力台电源，确认电机开始工作后，按下离合器开关，离合器啮合，主轴转动；再按照上述步骤依次打开过桥电源、过桥离合器和输送台电源、输送台离合器即可开始作业。
