DJ6型光学经纬仪及使用
单平板玻璃测微器
1.原 理 在指标线的光路上，安置一平 行玻璃板。 转动测微轮，使平行玻璃板转 动，使指标位移ΔL角度，显示出 来。 度盘最小分划值为30′。 分微式总长微30′，分成30个 大格，每大格为1′ 。每大格分 成3小格，每小格为20″ 。 直读20″ ，估读到5″ 。
2.读数方法 上面显示ΔL：指标线是单线; 中间竖盘L0 ：指标线是双线; 下面水平度盘L0：指标线是双线; 水平度盘读数： 转动测微轮，使下 面指标线夹着某条分划 线，读L0＝ 92°00′ ；再读上面ΔL＝ 18′04″
读数方法：
L L L
0
读数＝度盘读数＋测微器读数
3.3.1 分微尺式测微器
1.原 理
度盘最小分划值为1°， 分微尺总长也是1°，分成6 大格，每大格为10´，每大格 分成10小格，每小格为1´。 直读1´，估读到0.1´＝6″
2.读数显微镜中看到的图像
水平度盘读数(H) L＝134°＋ 53´24″ 竖盘读数(V) L＝87°＋ 59´00″
DJ6型光学经纬仪及使用
成功者决不放弃，放弃者绝不成功
第一测量队
张启才
DJ6型光学经纬仪
适用于各种比例尺的地形图测绘和土木工程施工放样。 由照准部、水平度盘、基座组成
经纬仪常有：DJ1，DJ2，DJ6等级别，
D—“大地测量”， J—“经纬仪”， 1，2，6表示精度。
照准部
1.望远镜 视准轴CC、两对光螺旋 水平方向转动－－竖轴VV、水平制微动螺旋 竖直方向转动－－横轴HH、竖直制微动螺旋
• 水平度盘是0～360°顺时针刻划，水平度盘可以 变动，可用度盘变化手轮和度盘复测扳手。
• 竖直度盘是0～360°顺时针刻划和逆时针刻划两 种形式，竖直度盘和望远镜、读数显微镜结合在 一起，绕横轴进行转动。
3.基座
三个脚螺旋——使仪器水平 固定螺旋——固定照准部和基座
返回
读数装置和操作使用
视准轴CC 横轴HH 水准管轴LL 圆水准轴ll 竖轴（纵轴）V V
• 满足关系
HH⊥VV V V⊥LL 圆水准轴ll//VV 十子丝竖丝⊥HH
精密经纬仪介绍
一、DJ2光学经纬仪：其构造与DJ6基本相同， 区别主要在读数设备和读数方法。 二、电子经纬仪：利用光电转换原理将通过度 盘的光信号转变为电信号，再将电信号转变 为角度值，并显示在屏幕上或者存储在仪器 中。 三、激光经纬仪 ：提供一条可见的激光光束， 主要用于准直测量，准直测量就是定出一条 标准的直线。
2、精确整平 目的：使仪器竖轴在垂直位置，水平度盘在水平位置 。 方法：用脚螺旋使水准管在相互垂直的两个方向上气泡 居中
3、瞄准 基本同水准仪操作。 测量水平角时十字丝纵丝平分或夹准目标底部 。 测竖角时十字丝横丝平分或相切目标
4、读数
返回
经纬仪的轴系及满足的关系
• 经纬仪的轴系 CC⊥HH
L＝ 92º 00´＋ 18´04″ ＝92º 18´04″
经纬仪的使用
经纬仪的使用包括
对中、整平、瞄准、读数四个步骤 。
首先目测大致对中， 大致整平，用脚螺旋使圆水准器气泡 居中。
1、精确对中 目的：使仪器的竖轴位于测站点的铅垂线上 。
方法（1）垂球对中
（2）光学对中 精度：1～3毫米
2.竖盘水准管及其微动螺旋
3.水准管灵敏度 圆水准器: L´L´：τ=8′ 水准管: LL：τ=20″ 4.读数系统反 光镜 读数显微镜测 微轮
2、度盘 包括水平度盘和竖直度盘， 用光学玻璃刻制而成。 水平度盘、竖直度盘最小分 划值： 1°或 30´
水平度盘转换装置：
• 转盘手轮
• 复测扳手
光学经纬仪的构造与使用方法
读数时，打开并转动反光镜，使读数窗内亮 度适中，调节读数显微镜的目镜，使度盘和分微 尺分划线清晰，然后，“度”可从分微尺中的度 盘分划线上的注字直接读得，“分”则用度盘分 划线作为指标，在分微尺中直接读出， 并估读 至0.1′，两者相加，即得度盘读数。如图3-2所 示，水平度盘的读数为130°＋01′30″= 130°01′30″ ；竖盘读数为87°＋22′00″= 87°22′。
有的经纬仪没有复测装置，而是设置一个水平度盘变位手轮，转动该手 轮，水平度盘即随之转动。
3.基座
基座是在仪器的最下部，它是支承整个仪器的底座。基座上安有三个脚 螺旋和连接板。转动脚螺旋可使水平度盘水平。通过架头上的中心螺旋与三脚 架头固连在一起。此外，基座上还有一个连接仪器和基座的轴座固定螺旋，一 般情况下，不可松动轴座固定螺旋，以免仪器脱出基座而摔坏。
3
第 三 章 角 度 测 量
2020/5/11
（二）DJ6级光学经纬仪的读数方法
DJ6级光学经纬仪的水平度盘和竖直度盘的分划线通过一系列的棱镜和透 镜作用，成像于望远镜旁的读数显微镜内，观测者用读数显微镜读取读数。由
于测微装置的不同，DJ6级光学经纬仪的读数方法分为下列两种。
1.分微尺测微器及其读数法
图3-3A中，水平度盘读数为 49°30′+ 22′40″= 49°52′40″；
图3-3B中，竖直度盘读数为 107°+ 01′40″= 107°01′40″ 。
2020/5/11
实验9DJ6级光学经纬仪的检验与校正
江苏省职业学校理论课程教师教案本（20—20学年第学期）专业名称造价课程名称建筑工程测量授课教师学校南京工程高等职业学校课题序号授课班级授课课时2授课形式演示、实验授课章节DJ6级光学经纬仪的检验与校正名称1．由仪器室借领： DJ6经纬仪 1 台、记录板 1 块、测伞 1 把、校正针 1 根。
使用教具2．自备：计算器、铅笔、小刀、草稿纸。
1．认识 DJ6级光学经纬仪的主要轴线及它们之间应具备的几何关系。
教学目的2．熟悉 DJ6级光学经纬仪的检验与校正方法。
教学重点DJ 6级光学经纬仪的检验与校正方法教学难点DJ 6级光学经纬仪的检验与校正方法更新、补充、删节内容课外作业授课主要内容或板书设计课间实验： DJ6 经纬仪检验与校正一、目的和要求（1）认识 DJ6级光学经纬仪的主要轴线及它们之间应具备的几何关系。
（2）熟悉 DJ6级光学经纬仪的检验与校正方法。
二、计划和设备（1）由仪器室借领：DJ 6经纬仪 1 台、记录板 1 块、测伞 1 把、校正针 1 根。
（2）自备：计算器、铅笔、小刀、草稿纸。
三、方法与步骤1．指导教师讲解各项检校的过程及操作要领。
2．照准部水准管轴垂直于仪器竖轴的检验与校正。
1)检验方法：( 1)先将经纬仪严格整平。
( 2)转动照准部，使水准管与三个脚螺旋中的任意一对平行，转动脚螺旋使气泡严格居中。
( 3) 再将照准部旋转 180 ，此时，如果气泡仍居中，说明该条件能够满足。
若气泡偏离中央零点位置，则需进行校正。
2)校正方法：( 1)先旋转这一对脚螺旋，使气泡向中央零点位置移动偏离格数的一半。
( 2)用校正针拨动水准管一端的校正螺丝，使气泡居中。
( 3) 再次将仪器严格整平后进行检验，如需校正，仍用 ( 1) 、( 2) 所述方法进行校正。
( 4) 反复进行数次，直到气泡居中后再转动照准部，气泡偏离在半格以内，可不再校正。
3．十字丝竖丝的检验与校正。
1)检验方法：整平仪器后，用十字丝竖丝的最上端照准一明显固定点，固定照准部制动螺旋和望远镜制动螺旋，然后转动望远镜微动螺旋，使望远镜上下微动，如果该固定点目标不离开竖丝，说明此条件满足，否则需要校正。
(完整word版)经纬仪的认识与使用
实验三经纬仪的认识与使用一、目的和要求（1）了解DJ6经纬仪的基本构造及各操作部件的名称和作用（2）练习DJ6经纬仪的对中、整平、瞄准与读数的方法，并掌握基本操作要领。
（3）要求对中误差小于3mm，整平误差小于一格。
二、仪器和工具每组借用：DJ6经纬仪1台，铁钉1根，斧1把，伞1把。
三、实验内容（1）认识DJ6经纬仪的构造和各操作部件的名称、作用和操作方法。
（2）练习经纬仪的安置、对中、调平。
（3）练习用望远镜来瞄准目标和用十字丝交点来精确照准目标。
（4）练习水平读盘的读数方法。
（5）初步练习水平角的计算方法。
四、实验方法与步骤1．安置经纬仪（1）在选定位置安置仪器前，认清、牢记经纬仪在仪器箱内安放的位置，以便实习完后仪器能按原样装箱。
（2）在地面上打木桩，桩顶钉一小钉或画十字作为测站点。
（3）松开三脚架，安置于测站上，高度应适中，架头大致水平，三脚架中心大致处于测站点正上方。
（4）取出经纬仪，置于架头上，一手紧握经纬仪支架，一只手将三脚架连接螺旋旋入经纬仪基座底部中心螺孔并拧紧。
2．认识经纬仪各操作部件的名称和作用（图1）1—望远镜制动螺旋；2—望远镜物镜；3—望远镜微动螺旋；4—水平制动螺旋；5—水平微动螺旋；6—脚螺旋；7—竖盘水准观察镜；8—竖盘水准管；9—瞄准器；10—物镜调焦环；11—望远镜目镜；12—度盘读数镜；13—竖盘水准管微动螺旋；14—光学对中器；15—圆水准器；16—基座；17—竖直度盘；18—度盘照明镜；19—管水准器；20—水平度盘位置变换轮；21—基座底板图1 DJ6光学经纬仪（1）照准部：由望远镜、竖盘、制动和微动螺旋、管水准器、读数显微镜与横轴等部分组成。
（2）度盘：由水平度盘、竖直度盘、度盘变换手轮或复测手柄组成。
（3）基座：由连接板、圆水准器和三个脚螺旋组成。
3．认识经纬仪的几个主要轴线及其相互关系（1）视准轴：望远镜的物镜光心与十字丝交点的连线。
视准轴应垂直于横轴。
实验四DJ6光学经纬仪的认识和使用
《测量学》开放实验任务书实验五：电子经纬仪的认识和使用一、目的与要求1.了解经纬仪的基本构造、各主要部件的功能；2.掌握电子经纬仪正确的开机操作步骤、显示屏各符号的含义；3.掌握经纬仪对中、整平、照准和读数的方法；4.掌握水平角、竖直角的观测操作步骤。
二、计划与设备准备1.学时：2学时2.设备：苏一光DT205D电子经纬仪1台三角架1副记录板1块仪器说明书1本三、实验方法与步骤（1）经纬仪的初步认识（a）熟悉仪器的基本构造、各主要部件的名称和功能；（b）认识电子经纬仪显示屏各符号的含义，练习仪器的开机步骤：电源开关、设置竖角零指标。
（2）仪器对中（垂球对中、光学对中）和整平（粗平、精平）练习在地面上选择坚固平坦的区域，用记号笔在地面上画“十字”符号，十字线交点作为测站中心点。
（a）垂球对中（对中误差要求小于3mm）：粗对中和粗平先将三脚架安置在测站点上，三角架头面大致水平，用垂球粗略对中后，踩紧三脚架，然后用连接螺旋将仪器固定在三脚架上。
精对中若偏离测站点较多时，将三脚架平行移动；若偏离较少，可将连接螺旋松开，在架头上移动仪器使垂球尖准确对准测站中心点，再将连接螺旋旋紧。
精平使照准部水准管与任意两个脚螺旋连线平行，两手以相反方向同时旋转两个脚螺旋，使水准管气泡居中（气泡移动方向与左手大拇指移动方向一致）。
再将照准部旋转90°，调节第三个脚螺旋使水准管气泡居中。
反复以上操作，至气泡在任何方向居中；反复精对中和精平如有必要，重复上述“精对中”、“精平”两步骤，直至仪器做到“既对中又水平”。
（b）光学对中（对中误差要求小于1mm）：改用光学对中器代替垂球，按照“垂球对中”的步骤进行光学对中练习。
（3）瞄准目标练习：松开照准部和望远镜的制动螺旋，用瞄准器粗略瞄准目标，拧紧制动螺旋。
调节目镜对光螺旋，看清十字丝，再转动物镜对光螺旋，使目标影像清晰，转动水平微动和竖直微动螺旋，用十字丝精确瞄准目标，并消除视差。

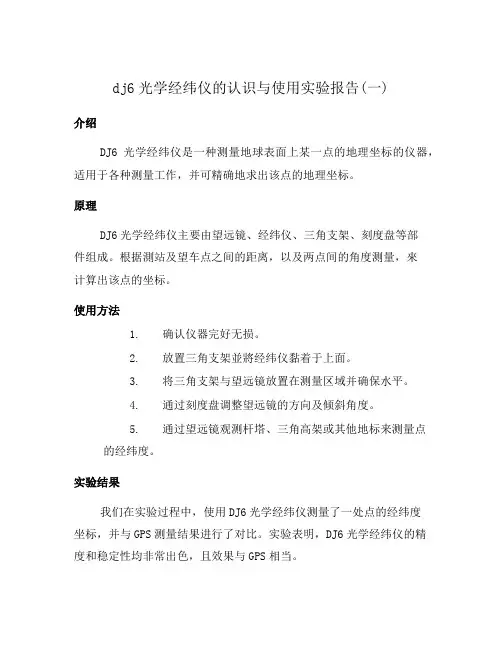

dj6光学经纬仪的认识与使用实验报告(一)
dj6光学经纬仪的认识与使用实验报告(一)介绍DJ6光学经纬仪是一种测量地球表面上某一点的地理坐标的仪器，适用于各种测量工作，并可精确地求出该点的地理坐标。
原理DJ6光学经纬仪主要由望远镜、经纬仪、三角支架、刻度盘等部件组成。
根据測站及望车点之间的距离，以及两点间的角度测量，來计算出该点的坐标。
使用方法1.确认仪器完好无损。
2.放置三角支架並將经纬仪黏着于上面。
3.将三角支架与望远镜放置在测量区域并确保水平。
4.通过刻度盘调整望远镜的方向及倾斜角度。
5.通过望远镜观测杆塔、三角高架或其他地标来测量点的经纬度。
实验结果我们在实验过程中，使用DJ6光学经纬仪测量了一处点的经纬度坐标，并与GPS测量结果进行了对比。
实验表明，DJ6光学经纬仪的精度和稳定性均非常出色，且效果与GPS相当。
总结DJ6光学经纬仪是一种非常可靠的测量工具，可用于各类测量工作，特别是在地理环境较为恶劣的情况下，更能体现其优越性和实用性。
我们应该认真掌握其使用方法，以便在我们的实际工作中更好地应用它。
使用注意事项1.在使用DJ6光学经纬仪之前，务必校准仪器，确保准确性。
2.架设三角架时，要注意仪器的稳定性和水平度。
3.望远镜的调整应在充足的光线下进行，以获得更好的观测效果。
4.在使用中应避免仪器受到震动和强烈的风力影响。
5.镜头和刻度盘的表面应保持清洁，避免影响观测效果。
结论DJ6光学经纬仪是一种极其实用且精确的测量工具。
在远程地区、恶劣天气条件下，使用光学经纬仪可以获得更准确的地理坐标，也可以避免因GPS信号不稳定而导致信息不准确的问题。
我们应该在实际工作中积极推广使用DJ6光学经纬仪来提高我们的工作效率和准确性。
试验四DJ6光学经纬仪的认识和使用-深圳大学土木工程教学试验中心
试验四DJ6光学经纬仪的认识和使⽤-深圳⼤学⼟⽊⼯程教学试验中⼼《⼯程测量》课程实验报告课程编号：0900750001-5实验编号： 4实验内容：电⼦经纬仪的认识和使⽤选课班级：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告⽇期：________年_________⽉________⽇深圳⼤学⼟⽊⼯程学院《⼯程测量》实验任务书实验四：电⼦经纬仪的认识与使⽤⼀、⽬的与要求1.掌握电⼦经纬仪的基本构造及功能、各螺旋的名称及作⽤、显⽰屏各符号的含义；2.掌握电⼦经纬仪正确的开机操作步骤；3.掌握经纬仪对中、整平、照准和读数的⽅法；4.掌握⽔平⾓、竖直⾓的观测⽅法及操作步骤。
⼆、计划与设备准备1.实验学时：2学时2.主要设备：电⼦经纬仪1台三⾓架1副记录板1块遮阳伞1把三、实验⽅法与步骤（⼀）电⼦经纬仪的初步认识1. 仪器的基本构造、各主要部件的名称和功能、显⽰屏各符号的含义；2. 练习仪器的开机步骤：电源开关、各部件、显⽰屏按键的操作。
（⼆）仪器对中和整平练习在地⾯上选择坚固平坦的区域，⽤记号笔在地⾯上画“⼗字”符号，⼗字线交点作为测站中⼼点。
1. 光学对中（对中误差≤ 1mm）。
⼀般分以下两步进⾏：a）粗对中——先将三脚架安置在测站中⼼点上⽅，并使三脚架头⼤致⽔平，安置仪器。
双⼿轻握三脚架，眼睛同时观察光学对中器并缓慢地平移三脚架，使脚架中⼼准确对准测站中⼼点，然后将三⾓架脚尖轻轻踩⼊⼟中固定；b）精对中——稍微松开连接螺旋，移动基座，使仪器中⼼精确对准测站中⼼点，再拧紧连接螺旋。
2、DJ6即光学经纬仪构造与读数
）
（
）（
）。
6、DJ6光学经纬仪测微器的两种形式
（
）（
）。
7、经纬仪
D
根据水平角测量原理制造的测角仪器称为经纬仪。
经纬仪有两类：一类是游标经纬仪，另一类称为 光学经纬仪。此类经纬仪体积小、重量轻、密封 性能好、读数精度高、操作使用方便，故得到广 泛使用。
一般由照准部、度盘和基座三大单元构成。
一、DJ6级经纬仪的构造
（一）基座部分 由三角形的轴座、脚螺旋、连接板构成
(一)分微尺测微器读数方法
水平度盘
H
257
0
1
2
3
4
256
5
6
0
12
128
3
4
V
5
6
127
竖直度盘
0 12345 6
(二)单平板玻璃测微器
作业
1、经纬仪可分为（
2、经纬仪的组成是（
（
）。
Байду номын сангаас
3、经纬仪基座的组成（
（
）、（
4、经纬仪的度盘部分包括（
（
）、（
）（ ）（
）、 ）。
）。 ）
）、 ）。
5、经纬仪照准部的主要部件（
盘变位手轮的经纬仪就没有度盘离合器，两者取其 一。
4、竖直度盘
（三）照准部 照准部主要有望远镜、读数显微镜和照准部水准管。
二、DJ6级光学经纬仪的读数方法
在DJ6级光学经纬仪度盘的圆周上均匀地刻有 分划线。一般有360条或720条刻线两种规格。 前者每相邻两条分划线间圆弧所对的圆心角 值为10，后者为30'。一般将此角值称为度盘 分划值。在度盘上可以根据指标读出分划线 的注记数值。DJ6级光学经纬仪的测微器有两 种形式：分微尺测微器和单平板玻璃测微器。
DJ6经纬仪的认识与操作
水平度盘：玻璃制成，顺时针方向注记，0-360°；度盘轴盘：竖轴轴套的外面，绕
轴套旋转；基座由基座、角螺旋、连接板组成
5.DJ6型经纬仪功能
6.DJ6型经纬仪读数方法
教学
目标
能力目标
知识目标
1.能清楚经纬仪各部件、名称和作用
2.J6经纬仪读数
操作示范
分组演示
观察
15
操练
1.各小组进行DJ6型经纬仪基本操作练习
2.熟悉粗略对中、粗平、精平、精确对中、精平
巡查指导
仪器操练
学生操作
65
检查考核
1.调查学生完成本课项目情况
2.抽查学生对仪器结构的了解情况
3.抽查学生读数情况
提问
随机抽查
回答
10
总结
1.粗略对中、粗平、精平、精确对中、精平的操作细节及注意事项
1.重点：DJ6型经纬各部件的认知
2.难点：DJ6型经纬仪读数
通过反复练习实训项目
参考
资料
1.《工程测量》，石长宏、徐成主编，人民交通出版社
2.工程测量实训指导
二、教学设计
步骤
教学内容
教学
方法
教学
手段
学生
活动
时间
分配
复习
考勤
1.水准测量原理
2.水准测量的方法(闭合和附合)
设问
讲评
互相讨论
代表发言
5
告知
2.指出并纠正出现的问题
学生总结
教师归纳
代表
发言
10
布置作业
完成实训指导书
5
10、11 DJ6光学经纬仪的构造和DJ6光学经纬仪的读数装置和读数方法
任务 2.2 光学经纬仪、经纬仪的使用 2.2.2 DJ6光学经纬仪构造 2.2.3 DJ6光学经纬仪读数装置和读数方法
浙江广厦建设职业技术学院 工程测量课程组 张权
2.2.2 DJ6型光学经纬仪的构造
DJ6经纬仪的构造
经纬仪的技术参数
DJ2经纬仪
一 经纬仪的技术参数 表2-1
技术项目 DJ1 1 60mm 30倍 经纬仪等级 DJ2 2 40mm 28倍 DJ6 6 40mm 26倍
二. DJ6经纬 仪的构造
二.DJ6经纬仪的构造
照准部 水平度盘 基座
基座、照准部、水平度盘
DJ6级光学经纬仪
DJ6级光学经纬仪
1.基座
脚螺旋用于整平仪器
1、照准部(水平)制动、微动 2、望远镜(竖直)制动、微动
3、圆水准器 8/2mm； 管水准器 30/2mm 4、望远镜：2630 倍， 目镜调焦，物镜调焦， 粗瞄准器，十字丝
5.读数显微镜 6.竖盘部分
7.光学对点器 8.复测扳手或度盘变 换器
3.水平度盘
水平度盘
水平度盘由光学玻璃制成 .顺时针0°360°刻度；
0
2.仪器整平，水平度盘水平； 270 3.水平度盘与照准部相互脱离； 4.改变度盘位置，要使用复测 扳手或度盘变换手轮。
90 180
4.J6经纬仪 的 读数装置
一测回水平 方向中误差
望远镜有效 孔径不小于 望远镜放大 倍数不小于 水准管 水平度盘 分划值 垂直度盘
主要用途
6/2mm 20/2mm 30/2mm 10/2mm 20/2mm 30/2mm 二等平面控制 三、四等平面 图根控制测量 测量及精密 控制测量及 及 一般工程测量 一般工程测量 工程测量
DJ6型光学经纬仪及使用
3.水准管灵敏度 圆水准器: L´L´：τ=8′ 水准管: LL：τ=20″
4.读数系统反 光镜
读数显微镜测 微轮
2、度盘
❖ 包括水平度盘和竖直度盘， 用光学玻璃刻制而成。
❖ 水平度盘、竖直度盘最小分 划值： 1°或 30´
❖ 水平度盘转换装置： • 转盘手轮 • 复测扳手
• 水平度盘是0～360°顺时针刻划，水平度盘可以 变动，可用度盘变化手轮和度盘复测扳手。
• 竖直度盘是0～360°顺时针刻划和逆时针刻划两 种形式，竖直度盘和望远镜、读数显微镜结合在 一起，绕横轴进行转动。
3.基座 ❖ 三个脚螺旋——使仪器水平 ❖ 固定螺旋——固定照准部和基座
返回
读数装置和操作使用
水平度盘读数： 转动测微轮，使下
面指标线夹着某条分划 线，读L0＝ 92°00′ ；再读上面ΔL＝ 18′04″
L＝ 92º00´＋ 18´04″
＝92º18´04″
经纬仪的使用
❖ 经纬仪的使用包括 对中、整平、瞄准、读数四个步骤 。
❖ 首先目测大致对中， 大致整平，用脚螺旋使圆水准器气泡 居中。
单平板玻璃测微器
1.原 理 在指标线的光路上，安置一平 行玻璃板。 转动测微轮，使平行玻璃板转 动，使指标位移ΔL角度，显示出 来。 度盘最小分划值为30′。 分微式总长微30′，分成30个 大格，每大格为1′ 。每大格分 成3小格，每小格为20″ 。 直读20″ ，估读到5″ 。
2.读数方法
上面显示ΔL：指标线是单线; 中间竖盘L0 ：指标线是双线; 下面水平度盘L0：指标线是双线;
二、电子经纬仪：利用光电转换原理将通过度 盘的光信号转变为电信号，再将电信号转变 为角度值，并显示在屏幕上或者存储在仪器 中。
