菲格瑞思液位变送器的种类及使用
菲格瑞思智能旋进旋涡气体流量变送器介绍
气体流量变送器也是流量仪表的一种类型，每个流量仪表都有自己独特的特点，下面我们来看看智能旋进旋涡气体流量变送器。
智能旋进旋涡气体流量变送器采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。
广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
智能旋进旋涡气体流量变送器主要特点:1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4．特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。
5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
气体流量变送器标准装置功能特点准确度高、重复性好、稳定性好。
复检周期长(5年)。
检定口径大，检定流量大、被检表安装方便(全气动头控制)。
检定方式：手动检定或全自动检定。
全不锈钢管道，使用寿命长。
技术指标准确度±0.25％使用条件环境温度:-5℃～50℃相对湿度:5％～80％大气压力:86-106kPa气源：空气检定口径范围:DN25～DN400检定流量范围:1-8500m3/h可提供更大的检定口径和检定流量。
本文来自于北京菲格瑞思仪表有限公司。
液位变送器原理
液位变送器原理
液位变送器是一种用于测量和监测液体的高度或容器中的液位的仪器。
其原理基于液体的压力传递和物理性质变化。
液位变送器通常由两个主要部分组成：一个传感器和一个转换器。
传感器被安装在被测液体所在的容器上方，传感器的底部暴露在液体中。
当液体上升或下降时，传感器底部的压力也会相应地变化。
传感器利用压力传感器的原理来测量液体的压力。
一般来说，有两种常见的传感器类型：差压式和压力式。
差压式传感器通过测量液体底部和顶部之间的压力差来确定液体的高度。
压力式传感器则直接测量液体对传感器底部造成的压力。
传感器将测量到的压力信号转换成电信号，然后将其传送到转换器。
转换器是负责将传感器产生的低电信号转换为标准电信号的装置。
根据应用需求不同，转换器常见的输出信号类型包括模拟信号（如电流或电压）和数字信号（如数字通信协议）。
液位变送器的转换器通过比较传感器测得的压力信号与标定值或标准值来确定液位的高度。
转换器在标定过程中配置了零点和量程范围，以确保输出信号与实际液位高度一致。
总结起来，液位变送器的原理是通过将液体产生的压力信号转换为电信号，并进行处理和比较，从而实现对液体的高度或液位的测量和监测。
这种原理基于液体的压力传递和物理性质变化，为工业生产和自动化控制提供了重要的技术支持。

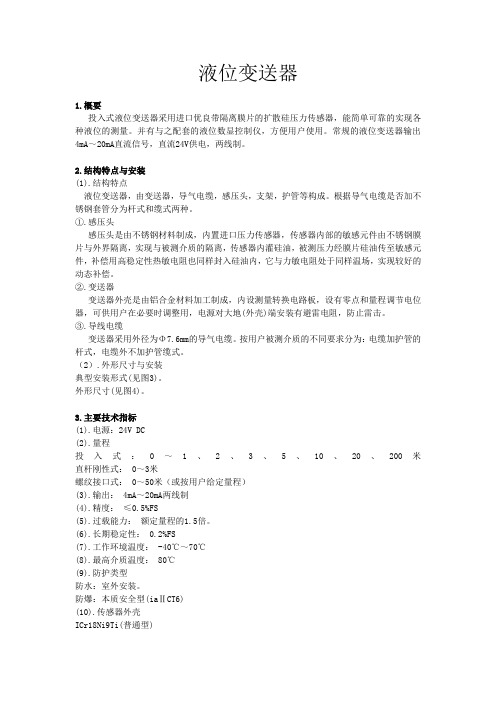

液位变送器
液位变送器1.概要投入式液位变送器采用进口优良带隔离膜片的扩散硅压力传感器，能简单可靠的实现各种液位的测量。
并有与之配套的液位数显控制仪，方便用户使用。
常规的液位变送器输出4mA～20mA直流信号，直流24V供电，两线制。
2.结构特点与安装(1).结构特点液位变送器，由变送器，导气电缆，感压头，支架，护管等构成。
根据导气电缆是否加不锈钢套管分为杆式和缆式两种。
①.感压头感压头是由不锈钢材料制成，内置进口压力传感器，传感器内部的敏感元件由不锈钢膜片与外界隔离，实现与被测介质的隔离，传感器内灌硅油，被测压力经膜片硅油传至敏感元件，补偿用高稳定性热敏电阻也同样封入硅油内，它与力敏电阻处于同样温场，实现较好的动态补偿。
②.变送器变送器外壳是由铝合金材料加工制成，内设测量转换电路板，设有零点和量程调节电位器，可供用户在必要时调整用，电源对大地(外壳)端安装有避雷电阻，防止雷击。
③.导线电缆变送器采用外径为Φ7.6mm的导气电缆。
按用户被测介质的不同要求分为：电缆加护管的杆式，电缆外不加护管缆式。
（2）.外形尺寸与安装典型安装形式(见图3)。
外形尺寸(见图4)。
3.主要技术指标(1).电源：24V DC(2).量程投入式：0～1、2、3、5、10、20、200米直杆刚性式： 0～3米螺纹接口式： 0～50米（或按用户给定量程）(3).输出： 4mA～20mA两线制(4).精度：≤0.5%FS(5).过载能力：额定量程的1.5倍。
(6).长期稳定性： 0.2%FS(7).工作环境温度： -40℃～70℃(8).最高介质温度： 80℃(9).防护类型防水：室外安装。
防爆：本质安全型(iaⅡCT6)(10).传感器外壳ICr18Ni9Ti(普通型)++++++--就地显示电源RL氟塑料（防腐型）测量膜片：316S电缆护管：不锈钢管ICr18Ni9Ti(粘稠高温介质)橡胶（导气电缆，水介质）聚丙稀塑料（油类，轻微酸，碱性介质）氟塑料管(酸碱及各种腐蚀性液体)变送器外壳：铝合金4.配线与调校(1).接线，如图1所示。
Fisher DLC3010 浮筒变送器的校验
5校验完成后，针对具体的测量场合将修改测量模式（液位还是界位）、过程液体的比重等参数。
6如果不能实现Min/Max or Two Point Calibration，可以先建立零点液位并捕捉零点（capture zero），然后在施加至少5%量程以上的液位点，进行增益调节（Trim Gain），具体菜单参见后附图菜单树。
仪表班组每日培训课题
课题：Fisher DLC3010浮筒变送器的校验
时间：2014年07月22日
出题人：吴亮
班组人员：
Fisher DLC3010浮筒液位变送器的安装与调试主要包含如下几个步骤：初始参数设置（Initial Setup）、耦合（Coupling）、校准（Calibration）。一般来说，现场整体安装的浮筒液位计初始参数已经设置，并且扭力杆与变送器已经耦合，现场可能常用到的是浮筒液位计的校验，本文主要描述DLC3010浮筒的校准过程。
本例采用给浮筒灌水施加液位的方法进行校验，故将比重设置为1.00。
1运行设置向导，确认所有传感器参数是否正确，菜单如下：
Configure > Guided Setup > Instrument Setup (2-1-1)
2将“PV”模式设置为液位，将“液位偏移”设置为0.00，将“比重”设置为测试液水的Байду номын сангаас重为1.00。这3个参数可在步骤1向导模式下确认参数时进行修改，也可以单独修改，菜单分别如下：
Configure > Manual Setup> Variables > Primary Variables > Change PV (2-2-2-1-2)
液位计分类、原理、技术参数及应用
液位计射频电容式液位变送器依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。
它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。
其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。
它可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的粘度、密度、工作压力无关。
磁浮子液位计一、概述UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计，可配置远传液位变送器，用以实现液位信号远传的数/模显示。
二、结构原理MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。
液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内三、主要技术参数1、量程：由测量范围H确定；2、误差：±10mm；3、输出信号4～20mA.DC（两线制）；4、负载电阻：≤550Ω；5、供电电压：24V.DC；6、出线口：M20×1.5（内）；7、环境温度：-40～+60℃；8、防爆等级：dⅡBT1-4；9、外壳防护等级：IP65。
四、磁浮球液位计特点磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
五、磁浮球液位计的应用主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
内浮式双腔液位计内浮式双腔液位计(粘稠介质液位计)，是采用加拿大JKS公司的技术，是一种针对高粘稠介质而研发的专用液位测量仪表。
该产品是在磁浮子液位计的基础上进行的技术升级，完全克服磁浮子液位计对粘稠介质长期以来测量不准确、腔体内部的液体与浮子粘附、维护困难等诸多弊病。
内浮式磁性液位计是一种双腔液位计，被测介质与磁性面板端的腔体隔离，容器端腔体内部与浮子经过特殊处理后，确保了浮子跟随液位的变化线性地传递给磁性面板，并清晰准确地指示出液位的高度。
液位变送器的应用场景
液位变送器的应用场景液位变送器是一种用于测量或监测液体水平高度的仪器设备。
它被广泛应用于各种场景，如工业生产、环境监测、水处理等领域。
本文将从几个方面介绍液位变送器的应用场景。
一、工业生产领域在工业生产中，液位变送器被广泛应用于液体储罐、反应釜、管道等设备中，用于实时监测液体的水平高度。
通过液位变送器，工作人员可以准确了解液体的储存量，及时采取相应的措施，以确保生产过程的正常进行。
液位变送器在石油、化工、制药、食品等行业中都有广泛的应用。
二、环境监测领域液位变送器还可以用于环境监测领域，例如水位监测、河流水位监测、水库水位监测等。
通过安装在河流或水库中的液位变送器，可以实时监测水位的变化情况，及时预警洪水等自然灾害，为相关部门提供重要的参考数据。
三、水处理领域在水处理领域，液位变送器也是一种重要的测量仪器。
它可以用于监测水池、污水处理设备、供水设备等的液位变化，以确保水处理过程的正常运行。
液位变送器的应用可以提高水处理的效率，减少水资源的浪费。
四、农业领域液位变送器在农业领域也有着广泛的应用。
例如，它可以用于监测农田灌溉的水位，及时调整灌溉设备的工作状态，以保证农田的正常灌溉。
此外，液位变送器还可以应用于温室、养殖场等场所，用于监测水位和液体的供给情况，为农业生产提供精确的数据支持。
五、能源领域在能源领域，液位变送器也扮演着重要的角色。
它可以用于石油、天然气等能源储存设备中，监测储罐的液位，以确保能源供应的稳定。
液位变送器还可以应用于发电厂、核电站等能源生产设施中，监测冷却液的液位，保证设备的正常运行。
六、交通运输领域液位变送器在交通运输领域也有一定的应用。
例如，在船舶中，液位变送器可以用于监测燃油、水位等，以确保船舶的正常运行。
在汽车、火车等交通工具中，液位变送器也可以用于监测燃油、润滑油等液体的储存情况，提醒驾驶员及时加油或维护。
液位变送器是一种十分实用的仪器设备，广泛应用于工业生产、环境监测、水处理、农业、能源和交通运输等领域。
液位变送器的工作原理
液位变送器的工作原理液位变送器是一种用于测量液体表面高度的仪器，它是工业自动化系统中常用的传感器之一。
液位变送器的基本原理是利用物理特性来测量液体的高度，并将其转换为电信号输出。
一、压力式液位变送器压力式液位变送器是最常用的液位测量装置之一，它利用液体压力的变化来确定液体表面的高度。
压力式液位变送器通常由压力传感器和转换器组成。
1. 压力传感器压力传感器是液位变送器的核心部件，它通过测量液体对传感器的压力来确定液位的高低。
压力传感器通常由一个敏感元件和一个导压管组成。
当液面升高时，液体压力作用在敏感元件上，导压管将压力传递给敏感元件，敏感元件将压力转换为电信号输出。
2. 转换器转换器接收来自压力传感器的电信号，并将其转换为标准的电流信号或电压信号。
转换器通常具有放大、滤波和线性化等功能，以确保输出信号的准确性和稳定性。
二、浮子式液位变送器浮子式液位变送器使用浮子的浮沉运动来测量液位的高度。
浮子通常通过一个绳索或链条与变送器连接，当液位升高或下降时，浮子会相应地上升或下降。
1. 浮子浮子通常由密度较小的材料制成，如塑料或泡沫。
当液位升高时，浮子会随液位上升，当液位下降时，浮子会随液位下降。
2. 传感机构传感机构是用于感知浮子位置的装置，通常由一根绳子或链条连接到浮子上。
当浮子上升或下降时，传感机构会相应地转动，将浮子位置转换为电信号输出。
3. 转换器转换器接收来自传感机构的电信号，并将其转换为标准的电流信号或电压信号。
转换器通常具有放大、滤波和线性化等功能，以确保输出信号的准确性和稳定性。
三、容积式液位变送器容积式液位变送器利用容器内液体的体积变化来测量液位的高低。
容积式液位变送器通常由液体容器、传感器和转换器组成。
1. 液体容器液体容器通常是一个封闭的容器，容器内充满待测液体。
容器通常具有刻度线或液位标记，用于读取液面高度。
2. 传感器传感器用于检测液体容器内液体的体积变化。
传感器通常由一个敏感元件和一个测量装置组成。
液位计分类、原理、技术参数及应用
液位计射频电容式液位变送器依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。
它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。
其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。
它可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的粘度、密度、工作压力无关。
磁浮子液位计一、概述UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计，可配置远传液位变送器，用以实现液位信号远传的数/模显示。
二、结构原理MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。
液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内三、主要技术参数1、量程：由测量范围H确定；2、误差：±10mm；3、输出信号4～20mA.DC（两线制）；4、负载电阻：≤550Ω；5、供电电压：24V.DC；6、出线口：M20×1.5（内）；7、环境温度：-40～+60℃；8、防爆等级：dⅡBT1-4；9、外壳防护等级：IP65。
四、磁浮球液位计特点磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
五、磁浮球液位计的应用主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
内浮式双腔液位计内浮式双腔液位计(粘稠介质液位计)，是采用加拿大JKS公司的技术，是一种针对高粘稠介质而研发的专用液位测量仪表。
该产品是在磁浮子液位计的基础上进行的技术升级，完全克服磁浮子液位计对粘稠介质长期以来测量不准确、腔体内部的液体与浮子粘附、维护困难等诸多弊病。
内浮式磁性液位计是一种双腔液位计，被测介质与磁性面板端的腔体隔离，容器端腔体内部与浮子经过特殊处理后，确保了浮子跟随液位的变化线性地传递给磁性面板，并清晰准确地指示出液位的高度。
液位变送器的工作原理
液位变送器的工作原理液位变送器是一种常用的测量仪器，用于测量容器或管道中液体的液位高度。
它通过传感器将液位信号转换为标准的电信号输出，以便于监测和控制过程。
液位变送器的工作原理可以分为以下几个方面。
一、浮子式浮子式液位变送器是一种常见的液位测量装置，它通常由浮子、浮子轴、磁耦合器和传感器等部分组成。
其工作原理如下：1. 当液位上升时，浮子也随之上升，通过浮子轴与磁耦合器相连，使磁耦合器转动。
2. 磁耦合器上的磁体转动会引起传感器内部的磁场变化，从而产生电信号。
3. 传感器将电信号转换为标准的电流或电压输出，用于监测和控制液位。
浮子式液位变送器适用于液位变化较大、粘度较小的介质测量，如水、石油等。
二、压阻式压阻式液位变送器利用压力传感器测量液体压力的变化来间接测量液位高度。
其工作原理如下：1. 将液位变送器连接到容器底部，并与容器内的液体保持连通。
2. 当液位上升时，容器内液体的压力也会随之增加。
3. 压阻式液位变送器测量压力传感器中的压力变化，并将其转换为相应的电信号。
4. 传感器将电信号输出到显示装置或控制系统，实现液位的监测与控制。
压阻式液位变送器适用于测量介质较为复杂、温度较高的液体。
三、电容式电容式液位变送器利用电容的变化来测量液体的液位高度。
其工作原理如下：1. 液位变送器中设置有两个电极，它们与容器内的液体保持直接接触。
2. 当液位上升时，液体与电极之间的电容值会随之变化。
3. 通过测量电容的变化，电容式液位变送器可以确定液体的液位高度。
4. 将电容式液位变送器转换为相应的电信号输出并传输，以实现对液位的测量和控制。
电容式液位变送器适用于测量各种液体介质的液位，具有精度高、稳定性好的特点。
四、超声波超声波液位变送器是一种通过测量声波传播时间来测量液位高度的装置。
其工作原理如下：1. 发射器发射一束超声波信号，并由液面反射回来。
2. 接收器接收到反射回来的超声波信号，并测量其传播时间。
投入式液位变送器的使用技巧
投入式液位变送器的使用技巧投入式液位变送器，简称液位变送器，是一种用于测量液体或固体粉料等散体物料的液位变化的仪器设备。
液位变送器广泛应用于冶金、化工、环保、电力等行业，在现代工业生产中起着非常重要的作用。
以下是液位变送器的使用技巧：选择正确型号根据所需监测液体的性质、环境的条件和输出信号的要求等因素，选择适合的液位变送器型号。
市场上液位变送器的种类繁多，如排浪管式、光纤式、压阻式、超声波式等，应根据具体情况进行选择。
安装仪器时的注意事项1.安装位置选择：液位变送器应安装在液体静水面以下，且与液体静水面垂直。
在使用过程中，应避免遮挡并确保液位变送器周围的空气流动稳定。
2.安装定位：液位变送器的位置应安置固定，防止设备被振动。
安装时，可设置支架或安装托架，以确保液位变送器的稳定性。
3.连接电缆：正确连接电缆和传感器，保证其在安装过程中不受损坏。
在操作中，应特别注意防止线路短路或漏电等事故发生。
常见故障及解决方法1.壳体开裂或密封不严：检查外观，确保液位变送器完好无损。
若液位变送器外表出现开裂或密封不严的情况，应立即更换或修理。
2.输出信号不稳定：如液位变送器显示频繁波动或输出信号异常，可考虑调整压力范围或进行重新校准。
如果以上方法无法解决问题，建议联系专业技术人员进行维修。
3.液体波浪或气泡影响精度：若液位变送器监测的液位中存在浪涌或气泡，应考虑增加滤波设备或调整测量范围，以确保精度和可靠性。
液位变送器的使用技巧涵盖了选择正确型号、安装仪器时的注意事项和常见故障及解决方法等方面，希望能够对读者有所帮助。
在使用中，还应注意遵守相关安全规范和操作要求，确保设备的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液位变送器是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生
压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
我们都知道液位变送器的种类有很多种，下面为大家介绍比较常见的三种液位变送器。
1、浮球式液位变送器
浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成。
一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动。导管内装有测
量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子
单元转换成4～20mA或其它标准信号输出。该变送器为模块电路，具有耐酸、防潮、防震、
防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最大电流不超过28mA，
因而能够可靠地保护电源并使二次仪表不被损坏。
2、浮简式液位变送器
浮筒式液位变送器是将磁性浮球改为浮筒，它是根据阿基米德浮力原理设计的。浮筒式
液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的。它在工作
时可以通过现场按键来进行常规的设定操作。
3、静压或液位变送器
该变送器利用液体静压力的测量原理工作。它一般选用硅压力测压传感器将测量到的压
力转换成电信号，再经放大电路放大和补偿电路补偿，最后以4～20mA或0～10mA电流方
式输出。
正确的使用方法：
一、最好选择稳压电源单独供电。电源的稳定性影响着变送器的性能指标，最好将其误
差控制在变送器允许误差五分之一以下。对于有特殊供电要求的产品，必须接特殊电源。
二、液位变送器信号线要采取带屏蔽的电缆，防止电磁波干扰。
三、按照正确的接线方法连接变送器，其通电时间要在十五到三十分钟。
四、如果液位变送器安装在水池、水塔等场合，可以将它的探头沉于水底，远离水流速
过快的位置。
五、在有潜水泵等大波动场合使用的液位变送器安装最好使用插钢管的办法，钢管要固
定牢固，钢管上每隔一段距离要开一个孔，钢管位置要远离进出水口。
六、接线盒要固定牢固，或装个固定的支架，要防于干燥、遮荫的地方，不能被雨淋
七、保护好通气电缆，不可以弯折或堵住，更不能损坏，多余的电缆可以在附近盘起来。
八、室外安装的液位变送器还要采取防雷措施。
液位变送器主要应用于工业现场液位测量与控制、城市供水及污水处理石油、化工、电
厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
上述内容就是我们对菲格瑞思液位变送器的知识介绍，若您对菲格瑞思感兴趣的话，可
以通过我们的官方网站来进一步地了解相关的内容，我们的网址是：北京菲格瑞思仪表有限
公司http://www.fege.cn。
