KeMotion控制系统及开发
KeMotion控制系统及开发KeMotion r5000系列控制器是一套完整的面向多轴运动控制系统软硬件模块化控制器。
硬件包括由Keba公司设计的KeMotion控制器，以及各种外围模块组成，它们通过以太网或总线的形式与控制器连接，实现面向各种应用的搭配。
软件方面，Keba公司也提供了一套完整的用户操作、诊断、开发工具等软件工具集。
Keba公司提供的机器人控制系统解决方案的架构可以如下图0-1所示。
图0-1 系统架构一、KeMotion系统硬件结构Keba公司的KeMotion控制器是一套包含了完整软硬件的运动控制系统，如下图1-1所示。
图1-1 KeMotion控制器结构焊接机器人所使用的几个主要的模块如下所述：图1-2 CPU模块CPU：CPU部分是系统的核心目前焊接机器人使用的是KeMotion r5000系列的CP252/X CPU 模块（如图1-2，使用的是定制的基于Intel x86嵌入式微处理器），其上运行的是VxWorks实时操作系统。
控制器带有CF卡，OS和应用软件以及系统的数据都存在里面。
系统中同时安装了RC机器人控制系统和软PLC控制系统两套软件。
它们同时运行，通过共享内存块的方式进行通信。
RC部分负责运动控制，软PLC部分负责电气逻辑和实时外部信号采样处理工作，通过与RC通信，还可以扩展成为系统的主控部分，对运动控制过程进行控制。
KeDrive D2伺服驱动器：通过SERCOS III总线与控制器连接，系统采用的I/O模块是FX271/A SERCOS III 接口模块。
每个单元都可以独立控制伺服，包括位置、速度、加速度和电流的控制。
Ketop示教器手持终端（KeTop示教器，图1-4）：其上运行的是基于WinCE的嵌入式系统，通过以太网与控制器连接通信，在局域网内有自己的IP，相当于一个独立的终端，由于是基于OS的所以可以使用路由连接，提供对TCP等协议的支持。
可以通过手持终端连接至控制器控制系统的运动，作为机器人操作手持设备，可以编写终端用户程序，对机器人示教操作、手动操作，监视运动状态。
系统扩展扩展I/O模块：由于KeMotion控制系统采用的是模块化的方式构建，所以可以方便的外扩I/O模块进行功能扩展，提供插槽式的K-BUS连接。
其中可以扩展支持各种总线（CAN、Sercos、Profibus）的模块，以及模拟量或者数字量的输入输出模块，如图1-5所示。
现在的Kemotion r5000控制系统的扩展I/O配置如下：CP252/X CPU module；DM272/A Digital Input / Output Module；DO272/A Digital Output Module；FX271/A SERCOS III Interface Module；AM280/A Analog Input/Output；PC：通过以太网和控制器连接在同一局域网内，可以登录到控制器系统内部修改系统文件；可以模拟手持终端控制控制系统，但在同一时刻只有一个人具有修改终端用户程序的权限；通过编辑程序的应用程序连接正在运行的控制器，调试、仿真程序；通过PC机上编写的OPC客户端连接控制器提供的OPC服务器，读写数据，实现控制。
可见，控制调试方法多样，满足各种需求，方便扩展。
KeMotion控制系统的硬件结构，如控制器，伺服驱动器，IO模块完全实现了模块化，各模块之间通过标准的网络或总线进行连接通信，同时提供了可扩展安全控制器的功能。
以上设备的连接和调试没有参与，细节上的东西了解不多。
二、KeMotion系统软件结构KeMotion控制系统软件结构如下图2-1所示，可以看成三个部分：控制器上运行的控制系统软件、手持终端上运行的监控、操作、诊断软件和PC上运行的编程开发工具软件和监控、操作、诊断程序。
KeMotion控制系统软件结构1．控制器上的软件控制系统软件的核心部分是运行在控制器硬件平台（x86嵌入式微处理器）上一整套软件。
自底向上的看，首先底层的OS是VxWorks实时操作系统，这为系统的实时性和可靠性提供了一个基础，同时也为应用软件提供运行环境。
VxWorks中运行了两套软件，分别是Robot Control和Soft PLC，它们组合在一起构成了控制系统软件的核心。
其中Robot Control是负责机器人的运动控制，包括机器人的轨迹规划和插补操作，而Soft PLC则负责外围信号采样、逻辑控制等功能。
RC和PLC 两者可以通过共享内存的方式进行数据交换，所以PLC可以通过RC-Interface 对机器人运动控制，这时可以把PLC看作是主控制器（软件意义上的），同时RC也可以通过与PLC的接口了解机器人各个轴的情况，也可以根据PLC计算的偏差进行坐标系的修正等，它们之间的接口如图2-2所示。
RC和PLC关系从软件开发的角度，可以把OS、RC和 PLC软件看作是系统的固件，开发者只需要了解程序与固件的接口，以及各个控制软件之间的接口，这样就可以简化系统的软件结构。
再向上看，就是具体的应用程序了，Robot Program是运行在RC（Robot Control）中的程序，PLC应用程序是运行于Soft PLC中的程序。
其中Robot Program是机器人运动控制的程序，在Robot Control中可以运行使用KAIRO 编程语言编写的机器人运动控制程序。
KAIRO语言是Keba公司专门为机器人操作者设计一种编程语言，是一种简单可靠的运动控制语言，利用KAIRO语言中的终端用户指令集，终端用户可以很容易的创建机器人运动控制程序。
KAIRO编程语言属于终端用户程序语言（end user level language），所以程序的语法较简单，只要有一定的编程基础，基本上可以较快的熟悉。
主要的指令包括了基本的运动指令、设置指令、系统功能、数学函数、流程控制和I/O设备读写等。
除了流程控制指令外，其余部分的指令大多是一些基本的功能块。
一般来说这些功能指令被称为“宏(Macro)”，相当于TeachTalk中的Routine，或者可以看成是一个功能块。
所以可见这个指令集是开放的，随时可以通过TeachTalk编写相应的Macro来扩展。
在PC上使用TeachTalk编程语言在Keba提供的开发工具teachedit中进行二次开发，就是所谓的专家编程，这里下节会仔细说明二次开发的方法。
综上所述，RC应用程序大体可以看成两层，上层是End User程序，是终端用户编写的程序；下层是Expert程序，可以是系统固件中的一些基本指令或者是自己开发的功能。
RC部分程序的结构可以如图2-3所示。
RC部分程序结构另一个PLC Application程序，也就是PLC的应用程序，主要工作是对外部逻辑信号的采样、处理，并在PLC和RC之间交换数据。
比如可以用来处理焊接电流信号，获取跟踪偏差参数给RC进行纠偏。
此外PLC程序还可以通过特定的接口控制RC部分，如图2-4。
PLC部分的工作主要是配置和逻辑控制，配置包括：配置任务、配置I/O、配置伺服、配置机器人轴参数；逻辑控制程序部分则负责数据的采样计算处理、机器人轴伺服驱动输入输出控制、I/O系统输入输出控制。
PLC通过和RC的配合最终实现完整的自动焊接过程控制。
PLC通过RC Interface控制RCRC接口中包括了一系列可用服务，这些服务可以通过RcInterface.lib和Rc.lib调用。
以下是一些服务：1) Controlling the RC:● Loading/unloading and starting/stopping motion programs● Jogging● Switching the robot on/off● Reading/writing positions2) Exchange of cyclic process data between RC and PLC:● Logic IOs (DI, DO, AI, AO, WI (Word), WO (Word)), 32 each● Axis position etc.● Call of RC interpolator● Main Mode Manager● Handheld terminalKeba公司的IEC开发环境KeStudio U3是从通用的CoDeSys开发工具二次开发而来，可以使用IEC 61131-3标准编程语言开发应用程序。
2．手持终端上运行的软件手持终端是一个基于WinCE的嵌入式系统，其中运行的工具软件TeachView是一个监控、操作、诊断机器人运动的软件。
操作者可以在手持终端中使用KAIRO语言编写Robot程序，这就是前面所述的运行在RC中的机器人控制程序。
通过手持终端，不但可以运行程序，还可以随时修改程序、监控变量，或者手动操作机器人运动，也可以进行机器人的示教。
3． PC机上的软件PC机上的工具软件Teachedit和KeStudio分别为RC程序和PLC程序的编程工具。
Uos和Scope为控制系统监视诊断工具，Uos显示VxWorks的变量信息，Scope图形仿真控制系统的运动过程，并能读取在控制器中设定显示的变量，并将其图形图表化显示。
Teachview为终端用户操作软件，它不但可以安装在手持终端上，还可以安装在PC上，它们发挥同样的作用，需要注意的是teachview与控制器的连接是互斥的，所以同时只能有一个终端与控制器连接通信。
以上对KeMotion控制系统的软件结构进行了简述，下面说明的是KeMotion控制系统的软件开发过程。
三、KeMotion系统软件开发Keba公司为KeMotion控制系统提供了一套完整的开发工具，包括RC和PLC程序开发的编程环境teachedit和Kestudio，还有运行于手持设备和PC上的teachview以及运行于PC端的各种监控、诊断和仿真软件。
1． Robot Control软件开发在Robot Control中运行的程序是机器人的运动控制程序，Robot Control系统具备了完整的机器人运动控制功能。
RC和PLC之间有RC-Interface接口库联系，所以外部的PLC程序可以通过RC接口控制RC，从而拥有控制机器人的能力。
一般Robot程序开发可以分为两个层面，一层是终端用户级，另一层是专家级。
终端用户程序是终端用户运用KAIRO编程语言编写的应用程序。
终端用户程序可以在手持终端上编写，也可以在PC上使用开发工具TeachEdit编写或者PC上的TeachView也可以编写。
基本macro 的功能大致可以分成如下几种：1) 移动机器人到一定的位置，可以使用轴位置或者笛卡尔坐标位置；2) 设置机器人运动动态参数，比如速度、加速度和跃度(jerk)等；3) 路径重叠参数；4) 设置位置和时间触发；5) 基本数学函数指令；6) 设置和读取数字IO；7) 设置和读取模拟IO；开发者可以使用TeachTalk编程语言在PC上使用TeachEdit开发工具进行专家编程，使用TeachTalk语言编写功能宏（macro）提供给终端用户使用。
科迈控制器IG-NT简易操作手册
©jones-香港钟氏工程有限公司
IGS-NT-2.4-Operator guide.pdf
电话：+852-27930726
8
模式以及功能应用
IG-NT 有四个工作模式： 1、在 SPTM 软件模式里面有：关----手动----自动-----测试； 2、在 SPI 软件模式里面有： 关----手动----自动； 3、模式的选择按钮请使用 MODE→ 或者 ←MODE .
Nt 系统控制器装有一个强大的图像显示装置，直观的操作符合及线条图形。控制器具 有高功能及新标准的性能。
该控制器能自动起动发电机组，GCB 合闸，当所有条件得到满足，然后停止对发动机 的外部信号或按下按钮。
与市电并联运行可以不用增加 HW 都是非常好的，正向和反向同步，市电保护包括矢量 改变，负载和功率因数调节，接地故障保护的主要是提供职能。支持国外的同步器和负载分 配器。
6、STOP
在手动模式里的发电机组停止按钮
7、MCB ON/OFF 在手动模式里的市电开关的合闸（同步）/分闸按钮
8、GCB ON/OFF 在手动模式里的发电机组开关的合闸（同步）/分闸按钮
9、ESC
位置 显示屏幕 故障清单 设定选项 设定值 历史记录
作用 到菜单屏幕 到菜单屏幕里面的设定选项点的一览表 改变设定值 到菜单屏幕
发电机功率 有功功率 （总功率和相的功率) 功率因素 （总功率因素和相的功率因数） 无功功率 KVAr （总无功功率和相得无功功 率) 视在功率 （总的和相的）
发电机功率 有功功率 （总功率和相的功率) 功率因素 （总功率因素和相的功率因数） 无功功率 KVAr （总无功功率和相得无功功 率) 视在功率 （总的和相的）
IG-NT 界面操作说明
基于PC的开放式多轴运动控制系统开发
2 开放式数控技术中层次化体系结构和二次开发平台的研究 3 用LabVIEW开发SDH/PDH远程测试系统 4 机械CAD的可视化开发模型及支持环境 5 CAPP系统的开发应用 数控机床网提供机床产品列表：数控机床|苏州宝玛|数控车床|线切割机床|数控切割机|电火花数控快走丝线切割机床|电火花数控慢 走丝线切割机床|电火花机|电火花成型机|电火花高速小孔加工机|数控铣床|加工中心，欢迎咨询订购！

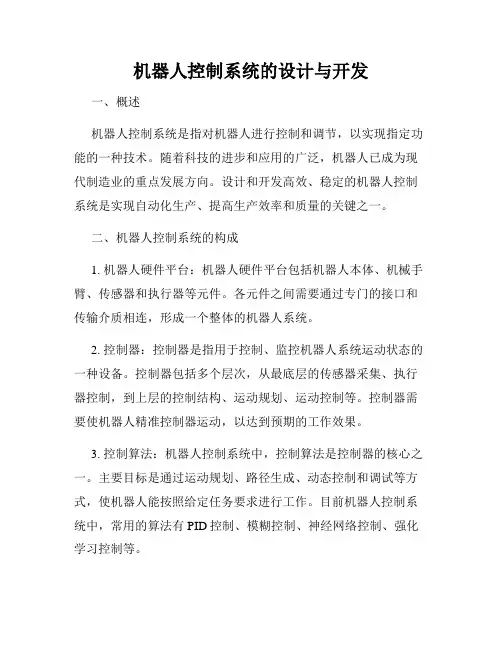

机器人控制系统的设计与开发
