高频高压发生器50kW
2.1.1.1 配置：
2.1.1.1.1 高频高压发生器：50kW；数量：1。
2.1.1.1.2 操作键盘：液晶显示；数量：1
2.1.1.1.3 控制电缆：8m；数量：1。
2.1.1.1.4 高速球管：50kW；数量：1。
2.1.1.1.5 非晶硅DR板：17″×17″；数量：1。
2.1.1.1.6 DR专用滤线栅：80LP/cm；数量：1。
2.1.1.1.7 球管支柱/摄影床：多功能；数量：1。
2.1.1.1.8 图像采集微机：数量：1。
2.1.1.1.9 图像诊断微机：数量：1。
2.1.1.1.10 采集显示器：1M19″液晶显示器；数量：1。
2.1.1.1.11 诊断显示器：2M黑白液晶显示器；数量：1。
2.1.1.1.12 采集软件：DR专用；数量：1。
2.1.1.1.13 诊断软件：DICOM图像通用；数量：1。
2.1.1.1.14 高压电缆：12m；数量：2。
2.1.1.1.15 语音传输装置：双向传输；数量：1。
2.1.1.1.16 医用干式激光打印机：数量：1。
★2.1.1.2 非晶硅DR采集板（整板非拼接）灰阶深度14bit。
2.1.1.2.1 采集矩阵：≥3K×3K。
★2.1.1.2.2 像素间距：≤139um。
★2.1.1.2.3 采集尺寸：≥17″×17″。
2.1.1.2.4 分辨率：3.4LP/cm。
2.1.1.3 高压发生器：
★2.1.1.3.1 逆变频率：≥200kHz。
2.1.1.3.2 功率：≥50kW。
2.1.1.3.3 输出电压：≥150kV。
2.1.1.3.4 最大毫安秒：≥630mAs。
2.1.1.3.5 最短时间：≤1ms。
2.1.1.4 高速球管：
2.1.1.4.1 焦点功率：小焦≥27kW；大焦≥75kW。
2.1.1.4.2 焦点尺寸：≤0.6mm/1.2mm。
2.1.1.4.3 阳极转速：≥8100转/分。
2.1.1.4.4 靶面热容量：≥300Khu。
2.1.1.4.5 管球散热率：667HU/S。
2.1.1.5 球管支柱/摄影床
2.1.1.5.1 X管球运动范围：垂直移动行程1500mm，机头旋转±90º。
★2.1.1.5.2 X管球吊架运动范围：移动行程≥2000mm，立位胶片距SID：≥1800mm
2.1.1.5.3 探测器运动范围：垂直移动行程，450-1850mm；各项运动控制方法：电动、手动。
★2.1.1.5.4 探测器旋转范围：旋转角度±90º，管球与探测器有自动同步跟踪对准功能。
2.1.1.5.5 滤线栅：栅密度≥80LP/cm；栅比≥10：1。
2.1.1.5.6 准直仪亮度：≥180Lux。 2.1.1.5.7 摄影床床面纵向移动范围：≥600mm。
2.1.1.5.8 摄影床床面横向移动范围：≥240mm。
★2.1.1.5.9 机架系统有立位、卧位一键运行功能键。
2.1.1.6 图像采集微机：
2.1.1.6.1 操作系统：Windows（正版）。
2.1.1.6.2 CPU：双核PⅣ≥2.9G。
2.1.1.6.3 硬盘：≥320G具有SCSI接口通道。
2.1.1.6.4 内存：≥2G。
2.1.1.6.5 刻录：DVD。
2.1.1.6.6 软驱：3.5″。
2.1.1.6.7 USB接口：≥2个。
2.1.1.7 采集显示器：
2.1.1.7.1 分辨率：1280×1024。
2.1.1.7.2 对比度：600：1。
2.1.1.7.3 尺寸：19″。
2.1.1.7.4 亮度：300cd/m2。
2.1.1.8 采集软件：
2.1.1.8.1 采集图像显示速度：≤5s。
2.1.1.8.2 采集软件要求：图像采集控制（漂移图、增益图和标准图）、坏点校正＋图像缝合、时序控制、对图像采集进行控制、测试与定标、图像标准化、漂移校准和增益校准、DR板接缝校正、通过键盘输入病人信息、数据字段包括、病人姓名（如果不添则系统提供默认）、病人ID、出生年月、年龄、诊断ID、ACCESSION编号、诊断医生、投照医生、诊断描述、身体部位、附加信息、送诊部门、入院编号、图像数据和图像编号由程序产生、下拉列表便于医生输入数据、显示图像上的文本和测量数据、各种图像操作工具、灰度反转（负像）、移动图像、缩放图像、放大镜、插值、复位、自动窗宽窗位、手动窗宽窗位、通过鼠标缩放图像、测量直线、灰度统计（直方图统计）、针对不同的用户可自定工具条、对图像存储视为GSPSS对像进行存储、DICOM图像发送功能、由授权的用户通过配置菜单对DICOM设备进行配置，包括端口和AET、使用DICOM存储协议来保证对采集到的图像存储时的数据安全性、为了显示的一致性，GSPSS和图像同时传送、图像可以手动或自动向一个或多个预设好的目标机传输、检索远程的DICOM AET、和远程的AET进行DICOM数据传输、可以通过屏幕监控传输进度等，免费开放所有DICOM模块。
2.1.1.9 图像诊断微机：
2.1.1.9.1 操作系统：Windows。
2.1.1.9.2 CPU：双核PⅣ≥2.9G。
2.1.1.9.3 硬盘：≥320G，具有SCSI接口通道。
2.1.1.9.4 内存：≥2G。
2.1.1.9.5 刻录：DVD。
2.1.1.9.6 USB接口：≥2个。
2.1.1.10 诊断液晶黑白显示器： 2.1.10.1 符合DICOM PART#14的标准；专用显卡，输出≥10bit；支持SBC功能（3万—10万小时不变）；具有环保、电磁学相关认证；医疗行业认证（美国FDA510（K）认证；欧盟uL认证；中国ccc认证）；具有液晶屏的保护板；显示器背面有光学传感器接口，可以接入光学传感器进行校正。
2.1.10.2 分辨率：2MP
2.1.10.3 对比度：800：1
2.1.10.4 尺寸：20″
2.1.10.5 亮度：800cd/m2
2.1.10.6 显示方式：横向/纵向
2.1.10.7 背景色：蓝色调
2.1.1.11 诊断软件：
2.1.1.11.1 诊断软件功能：注释（标注）、任意旋转、使用层叠模式排列子窗口、自动隐藏工具条、自动ROI窗口工具、自动窗宽窗位调整、边缘增强、经DICOM网络导出影像、全屏显示、联结图像系列、高级测量：使用像素校准、高级测量：不使用像素校准、远程数据访问（数据库切换）、查看状态（手动修改）、自定义复读工具条、自定义鼠标右键、保存图像显示参数、遮幅与背景遮幅、层叠显示模式、检查影像等。
2.1.1.12 医用干式激光打印机主要技术参数：
2.1.1.12.1 成像方法：激光成像。
2.1.1.12.2 适用胶片：干式胶片35×43cm(14″×17″)，14″×14″，25.7×36.4cm，25.4×30.5cm（10″×12″），20.3×25.4cm（8″×10″）。
2.1.1.12.3 胶片装载：明室装片。
2.1.1.12.4 胶片槽：最多2个。
2.1.1.12.5 处理能力：160张／小时。
2.1.1.12.6 首次输出所需时间：＜90秒(14″×17″)。
2.1.1.12.7 灰度分辨率：14bits。
2.1.1.12.8 最小像素：≤50微米。
2.1.1.12.9 输入接口：DICOM接口。
2.1.1.12.10 图像内存：标准256MB（最大512MB）。
2.1.1.12.11 密度调整：自动密度修正。
2.1.1.12.12 外形尺寸：600×585×1040mm／600×585×1340mm。
2.1.1.12.13 重量：130千克（无分片器）。
2.1.1.12.14 胶片灰雾度：24BIT。

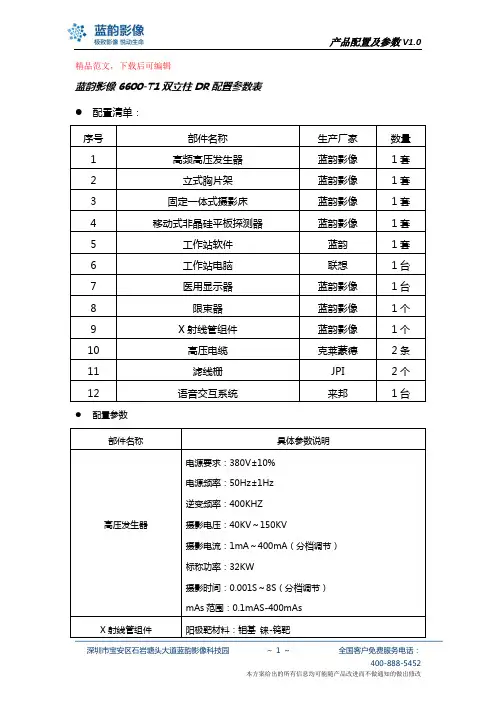

6600-T1双立柱DR配置清单及参数(精编文档).doc
产品配置及参数V1.0
深圳市宝安区石岩塘头大道蓝韵影像科技园 ~ 1 ~ 全国客户免费服务电话：400-888-5452
本方案给出的所有信息均可能随产品改进而不做通知的做出修改 精品范文，下载后可编辑
蓝韵影像6600-T1双立柱DR配置参数表
配置清单：
序号 部件名称 生产厂家 数量
1 高频高压发生器 蓝韵影像 1套
2 立式胸片架 蓝韵影像 1套
3 固定一体式摄影床 蓝韵影像 1套
4 移动式非晶硅平板探测器 蓝韵影像 1套
5 工作站软件 蓝韵 1套
6 工作站电脑 联想 1台
7 医用显示器 蓝韵影像 1台
8 限束器 蓝韵影像 1个
9 X射线管组件 蓝韵影像 1个
10 高压电缆 克莱蒙德 2条
11 滤线栅 JPI 2个
12 语音交互系统 来邦 1台
配置参数
部件名称 具体参数说明
高压发生器
电源要求：380V±10%
电源频率：50Hz±1Hz
逆变频率：400KHZ
摄影电压：40KV～150KV
摄影电流：1mA～400mA（分档调节）
标称功率：32KW
摄影时间：0.001S～8S（分档调节）
mAs范围：0.1mAS-400mAs
X射线管组件 阳极靶材料：钼基 铼-钨靶 产品配置及参数V1.0
深圳市宝安区石岩塘头大道蓝韵影像科技园 ~ 2 ~ 全国客户免费服务电话：400-888-5452
本方案给出的所有信息均可能随产品改进而不做通知的做出修改 管电压范围：40~150kV
焦点尺寸：0.6/1.2mm
功率：20/50kW
旋转速度：2800rpm
阳极热容量：200kHU
靶角：12°
移动式平板探测器 成像介质：非晶硅+碘化铯
成像尺寸：17*17寸
像素：940万
像素尺寸：139 μm
常规空间分辨率：3.7lp/mm
填充因子：100%
A/D输出：14bit
大型数字化X光机(DR)技术参数
大型数字化X光机（DR）技术参数
序号 数字化X射线诊断设备技术规格
1 数字化平板探测器
1.1 探测器类型：非晶硅 单元尺寸≤143um 整板结构
*1.2 有效范围≥14”×17” 检测矩阵≥700万像素
*1.3 动态范围≥14bit
1.4 曝光至图像的预示时间：≤5s
1.5 空间分辨率≥3.4LP/mm
1.6 自然冷却，无风冷、水冷等任何冷却装置
2 X光球管
2.1 功率≥78KW
2.2 阳极热容量≥300KHU
2.3 球管阳极旋转速度≥8000rpm
2.4 双焦点≤0.6mm（小焦点）/1.2mm（大焦点）
2.5 管电压范围：40-150KVP
3 高频逆变高压发生器
*3.1 输出功率≥50KW，最大管电流≥630mA
*3.2 高频≥100KHZ
3.3 输出电压：40-150KV
3.4 最大电流时间乘积≥630mAs
3.5 最短曝光时间≤1ms
3.6 人体器官程序摄影（APR）≥700种
3.7 预留计算机通信接口，可与数字系统集成
*4 悬吊支撑装置
4.1 升降钢圈式弹簧装置
4.2 3-D移动吊架自由垂直伸缩和平衡装置，手动或电磁制动
4.3 球管垂直运动≥150cm
4.4 纵向方向≥349cm，横向方向≥210cm
4.5 球管绕垂直轴旋转：+200°/ -135° 或 +150°/-150°
4.6 球管绕水平轴旋转：+120°/ -200° 或 +150°/-150°
4.7 具有照射野自动跟踪系统，升降胸片架定位时，拉杆式电位器 定位球管与探测器中心同步对中。
5 立式升降胸片架
5.1 立柱高度≥200cm
5.2 探测器运动范围≥127cm 5.3 探测器旋转角度≥－20°～＋90°
5.4 探测器中心最低离地距离≤47cm
6 活动担架床
6.1 配有万向轮，可自由移动
6.2 床面尺寸≥200×74cm
7 采集工作站
适合动态平板DR的黄金功率的分析
适合动态平板DR的黄金功率的分析
平板DR是医院放射科必不可少的设备，如今动态平板DR因其功能的多样性逐渐成为医院采购的首选。那么以前的平板DR和动态平板DR相比的最主要的区别有哪些呢？
平板DR 动态平板DR
高压输出功率 32kw/50kw 63kw以上
阳极热容量 230khu 300khu以上
成像装置 平板探测器 动态平板探测器
临床功能 拍片 拍片、透视、造影
出图类型 静态X光片 静态X光片+动态视频
功能类比 照相机 照相机+摄像机
从上表我们可以看到两者区别除了功能不同之外，因为要匹配透视和造影，动态平板DR相关部件的参数都得到了整体提升，其中变化最大的是高压输出功率。
今天我们就着重来讲一下为什么动态平板DR需要的输出功率比常规平板DR高，选用多大的功率比较合适。
对于高压发生器我们可以简单理解为“发生高压器”，其为发射X光的球管提供超高电压的电能，也就是给球管和整机提供“能量”的。我们在选购DR的时候经常会看到32Kw、 50Kw这样的参数，指的就是高压的输出功率。
功率 = 电压 x 电流
电压和电流与功率都是正相关的，而电压和电流都是影响整机的重要参数，因此功率能在整体上反应高压性能的优劣。一般来说，输出功率在一定的范围内越高越好，输出功率越高，整机性能更加稳定，曝光时间可以越短，因此可以大大减少运动伪影。运动伪影是由于在曝光过程中，被拍摄部位出现移动，从而导致图像模糊。而图像质量是衡量DR的金标准，图像质量好，曝光剂量小才是好DR。功率高的DR会减少伪影，但是功率不是越高越好，功率越大能耗也会越高，因此医院需要从自身需求出发。
常规平板DR主要用于全身拍片，不同部位需要的曝光条件不一，即电压、电流和曝光时间不一。通过统计，目前全国大多数DR以及正在采购中的DR以50kw的功率为主，该功率可以满足医院拍摄各部位X光片的需求。但是功能更加多元化的动态平板DR该怎么选功率呢？有没有更加适合动态平板DR的黄金功率呢？
悬吊双板DR参数
序号 悬吊双板DR
1 功能要求
1.1 悬吊式双平板结构，满足全身各部位、各体位、各角度的数字化拍片检查。高压发生器、无线移动式平板探测器(2块）、机架系统及图像采集后处理系统为整机制造商原厂生产，保证整机匹配性。提供整机SFDA产品注册证。
2 主要技术规格和要求
2.1 原装进口X线球管:
2.1.1 阳极热容量≥300kHU
2.1.2 最高管电压≥150kV
2.1.3 球管焦点功率≥22/75 KW
2.1.4 焦点尺寸≤0.6/1.2 mm
2.1.5 球管与探测器在立卧位及斜位均具有同步跟踪功能
2.1.6 电动束光器，能根据APR选择部位自动调整视野大小
2.2 高压发生器：
2.2.1 高频发生器最高逆变频率≥400kHz
2.2.2 输出功率≥50kW
2.2.3 输出管电流范围≥10~630mA
2.2.4 曝光时间范围≥1ms~8s
2.2.5 电流时间积范围≥0.1~630mAs
2.3 胸片架探测器：
2.3.1 胸片架探测器结构：非晶硅+碘化铯 整板非拼接
2.3.2 探测器尺寸≥43×43cm,
2.3.3 像素尺寸≤140μm
2.3.4 有效像素≥3072×3072
2.3.5 动态范围≥16bit
2.3.6 最大空间分辨率≥3.7lp/mm
2.3.7 预览时间：≤6s
2.4 摄影床探测器：非晶硅+碘化铯 ，无线移动平板 2.4.1 探测器尺寸≥35×43cm,
2.4.2 像素尺寸≤140μm
2.4.3 有效像素≥2560×3072
2.4.4 动态范围≥16bit
2.4.5 最大空间分辨率≥3.7lp/mm
2.4.6 预览时间：≤6s
2.4.7 平板探测器具备联机充电功能，无需更换电池
2.5 机架: 采用悬吊式“井”字型双轨道机架结构
2.5.1 球管机头升降行程≥1200mm，须同时具备电动及电磁解锁手动控制。
2.5.2 球管机头左右运动行程≥2000mm，横向运动行程≥1900mm
DR使用情况
移动DR使用情况汇报
院领导，您好：
我是本院放射科的科室负责人，对医院给备用的移动DR，这一个月来，使用情况向领导如实汇报如下：
这台移动DR给我们科室减轻很大的工作量，因为机器与以前床旁机相比较来说，最大输出功率50KW，有效的保证了图像的质量；超大功率储能型高压发生器提供高KV、低mAs的输出 ，降低病房使用的曝光剂量，有效保护病人和医师；微动功能键使操作者在床的对侧即可精确地控制系统的微小而稳定的移动，定位更加准确；纯中文界面，手触屏，二百二十四个不同的拍摄部位，还可根据喜好增减，易于医师的使用，在操作上更加简便容易；动力充足的电助力，灵活的移动方式，减轻了医生在移动X线机时的负担；超大电池容量，可储存能量80000MAS@100KVP，保证了移动X线机在无电源情况下的续航能力；帮助了临床上诊断，原装进口增加机器的匹配性,因为医院以前一直在使用的也是佳能的平板探测器，全中文界面，所以在操作上比较简便容易，而且通过几年的使用，平板探测器的故障率小也是可以从使用中体现的；具了解，在衡水区域，这台机型的移动DR装机量比较多，增加了我们科室与别的医院沟通与交流，所以在此非常感谢院领导对我们放射科的大力支持！

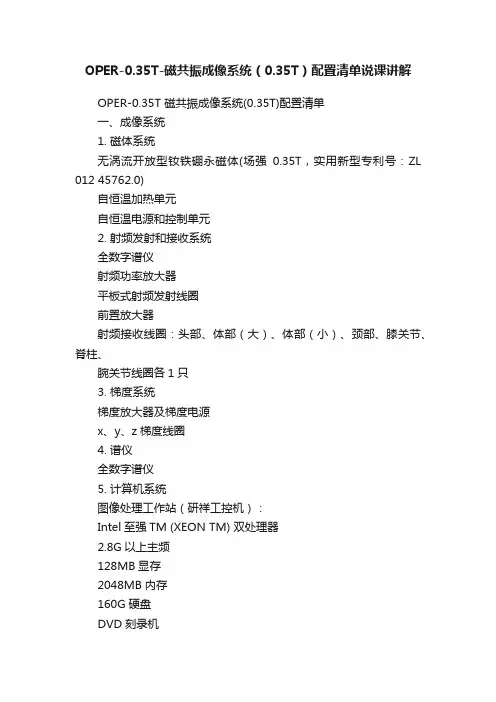

OPER-0.35T-磁共振成像系统（0.35T）配置清单说课讲解
OPER-0.35T-磁共振成像系统（0.35T）配置清单说课讲解
OPER-0.35T 磁共振成像系统(0.35T)配置清单
一、成像系统
1. 磁体系统
无涡流开放型钕铁硼永磁体(场强0.35T，实用新型专利号：ZL
012 45762.0)
自恒温加热单元
自恒温电源和控制单元
2. 射频发射和接收系统
全数字谱仪
射频功率放大器
平板式射频发射线圈
前置放大器
射频接收线圈：头部、体部（大）、体部（小）、颈部、膝关节、脊柱、
腕关节线圈各1只
3. 梯度系统
梯度放大器及梯度电源
x、y、z梯度线圈
4. 谱仪
全数字谱仪
5. 计算机系统
图像处理工作站（研祥工控机）：
Intel至强TM (XEON TM) 双处理器
2.8G以上主频
128MB显存
2048MB内存
160G硬盘
DVD刻录机 高分辨率液晶(TFT)彩色图像显示器(20’)
标准键盘
鼠标
高级图像后处理软件包
二、操作台
磁共振成像专用组合式操作台
三、病人处理系统
诊断床
对讲系统
背景音乐系统
四、系统软件
基于WINDOWS 2000 的中/英文鑫高益磁共振扫描平台OPERView：
基本序列软件包
系统控制软件包
数据处理软件包
图像重建软件包
瑞典CONTEXTVITION图像处理软件包
故障分析软件包
质量控制软件包
激光相机接口软件包
血管成像软件包
水成像软件包
扩散成像软件包(EPI/线性)
五、射频屏蔽室
磁体室射频屏蔽体、屏蔽门、屏蔽观察窗、滤波板、波导板及必要的内装修等
六、电源及机房空调系统
15KW 交流稳压电源
磁体室温控空调1台 七、附件
床垫、枕垫、头垫、头线圈座、测试水模、备用保险丝、安全标志等八、随机文件
使用说明书、技术说明书、维护手册等
九、培训
应用培训(原理、操作、维护和初级诊断)：2周现场培训：1周
十、相机一台
OPER-0.35磁共振成像系统(0.35T)技术参数
医用诊断数字化胃肠X线机
医用诊断数字化胃肠X线机 一、设备名称、数量、用途：数字化胃肠X光机1台，主要用于人体透视、摄影、胃肠道造影等各种造影检查，特检和各种介入治疗。 ★二、要求：为保证产品的先进性、质量和售后服务，要求是最新产品，高频主机、图像与整机为同一品牌。同型号产品在安徽省装机量5台以上（提供合同复印件备查及联系方式）。 三、主要设备及性能要求 1 X线高压发生器装置 1.1 高频逆变式发生器 ★1.2 功率：≥50KW 1.3 高频逆变频率：≥25KHz 1.4 摄影KV调节：40～150kV ★1.5 mA摄影范围： 25～600mA 1.6 透视mA范围：0.5～5mA 1.7 mAs：≥0.5mAs～500mAs 1.8 600种自动器官程序摄影（APR） 2 X线管 2.1 进口球管 2.2 最大管电压：150KV ★2.3 焦点：≤0.6/1.2mm 2.4 焦点功率：≥27／75kW ★2.5 阳极热容量：≥300KHU。 3 遥控X射线机诊断床 3.1 床面横向移动范围：≥220mm 3.2 焦点胶片距为1000～1500mm 3.3 床面立卧范围：≥＋90°～－25° 3.4 床面到胶片距离：约45Cm。 3.5 点片装置：移动范围：纵向≥740mm 4 影像增强器及电视系统（一体化影像增强器摄像系统） 4.1 进口影像增强器，≥9英寸，三视野 4.2 摄像机：100万像素 4.3 最高中心分辨率：≥46LP/cm。 5 数字图像处理系统 5.1 图像处理操作台监视器：≥20″液晶显示器。 ★5.2 具备25fps，1k×1k×12bit透视采集功能；1-5 fps，1k×1k×12bit数字点片摄影采集功能； 5.3 具备多级动态递归降噪、多级边缘增强功能； 5.4 硬盘容量应不小于存储1k×1k×12bit不压缩图像60000幅。 5.5 图像处理功能包括：窗宽窗位调整、图像锐化、高通滤波、边缘检测、降噪、后处理减影、像素移动、图像旋转、图像反转、图像反白、文字标注、区域标注、图像缩放、蒙片选择、叠加处理、半减影模式、末帧冻结、序列编辑、多幅显示、长度测量等。 5.6 病历管理功能包括病人查询、病历书写模板、编辑病历、预览打印报告、图文报告打印等 5.6 具有与激光相机连接的数字标准接口。 6 资格要求： 6.1 投标人为代理商的注册资金不少于50万元（含50万元） 6.2 产品需提供注册检验报告 6.3 提供ISO9001认证证书和ISO13485认证证书及其它相关强制认证证书 7 维修及售后服务 7.1 免费质保期一年，必须保证95%的年开机率。 7.2 卖方必须负责所售设备的软件的升级事宜，保修期结束后，还必须提供设备终生的维护、维修服务。 7.3 为保障售后服务，外省生产厂家必须在合肥市有经过工商部门注册的办事机构及驻合肥工程师，并提供工程师名单。
设备技术要求
个人资料整理，仅限个人学习使用，请勿商用
1 / 5 设备技术要求
品目一： CT 采购数量：1套
条款号 招标规格 投标商对照规格
*1、 设备总体要求：投标设备必须是≥32层螺旋CT，必须是投标厂家同类型最新产品。 2、 技术参数
2.1 机架系统
2.1.1 驱动方式：钢带式
2.1.2 机架孔径：≥78cm
2.1.3 机架倾角：≥±30°，可遥控
2.1.4 滑环类型：低压滑环
2.1.5 机架倾斜螺旋扫描功能：具备
2.2 探测器
2.2.1 探测器类型：固体稀土陶瓷探测器
2.2.2 探测器排数：≥28排
2.2.3 每排探测器物理个数：≥800个
2.2.4 探测器最薄物理层厚：≤0.5mm
2.2.5 探测器物理总数：≥22400个
2.3 高压系统
2.3.1 高压发生器功率：≥50KW
*2.3.2 球管阳极热容量(100%效率)：≥5MHU
2.3.3 阳极最大散热率：≥864KHU/min
2.3.4 球管最小输出电流：≤10mA
2.3.5 最大球管电压范围及选择个数：≥135KV，≥4个
2.4 扫描床系统
2.4.1 扫描床可移动范围：≥2190mm
2.4.2 最大扫描范围：≥1830mm
2.4.3 床水平最快移动速度：≥130mm/s
2.4.4 床面最低离地面距离：≤312mm
2.4.5 床面宽度：≥470mm
2.4.6 床体最大载重量：≥205KG
2.4.7 扫描床定位精度（最大床载范围内）：≤±0.25mm
2.5 控制台
2.5.1 CPU主频：≥2.53GHZ
2.5.2 主计算机内存：≥32GB
2.5.3 图像存储量：≥100,000幅
2.5.4 重建矩阵：≥512×512
2.5.5 图像重建速度：≥15幅/s（512×512矩阵）
2.5.6 高分辨率显示器：≥19英寸液晶彩显（1280× 1024）
DR设备参数
敬致：查院长
飞利浦原装进口DR
推
荐
书
二Ｏ一Ｏ年十二月三日
飞利浦DR-VR（单板悬吊）的主要优点
一、整 机 原 厂 原 装 进 口
飞利浦全系DR球管、平板、影像处理系统均来自飞利浦（德国汉堡），飞利浦95年即推出全球第一台DR。一直处于数字化成像研究革新领先地位。完善、匹配的设计理念成就完美经典享誉全球的飞利浦DR。整机原装原厂生产代表了设备的匹配性和良好的兼容性，是有机的整体。
二、平 板 探 测 器
探测器：4343厘米。更有利于高大、肥胖病人或大部位的组织检查。
像素尺寸：900万像素、143微米，相当于35Lp/cm的分辨率。更清晰显示骨胳和细小组织结构。
飞利浦性能优异、功耗低的集成电路芯片。使平板探测器能自然冷却无需采用水冷降温，而有些探测器由于电路功耗高，产热大，引起温度升高，影响感光原件的性能，必须采用水冷或液氮降温才能维持工作。
飞利浦DR采用的探测器具有ISO800的感光灵敏度，可以较低的剂量获得高质量的图像，既减少了X线对操作人员和患者的损害，又延长球管使用寿命。
三、享 誉 全 球 的 球 管
采用飞利浦33100球管，标配65KW，动态双焦点、转速≥9000N/min，性能优异，成像质量高，寿命长，有口皆碑。X光机工艺精湛，操作灵便，长期使用，亦能保持良好的性能。用户可以选用高毫安，短时间进行摄片，减少器官移动造成的图像模糊。这一点对胸片检查特别有利
四、灵 活 便 捷 的 操 控
活动滤线栅：飞利浦原厂生产，以她的优良品质和极佳的操作性获得了所有用户的欢迎。许多厂家为了降低成本，以固定滤线器取代活动滤线器。质量良好的固定滤线器能够满足普通胶片的摄片需要，但是用于数字化拍片则会产生莫利斯网状伪影，影响图像质量。震动式活动滤线栅的造价更高，滤线能力更好。 由于DR大多用于拍片量大的场合，飞利浦的DR特地配置了遥控器，。球管、平板自动跟踪对中，一键操作、电动/手动双模式。操作人员可以用她轻松地调整探测器的位置及微调缩光器的大小，非常方便。
车载数字化医用诊断X射线摄影系统产品技术要求zhongtuo
车载数字化医用诊断X射线摄影系统
适用范围：该产品可供医疗单位做X射线摄影诊断使用，牙科、乳腺、心血管造影摄影成像除外。
1. 产品型号/规格及其划分说明.
1.1 产品型号
1.2 产品的组成
表1 产品组成
名称 型号 厂家 数量
医用诊断X射线机高压发生器 HFG50C 中拓奕腾 1
X射线管组件 E7843X 东芝 1
限束器 ZTXS-1 中拓奕腾 1
防散射线滤线栅 JPI GRID-1000 JPI 1
平板探测器 EVS4343 DRTECH 1
平板探测器 EVS3643 DRTECH 1
图像采集系统 EConsole1 DRTECH 1
X射线管组件立柱 ZTLZ-3 中拓奕腾 1
平板探测器立柱 ZTLZ-4 中拓奕腾 1
电源箱 ZTDY-1 中拓奕腾 1
X线电离室 XRC-II 爱克锐 1
图像诊断系统 CR-PACS-2011D 南京淳仁科技有限公司 1
1.3本产品基本参数见表2
表2 基本参数
部件名称 部件型号 规格参数 备注
X射线发生装置 医用诊断X射线机高压发生器 HFG50C 管电压范围：40kV～150kV
管电流范围：10mA～630mA
加载时间范围：5ms～9000ms
电流时间积：1mAs～320mAs
输出标称电功率：50kW
输入电源电压：220V，4KVA
输入电源频率：50Hz
变压方式：高频逆变
X射线管组件
E7843X 标称管电压：150kV
焦点：0.6mm/1.2mm
旋转阳极的靶角：12°
阳极热容量：150kHU
限束器 ZTXS-1 输入电压:AC24V
固有滤过:≥1.4mmAL（70kV)
防散射线滤线栅 JPI GRID-1000 尺寸：18″×18″
栅比：10:1
密度：103线
焦距：130CM
数字图像平板探测器 EVS4343 成像面积：17″× 17″
灰阶：16Bits
