消火栓系统的基本组成与工作原理
消火栓系统
基本组成与工作原理
一、给水系统：由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。
其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。
主要任务是：为系统储存并提供灭火用水。
二、消火栓给水系统的工作原理及操作使用方法是：
当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪（或消防水喉），将水带一头与消火栓出口接好，另一头与水松子接好，展（甩）开水带，开启消火栓手轮，握紧水枪（最好两人配合），通过水枪（或水喉）产生的身流，将水身向着火点实施灭火。
三、消火栓灭火系统：
采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。
水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。
室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。
为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。
常用的加压设备有两种：消防水泵和气压给水装置。
采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。
采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。
四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：
室内消火栓和室外消火栓。
按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。
按消火栓出水口个数分单口式、双口式和三出水口式等。
室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。
消火栓的特殊作用决定了它的管理在市政给水管网上特殊性，它不同于市政给水管网上的其它设施，其使用、维护、管理均由供水企业承担。
而消火栓例外，其使用主要是满
足于消防管理部门使用，而维护、管理则由供水企业自身承担。
也有个别城市消火栓维护管理由消防部门承担。
消火栓犹如一个军人，是“养兵千日，用兵一时”的救火取水控制设备。
一旦出现火情必须满足消防部门取水灭火要求，因而作为消火栓日常维护管理部门来讲，消火栓的管理责任重于泰山。
室外消火栓的使用和维护管理更要引起重视，特别是室外消火栓的选型非常重要。
自动喷淋灭火系统
组成与工作原理
自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。
能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。
1．自动喷水灭火系统的分类
(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。
)
2．湿式自动喷水灭火系统的主要部件
湿式自动喷水灭火系统是一种应用广泛的固定式灭火系统。
该系统管网内依靠高位消防水箱而充满压力水，长期处于备用工作状态，适用于4～70℃环境温度中使用。
当保护区
域内某处发生火灾时，环境温度升高，喷头的温度敏感元件(玻璃球)破裂，喷头自动将水直接喷向火灾发生区域，消防水箱水流流经过报警阀，报警阀输出报警水流——>延迟器（延时30秒）——>水力警铃; 延迟器（延时30秒）——>压力开关——>电气控制箱——>启动水泵；14手动按钮——>电气控制箱——>启动水泵；
火灾传感器——>火灾收信机——>电气控制箱——>启动水泵；
水流指示器——>火灾收信机（消防中心）——>电气控制箱——>启动水泵。
湿式喷水灭火系统主要由以下几部分构成。
(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。
当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作。
(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。
当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。
(4) 消防水泵结合器：用于给消防车提供供水口。
(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。
(6) 压力罐（未设置）：用于自动启动消防水泵。
当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水。
(7) 消防水泵：给消防管网中补水用。
(8) 闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。
当有火灾发生且温度达到动作值时喷头开启喷水灭火。
(9) 水流指示器：其动作原理是，当水流指示器感应到水流动时，其电触点动作，接通延时电路(延时20～30 s)。
延时时间到后，通过继电器触发，发出声光信号给控制室，以识别火灾区域。
(10) 压力开关：是自动喷水灭火系统的自动报警和控制附件，它能将水压力信号转换成电信号。
当压力超过或低于预定工作压力时，电路就闭合或断开，输出信号至火灾报警控
制器或直接控制启动其他电气设备。
(11) 延时器：是一个罐式容器，安装在报警阀与水力警铃之间。
用以对由于水源压力突然发生变化而引起的报警阀短暂开启，或对因报警阀局部渗漏而进入警铃管道的水流起一个暂时容纳的作用。
从而避免虚假报警。
只有真正发生火灾时，喷头和报警阀相继打开，水流源源不断地大量流入延时器，经30 s左右冲满整个容器，然后冲入水力警铃报警。
(12) 试警铃阀：用于人工测试。
打开试警铃阀泻水，使报警阀自动打开，水流充满延迟器后可使压力开关及水力警铃动作报警。
(13) 放水阀：用于检修时放空管网中余水。
(14) 末端试水装置：设在管网末端，用于自动喷水灭火系统等流体工作系统中。
该试水装置末端接相当于一个标准喷头流量的接头，打开该试水装置，可进行系统模拟试验调试。
利用此装置可对系统进行定期检查，以确定系统是否能正常工作。
（15）试验喷头：安装于屋顶，每年校验喷头性能；
（16）压力表，观察系统水压是否正常；
（17）水箱下止回阀：防止消防水进入水箱；
（18）火灾信号传感器：感应火灾信号。
干式消火栓工作原理

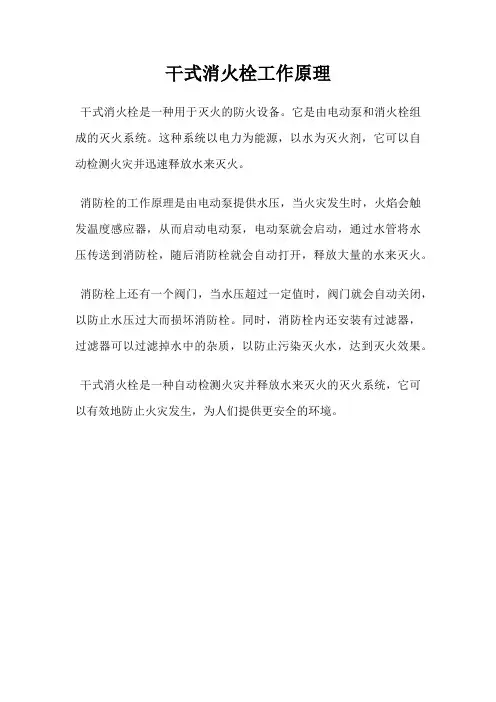

干式消火栓工作原理
干式消火栓是一种用于灭火的防火设备。
它是由电动泵和消火栓组成的灭火系统。
这种系统以电力为能源，以水为灭火剂，它可以自动检测火灾并迅速释放水来灭火。
消防栓的工作原理是由电动泵提供水压，当火灾发生时，火焰会触发温度感应器，从而启动电动泵，电动泵就会启动，通过水管将水压传送到消防栓，随后消防栓就会自动打开，释放大量的水来灭火。
消防栓上还有一个阀门，当水压超过一定值时，阀门就会自动关闭，以防止水压过大而损坏消防栓。
同时，消防栓内还安装有过滤器，过滤器可以过滤掉水中的杂质，以防止污染灭火水，达到灭火效果。
干式消火栓是一种自动检测火灾并释放水来灭火的灭火系统，它可以有效地防止火灾发生，为人们提供更安全的环境。
室外消火栓工作原理
室外消火栓工作原理
室外消火栓是一种用于灭火的设备，用于室外火灾的初期扑救。
其工作原理主要包括以下几个方面：
1. 水源供应：室外消火栓通常由消防给水系统提供水源。
这些系统通常是由城市自来水供应与消防水池组成。
消火栓管网与水源相连，确保消防水能够快速供应。
2. 消火栓阀门：消防栓设有阀门，用于控制水流的开启和关闭。
当需要使用消火栓时，阀门打开，水流进入消火栓系统。
3. 消火栓管网：消火栓管网通常由地下管道组成，连接到消火栓栓头。
管网中的水流可以根据需要通过多个消火栓栓头进行供水。
消火栓栓头位于地面以上的消防接口，用于接入消防水带或喷射器具。
4. 消火栓栓头：消火栓栓头是连接到消火栓管网的部分，其中包含阀门和喷嘴。
当消防人员需要使用消火栓时，他们可以打开栓头上的阀门，将水流引导到喷嘴。
5. 喷嘴和喷射力：喷嘴是消防栓的出水口，通过控制喷嘴的开启程度和喷口形状，可以控制喷射的水流。
喷射力通常由栓头和供水压力共同决定，可以用来灭火或控制火势。
总的来说，室外消火栓通过消防给水系统提供水源，并通过阀门和喷嘴控制水流，利用喷射力将水流喷射到火灾场所，从而达到灭火的目的。
干式消火栓工作原理
干式消火栓工作原理
干式消火栓是一种常见的消防设施，它通过压力将水送至火灾现场，起到灭火
作用。
那么，干式消火栓是如何工作的呢？接下来我们将详细介绍其工作原理。
首先，干式消火栓的工作原理基于压力传递。
当火灾发生时，消防人员打开消
火栓阀门，压缩空气通过管道进入水箱，使水箱内的压力升高。
同时，高压空气将水推入管道，最终喷射到火灾现场，实现灭火的目的。
其次，干式消火栓的工作原理还与阀门控制有关。
在正常情况下，干式消火栓
的阀门是关闭的，防止水从管道中泄漏。
当火灾发生时，消防人员打开阀门，使压缩空气推动水流进入管道，实现灭火。
此外，干式消火栓还依靠水压传感器来实现自动控制。
当消火栓系统检测到火
灾信号时，水压传感器会自动启动，将水送至火灾现场。
这种自动控制的设计，大大提高了消防效率，减少了人为操作的时间和错误。
最后，干式消火栓的工作原理还包括喷头的设计。
喷头是将水喷洒到火灾现场
的关键部件，它的设计直接影响着灭火效果。
干式消火栓的喷头通常采用雾化设计，可以将水雾化成微小水滴，更好地吸收热量，迅速降低火灾温度。
综上所述，干式消火栓的工作原理主要包括压力传递、阀门控制、水压传感器
和喷头设计。
这些原理相互配合，共同发挥作用，保障了干式消火栓在火灾中的有效应用。
希望通过本文的介绍，能让大家更加深入地了解干式消火栓的工作原理，增强消防意识，提高火灾应对能力。
消火栓的工作原理

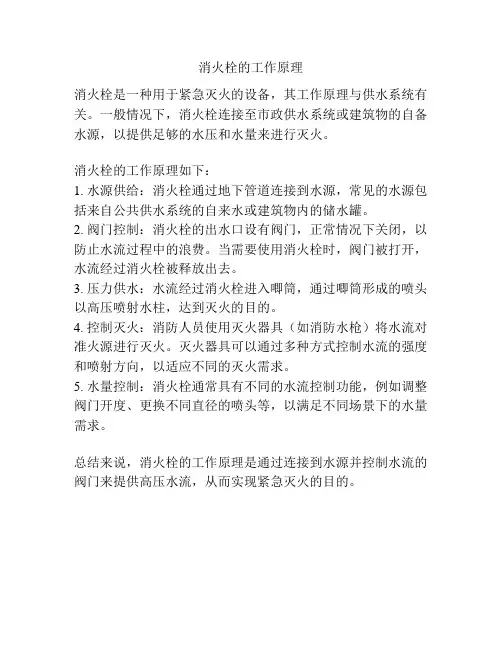

消火栓的工作原理
消火栓是一种用于紧急灭火的设备，其工作原理与供水系统有关。
一般情况下，消火栓连接至市政供水系统或建筑物的自备水源，以提供足够的水压和水量来进行灭火。
消火栓的工作原理如下：
1. 水源供给：消火栓通过地下管道连接到水源，常见的水源包括来自公共供水系统的自来水或建筑物内的储水罐。
2. 阀门控制：消火栓的出水口设有阀门，正常情况下关闭，以防止水流过程中的浪费。
当需要使用消火栓时，阀门被打开，水流经过消火栓被释放出去。
3. 压力供水：水流经过消火栓进入唧筒，通过唧筒形成的喷头以高压喷射水柱，达到灭火的目的。
4. 控制灭火：消防人员使用灭火器具（如消防水枪）将水流对准火源进行灭火。
灭火器具可以通过多种方式控制水流的强度和喷射方向，以适应不同的灭火需求。
5. 水量控制：消火栓通常具有不同的水流控制功能，例如调整阀门开度、更换不同直径的喷头等，以满足不同场景下的水量需求。
总结来说，消火栓的工作原理是通过连接到水源并控制水流的阀门来提供高压水流，从而实现紧急灭火的目的。
消火栓工作原理

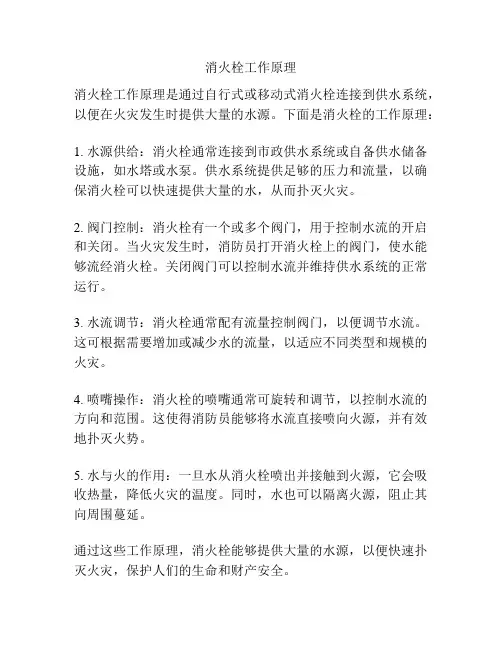

消火栓工作原理
消火栓工作原理是通过自行式或移动式消火栓连接到供水系统，以便在火灾发生时提供大量的水源。
下面是消火栓的工作原理：
1. 水源供给：消火栓通常连接到市政供水系统或自备供水储备设施，如水塔或水泵。
供水系统提供足够的压力和流量，以确保消火栓可以快速提供大量的水，从而扑灭火灾。
2. 阀门控制：消火栓有一个或多个阀门，用于控制水流的开启和关闭。
当火灾发生时，消防员打开消火栓上的阀门，使水能够流经消火栓。
关闭阀门可以控制水流并维持供水系统的正常运行。
3. 水流调节：消火栓通常配有流量控制阀门，以便调节水流。
这可根据需要增加或减少水的流量，以适应不同类型和规模的火灾。
4. 喷嘴操作：消火栓的喷嘴通常可旋转和调节，以控制水流的方向和范围。
这使得消防员能够将水流直接喷向火源，并有效地扑灭火势。
5. 水与火的作用：一旦水从消火栓喷出并接触到火源，它会吸收热量，降低火灾的温度。
同时，水也可以隔离火源，阻止其向周围蔓延。
通过这些工作原理，消火栓能够提供大量的水源，以便快速扑灭火灾，保护人们的生命和财产安全。
室内消防栓的工作原理
室内消防栓的工作原理
室内消防栓是一种重要的消防设备，用于在火灾发生时提供紧急灭火水源。
其工作原理可以分为以下六个主要步骤：
1.消防栓启泵
当消防栓的紧急启动按钮被按下时，或者火灾探测器发出火灾信号时，消防泵将自动启动，开始从水源处抽水，并向消防水带提供水源。
2.水源供应
室内消防栓的水源通常来自城市供水系统或者建筑内的独立水系统。
在火灾发生时，水源通过消防泵和相关的管道系统输送到消防栓。
3.消防水带铺设
消防队员在火灾现场铺设消防水带，将水源引到需要灭火的位置。
消防水带通常由耐高压的厚壁橡胶或塑料制成，可以承受高压水流。
4.灭火操作
当消防队员打开消防栓的开关时，高压水流将通过消防水带到达火源，进行灭火。
同时，消防队员可以使用灭火器或其他灭火设备来协助灭火。
5.水流反馈
室内消防栓系统具有水流反馈功能，可以实时监测水流通过消防泵的情况。
当没有水流通过时，系统会自动关闭泵并复位。
6.系统复位
在完成灭火后，室内消防栓系统需要进行复位。
这包括关闭消防泵、收回消防水带、清洁和检查系统等步骤。
此外，为了确保系统的正常运行，还需要定期进行维护和检查。
总的来说，室内消防栓的工作原理是通过启动消防泵抽取水源，铺设消防水带引到火源进行灭火，并通过水流反馈监测水流通过情况。
完成灭火后需要对系统进行复位和维护检查，以确保其正常运转。
消火栓系统
消火栓系统实务部分知识点消火栓系统：湿式消火栓系统：市内环境温度不低于4℃，不高于70℃的场所；干式消火栓系统：市内环境温度低于4℃或高于70℃的场所。
建筑高度≤27m的多层住宅建筑设置湿式消火栓系统有困难时。
严寒地区的城市隧道及其它构筑物。
干式系统充水时间不大于5min。
一、室外消火栓系统设置范围：城市，居住区，工厂仓库等的规划、建筑设设中，必须设计消防给水系统，城镇应沿可通行消防车的街道设置市政消火栓系统。
民用建筑，厂房，储罐，堆场应设室外消火栓。
用于消防救援和消防车停靠的屋面上，应设室外消火栓。
可不设室外消防给水系统：耐火等级不低于二级，体积≤3000m3的戊类厂房或居住人数不超过500人，且不超两层的居住区。
二、市政消火栓设置要求：1、采用地上式室外消火栓，严寒地区采用干式地上式室外消火栓，并加设消防水鹤。
采用地下式，地下消火栓井直径不宜小于1.5米，且当取水口在冰冻线以上时，应采取保温措施。
2、宜在道路一侧布置，并靠近十字路口，当市政道路宽度超过60米，应在道路两侧较差错落设置市政消火栓。
3、市政桥桥头和交通隧道出入口等处，应设置市政消火栓。
4、保护半径不超过150米，间距不大于120米。
5、市政消火栓布置在消防车易于接近的人行道和绿地，距路边不小于0.5米，不大于2米。
距外墙不小于5米。
三、室外消火栓：除符合以下规定，还应符合市政消火栓规定。
1、保护半径不大于150米，每个消火栓出流量按10—15L/S计算，沿建筑周围均匀布置，不宜集中在建筑物一侧，建筑物消防扑救面一侧的室外消火栓数量不宜小于2个。
2、人防工程等地下建筑的出入口设室外消火栓，距离不小于5米，不大于40米。
停车场宜沿周边设置，与最近一排汽车的距离不宜小于7米，距加油站或油库不小于15米。
3、甲乙丙类液体储罐区的室外消火栓，设在防火墙外，距罐壁15米的消火栓，不计算在可使用范围内。
室内消火栓系统设置范围：1、占地面积大于300㎡的厂房、仓库。
消防给水及消火栓系统工作原理
消防给水及消火栓系统工作原理消防给水及消火栓系统，这听起来是不是有点沉重？别急，咱们轻松聊聊。
想象一下，火灾就像个不速之客，突然闯进了你的生活，谁都不想遇见。
但如果遇上了，这时候就得靠这些神奇的系统来帮忙。
消防给水系统就像是我们的“水管大侠”，随时准备着，等待着出场。
想象一下，家里水龙头一拧，水流哗哗而出，救火时也是如此，简直就是冲锋陷阵的勇士，瞬间扑灭火焰，真是太帅了！说到消火栓，嘿，别小看了这不起眼的红色柱子。
它们可不是街边随便摆着的装饰品哦。
想想在火灾发生时，消防员一到现场，立马就奔向消火栓，像是抓住了救命稻草。
消火栓就像是城市里的“水源宝藏”，只要一打开，水流汩汩而出，简直就是生命的源泉。
这样一来，火焰就没有了生存的空间，嘿，那场面，简直不要太壮观！这水流的威力，真的是让人忍不住想要点赞，毕竟，谁不想看到火焰被“淋浴”一下呢？再来聊聊这个系统的工作原理，想象一下，这就像是一场精心编排的舞蹈。
消防给水系统的核心是水源，水从哪里来呢？可以是自来水管网，水库，甚至地下水。
就像是大海捞针，得找准合适的水源。
然后通过水泵，这家伙就像是一台不知疲倦的发动机，哗哗地把水送往各个角落。
水泵的工作可是个技术活，得让水压保持在一个“舒适”的范围，这样才能保证每个消火栓都能“出力”。
就好比是调味料，火候不到，味道就差，水压不够，火灾就难扑灭。
管道就像是“运输大队”，把水送往需要的地方。
管道一通，水流就能顺畅无阻。
这时候，消火栓的使命就来了。
消防员到达现场，拧开消火栓，瞬间，水流喷涌而出，场面简直酷炫。
那一瞬间，火焰被水流淹没，火光四射的场面顿时变得平静，简直像是在看一场精彩的魔术表演。
水流汹涌澎湃，像是猛兽一般，咕噜咕噜地冲向火焰，真是太过瘾了！再说说维护问题，这可不能掉以轻心。
想象一下，如果消火栓在关键时刻“罢工”，那可就麻烦了。
因此，定期的检查和维护就显得尤为重要。
就像是人需要锻炼一样，消火栓也需要“锻炼”，才能保持良好的状态。
消防给水及消火栓系统技术规范讲解解析
从案例中提炼出对消防给水及消火栓系统技术规范的启示和建议，为今后的消防工程提供参考和借鉴 。
THANKS
感谢观看
技术规范对消防给水及消火栓系统的设 计、材料、施工、验收等各个环节进行 了详细规定，以确保系统的安全可靠。
理解技术规范需要深入了解消防给水及 消火栓系统的基本原理、设计理念、施 工工艺等方面的知识，同时还需要关注
相关法律法规和标准的变化。
技术规范的应用与实践
技术规范的应用需要结合实际情况，根据不同场所、不同环境条件进行具 体分析，选择合适的消防给水及消火栓系统方案。
在实践中，需要注重施工质量的控制，严格按照技术规范要求进行施工， 确保消防设施的可靠性。
此外，还需要加强日常维护保养，定期检查消防设施的运行状况，及时发 现并处理问题，确保消防设施始终处于良好的工作状态。
技术规范的发展与展望
随着消防安全技术的不断发展和进步， 消防给水及消火栓系统技术规范也需 要不断更新和完善。
同时，随着环保意识的提高，未来技 术规范还将更加注重节能减排、资源 循环利用等方面的要求，推动消防行 业的可持续发展。
未来技术规范的发展将更加注重智能 化、自动化技术的应用，提高消防设 施的快速响应能力和灭火效率。
05
实际案例分析
实际案例的选择与介绍
案例来源
选择具有代表性的实际案例，如近年来发生的重大火灾事故或具有典型意义的 消防工程案例。
。
室外消火栓
安装在建筑物外部，主要用于 室外灭火。其特点包括防雨、 防晒、防冻等。
地上消火栓
安装在地面上的消火栓，使用 方便，但容易受到损坏。
地下消火栓
安装在地面下的消火栓，不易 受到损坏，但需要挖掘地面才
能使用。
室外消火栓工作原理
室外消火栓工作原理室外消火栓是防火灾的重要设备，可用于紧急灌救火灾现场。
那么，室外消火栓的工作原理是什么呢？下面将详细介绍。
室外消火栓是一种接近地面的水源供应系统，其工作原理利用水压力将水流到火灾现场。
它通常由水源设备、水管系统和消防设备组成。
首先，室外消火栓的水源设备通常是连接到水系统的主要供水管道。
这些供水管道具有足够的水压力，能够推动水流向火灾现场。
在常见的建筑物中，供水管道一般由市政供水系统提供，通过水管网连接到消火栓系统。
而在一些特殊情况下，如远离市区的农村地区，使用者需要自己准备水源，如水塔或水池，并确保水源的充足和清洁。
其次，室外消火栓的水管系统是将水源与消防设备连接起来的重要部分。
水管系统通常采用地下输送水的方式，以免影响美观。
然而，在连接到消火栓前，通常会安装一个阀门来控制水流。
这样一来，当灭火需要时，只需打开阀门，水就可以流入消防设备中。
最重要的要说的是消防设备。
室外消火栓通常配备有消防栓和消防水枪。
消防栓是一种拥有水流控制功能的接口，用于连接消防水枪和水管系统。
消防栓上通常标有使用说明，其中包括操作步骤和使用方法，这有助于在紧急情况下快速上手。
另外，消防水枪是用来喷射水流灭火的设备，它的设计使得使用者可以控制水流的强度和方向。
消防水枪的喷嘴通常有不同的喷洒形式，如直流、雾状和波纹等，可根据灭火情况选择最合适的喷射方式。
综上所述，室外消火栓的工作原理就是依靠水压力将水流输送至火灾现场。
通过连接水源设备、水管系统和消防设备，它可以为紧急灭火提供重要的水源。
然而，使用室外消火栓时，应该注意控制水流的强度和方向，确保灭火操作的安全性和效果。
此外，定期的维护和检查也非常重要，以确保室外消火栓的正常运行和可靠性。
