浅埋湿陷性黄土隧道施工
浅埋湿陷性黄土隧道施工
摘要：结合云桂铁路新村隧道工程实际情况浅述大断面隧道洞口浅埋湿陷性黄土段施工。隧道进口段最浅埋深6m，施工采用地表旋喷桩加固、超前大管棚、crd法施工、短进尺、勤量测、强支护、紧封闭等具体措施，在不影响工程质量的前提下确保人员安全，同时提高掘进速度。
关键词：新村隧道 大断面 浅埋黄土段 管棚施工 crd法施工
1 概述
湿陷性黄土属于一种特殊岩土。在干燥的环境中，它表现出高强度、低压缩性的特点，一旦遇水受自重或外力作用的影响强度骤降。本文根据新村隧道进口施工的技术措施和工艺流程，对大断面隧道在洞口浅埋湿陷性黄土地层段施工方案和技术要点进行深层次探究。
2 工程概况及特点
新村隧道设计为双线有碴轨道，左线与右线间距4.6米，隧道全长3248m，其中隧道进口浅埋段dk702+998
～dk703+400设计为crd法施工，平均埋深10m，此段是本隧道重难点施工区段。此段地表及下伏地质为黄土，大气降水是地下水补给的主要来源，地下水动态变化随降雨量的变化而变化。隧道最大开挖宽度14.58m，最大开挖高度13.19m（含仰拱），最大开挖断面161.5m2。
3 隧道浅埋湿陷性黄土段施工技术 3.1 地表旋喷桩加固 进口段dk702+998～dk703+
040平均埋深为7m，为了保证洞身施工安全，地表土体的稳定性，此段地表采用φ600mm旋喷桩加固。dk702+998～dk703+003段采用全断面旋喷桩加固，桩底高程为隧底中线开挖线高程，桩间距1×1m，交错布置。dk703+003～dk703+040段桩底高程为洞身拱顶以上0.5m处，桩间距1.2×1.2m，交错布置。
3.2 超前支护 超前大管棚施工是洞口浅埋加强段的辅助工序，它通过管棚和注浆使地层稳固，防止隧道拱部在爆破过程中塌陷。成孔采用mgj-50水平地质钻机，超前大管棚支护纵向长度35m，采用外径为φ108 mm、壁厚6mm的热轧无缝钢管，钢管前段呈锥形，φ10mm加劲箍焊接在尾部，管壁四周钻φ20mm压浆孔，布置成梅花形。环向布置39根管棚，每根间隔40cm，外插角1～2度，在拱部120度范围内布置。为了提高管棚的抗弯能力，在管棚内增设钢筋笼，钢筋笼由四根主筋和固定环组成，主筋直径为18mm，固定环采用短管节，将其与主筋焊接，按1m间距设置。暗洞超前支护采用φ60mm中管棚作为浅埋段的辅助施工措施，按拱部120度范围内布置，纵向长度8m，环向间距40cm，每环38根，每环间纵向搭接长度为2m。管棚钢筋笼安装后立即对管口进行封堵，预留注浆孔、止回阀、止浆塞后开始注浆，浆液采用m20的强度等级。单孔注浆结束标准：①注浆压力逐步升高，当达到设计终压并稳定10min。②注浆量不小于设计注浆量80%。③进浆速度为开始进浆速度的1/4。 3.3 掘进施工 开挖采用crd五部开挖，由于上导净
空尺寸较小，采用pc30小挖机开挖。开挖顺序即为上导左侧→下导左侧→上导右侧→下导右侧→隧底，每一部开挖滞后上一部开挖3-5m。上导每次开挖进尺0.6m，下导每次开挖进尺1.2m，隧底每次开挖3m。每一个导坑开挖完成后，采用中隔壁与临时仰拱及时封闭成环，中隔壁与临时仰拱由i18工字钢与喷射混凝土组成。根据围岩监控量测结果，待初期支护变形稳定后，拆除下导部分的中隔壁，进行仰拱混凝土施工，仰拱混凝土每6m为一个浇筑段。
3.4 围岩监控量测 此湿陷性黄土浅埋段属于v级围岩，纵向每5m布设一个观测断面，共布设72个断面，且洞内埋设观测点与地表观测点的埋设要求位于同一断面里程上，具体布点见下图：
由于此段地质及地形复杂，量测频率定为2次/天，根据近3个月的观测，数据及回归曲线分析发现，本隧道沉降量各断面最终沉降量约在7cm左右，因此我们根据数据调整了支护参数和二衬施作时间，确保施工安全和结构的长期稳定性，同时能够更加节省混凝土的用量，进而节约工程造价。
4 总结
通过对新村隧道浅埋湿陷性黄土地段的施工，形成了一套完善的施工指导流程，为我单位以后的浅埋湿陷性黄土隧道施工提供了有力的技术支持和宝贵的施工经验。
参考文献：
[1]李雅琦，王恩茂.湿陷性黄土隧道施工安全风险管理研究[j].低温建筑技术，2011z（03）.
[2]杨海峰.大断面黄土隧道施工中监控量测的应用论述[j].价值工程，2011（35）.
[3]何金学.灰土挤密桩在湿陷性黄土地基中的应用[j].中小企业管理与科技（上旬刊），2012（02）.
浅谈黄土隧道常见的工程地质灾害及其防治措施
浅谈黄土隧道常见的工程地质灾害及其防治措施
摘要黄土是西安地区所特有的土体，其表现出的特殊工程特性，对工程结构物危害大，特别是在黄土隧道修建过程中，塌方和湿陷是两种最常见的地质灾害。黄土地层中的水对隧道的影响举足轻重，围岩中水的作用是黄土隧道设计、施工时的重点研究内容和关注对象。因此，加强防排水以及及时合理衬砌是黄土隧道施工过程中预防地质灾害的有效措施。
关键字黄土隧道；湿陷；塌方；灾害防治
1 黄土的工程特性对隧道工程的影响
1.1 黄土的湿陷性
湿陷黄土【1】在自重压力或外力荷载压力不变时，受水浸湿后结构迅速破坏，产生急骤显著附加下沉，从而引起地面的变形和建筑物破坏；湿陷性由湿陷系数、自重湿陷量、总湿陷量等指标【2】表征，宏观表现为浸水后沉降量显著增大。我国湿陷性黄土的分布面积约占全国黄土分布面积的60%左右，大部分分布在黄河中游地区的关中、陕北、宁夏、豫西、陇东及陇中的黄土高原地区，面积达27万km2。黄土的疏松多孔结构，尤其是结构性孔隙是黄土湿陷性的必要条件；黄土中的不抗水粒间胶结是黄土湿陷性的充分条件；遇水浸泡后黄土胶结削弱强度降低，并且其削弱程度随水量的大小成比例变化，极易产生湿陷、呈饱和流塑状态，从而减弱甚至丧失承载和自稳能力。这是黄土湿陷性的本质。
1.2 黄土的击实性
黄土击实性是指黄土在一定外力冲击作用下密度、含水量、强度等物理力学性质随冲击强度而变化的特性。一般冲击强度大时密度增大、含水量降低、强度提高。改变击实功，最优含水量和最大干密度也发生变化，击实功大能客服更大的摩擦阻力，所以最大干容重增大而最优含水量降低。
黄土的孔隙率在50%左右，按照孔隙的大小、形状、数量以及连通性等方面，黄土中的孔隙被分为微孔隙、小孔隙、中孔隙和大孔隙【3】。其中，微孔隙形成于胶结物中，杂乱分布，连通性差，透水性弱，主要是胶结物孔隙；小孔隙均为粒间孔隙，小孔隙由骨架颗粒相互穿插，紧密排列组成，又称为镶嵌孔隙，含少量胶结物孔隙；小孔隙和微孔隙在黄土沉积时形成，由骨架颗粒群形成的架空孔隙，数量较多，对骨架颗粒的稳定起着主要作用；中孔隙由骨架颗粒相互支架构成，数量多，为颗粒的变位提供了空间，连通性好，透水性强，是黄土产生震陷的主要原因，又称为支架孔隙；而大孔隙主要在黄土沉积后成岩过程中由生物作用形成，呈管状或不规则状，数量少，主要是黄土中次生的根洞、虫孔、鼠穴、节理【4】和裂隙以及溶蚀孔洞。
兰青增建二线铁路小峡隧道黄土围岩施工技术
浅谈兰青增建二线铁路小峡隧道黄土围岩施工技术
【摘要】：本文主要以兰青增建二线小峡隧道为例，主要针对隧道黄土围岩施工进行分析，从施工的过程进行论述，提出了在黄土隧道施工的一些方法，通过在施工中的反复实践，并解决了黄土隧道围岩软弱易坍塌及防排水困难的问题，可供同行参考。
【关键词】：浅谈湿陷性黄土隧道施工技术
1 工程概况
小峡隧道位于青海省西宁市湟水河小峡段马营村北侧。隧道洞身通过湟水河峡谷左侧的中、低山区，峡谷内河床狭窄，山势陡峻，地形起伏较大，冲沟发育，地面高程2180m～2300m，相对高差50~100m,自然坡度10%%d~50%%d。隧道洞身有数条冲沟，宽约5~10m，埋深较浅和露空的有四处。隧道为单线隧道，起讫里程dyk159+425~dyk163+417，总长3992m，进口1365.53m位于r-2800m的曲线上，出口192.06m位于r-3500m的曲线上，其余位于直线上。隧道围岩复杂多变，主要以iii级、iv级、v级围为主，其中ⅴ级围岩占隧道总长的34%，围岩主要第四系上更新统风积砂质黄土，具ⅲ级自重湿陷性，黄土中夹有圆砾土和卵石土；iii级、iv级围岩主要有侏罗系中、下统泥岩夹砂岩、页岩，加里东期闪长岩和震旦系下统片岩。
2 施工方法
2.1 隧道进口端黄土围岩开挖施工
隧道进口端洞口主要以黄土为主，施工采用挖掘机开挖，装载机装渣，自卸汽车运输。明洞主要是以拱墙采用整体模板台车整体浇筑，钢筋在钢筋加工场弯制，就位绑扎。混凝土浇筑采用泵送混凝土，捣固采用附着式振动器和插入式振动器联合振动。边坡防护与明洞开挖同步，明洞衬砌后及时回填，洞顶采用土工格式植草护面。洞口施工避开雨季，成洞面及时防护。进行连续观测，掌握围岩变形特性和其他力学性质，指导洞口施工。
黄土地区公路隧道施工技术浅析
第３６卷第８期 ・３１６・ ２ ０ １ ０年３月 山 西 建 筑 ＳＨＡＮＸｊ ＡＲＣＨＩＴＥＣｒＵＲＥ Ｖ０１．３６Ｎｏ．８ Ｍａｒ． ２０１０
文章编号：１００９—６８２５（２０１０）０８—０３１６—０２
黄土地区公路隧道施工技术浅析
王喜成
摘要：以山西地区某公路隧道为例，对黄土隧道施工进行分析，从施工的全过程进行论述，提出了一系列黄土隧道施工
的有效方法，通过在施工中的反复实践，解决了黄土隧道围岩软弱易坍塌及防排水困难等问题。
关键词：黄土隧道，湿陷性黄土，施工技术
中图分类号：Ｕ４５５ 文献标识码：Ａ
１工程概况
该隧道为双线分离式公路隧道，左线长８２２ ｍ，右线长８０６ ｍ。
隧址区位于山西省西部吕梁山脉的黄土梁峁区，沿线沟壑纵横、 地形地貌复杂。主要不良地质有滑坡、湿陷性黄土及膨胀土等。
隧道进出口围岩由黄土和湿陷性黄土组成，洞口稳定性较差，围
岩级别为Ｖ级；洞身围岩由湿陷性黄土、黄土、黏土等组成，围岩
级别Ⅳ级～Ｖ级。 ２施工方法
２．１洞口段施工
洞口土石方采用挖掘机开挖，石方采用非电控制爆破，装载 机装渣，自卸汽车运输。明洞拱墙采用整体模板台车整体浇筑，
钢筋在钢筋加工场弯制，就位绑扎。混凝土浇筑采用泵送混凝 土，捣固采用附着式振动器和插入式振动器联合振动。边坡防护
与明洞开挖同步，明洞衬砌后及时回填，洞顶采用土工格式植草
护面。洞口施工避开雨季，成洞面及时防护。进行连续观测，掌
握围岩变形特性和其他力学性质，指导洞口施工。
２．２洞身开挖
采用台阶分部开挖方法，施工机械组合：拱部环形及核心土
人工风镐或凿岩机＋下部采用凿岩台车掘进＋铲装机＋１４ ｔ自
卸汽车。洞身施工工序图见图１。
２．３初期支护及超前支护施工 ２（５）
注：１）隧道施工采用台阶分部开挖法； ２）其具体施工工序如下：ａ．上半部开挖’ｂ．拱部进行锚喷支护．ｃ．中心核部 开挖：ｄ．下部开挖；ｅ．边墙锚喷支护；ｆ．浇筑仰拱；ｇ．模筑二次衬砌； ３）该开挖法的台阶长度一般为１．５倍～２倍的洞跨，在施工中根据围岩稳定 情况，适当调整台阶长度、台阶个数，同时根据初期支护施作情况，采用长 短马口结合，错开施工。马口长度Ⅳ级不宜大于３ｍ，Ｖ级不宜大于２ｍ； ４）施工中坚持“弱爆破、短进尺、强支护、勤量测”的原则，合理确定施工开挖 步骤和循环进尺，避免放大炮； ５）／Ｊｎ强施工过程中的量测工作，以利设计和施工密切配合，及时发现施工中 出现的问题 图１ 洞身施工工序图

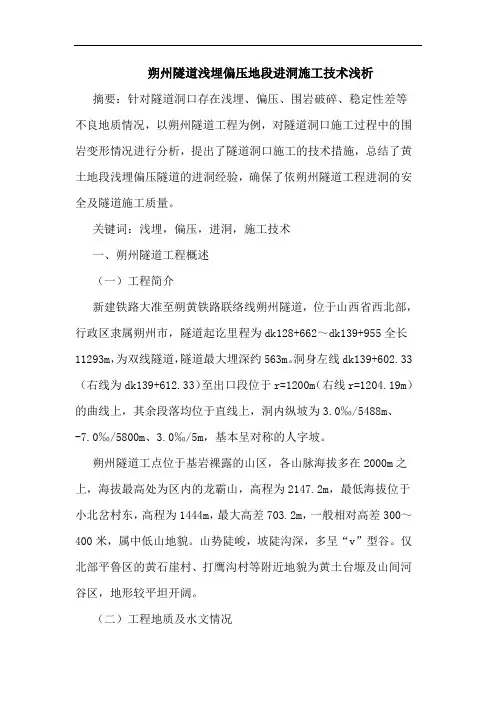

朔州隧道浅埋偏压地段进洞施工技术浅析
