初中物理光学测试题
第 1 页 共 4 页 八上物理光学测试（二）
一、单项选择题：
1.中华民族有着悠久的文化历史，流传着许多朗朗上口的诗句，在我们鉴赏这些忧美诗句的同时，常常能体会出其中蕴含的物理知识，对下列几种现象的解释不正确的是( )
A．“湖光映彩霞”——光的反射现象B．“潭清疑水浅”——光的折射现象
C．“风吹草低现牛羊”——光的直线传播D．“天在清溪底”——光的折射现象
2.下列叙述中的“影”由于光的折射形成的是（ ）
A．立竿见“影” B.毕业合“影” C. 湖光倒“影” D.形“影”不离
3.小明同学在课外用易拉罐做成如图所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是（ ）
A.蜡烛的正立像 B.蜡烛的倒立像 C.三角形光斑 D.圆形光斑
4.如图所示，对下列光学现象的描述或解释错误的是（ ）
（a）
（b） （c） （d）
A.图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B.图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点
C.图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
D.图（d）所示是太阳光经过三棱镜色散后的色光排列情况
5.一架飞机在离湖面2000米的空中飞行，湖水深20米，那么水中飞机的像离湖面的距离为（ ）
A. 2000米 B. 2020米 C.1980米 D.湖水太浅成不了像
6.把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图乙中的（ ）
7.下列叙述中，正确的是（ ）
A.在光的折射现象中，折射角一定小于入射角
B.凸透镜对光起会聚作用，因而物体经凸透镜所成的像总是缩小的
C.无论物体离平面镜远或近，它在平面镜中所成像的大小始终不变
D.凹面镜对光起发散作用，凸面镜对光起会聚作用
8.下图画出了光线射到空气与水界面处发生折射和反射的四幅光路图，其中正确的光路图是（ ）
A B C D
9.如图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法。下列判断正确的是（ ）
A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法
B．图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法
C．图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
D．图②能够说明近视眼的成像原理，图④给出了近视眼的矫正方法
10.用不透光的纸遮住透镜的上半部分，则在光屏上出现的像与不用纸遮住透镜形成的像区别是（ ）
A、像的上半部分消失 B、像的下半部分消失
C、像全部消失 D、仍有原来大小的像，但亮度变暗
二、多项选择题：（每个小题有两个或两个以上的正确答案）
1．下列光的应用属于紫外线应用的是（）
第 2 页 共 4 页 A．杀死微生物 B.利用使荧光物质发光验钞 C.进行遥控 D.制作夜视仪
2．以下光学现象中成实像的是
A．小孔成像 B.平面镜成像 C.人在岸边看到水底的石头 D. u>2f时凸透镜所成的像
3．以下关于凸透镜成像规律的概括正确的是（ ）
A．u>f时凸透镜成实像，u
B.实像都是倒立的，虚像都是正立的 C.实像一定是缩小的，虚像都是放大的
D.凸透镜成实像时，物距越大像越小像距也越小
4．以下说法正确的是（ ）
A．显微镜和望远镜的目镜都相当于一个放大镜
B.显微镜的物镜成像相当于一个投影仪的镜头成像
C．望远镜的物镜成像相当于一个投影仪的镜头成像
D. 我们人眼所能看到的物体的大小决定于物体本身的大小和物体对我们的眼睛所成视角的大小 襄阳东风三、填空题（17分）
1．打雷时先看到闪电后听到雷声是因为
，光在真空的速度是 m/s。
2. 物理知识无处不在，生活中的许多现象都与物理知识息息相关．例如：用铅笔在灯光下写作业，会出现铅笔的影子，这是光的 现象；吃饭时筷子放人盛水的碗中，看到筷子向上偏折了，这是光的 现象．
3．入射光线与平面镜的夹角是25°，则入射角是 度，反射光线和入射光线的夹角是 度。
4．一个同学站在竖起放置的大平面镜前1m处，他在镜中的像高1.6m，当他沿垂直镜面的方向后退1m后，他在镜中的像高是_______m，镜中的像与他之间的距离是______m。
5．站在清澈的河边，看到水中的鱼在云游，我们看到的云是光的 形成的 像，看到的鱼是光的 形成的 像，看到的鱼比实际位置要 一些。
6. 一束光线从空气垂直水面射入时，反射角为 ，折射角 。
7．平面镜和凸透镜都能成虚像，但平面镜所成的虚像是由光的 现象形成的；凸透镜所成的虚像是由光的
现象形成的。
四、作图题 （18分）
1．如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。
2.根据平面镜成像特点，在图中画出物体AB所成的像．
3．如图所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．
4.如图所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线和折射光线的大致方向。
第 3 页 共 4 页
5. 在图中的虚线内填上适当的光学仪器。
6.根据透镜的性质，完成图中的光路。
7．在图中作出镜面
8. 根据图中入射光和出射光的情况在方框内填上一个适当的光学元件
五、实验探究题（23分）
1．为了探究光反射时的规律，小明进行了如图1所示的实验。
图1 图2
（1）小明在实验中多次改变光束的入射方向进行实验，这样做的目的是：
___________________________________________
（2）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了 (填“镜面”或“漫”)反射。
（3）小明在做完上图实验后，又做了如图2所示的实验，他观察思考后得出的结论是________________________________________________________
（4）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：___________________________________________
2．如图是“探究平面镜成像特点”的情景：
（1）为便于观察，该实验最好在_______环境中进行（选填“较明亮”或“较黑暗”）； 用玻璃板代替平面镜，主要目的是_______________________；
(2) 如果玻璃板没有放正，将对实验产生什么影响？________________________.
(3)所用刻度尺的作用是便于比较像与物____ _关系．
(4)选取两段完全相同的蜡烛是为了比较像与物的__________关系．
(5)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像(填“能”或“不能”)．
(6) 晶晶站在平面镜前，看到镜中自己的 像，当她走近镜子时，镜 中的像将 (选填“变大”“变小”或“不
第 4 页 共 4 页 ABCD变”)．
（7）小明在实验中，测出一组物距和像距相等，就得出实验结论之一：“像距与物距相等”。老师说这样得到结论不合理，你认为理由是 __________________________。
(8) 下图中是物体在平面镜中成像的情况，正确的是（
）
(9) 根据你的实验过程和得到的结论判断，下列说法正确的是（ ）
A．像的大小与蜡烛到玻璃板的距离有关
B．蜡烛远离玻璃板过程中，蜡烛的像始终与蜡烛等大根据
C．把光屏放在玻璃板后像所在的位置，像会成在光屏上
D．用玻璃板代替平面镜是为了能在玻璃板后成一实像
（10）好学的小军做完实验后忽然想到了一个问题，自己在镜中的像是正立的，可岸边树木在水中却成倒影，这是因为
。
3．在“探究凸透镜成像规律”的实验中
图甲 图乙
（1）由图甲可知,凸透镜的焦距是____________㎝.
（2）如图乙改变蜡烛的位置，使其位于35cm刻度线外，再移动光屏，使烛焰在光屏上成清晰的倒立、
的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰 的实像（选填“放大”、“等大”或“缩小”）
（4）实验过程中小丽将蜡烛逐渐远离凸透镜的过程中，像逐渐变 （选填“变大”、“不变”或“变小”）
（5）小芳同学在实验中，她按如图装配仪器 (图中F点是焦点，H点是2倍焦距处)，此时光屏上得到了一个清晰的像，但像的位置偏高。造成这一现象的原因是 ；为了使像能成在光屏的中央，她应把蜡烛向
调(填“上”、“下”)；调节好蜡烛的高度后，她把蜡烛移到A点，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向 移动(填“左”或“右”)。
（6）在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在abcd四点并分别调整光屏的位置，如图探究后他总结出下列说法．其中正确的是 ( )
A．照相机是利用蜡烛放在a点 的成像特点制成的
B．放大镜是利用蜡烛放在b点 的成像特点制成的
C．幻灯机是利用蜡烛放在d点的成像特点制成的
D．蜡放在b点成的像比它放在c点成的像大
初中物理的光学现象测试题
初中物理的光学现象测试题
一、选择题（每题 3 分，共 30 分）
1、 下列现象中，属于光的直线传播的是（ ）
A 水中的倒影
B 放大镜把字放大
C 日食和月食
D 铅笔在水面处“折断”
2、 下列光学仪器中，利用光的反射原理制成的是（ ）
A 放大镜
B 近视眼镜
C 潜望镜
D 显微镜
3、 一束光线垂直射到平面镜上，若保持入射光线方向不变，将镜面旋转 20°，则反射光线转过的角度为（ ）
A 20°
B 40°
C 60° D 80°
4、 人站在平面镜前，当他向平面镜走近时，下列说法正确的是（ ）
A 像变大，像到镜面的距离变小
B 像变大，像到镜面的距离变大
C 像不变，像到镜面的距离变小
D 像不变，像到镜面的距离不变
5、 下列关于实像和虚像的说法中，正确的是（ ）
A 实像是由光的折射形成的，虚像是由光的反射形成的
B 看到实像时有光进入人眼，看到虚像时没有光进入人眼
C 实像是能用光屏承接的像，虚像是不能用光屏承接的像
D 平面镜成虚像，凸透镜成实像
6、 小明同学在探究凸透镜成像规律时，将点燃的蜡烛放在凸透镜前 20cm 处，在透镜另一侧的光屏上得到清晰等大的像。若把蜡烛从原来的位置向靠近透镜方向移动 10cm，则此时光屏上的像（ ）
A 是倒立放大的实像
B 是倒立缩小的实像
C 是正立放大的虚像
D 无法成像 7、 下列关于眼睛和眼镜的说法中，正确的是（ ）
A 人的眼睛相当于凸透镜
B 近视眼的晶状体较薄，折光能力较弱
C 矫正近视眼需要佩戴凸透镜
D 正常人的眼睛看远处物体时，晶状体变薄，折光能力变弱
8、 下列现象中，属于光的色散的是（ ）
A 小孔成像
B 水中月、镜中花
C 雨后彩虹
D 皮影戏
9、 下列关于紫外线的说法中，正确的是（ ）
A 紫外线对人体总是有害的
B 紫外线能使荧光物质发光
C 医院里常用红外线消毒
D 一切光源发出的光中都有紫外线
初中物理练习题 2022-2023学年山东省泰安市新泰市八年级(下)第一次作业物理试卷
2022-2023学年山东省泰安市新泰市怀德中学八年级（下）第一次作业物理试卷
一、选择题（共12小题）
A．投影仪B．照相机C．放大镜D．潜望镜1．利用图示凸透镜成像情景制成的光学设备是（ ）
A．投影仪B．照相机C．放大镜D．近视眼镜2．如图所示，烛焰在光屏上成清晰的像。下列哪个光学器材的成像原理与其相同（ ）
A．
投影仪放映B．
照相机拍照
C．
放大镜观察物体D．
监控器摄像3．如图所示，凸透镜的应用事例中，所成像的性质完全相同的有（ ）
A．天鹅在水中倒影，是光的反射形成的实像
B．天鹅在水中倒影，是光的折射形成的虚像
C．当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩
D．当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸4．荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的照片，下列说法正确的是（ ）
5．图中关于光现象的描述，其原理与其它三个不同的是（ ）
A．
叉鱼时向更深处投掷鱼叉
B．
商场内监控探头的应用
C．
缸中金鱼“变大”
D．
日食现象
A．反光镜B．凹面镜C．平面镜D．凸透镜6．外出旅游，照相机是我们必备的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相当于一个（ ）
A．
监控器摄像B．
照相机照相C．
无人机航拍D．
投影仪放映7．如图所示，凸透镜的应用事例中，所成像性质完全相同的有（ ）
A．光屏向右移，能接收到清晰缩小的实像
B．光屏向左移，能接收到清晰放大的实像
C．光屏向左移，能接收到清晰缩小的实像
D．无论怎样移动光屏，都接收不到清晰的像8．在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像。接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验。下列情形可能发生的是（ ）

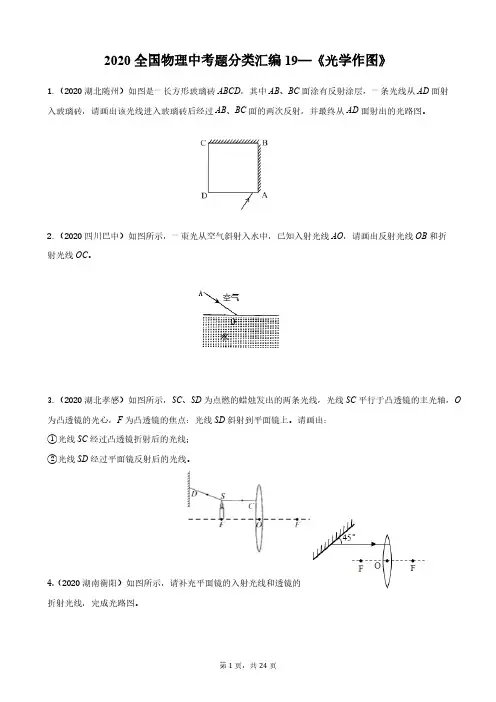

全国物理中考题分类汇编—《光学作图》
第1页，共24页2020全国物理中考题分类汇编19—《光学作图》 1.（2020湖北随州）如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。 2.（2020四川巴中）如图所示，一束光从空气斜射入水中，已知入射光线AO，请画出反射光线OB和折射光线OC。 3.（2020湖北孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出： ①光线SC经过凸透镜折射后的光线； ②光线SD经过平面镜反射后的光线。 4.（2020湖南衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。 第2页，共24页 5.（2020山东济宁）一束光照射到平面镜上，如图所示。请在图中画出反射光线并标出反射角的度数。(按要求完成图) 6.（2020辽宁抚顺）如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出： (1)𝑆点发出的入射光线。 (2)经平面镜的反射光线。 (3)凸透镜左侧焦点F的位置。 7.（2020江苏镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。 8.（2020内蒙古呼和浩特）如图所示，处于水中的点光源S，发出一条光线从水中斜射入空气。 (1)在图中作出这条入射光线的反射光线与折射光线的大致位置； (2)画出关于水面所成像的位置点； 第3页，共24页(3)光在真空中的传播速度为______。 9.（2020湖北十堰）如图，空气中某点光源S发出的条光线射向水面，在水面发生反射和折射，反射光线经过P点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。 10.（2020江苏常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源𝑆.(保留作图痕迹) 11.（2020湖北恩施）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)。 12.（2020内蒙古通辽）如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，𝑆′为像点，请确定点光源S的位置，并补全光路图。 第4页，共24页 13.（2020辽宁辽阳）如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出点光源S，并完成光路图。 14.（2020安徽）图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。 15.（2020江苏无锡）请在图中画出木棒AB在平面镜中所成的像。 16.（2020四川遂宁）请根据要求作图(保留作图痕迹) 图中𝐴′𝐵′是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。 第5页，共24页 17.（2020河南）检查视力时，为节省空问，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，情在图中作出教通着通过平面镜M看到视力表上A点的光路图。 18.（2020贵州铜仁）根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围．(请保留作图痕迹) 19.（2020江苏南通）如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。 20.（2020广州）如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线。 第6页，共24页 21.（2020重庆B卷）请按要求完成下列作图： 如图所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。 22.（2020四川成都）如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。 23.（2020贵州黔西南）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。 24.（2020湖南娄底）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点𝐹.请作出OA的入射光线和经凸透镜折射后的折射光线。 第7页，共24页 25.（2020湖南永州）如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。 26.（2020青海）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。 27.（2020四川自贡）请在图中画出光线经过凹透镜后的光路图(𝐹为焦点)。 第8页，共24页28.（2020广州）如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴。 ①凸透镜的焦距为______cm。 ②画出光线b经光心后的光线。 ③物体MN经凸透镜成的像相对于物是______(选填“放大”“等大”“缩小”)的。 ④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动？ 29.（2020辽宁营口）如图所示，水平放置的凹透镜，F是它的焦点，光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。 30.（2020辽宁丹东）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为𝐹1，凸透镜的焦点为𝐹2，一条光线经凹透镜(该光线的延长线过凹透镜的虚焦点𝐹1)折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。 第9页，共24页 第10页，共24页参考答案 1.【答案】解： ①光斜射向AD面时，过入射点先作法线，光由空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中画出折射光线； ②经过折射光线射到AB面时发生光的反射，先过入射点作法线，根据反射角等于入射角作出反射光线；同理作出光射到BC面的反射光线； ③经BC反射的光线射到AD面上时，再次发生折射，过入射点作法线，光由玻璃斜射入空气中时，折射角大于入射角，由此在法线左侧空气中作出最终从AD面射出的光线。如图所示： 【解析】(1)发生光的反射时：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角； (2)发生光的折射时：折射光线与入射光线、法线在同一平面上，光从空气斜射入水中或其他介质中时，折射光线向法线偏折，入射角大于折射角；光从水或其他介质斜射入空气中时，折射光线远离法线偏折，折射角大于入射角。 本题考查根据光的反射和折射定律作图，关键是知道反射角、折射角与入射角的大小关系。 2.【答案】解：过入射点O做法线，在法线右侧根据反射角等于入射角画出对应的反射光线OB；光从空气斜射入水中，所以折射角小于入射角，在法线右侧的水中画出对应的折射光线OC，如图所示： 【解析】光从空气中斜射到水面，在水面上发生折射的同时也发生了反射，利用光的反射规律、折射规律即可作出对应的反射光线和折射光线。 此题主要考查光的反射定律和折射定律的应用，难度不大，掌握基础知识是关键。 第11页，共24页3.【答案】解： ①平行于主光轴的光线经凸透镜折射后过焦点，由此画出SC经凸透镜折射后的光线，如图所示： ②由图知，D为入射点，过D点作法线，根据反射角等于入射角作出SD的反射光线，如图所示： 【解析】①在作凸透镜的光路图时，先确定所给光线的特点再根据凸透镜的三条特殊光线来作图。 ②发生光的反射时：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。由此作出SD经平面镜反射后的光线。 本题考查了光的反射和凸透镜对光线作用的作图，要掌握好光的反射定律以及凸透镜对三条特殊光线的作用，作图要规范。 4.【答案】解：经过入射点作出法线，因为反射光线与镜面的夹角是45°，所以反射角为90°−45°=45°.根据反射角与入射角相等作出入射光线； 反射光线平行于凸透镜的主光轴，经过凸透镜后折射光线过焦点，如图所示： 。 【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线； 平行于主光轴的光线经过凸透镜后会过焦点。 本题考查了凸透镜对光线的作用、光的反射定律的应用，注意法线要画成虚线，属于基础知识。 5.【答案】解：首先垂直于镜面画出法线，然后根据反射光线、入射光线分居法线两侧，反射角等于入射角在法线右侧画出反射光线； 此时入射光线与平面镜夹角为60°，所以入射角为90°−60°=30°，则反射角也为30°，如图所示： 第12页，共24页 【解析】①根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角。 ②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。 此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念，入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。 6.【答案】解： 根据平面镜成像特点，先作出S点关于平面镜的对称点，即为S的像点𝑆′，再连接𝑆′与凸透镜上发生折射时的折射点，即可得到S点发出的光经平面镜的反射光线，与镜面的交点A为入射点，连接SA即为平面镜的入射光线； 再根据通过焦点的光线经凸透镜折射后将平行于主光轴可知，射向凸透镜的光线(经平面镜的反射光线)与主光轴的交点为凸透镜左侧的焦点𝐹.如图所示： 【解析】物和像关于平面镜对称，据此确定像点的位置；而反射光线好像是从虚像上发出的，据此连接像点与凸透镜上发生折射时的折射点，画出反射光线和入射光线，再根据过焦点的光线经凸透镜折射后将平行于主光轴可得凸透镜左侧的焦点。 本题将平面镜成像的光路图与凸透镜的光路图结合起来，利用好“经平面镜后的反射光线好像是从虚像上发出的”是解题的关键。 7.【答案】解：过镜面作出点S的对称点𝑆′，即为点光源S在平面镜中的像，连接𝑆′𝑂并延长则OA为反射光线，如下图所示： 第13页，共24页 【解析】根据平面镜成像的特点像与物关于镜面对称做出像点，然后根据反射光线的反向延长过像点做出反射光线即可。 此题考查光的反射光路图的画法，认真审题，注意题目要求，并知道反射光线的反向延长过像点是解答此题关键。 8.【答案】3.0×108𝑚/𝑠 【解析】解： (1)先过入射点垂直于界面作出法线，再根据反射角等于入射角，在法线左侧的水中画出反射光线；光从水中斜射入空气时，折射角大于入射角，据此在法线左侧的空气中画出折射光线的大致位置。如图所示： (2)平面镜成像时像与物关于镜面对称，据此作出S关于水面的对称点𝑆′，即为S的像点。如图所示： (3)光在真空中的传播速度为3.0×108𝑚/𝑠。 故答案为：(1)反射光线与折射光线的大致位置见解答图；(2)𝑆关于水面所成像的位置见解答图；(3)3.0×108𝑚/𝑠。 (1)光从水中斜射入空气时，在界面处会同时发生反射和折射，根据光发生反射和折射时，反射角与入射角、折射角与入射角的关系以及反射光线、折射光线与入射光线的位置关系画出反射光线和折射光线即可。 (2)根据平面镜成像时像与物关于镜面对称的特点作图。 (3)光在真空中的传播速度为3.0×108𝑚/𝑠。 此题主要考查了作光的反射和折射光路图，掌握光的反射和折射定律，理解平面镜成像特点是解答此题的前提。 9.【答案】解：根据平面镜成像的规律：像与物关于镜面对称，作出点光源S在关于水面的对称点𝑆′，即像点。 连接𝑆′𝑃，与水面的交点O即为入射点，连接SO即为入射光线；连接OP即为反射光线；

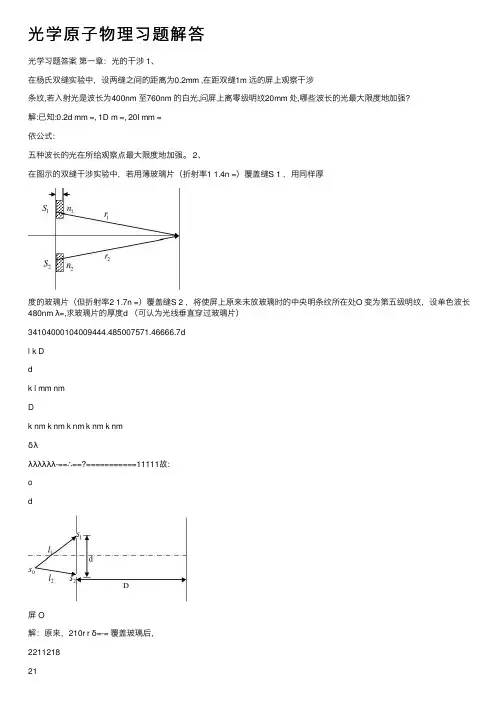

光学原子物理习题解答
光学原⼦物理习题解答
光学习题答案 第⼀章：光的⼲涉 1、
在杨⽒双缝实验中，设两缝之间的距离为0.2mm ,在距双缝1m 远的屏上观察⼲涉
条纹,若⼊射光是波长为400nm ⾄760nm 的⽩光,问屏上离零级明纹20mm 处,哪些波长的光最⼤限度地加强?
解:已知:0.2d mm =, 1D m =, 20l mm =
依公式:
五种波长的光在所给观察点最⼤限度地加强。 2、
在图⽰的双缝⼲涉实验中，若⽤薄玻璃⽚（折射率1 1.4n =）覆盖缝S 1 ，⽤同样厚
度的玻璃⽚（但折射率2 1.7n =）覆盖缝S 2 ，将使屏上原来未放玻璃时的中央明条纹所在处O 变为第五级明纹，设单⾊波长480nm λ=,求玻璃⽚的厚度d （可认为光线垂直穿过玻璃⽚）
34104000104009444.485007571.46666.7d
l k D
d
k l mm nm
D
k nm k nm k nm k nm k nm
δλ
λλλλλλ-==∴==?===========11111故:
od
屏 O
解：原来，210r r δ=-= 覆盖玻璃后，2211218
21()()5()558.010r n d d r n d d n n d d m
n n δλ
λ
λ-=+--+-=∴-==
=?- 3、在双缝⼲涉实验中，单⾊光源S 0到两缝S 1和S 2的距离分别为12l l 和，并且123l l λ=-，λ为⼊射光的波长，双缝之间的距离为d ，双缝到屏幕的距离为D ，如图，求： （1） 零级明纹到屏幕中央O 点的距离。 （2） 相邻明条纹的距离。
解：（1）如图，设0p 为零级明纹中⼼，则：21022112112021()()03()/3/r r d p o D l r l r r r l l p o D r r d D d
λ
λ-≈+-+=∴-=-==-=
(2)在屏上距0点为x 处， 光程差 /3dx D δλ≈- 明纹条件 (1,2,3)k k δλ=± = (3)/k
关于物理光学习题附答案
关于物理光学习题附答案
⼀、 选择题1、在相同时间内，⼀束波长为λ的单⾊光在空中和在玻璃中，正确的是 [ ]
A 、 传播的路程相等，⾛过的光程相等；
B 、 传播的路程相等，⾛过的光程不相等；
C 、 传播的路程不相等，⾛过的光程相等；
D 、 传播的路程不相等，⾛过的光程不相等。
2. 如图所⽰，平⾏单⾊光垂直照射到薄膜上，经上下两表⾯反射的两束光发⽣⼲涉，若薄膜的厚度为e ，并且n1n3,λ为⼊射光在真空中的波长，则两束反射光在相遇点的相
位差为 [ ]
A ．λπe n 22 ； B. ππ+e n 22 ；
C ．πλπ+e n 24； D. 2/42πλπ+e n 。
3. 在双缝⼲涉实验中，屏幕E 上的P 点是明条纹。若将2S 缝盖住，并在21S S 连线的垂直平分⾯处放⼀反射镜M ，如图所⽰，则此时 [ ]A ．P 点处仍为明条纹；
B. P 点处为暗条纹；
C ．不能确定P 点处是明条纹还是暗条纹；
D. ⽆⼲涉条纹。
4、⽤⽩光源进⾏双缝实验，若⽤⼀纯红⾊的滤光⽚遮盖⼀条缝，⽤⼀个纯蓝⾊的滤光⽚遮盖另⼀条缝，则 ［ ］
A ．⼲涉条纹的宽度将发⽣变化；
B. 产⽣红光和蓝光的两套彩⾊⼲涉条纹；
C ．⼲涉条纹的位置和宽度、亮度均发⽣变化；
D ．不发⽣⼲涉条纹。
5、有下列说法：其中正确的是 ［ ］
A 、从⼀个单⾊光源所发射的同⼀波⾯上任意选取的两点光源均为相⼲光源；
B 、从同⼀单⾊光源所发射的任意两束光，可视为两相⼲光束；
C 、只要是频率相同的两独⽴光源都可视为相⼲光源；
D 、两相⼲光源发出的光波在空间任意位置相遇都会产⽣⼲涉现象。
6、真空中波长为λ的单⾊光，在折射率为n 的均匀透明媒质中，从A 点沿某⼀路径到B 点，路径的长度为 L ， A 、B 两点光振动位相差记为Δφ，则 ［ ］（A ） L =3λ/（2n ）,Δφ = 3π； ( B ) L = 3λ/（2n ）,Δφ = 3n π；
（C ） L = 3n λ/2 , Δφ = 3π； ( D ) L = 3n λ/2 ，Δφ = 3n π。7、双缝⼲涉实验中，两条缝原来宽度相等，若其中⼀缝略变宽，则 ［ ］

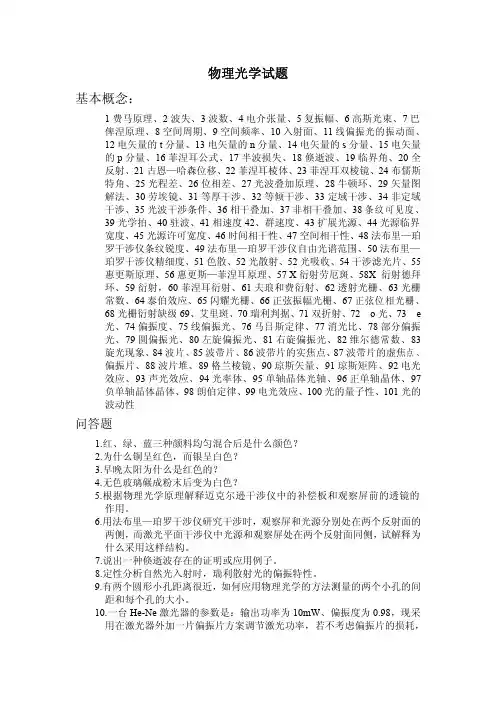

物理光学习题
物理光学试题
基本概念：
1费马原理、2波失、3波数、4电介张量、5复振幅、6高斯光束、7巴
俾涅原理、8空间周期、9空间频率、10入射面、11线偏振光的振动面、
12电矢量的t分量、13电矢量的n分量、14电矢量的s分量、15电矢量
的p分量、16菲涅耳公式、17半波损失、18倏逝波、19临界角、20全
反射、21古恩—哈森位移、22菲涅耳棱体、23菲涅耳双棱镜、24布儒斯
特角、25光程差、26位相差、27光波叠加原理、28牛顿环、29矢量图
解法、30劳埃镜、31等厚干涉、32等倾干涉、33定域干涉、34非定域
干涉、35光波干涉条件、36相干叠加、37非相干叠加、38条纹可见度、
39光学拍、40驻波、41相速度42、群速度、43扩展光源、44光源临界
宽度、45光源许可宽度、46时间相干性、47空间相干性、48法布里—珀
罗干涉仪条纹锐度、49法布里—珀罗干涉仪自由光谱范围、50法布里—
珀罗干涉仪精细度、51色散、52光散射、52光吸收、54干涉滤光片、55
惠更斯原理、56惠更斯—菲涅耳原理、57X衍射劳厄斑、58X衍射德拜
环、59衍射，60菲涅耳衍射、61夫琅和费衍射、62透射光栅、63光栅
常数、64泰伯效应、65闪耀光栅、66正弦振幅光栅、67正弦位相光栅、
68光栅衍射缺级69、艾里斑、70瑞利判据、71双折射、72o光、73e
光、74偏振度、75线偏振光、76马吕斯定律、77消光比、78部分偏振
光、79圆偏振光、80左旋偏振光、81右旋偏振光、82维尔德常数、83
旋光现象、84波片、85波带片、86波带片的实焦点、87波带片的虚焦点、
偏振片、88波片堆、89格兰棱镜、90琼斯矢量、91琼斯矩阵、92电光
效应、93声光效应、94光率体、95单轴晶体光轴、96正单轴晶体、97
负单轴晶体晶体、98朗伯定律、99电光效应、100光的量子性、101光的
波动性
问答题
1.红、绿、蓝三种颜料均匀混合后是什么颜色？
2.为什么铜呈红色，而银呈白色？
初二物理光学画图题专项60题+答案解析
第1页（共36页） 初二物理光学画图题专项60题 一．作图题（共60小题） 1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。 2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。 3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。 4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。（保留作图痕迹） 5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。 6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。 7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
第2页（共36页） 8．如图所示，画出烛光下杆AB在桌面上的影子范围。 9．画出图中入射光线的反射光线。 10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。 11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。请画出本次控制电视机的光路。 12．有时，黑板反光会“晃”着部分同学的眼睛。如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。 13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。 14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄
第3页（共36页） 板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。 15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。 16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。 17．如图所示，从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点，请你作出此过程的光路图（保留作图痕迹）。 18．如图所示，某同学的眼睛用A点表示，树顶用B点表示。请你在图中画出此同学看到水中倒影B的光路图。 19．如图所示，在学习光的反射时，老师在教室外的A点放置一块平面镜，把太阳光反射到了教室内的B点。请你利用所学知识画出A点放置的平面镜。
2022年八年级物理上册第四章光学部分单元测试试题(有答案)
光的直线传播与光的反射与光的折射测试卷 姓名: 成绩：
一、选择题（每题3分,总分是60分）
1．“井底之蛙”这个成语大家都很熟悉，如图所示，枯井中的青蛙的眼睛位于井底O点，“坐井观天，所
见甚小”，下图中青蛙通过井口观察范围正确的是（ ）
2.如下图所示，点燃的蜡烛放在距小孔a处，它成像在距小孔b的半透明纸上，且a大于b。则半透明纸
上的像是( )
A.倒立、放大的虚像
B.倒立、缩小的虚像
C.倒立、放大的实像
D.倒立、缩小的实像
3.小明用图所示的实验装置，探究反射光线与入射光线是否在同一平面内，应进行的操作是（ ）
A．沿ON向后转动纸板P
B．沿ON向后转动纸板Q
C．改变光线AO与ON的夹角
D．改变光线BO 与ON的夹角
4.小明同学在课外用易拉罐做成如图所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形
小孔，则他在半透明纸上看到的像是（ ）
A.蜡烛的正立的像
B.蜡烛的倒立的像
C.三角形的光斑
D.圆形的光斑
5．如图所示，若入射光线与平面镜成30°夹角，则下列说法正确的是（ ）
A．入射角是30°
B．反射光线与镜面的夹角是60°
C．反射角是60°
D．入射光线与反射光线的夹角是60°
6.检查视力时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像（如图所示）。视
力表在镜中的像与被测者相距（ ）
A.2.0m
B.2.5m
C.4.5m
D.5m
7.去年暑假，小梦陪着爷爷到湖里叉鱼。小梦将钢叉向看到鱼的方向投掷，总是叉不到鱼。如图所示的四
幅光路图中，能正确说明叉不到鱼的原因是（ ）
8．把一根筷子放在盛水的玻璃杯里，然后人在水面斜上方去看筷子，看到的是图是( )
9.下列光路图中，正确表示了光从空气进入水中的是（ ）
10.平时我们能在公园的湖里看见天上的云和水里的鱼，下列说法正确的是( )
A．云是反射形成的虚像，鱼是反射形成的虚像
B．云是折射形成的实像，鱼是折射形成的实像
2022-2023学年重庆各地八年级物理期末试题汇总——光学填空题(含答案)
第1页/总14页2022-2023学年重庆各地八年级物理期末试题汇总—光学填空题1．（2022·重庆巴南·八年级期末）是把双刃剑，同学们应该正确使用来为学习服务。但有的同学长期沉迷于游戏，导致成绩和视力下降，需配戴______（选填“近视”或“远视”）眼镜进行矫正，这种眼镜，镜片的厚度______（选填“大于”“等于”或“小于”）边沿的厚度。2．（2022·重庆涪陵·八年级期末）“白头一老子，骑驴去饮水．岸上蹄踏蹄，水中嘴对嘴。”诗中情景与图中照片类似，诗中后两句表达的是平面镜成像的光学现象，其特点是成正立、等大的______（选填“虛”或“实”）像，其原理是光的______（选填“反射”或“折射”）。3．（2022·重庆涪陵·八年级期末）如图是光线在空气和玻璃的分界面形成的情景图。请你判断折射角的大小是________°，空气的位置在____（选填“AC右方”“AC左方”“BD上方”或“BD下方”）。4．（2022·重庆八中八年级期末）如图所示，是女子10米气步选手杨倩在东京奥运会上获得首金场景，杨倩举瞄准，是利用了光沿___________传播，光在气步的靶子表面上发生___________反射（选填“漫”或“镜面”）。第2页/总14
页5．（2022·重庆·西南大学附中八年级期末）“杂交水稻之父”袁隆平领衔的杂交水稻双季亩产在2021年达到了1500公斤，实现了袁老生前的愿望，稻米呈金灿灿的黄色是因为它只_______（选填“吸收”或“反射”）黄光。丰收的喜悦让小明想起“稻花香里说丰年，听取蛙声一片”，声音是由物体______产生的。6．（2022·重庆九龙坡·八年级期末）早晨，太阳光（平行光）与水平方向成30角照射到一水平放置的平面镜上，经镜面反射后，反射角为______；当入射角减小10时，反射光线与入射光线的夹角为______。7．（2022·重庆一中八年级期末）身高1.8m的小鹏站在竖直放置的平面镜前3m处，如果小鹏远离平面镜1m，则他的像高_________1.8m（选填“大于”、“小于”或“等于”），此时的像与平面镜的距离为_________m。8．（2022·重庆合川·八年级期末）没有其它光时，黄光照在红色衣服上，看到的衣服是_______色的；从各个方向都能看见电影屏幕上的像，是因为光在屏幕上发生了_______反射（选填“镜面”或“漫”）。9．（2022·重庆长寿·八年级期末）如图所示，三条互相平行的光线入射到凹凸没有平的物体表面上，三条反射光线______（选填“会”或“没有会”）平行射出，这种反射______（选填“遵循”或“没有遵循”）光的反射定律。10．（2022·重庆市凤鸣山中学八年级期末）某同学身高1.5m，站在竖直放置的平面镜前1.2m处，平面镜的高度为1.1m，则人在镜中的像高为_________m，人到像的距离为_________m．11．（2022·重庆市潼南区教育科学研究所八年级期末）广泛运用于生活之中，我们能看见是由于光在图案上发生了_____（选填“反”或“折”）射；用手机扫描时，手机的镜头相关于______镜。第3页/总14页（选填“凸透镜”或“凹透镜”）12．（2022·重庆长寿·八年级期末）眼睛角膜和晶状体的共同作用类似于一个______透镜，这种透镜对光有______作用；青少年如果长时间使用电子产品，缺乏户外，就可能患上近视，患近视后需要佩戴______透镜进行矫正。13．（2022·重庆巫山·八年级期末）如图所示是医学上常用的内窥镜，它是一种在细管顶端装有小型摄像机的器械，摄像机的镜头相当于___________镜。在自带光源的照射下，人体内部器官会成倒立___________的实像，再通过电信号传播出来；检查时，想要增大观察范围，此时应该使内窥镜细管顶端___________（选填“接近”或“远离”）患处。14．（2022·重庆南岸·八年级期末）经典力学和实验物理学的先驱_____率先用望远镜观察天空得到天体运行的结果有力支持了哥白尼的_____．15．（2022·重庆南开中学八年级期末）如图所示，雨天后的夜晚，小融同学背着月光在行走，为没有踩到地面上的积水，应走地面上较______（选填“亮”或“暗”）处，因为此时月光射到地面上的积水处，发生的是______（选填“镜面反射”或“漫反射”）。16．（2022·重庆巴南·八年级期末）如图，是激光笔发出的激光沿AO方向射到平面镜的O点，经反射后沿OB方向射出的情形，已知反射光线和入射光线互相垂直，入射角为______度。现将激光沿BO方向入射，观察到激光束将沿OA方向射出，说明在光的反射现象中，光路是______的。第4页/总14
《物理光学与应用光学》习题及选解2
《物理光学与应⽤光学》习题及选解2
《物理光学与应⽤光学》习题及选解
第⼀章
习题1-1. ⼀个线偏振光在玻璃中传播时，表⽰为：i E ))65.0(10cos(10152t c
z
-??=π，试求该光的频率、波长，玻璃的折射率。
1-2. 已知单⾊平⾯光波的频率为z H 10
14
=ν，在
z = 0 平⾯上相位线性增加的情况如图所⽰。求f x ， f y ， f z 。
1-3. 试确定下列各组光波表⽰式所代表的偏振态： (1))sin(0kz t E E x -=ω，)cos(0kz t E E y -=ω; (2) )cos(0kz t E E x -=ω，
)4cos(0πω+-=kz t E E y ;
(3) )sin(0kz t E E x -=ω，)sin(0kz t E E y --=ω。 1-4. 在椭圆偏振光中，设椭圆的长轴与x 轴的夹⾓为α，椭圆的长、短轴各为2a 1、2a 2，E x 、E y 的相位差为?。求证：?αcos 22tan 2
20
000y x y x E E E E -=
。1-5.已知冕牌玻璃对0.3988µm 波长光的折射率为n = 1.52546，11m 1026.1/--?-=µλd dn ，求光在该玻璃中的相速和群速。
1-6. 试计算下⾯两种⾊散规律的群速度（表⽰式中的v 表⽰是相速度）：
(1)电离层中的电磁波，222λb c v +=，其中c 是真空中的光速，λ是介质中的电磁波波长，b 是常数。
(2)充满⾊散介质（)(ωεε=，)(ωµµ=）的直波导管中的电磁波，222/a c c v p -=εµωω，其中c 真空中的光速，a 是与波导管截⾯有关的常数。1-7. 求从折射率n = 1.52的玻璃平板反射和折射的光的偏振度。⼊射光是⾃然光，⼊射⾓分别为?0，?20，?45，0456'?，?90。
1-8. 若⼊射光是线偏振的，在全反射的情况下，⼊射⾓应为多⼤⽅能使在⼊射⾯内振动和垂直⼊射⾯振动的两反射光间的相位差为极⼤？这个极⼤值等于多少？1-9. 电⽮量振动⽅向与⼊射⾯成45°的线偏振光，⼊射到两种透明介质的分界⾯上，若⼊射⾓=501θ，n 1 = 1，n 2 = 1.5，则反射光的光⽮量与⼊射⾯成多⼤的⾓度？若?=601θ时，该⾓度⼜为多
