材料成型技术基础试题及答案
材料成型技术基础试题及答案
华侨大学材料成型技术基础考试试题及答案
1、高温的γ－Fe就是 面心立方 晶格。其溶碳能力比α－Fe大,在1148℃时溶解度最大达到 2、11 ％。 2、铸件上的重要工作面与重要加工面浇注时应朝 下 。 3、球墨铸铁结晶时,决定其基体组织就是 共析 石墨化过程;为使铸铁中的石墨呈球状析出,需加入 稀土镁合金 (材料),这一过程称为 球化 处理。 4、单晶体塑性变形的主要形式就是 滑移变形 ,其实质就是 位错运动 。 5、如果拉深系数过小,不能一次拉深成形时,应采取 多次拉深工艺 ,并应进行 再结晶退火 。 5、镶嵌件一般用 压力 铸造方法制造,而 离心 铸造方法便于浇注双金属铸件。 6、锤上模锻的锻模模膛根据其功用不同,可分为 模锻模膛 、 制坯 模膛 两大类。 7、设计冲孔模时,应取 凸模刃口尺寸 等于冲孔件尺寸;设计落料模时, 凹模刃口尺寸应等于 落料件 尺寸,凸模刃口尺寸等于 落料件尺寸减去模具间隙Z 。 8、焊接接头就是由 焊缝 区, 熔合 区,及焊接热影响区组成。 9、埋弧自动焊常用来焊接 长直 焊缝与 环 焊缝。 10、要将Q235钢与T8钢两种材料区分开来,用 B 方法既简便又准确。 A、拉伸试验 B、硬度试验 C、弯曲试验 D、疲劳试验 11、在材料塑性加工时,应主要考虑的力学性能指标就是 C 。 A 、屈服极限 B、强度极限 C、延伸率 D、冲击韧性 12、亚共析钢合适的淬火加热温度范围就是 B 。 A、Ac1+30～50℃ B、Ac3+30～50℃ C、Acm+30～50℃ D、Accm+30～50℃ 13、有一批大型锻件,因晶粒粗大,不符合质量要求。经技术人员分析,产生问题的原因就是 A 。 A、始锻温度过高; B、 终锻温度过高; C、始锻温度过低; D、 终锻温度过低。 14、模锻件的尺寸公差与自由锻件的尺寸公差相比为 D 。 A、相等 B、相差不大 C、相比要大得多 D、相比要小得多 15、铸件的质量与其凝固方式密切相关,灰铸铁的凝固倾向于 A ,易获得密实铸件。 A、逐层凝固 B、糊状凝固 C、中间凝固 16、铸件的壁或肋的连接应采用 C 。 A、锐角连接 B、直角连接 C、圆角连接 D、交叉连接 17、下列焊接方法中, B 可不需另加焊接材料便可实现焊接; C 成本最低。 A、埋弧自动焊 B、电阻焊 C、CO2气体保护焊 D、氩弧焊 1、细化晶粒可提高金属的强度与硬度,同时可提高其塑性与韧性。(√ ) 2、由于T13钢中的含碳量比T8钢高,故前者的强度硬度比后者高。(× ) 3、当过热度相同时, 亚共晶铸铁的流动性随着含碳量的增多而提高。(√ ) 4、共晶成分合金就是在恒温下凝固的, 结晶温度范围为零。所以, 共晶成分合金只产生液态收缩与固态收缩,而不产生凝固收缩。(× ) 5、铸件结构斜度不同于拔模斜度,表现为斜度值大,且需在零件图上示出。(√ ) 材料成型技术基础试题及答案 6、在板料拉深时,凸模与凹模之间的间隙Z应该略大于板料厚度。(√ ) 7、金属经压力加工产生的纤维组织,使金属在性能上具有方向性,沿着纤维方向性能较差,垂直纤维方向性能较好。(×) 8、二氧化碳保护焊由于有CO2的作用,故适合焊有色金属与高合金钢。 (×) 9、锅炉、压力容器等重要结构件焊接应采用搭接接头型式,并使用碱性焊条。(×) 10、“同时凝固”这种工艺措施可以有效的防止应力、变形与缩孔缺陷。(×)
三、名词解释 (10 分, 每题2、5分) 1、球化退火:将共析钢或过共析钢加热到Ac1以上20~30℃,适当保温,缓慢冷却,使钢中碳化物(Fe3CⅡ+ Fe3C)呈球状化而进行的热处理工艺。
2、壁厚敏感性:随着铸件壁厚的增加,铸件组织中石墨片数量与尺寸都增加,铸铁强度、硬度下降的现象。 3、加工硬化: 金属经过塑性变形后,强度与硬度上升,而塑性与韧性下降的现象。 4、焊接热影响区: 就是指受焊接热循环影响,焊缝附近的母材金属发生组织与性能变化的区域。 四、简答题(共29分) 1.下列牌号各表示哪种钢或铸铁？牌号中的各组数字表示什么意义？(4分) 1)Q235:碳素结构钢;数字表示该类钢屈服强度为235 MPa。 2)T12:碳素工具钢;数字表示该类钢碳的质量分数为1、2%。 3)HT250:灰铸铁;数字表示该类铸铁最低抗拉强度值为250 MPa (壁厚为30mm时)。 4)QT400-15:球墨铸铁;数字表示该类铸铁最低抗拉强度值为400 MPa,延伸率15%。 2、铸件缩孔形成的原因就是什么？什么就是顺序凝固原则？有何作用？并用示意图表示。哪些合金常需采用“顺序凝固原则”？(6分) 答: 当合金在恒温下或窄温度范围内结晶时,其液态收缩与固态收缩所缩减的体积如果得不到补足(补缩),则在最后凝固部位形成一些孔洞,这些孔洞便就是缩孔。(2分) 顺序凝固原则,通过在可能出现缩孔的厚大部位安放冒口,浇口开在冒口处,使得铸件由远离冒口部分向冒口部分逐渐凝固,则在最后凝固部位,也就就是冒口部分形成缩孔。冒口在铸件清理时去除。(2分) 如下图所示, 3)坚持顺序凝固原则就是为防止或消除铸件缩孔。对于收缩大或壁厚差别较大的合金铸件,如铸钢、高强度灰铸铁与可锻铸铁等,常需采用顺序凝固原则。(2分)
3、绘制模锻锻件图要考虑哪些因素？ (4%) 答:制定模锻件图应包括以下内容,
选分模面,确定敷料、加工余量、锻造公差,确定模锻斜度与模锻圆角半径,确定冲孔连皮厚度。(4分) 4、补画出简化的铁碳合金状态图,并回答下面的问题。在铁一渗碳体相图中,有四条重要的特征线,合金冷却通过下列特征线时(本小题共7分。作图3分,填空4分): 1)通过ECF水平线,发生__共晶__反应,C点称为__共晶点_,生成_高温莱氏体, 其含碳量为_ 4、3%____。 2)通过PSK水平线,发生__共析__反应,S点称为_共析点__,生成 珠光体 , 其含碳量为__0、77%_____。 3)ES线又称为___Acm______,它就是__C在奥氏体中的溶解度曲线 _,奥氏体冷却 到此线时,开始析出___析出二次Fe3C(或Fe3CⅡ)_______。 4)GS线又称为__A3____,奥氏体冷却到此线时,开始析出__铁素体_____。 材料成型技术基础试题及答案 5、分析下图中铸件的铸造应力分布情况,并画出因铸造应力引起的变形。(假 设上面比下面冷却快) (4分)
答: 如上图所示平板铸件, 当上面冷却比下面快时,由于下面冷却慢,所以受拉应力作用; 上面冷却快,则受压应力作用。(2分) 由于下面受拉应力作用,会缩短一点以恢复其平衡(自由)状态; 上面受压应力作用,会变长一点以恢复其平衡(自由)状态。最后,会出现下面向内凹,上面向上凸起的弯曲变形,如下图所示。(2分)
6、试问下图中所示焊接结构在焊接后会产生何种变形？并绘出变形后的焊件示意图。用什么方法消除变形？并在图中示意。(4分)
答: 上图所示焊接结构在焊接后会产生弯曲变形,如下图所示。 材料成型技术基础试题及答案 (2分) 可以用火焰矫正法消除变形,即用乙炔焰加热T形梁的下腹板位置(呈三角形加热),使其产生反向等量变形,抵消原焊接变形,如下图所示。
五、综合题(共21分) 1、从铸造性能,塑性成形性能(锻压性能),焊接性能三个方面分析灰铸铁与低碳钢优劣之处。(6分) 答: 铸造性能: 1)灰铸铁:液态合金流动性好,收缩率低,凝固温度范围小((近)共晶成份合金),过热度低,所以灰铸铁铸造性能很好。(1分) 2)低碳钢:液态合金流动性差,收缩率大,过热度高,所以低碳钢铸造性能很差。(1分) 塑性成形性能(锻压性能): 1)灰铸铁:塑性极差(延伸率趋近于零),所以灰铸铁不能进行塑性成形(不能锻压)。(1分) 2)低碳钢:塑性很好(延伸率大于25%),所以低碳钢塑性成形性能或锻压性能好。(1分) 焊接性能: 1)灰铸铁:碳当量数值很高(C当量＞3、5%＞＞0、6%), 所以灰铸铁焊接性能极差,仅限于焊补。(1分) 2)低碳钢:碳当量数值低(C当量＜0、25%＜0、4%), 所以低碳钢焊接性能好。(1分) 2、图示结构设计就是否合理？对不合理部分作如何改正(可在原图上作修改,但必须表达清楚),并说明理由。(9分)
砂型铸件 砂型铸件
自由锻件 模锻件 焊接件 焊接件 材料成型技术基础试题及答案 答: 图示结构设计都不合理,应作以下修改: 砂型铸件1, 砂型铸件2,
铸件内腔结构设计应尽量不用 铸件壁厚应尽可能均匀,避免 或少用型芯,图示改正可形成 缩孔,缩松与裂纹等缺陷。图 自带型芯或砂胎以替代型芯, 示铸件各部分的壁厚差别过大 以节省造芯操作与芯盒费用。 ,厚壁处形成热节,故应采取 (1、5分) “开窗口”设计。(1、5分)
自由锻件 模锻件
自由锻件结构设计应避免斜面 截面大小差别过大,凸缘高而薄,中 与圆锥面。原图示结构有圆锥面, 间又深凹,从锻模制造、锻造生产到 成型困难,应改为圆柱面。 取出锻件都很困难,锻模寿命也短。 (1、5分) 应改为图示结构, 凸缘截面减少,宽度增加。(1、5分) 焊接件1 焊接件2
焊接接头的焊缝的布置应尽可能 电阻点焊的电极难以伸入,应改为图
分散,否则密集、交叉的焊缝会 示结构,以方便操作。(1、5分) 加大焊接热影响区。因此,交叉 的焊缝应改为交错焊缝。(1、5分) 3、如下图所示的车床传动轴,在小批量生产时:1)试选择合适的材料;2)试确定毛坯加工方法;3)试确定热处理工艺。(要说明理由)。(6分)
材料成型技术基础习题答案
作业1 金属材料技术基础1-1 判断题（正确的画O，错误的画×）1．纯铁在升温过程中，912℃时发生同素异构转变，由体心立方晶格的α-Fe转变为面心立方晶格的γ-Fe。
这种转变也是结晶过程，同样遵循晶核形成和晶核长大的结晶规律。
（O ）2．奥氏体是碳溶解在γ-Fe中所形成的固溶体，具有面心立方结构，而铁素体是碳溶解在α-Fe中所形成的固溶体,具有体心立方结构。
（O ）3．钢和生铁都是铁碳合金。
其中，碳的质量分数（又称含碳量）小于0.77%的叫钢，碳的质量分数大于2.11%的叫生铁。
（×）4．珠光体是铁素体和渗碳体的机械混合物，珠光体的力学性能介于铁素体和渗碳体之间。
（O ）5．钢中的含碳量对钢的性能有重要的影响。
40与45钢相比，后者的强度高，硬度也高,但后者的塑性差。
（O ）6．为了改善低碳钢的切削加工性能，可以用正火代替退火，因为正火比退火周期短，正火后比退火后的硬度低，便于进行切削加工。
（×）7．淬火的主要目的是为了提高钢的硬度。
因此，淬火钢就可以不经回火而直接使用。
（×）8．铁碳合金的基本组织包括铁素体（F）、奥氏体（A）、珠光体（P）、渗碳体（Fe3C）、马氏体（M）、索氏体（S）等。
（×）1-2 选择题1．铁碳合金状态图中的合金在冷却过程中发生的（F ）是共析转变，（B ）是共晶转变。
A．液体中结晶出奥氏体；B．液体中结晶出莱氏体；C．液体中结晶出一次渗碳体；D．奥氏体中析出二次渗碳体；E．奥氏体中析出铁素体；F．奥氏体转变为珠光体。
2．下列牌号的钢材经过退火后具有平衡组织。
其中，（ C ）的σb最高，（D ）的HBS最高，（A ）的δ和a k最高。
在它们的组织中，（A ）的铁素体最多，（ C ）的珠光体最多，（D ）的二次渗碳体最多。
A．25；B．45；C．T8；D．T12。
3．纯铁分别按图1-1所示不同的冷却曲线冷却。
其中，沿（ D ）冷却，过冷度最小；沿（D ）冷却，结晶速度最慢；沿（A ）冷却，晶粒最细小。
材料成型技术习题库+答案
材料成型技术习题库+答案一、单选题（共37题，每题1分，共37分）1.手工电弧焊焊接薄板时,为防止烧穿常采用的工艺措施之一是A、氩气保护B、CO2保护C、直流正接D、直流反接正确答案：D2.炒菜用的铸铁锅适合用下列哪种成形方法＿＿＿A、锻造B、挤压铸造C、冲压D、砂型铸造正确答案：B3.零件工作时的正应力方向与纤维方向应该A、垂直B、无关C、平行D、相交正确答案：C4.下列焊接方法中，只适于立焊的是A、手弧焊B、埋弧自动焊C、电渣焊D、CO2保护焊正确答案：D5.表现为铸件的外形尺寸减小的是A、液态收缩B、固态收缩C、凝固收缩D、合并收缩正确答案：B6.锻造时当金属的加热温度过高，内部晶粒急剧长大，使塑性降低的现象称为A、硬化B、过烧C、过热D、熔化正确答案：C7.生产中为提高合金的流动性,常采用的方法是A、降低出铁温度B、延长浇注时间C、提高浇注温度D、加大出气口正确答案：C8.预锻模膛与终锻模膛相比,它的A、应有冲孔连皮B、圆角应大些,斜度应小些C、带有飞边槽D、圆角和斜度应大些正确答案：D9.合金化学成份对流动性的影响主要取决于A、过热温度B、凝固点C、熔点D、结晶温度区间正确答案：D10.以下冲压工序中，属于冲裁工序的是A、冲挤B、弯曲C、拉深D、落料正确答案：D11.焊接低碳钢或普低钢时,选用电焊条的基本原则是A、等强度原则B、经济性原则C、可焊性原则D、施工性原则正确答案：A12.自由锻件坯料质量的计算公式是A、G坯料=G锻件+G飞边B、G坯料=G锻件+C烧损C、G坯料=G锻件+G飞边+C烧损D、G坯料=G锻件+G烧损+G料头正确答案：D13.锻造前坯样加热的目的是A、提高塑性,降低韧性B、提高强度,降低韧性C、提高塑性,提高变形抗力D、提高塑性,增加韧性正确答案：D14.下列零件不属于轴类零件的是＿＿＿A、垫圈B、螺栓C、拔叉D、丝杠正确答案：A15.生产火车车轮、重型水压机横梁等重型机械最适合的材料是A、铸钢B、铸铁C、铸造黄铜D、铸造合金正确答案：A16.生产较大的套筒、管类铸件，常用的铸造方法是A、挤压铸造B、压力铸造C、熔模铸造D、离心铸造正确答案：D17.具有较好的脱氧、除硫、去氢和去磷作用以及机械性能较高的焊条是A、不锈钢焊条B、结构钢焊条C、酸性焊条D、碱性焊条正确答案：D18.可锻铸铁的制取方法是，先浇注成A、球墨组织B、灰口组织C、麻口组织D、白口组织正确答案：D19.齿轮毛坯锻造前，应先对棒料进行A、拔长B、打磨C、镦粗D、滚挤正确答案：C20.不属于埋弧自动焊的特点是A、节省材料B、焊接质量好C、生产率高D、适应性广正确答案：D21.焊接热影响区中，对焊接接头性能不利的区域是A、部分相变区B、正火区C、熔合区D、焊缝金属正确答案：C22.铸件的缩孔常出现在铸件的A、厚部B、底部C、芯部D、最后凝固部位正确答案：D23.钢的杂质元素中哪一种会增加其冷脆性＿＿＿＿A、TiB、NiC、SD、P正确答案：D24.下列哪一项不是热裂纹的特征A、形状曲折B、尺寸较短C、缝隙较宽D、金属光泽正确答案：D25.影响焊接热影响区大小的主要因素是A、焊接方法B、焊接规范C、接头形式D、焊缝尺寸正确答案：B26.下列制品中最适宜于铸造的是A、铁锅B、哑铃C、钢精锅D、子弹壳正确答案：B27.氩弧焊特别适于焊接容易氧化的金属和合金,是因为A、氩气是惰性气体B、氩弧温度高C、氩弧热量集中D、氩气容易取得正确答案：A28.航空发动机机箱的成形方法可以是＿＿＿A、铝合金铸造B、圆钢锻造C、板料冲压D、球墨铸铁铸造正确答案：A29.为简化锻件形状而增加的那部分金属称为A、余量B、坯料C、敷料D、余块正确答案：C30.闪光对焊属于哪种焊接类别A、激光焊B、熔焊C、钎焊D、压焊正确答案：D31.铸件最小壁厚要受到限制,主要是由于薄壁件中金属流动性低,容易产生A、缩孔和缩松B、应力和变形C、冷隔和浇不足D、开裂正确答案：C32.铸件壁越厚,其强度越低,主要是由于A、冷隔严重B、碳含量态低C、易浇不足D、晶粒粗大正确答案：D33.下列合金线收缩率最大的A、铸造黄铜B、铸钢C、铸铁D、铸铝正确答案：A34.手弧焊时，操作最方便，焊缝质量最易保证，生产率又高的焊缝空间位置是A、立焊B、仰焊C、平焊D、横焊正确答案：C35.对于由几个零件组合成的复杂部件，可以一次铸出的铸造方法是A、熔模铸造B、挤压铸造C、压力铸造D、离心铸造正确答案：A36.普通车床床身浇注时,导轨面应该A、朝右侧B、朝下C、朝左侧D、朝上正确答案：B37.下列属于变形工序的是A、修整B、拉深C、落料D、冲裁正确答案：B二、判断题（共63题，每题1分，共63分）1.冲压件成形后一般不再进行机械加工才即可作为零件使用。
材料成型技术基础习题答案
作业1 金属材料技术基础1-1 判断题（正确的画O，错误的画×）1．纯铁在升温过程中，912℃时发生同素异构转变，由体心立方晶格的α-Fe转变为面心立方晶格的γ-Fe。
这种转变也是结晶过程，同样遵循晶核形成和晶核长大的结晶规律。
（O ）2．奥氏体是碳溶解在γ-Fe中所形成的固溶体，具有面心立方结构，而铁素体是碳溶解在α-Fe中所形成的固溶体,具有体心立方结构。
（O ）3．钢和生铁都是铁碳合金。
其中，碳的质量分数（又称含碳量）小于0.77%的叫钢，碳的质量分数大于2.11%的叫生铁。
（×）4．珠光体是铁素体和渗碳体的机械混合物，珠光体的力学性能介于铁素体和渗碳体之间。
（O ）5．钢中的含碳量对钢的性能有重要的影响。
40与45钢相比，后者的强度高，硬度也高,但后者的塑性差。
（O ）6．为了改善低碳钢的切削加工性能，可以用正火代替退火，因为正火比退火周期短，正火后比退火后的硬度低，便于进行切削加工。
（×）7．淬火的主要目的是为了提高钢的硬度。
因此，淬火钢就可以不经回火而直接使用。
（×）8．铁碳合金的基本组织包括铁素体（F）、奥氏体（A）、珠光体（P）、渗碳体（Fe3C）、马氏体（M）、索氏体（S）等。
（×）1-2 选择题1．铁碳合金状态图中的合金在冷却过程中发生的（F ）是共析转变，（B ）是共晶转变。
A．液体中结晶出奥氏体；B．液体中结晶出莱氏体；C．液体中结晶出一次渗碳体；D．奥氏体中析出二次渗碳体；E．奥氏体中析出铁素体；F．奥氏体转变为珠光体。
2．下列牌号的钢材经过退火后具有平衡组织。
其中，（ C ）的σb最高，（D ）的HBS最高，（A ）的δ和a k最高。
在它们的组织中，（A ）的铁素体最多，（C ）的珠光体最多，（D ）的二次渗碳体最多。
A．25；B．45；C．T8；D．T12。
3．纯铁分别按图1-1所示不同的冷却曲线冷却。
其中，沿（ D ）冷却，过冷度最小；沿（D ）冷却，结晶速度最慢；沿（A ）冷却，晶粒最细小。
材料成型技术基础习题答案
作业1 金属材料技术基础1-1 判断题（正确的画O，错误的画×）1．纯铁在升温过程中，912℃时发生同素异构转变，由体心立方晶格的α-Fe转变为面心立方晶格的γ-Fe。
这种转变也是结晶过程，同样遵循晶核形成和晶核长大的结晶规律。
（O ）2．奥氏体是碳溶解在γ-Fe中所形成的固溶体，具有面心立方结构，而铁素体是碳溶解在α-Fe中所形成的固溶体,具有体心立方结构。
（O ）3．钢和生铁都是铁碳合金。
其中，碳的质量分数（又称含碳量）小于0.77%的叫钢，碳的质量分数大于2.11%的叫生铁。
（×）4．珠光体是铁素体和渗碳体的机械混合物，珠光体的力学性能介于铁素体和渗碳体之间。
（O ）5．钢中的含碳量对钢的性能有重要的影响。
40与45钢相比，后者的强度高，硬度也高,但后者的塑性差。
（O ）6．为了改善低碳钢的切削加工性能，可以用正火代替退火，因为正火比退火周期短，正火后比退火后的硬度低，便于进行切削加工。
（×）7．淬火的主要目的是为了提高钢的硬度。
因此，淬火钢就可以不经回火而直接使用。
（×）8．铁碳合金的基本组织包括铁素体（F）、奥氏体（A）、珠光体（P）、渗碳体（Fe3C）、马氏体（M）、索氏体（S）等。
（×）1-2 选择题1．铁碳合金状态图中的合金在冷却过程中发生的（F ）是共析转变，（B ）是共晶转变。
A．液体中结晶出奥氏体；B．液体中结晶出莱氏体；C．液体中结晶出一次渗碳体；D．奥氏体中析出二次渗碳体；E．奥氏体中析出铁素体；F．奥氏体转变为珠光体。
2．下列牌号的钢材经过退火后具有平衡组织。
其中，（ C ）的σb最高，（D ）的HBS最高，（A ）的δ和a k最高。
在它们的组织中，（A ）的铁素体最多，（C ）的珠光体最多，（D ）的二次渗碳体最多。
A．25；B．45；C．T8；D．T12。
3．纯铁分别按图1-1所示不同的冷却曲线冷却。
其中，沿（ D ）冷却，过冷度最小；沿（D ）冷却，结晶速度最慢；沿（A ）冷却，晶粒最细小。

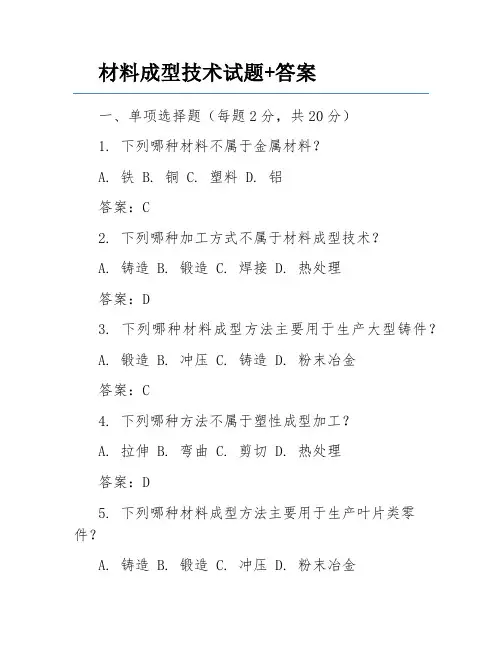

材料成型技术试题+答案
材料成型技术试题+答案一、单项选择题（每题2分，共20分）1. 下列哪种材料不属于金属材料？A. 铁B. 铜C. 塑料D. 铝答案：C2. 下列哪种加工方式不属于材料成型技术？A. 铸造B. 锻造C. 焊接D. 热处理答案：D3. 下列哪种材料成型方法主要用于生产大型铸件？A. 锻造B. 冲压C. 铸造D. 粉末冶金答案：C4. 下列哪种方法不属于塑性成型加工？A. 拉伸B. 弯曲C. 剪切D. 热处理答案：D5. 下列哪种材料成型方法主要用于生产叶片类零件？A. 铸造B. 锻造C. 冲压D. 粉末冶金答案：C6. 下列哪种材料不属于金属基复合材料？A. 碳纤维B. 玻璃纤维C. 金属D. 陶瓷答案：A7. 下列哪种方法不属于金属的热成型加工？A. 热轧B. 热挤压C. 热锻造D. 冷拔答案：D8. 下列哪种材料成型方法主要用于生产型腔类零件？A. 铸造B. 锻造C. 冲压D. 粉末冶金答案：A9. 下列哪种材料不属于金属材料？A. 铁B. 铜C. 塑料D. 铝答案：C10. 下列哪种加工方式不属于材料成型技术？A. 铸造B. 锻造C. 焊接D. 热处理答案：D二、多项选择题（每题3分，共30分）11. 下列哪些属于金属材料的分类？A. 黑色金属B. 有色金属C. 金属基复合材料D. 陶瓷答案：ABC12. 下列哪些属于塑性成型加工的方法？A. 拉伸B. 弯曲C. 剪切D. 热处理答案：ABC13. 下列哪些属于金属的热成型加工方法？A. 热轧B. 热挤压C. 热锻造D. 冷拔答案：ABC14. 下列哪些属于材料成型技术的应用领域？A. 航空航天B. 汽车制造C. 机械制造D. 建筑材料答案：ABCD15. 下列哪些属于金属基复合材料的分类？A. 碳纤维B. 玻璃纤维C. 金属D. 陶瓷答案：BC三、判断题（每题3分，共30分）16. 金属的冷成型加工是在室温下进行的，因此加工过程中不会产生塑性变形。
工程材料与成型技术习题库(含答案)
工程材料与成型技术习题库（含答案）一、单选题（共52题，每题1分，共52分）1.若合金元素能使等温转变曲线右移,则钢的淬透性将()。
A、提高B、不改变C、降低正确答案：A2.在设计汽车缸盖螺钉时应选用的强度指标是()。
A、σsB、σbC、σeD、σ0.2正确答案：D3.在发生L→(α+β)共晶反应时,三相的成分()。
A、相同B、确定C、不定D、以上说法都不对正确答案：B4.按回火温度不同可将回火分为()。
A、低温、中温B、低温、中温、高温C、中温、高温正确答案：B5.金属型铸造主要适用于尧注的工程材料是()。
A、工业纯铁B、铝合金、铜合金C、铸钢D、铸铁正确答案：B6.钢的淬透性主要取决于()。
A、合金元素B、冷却介质C、含碳量正确答案：A7.奥氏体是()。
A、碳在γ-Fe中的间隙固溶体B、碳在α-Fe中的间隙固溶体C、碳在α-Fe中的有限固溶体D、以上说法都不对正确答案：A8.下列是优质碳素钢的是()A、铁道用的一般碳素钢B、碳素弹簧钢C、焊条用碳素钢D、碳素钢钢筋钢正确答案：B9.制造高速切削刀具的钢是_A、T12A、3Cr2W8VB、Cr12MoV、9SiCrC、W18Cr4V、W6Mo5Cr4V2D、以上都不对正确答案：C10.含炭量为0.40%的碳素钢牌号可能是()A、4钢B、T4钢C、40钢D、T40正确答案：D11.HMn58—2中含Mn量为()。
A、0.42B、2%;C、0.58;D、0%;正确答案：B12.20Cr为()A、调质合金钢B、中淬透性钢C、高淬透性钢D、低淬透性渗碳钢正确答案：D13.发生共晶转变的含碳量的范围是()A、2.11%—6.69%B、2.11%—4.3%C、0.77%—4.3%D、4.3%—6.69%正确答案：A14.碳素工具钢在使用前()A、要进行热处理B、不需要热处理C、有的需要有的不需要热处理D、以上都不对正确答案：C15.中温回火的目的是()A、是钢具有良好综合力学性能B、提高钢的弹性和韧性C、保持淬火钢高硬度和耐磨性正确答案：A16.长轴类零件在热处理后进行冷校直,可能会造成力学性能指标降低,主要是()A、σlB、σ-1C、δD、HB正确答案：B17.薄板弯曲件,若弯曲半径过小会产生。
工程材料与成型技术基础 庞国星主编 考试参考答案
1、判断下列说法是否正确：（1）钢在奥氏体化后，冷却时形成的组织主要取决于钢的加热温度。
错误，取决于钢的冷却速度。
（2）低碳钢与高碳钢工件为了便于切削加工，可预先进行球化退火。
错误（3）钢的实际晶粒度主要取决于钢在加热后的冷却速度。
错误，取决于钢的加热温度。
（4）过冷奥氏体冷却速度快，钢冷却后的硬度越高。
错误，钢的硬度主要取决于含碳量。
（5）钢中合金元素越多，钢淬火后的硬度越高。
错误，钢的硬度主要取决于含碳量。
（6）同一钢种在相同加热条件下，水淬比油淬的淬透性好，小件比大件的淬透性好。
正确。
（7）钢经过淬火后是处于硬脆状态。
正确（8）冷却速度越快，马氏体的转变点Ms和Mf越低。
正确。
（9）淬火钢回火后的性能主要取决于回火后的冷却速度。
错误，取决于回火温度。
（10）钢中的含碳量就等于马氏体的含碳量。
错误2、将含碳量为1.2%的两个试件，分别加热到760℃和900℃，保温时间相同，达到平衡状态后以大于临界冷速的速度快速冷却至室温。
问：（1）哪个温度的试件淬火后晶粒粗大。
900℃粗大，处于完全奥氏体化区，对于过共析钢易造成晶粒粗大。
（2）哪个温度的试件淬火后未溶碳化物较少。
900℃，处于完全奥氏体化区。
（3）哪个温度的试件淬火后马氏体的含碳量较多。
900℃，处于完全奥氏体化区，奥氏体的含碳量即为马氏体含碳量。
（4）哪个温度的试件淬火后残余奥氏体量多。
900℃，奥氏体的含碳量越高，Ms和Mf就越低，残余奥氏体量就越多。
（5）哪个试件的淬火温度较为合理，为什么？760℃，处于部分奥氏体化区，加热组织为奥氏体+未溶碳化物（阻碍晶粒长大），晶粒细小。
同时控制了奥氏体含碳量，也就控制了马氏体含碳量，降低了马氏体脆性。
淬火组织：马氏体+未溶碳化物+残余奥氏体，保证了强度、硬度。
3、将20钢和60钢同时加热到860℃,并保温相同的时间,问那种钢奥氏体晶粒粗大些?20钢和60钢都属于亚共析钢，一般加热时要求完全奥氏体化，加热温度应在A3以上。
材料成型技术模拟考试题与答案
材料成型技术模拟考试题与答案一、单项选择题（每题2分，共20分）1. 下列哪种材料不属于金属材料？A. 钢铁B. 铝C. 塑料D. 铜答案：C2. 下列哪种成型方法不属于材料成型技术？A. 铸造B. 锻造C. 焊接D. 切割答案：D3. 下列哪种材料成型方法主要用于生产小型、精密、复杂的零件？A. 铸造C. 冲压D. 焊接答案：A4. 下列哪种金属材料的强度最高？A. 钢铁B. 铝C. 钛D. 铜答案：C5. 下列哪种材料成型方法生产的产品精度最高？A. 铸造B. 锻造C. 冲压D. 焊接答案：C6. 下列哪种材料成型方法生产的产品表面质量最好？B. 锻造C. 冲压D. 焊接答案：A7. 下列哪种材料成型方法生产的产品尺寸最大？A. 铸造B. 锻造C. 冲压D. 焊接答案：B8. 下列哪种材料成型方法主要用于生产大型、厚的零件？A. 铸造B. 锻造C. 冲压D. 焊接答案：B9. 下列哪种材料成型方法主要用于生产薄壁、中空的零件？A. 铸造B. 锻造C. 冲压D. 焊接答案：A10. 下列哪种材料成型方法主要用于生产异形零件？A. 铸造B. 锻造C. 冲压D. 焊接答案：C二、多项选择题（每题3分，共30分）11. 金属材料成型技术的应用领域包括哪些？A. 航空B. 航天C. 汽车D. 机械制造E. 电子答案：ABCDE12. 下列哪些因素会影响铸造工艺？A. 模具设计B. 铸造材料C. 铸造温度D. 铸造时间E. 铸造压力答案：ABC13. 下列哪些因素会影响锻造工艺？A. 材料种类B. 锻造温度C. 锻造速度D. 锻造模具E. 锻造力答案：ABCE14. 下列哪些因素会影响冲压工艺？A. 材料种类B. 冲压模具C. 冲压速度D. 冲压力E. 冲压温度答案：ABCD15. 下列哪些因素会影响焊接工艺？A. 焊接材料B. 焊接电流C. 焊接电压D. 焊接速度E. 焊接温度答案：ABC三、判断题（每题3分，共30分）16. 金属材料的强度和硬度成正比关系。
工程材料及成型技术基础(吕广庶 张元明 著) 课后习题答案
《工程材料》复习思考题参考答案第一章金属的晶体结构与结晶1．解释下列名词点缺陷,线缺陷,面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度,自发形核，非自发形核,变质处理,变质剂.答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小,主要指空位间隙原子、置换原子等。
线缺陷:原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小.如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大,而另一方向上的尺寸很小.如晶界和亚晶界.亚晶粒：在多晶体的每一个晶粒内,晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒,称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。
滑移部分与未滑移部分的交界线即为位错线。
如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致,则称这块晶体为单晶体。
多晶体:由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核:在一定条件下,从液态金属中直接产生,原子呈规则排列的结晶核心.非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒,造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率,细化晶粒，这种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂.2.常见的金属晶体结构有哪几种？α—Fe 、γ- Fe 、Al 、Cu 、Ni 、Pb 、Cr 、V 、Mg、Zn 各属何种晶体结构？答：常见金属晶体结构:体心立方晶格、面心立方晶格、密排六方晶格；α－Fe、Cr、V属于体心立方晶格；γ－Fe 、Al、Cu、Ni、Pb属于面心立方晶格；Mg、Zn属于密排六方晶格；3.配位数和致密度可以用来说明哪些问题？答:用来说明晶体中原子排列的紧密程度。
(工艺技术)材料成型及工艺基础考试题含答案
《材料成形技术基础》考试样题答题页（本卷共10页）三、填空（每空0.5分，共26分）1.( ) ( ) ( )2.( )3.( ) ( )4.( )5.( )( )6.( ) ( )7.( ) ( )8.( ) ( )9.( ) 10.( )11.( )12.( ) ( ) 13.( ) ( )14.( )15.( ) 16.( ) ( )17.( ) ( ) 18.( )19.( )20.( ) ( ) 21.( ) ( )22.( )23.( ) 24.( )25.( ) ( )26.( )( )27.( ) ( )28.( ) 29.( ) ( )30.( )31.( )( ) ( )32.( ) ( )四、综合题（20分）1、绘制图5的铸造工艺图（6分）修2、绘制图6的自由锻件图，并按顺序选择自由锻基本工序。
（6分）自由锻基本工序：3、请修改图7--图10的焊接结构，并写出修改原因。
图7手弧焊钢板焊接结构（2分）图8手弧焊不同厚度钢板结构（2分）修改原因：焊缝集中修改原因：不便于操作图9钢管与圆钢的电阻对焊（2分）图10管子的钎焊（2分）修改原因：修改原因：《材料成形技术基础》考试样题（本卷共10页）注：答案一律写在答题页中规定位置上，写在其它处无效。
一、判断题（16分，每空0.5分。
正确的画“O”，错误的画“×”）1．过热度相同时，结晶温度范围大的合金比结晶温度范围小的合金流动性好。
这是因为在结晶时，结晶温度范围大的合金中，尚未结晶的液态合金还有一定的流动能力。
F2．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。
T3．HT100、HT150、HT200均为普通灰口铸铁，随着牌号的提高，C、Si含量增多，以减少片状石墨的数量，增加珠光体的数量。
4．缩孔和缩松都是铸件的缺陷，在生产中消除缩孔要比消除缩松容易。
