电器控制与PLC试题及答案
1．S7-200系列PLC的指令系统有梯形图，语句表，功能块三种类型。
2．PLC的软件系统可分为用户程序和系统程序两大部分。
3．位寻址的格式由存储器标识符，字节地址，分隔符及位号四部分组成。
4．定时器的三种类型分别是TON，TOF，和TONR。
5．字移位指令的最大移位位数为 16 。
6．顺序控制继电器指令包括SCR，SCRT，和SCRE三个指令。
7．子程序可以嵌套，嵌套深度最多为 8 层。
8．通常把内部存储器又称为中间存储器。
二、选择题（ 每题2分，共20 分）
1．PLC的工作方式是（ D ）。
A、等待工作方式； B、中断工作方式；
C、扫描工作方式； D、循环扫描工作方式；
2．在输出扫描阶段，将（ B ）寄存器中的内容复制到输出接线端子上。
A、输入映象； B、输出映象； C、变量存储器； D、内部存储器；
3．JMP n 这条指令中，n的取值范围是（ B ）。
A、0-128； B、1-64； C、0-256； D、0-255；
4．顺序控制段开始指令的操作码是（ A ）。
A、SCR； B、SCRP； C、SCRE； D、SCRT；
5．传统继电控制系统中的中间继电器，对应S7系列PLC的应是那种地址范围
(C )
A. SM B. AC C. M D. VB
6．双字整数的加减法指令的操作数都采用（ B ）寻址方式。
A、字； B、双字； C、字节； D、位；
7. 下列那项属于双字寻址 D 。
A.QW1; B.V10; C.IB0; D. MD28;
8．只能使用字寻址方式来存取信息的寄存器是 D 。
A．S; B．I; C．HC; D．AI;
9．SM是哪个存储器的标识符 D 。
A．高速计数器； B．累加器； C．内部辅助寄存器； D．特殊辅助寄存
器；
10．CPU214型PLC本机I/O点数为 A 。
A.14/10； B.8/16； C.24/16； D.14/16；
11．CPU214 型PLC有几个通讯端口 A 。
A、2个； B、1个； C、3个； D、4个；
12．HSC1的控制寄存器是 C 。
A、SMW137； B、SMB57； C、SMB47； D、SMW147；
13．顺序控制段开始指令的操作码是 A 。
A、SCR； B、SCRP； C、SCRE； D、SCRT；
1．栈装载或指令是将堆栈中的第一层和第二层的值进行逻辑或操作，结果存入
栈顶。（ R ）
2．正跳变指令每次检测到输入信号由0变1之后，使电路接通一个扫描周期。
（ R ）
3．TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。（ W ）
4．块传送指令的操作数N指定被传送数据块的长度，采用双字寻址。（ W ）
5．定时器类型不同但分辨率都相同。（ W ）
6．EM231热电阻模块是专门将热电阻信号转为数字信号的智能模块。（ R ）
7．RS-232串行通信接口使用的是正逻辑。（ W ）
8．PLC中的存储器是一些具有记忆功能的半导体电路。（ R ）
9．PLC可以向扩展模块提供24V直流电源。（ R ）
10．系统程序是由PLC生产厂家编写的，固化到RAM中。（ W ）
11．TONR的启动输入端IN由“1”变“0”时定时器复位。（ W ）
12．字整数比较指令比较两个字整数大小，若比较式为真，该触点断开。（ W ）
13．在执行查表指令的过程中，为了查找下一个符合条件的数据，在激活查表
指令前，必须先对INDX减1。( W )
四、简答题（ 每题5分，共10 分）
1. 熔断器为什么一般不用作过载保护？
2. 电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？
3. 下列电路为电动机正反转控制电路（KM1控制电机正转，KM2控制电机反转），试简述其
工作过程。（10分）
4.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？
5 简述PLC的硬件组成及工作原理。（10分）
6 分别列举机床电气控制系统中自锁控制与互锁控制的电路。（10分）
五、编程题：
1．某组合机床的工作循环图及元件动作表如下所示。现用顺序控制继电器指令
编写控制程序。（15分）
输 入
元件名称 元件符号 端子号
启动按钮 SB1 I0.0
原位行程开关 SQ1 I0.1
快进转工进行程开关 SQ2 I0.2
压力继电器 BP I0.3
输 出
元件名称 元件符号 端子号
进给电磁阀 YV1 Q0.0
退回电磁阀 YV2 Q0.1
工进电磁阀 YV3 Q0.2
电气控制及PLC试题库和答案.(DOC)

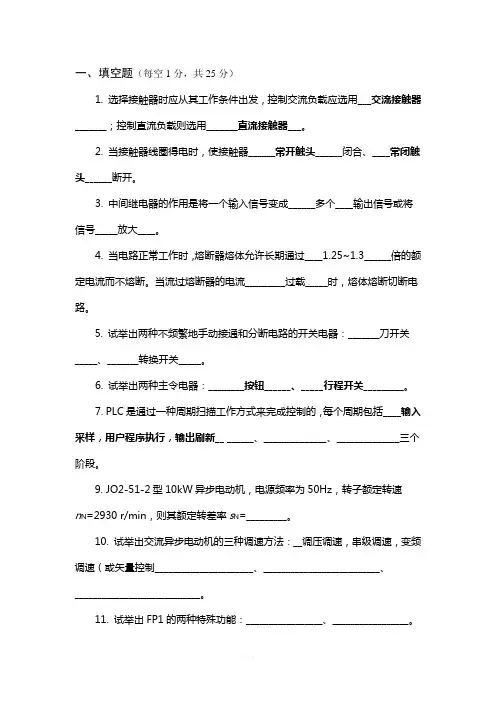

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。
9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。
每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
电气控制与plc试题及答案
电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。
A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。
答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。
答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。
答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。
答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。
逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。
2. 说明PLC在工业自动化中的优势。
答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。
#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。
如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。
#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。
电气控制PLC题库(附参考答案)
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
电气控制与plc应用期末考试题及答案
电气控制与plc应用期末考试题及答案一、选择题（每题2分，共20分）1. PLC的中文全称是______。
A. 可编程逻辑控制器B. 可编程逻辑计算器C. 可编程逻辑计算机D. 可编程逻辑处理器答案：A2. 在PLC中，I/O模块的作用是______。
A. 进行数据处理B. 进行程序存储C. 进行通信D. 进行输入输出答案：D3. 电气控制中，继电器的主要作用是______。
A. 放大信号B. 隔离电路C. 转换信号D. 保护电路答案：B4. 下列哪个是PLC编程语言？A. C语言B. 汇编语言C. 梯形图D. 以上都是5. PLC的扫描周期取决于______。
A. 程序复杂度B. CPU速度C. 扫描次数D. 输入输出数量答案：B6. 在电气控制系统中，熔断器的作用是______。
A. 调节电压B. 调节电流C. 保护电路D. 转换电压答案：C7. PLC的输入接口通常可以接收的信号类型是______。
A. 模拟信号B. 数字信号C. 模拟和数字信号D. 音频信号答案：B8. 电气控制中，接触器的主要作用是______。
A. 控制电压B. 控制电流C. 控制功率D. 控制频率答案：B9. PLC的输出接口通常可以控制的设备类型是______。
B. 继电器C. 显示器D. 以上都是答案：B10. 在PLC中，定时器的主要功能是______。
A. 计数B. 延时C. 计算D. 转换答案：B二、填空题（每题2分，共20分）1. PLC的输入输出接口通常分为______和______。
答案：数字输入接口；数字输出接口2. PLC的编程语言中，______是最基本的编程语言。
答案：梯形图3. 在电气控制中，______是用于保护电路的元件。
答案：熔断器4. PLC的扫描周期是由______决定的。
答案：CPU速度5. PLC的输出接口可以控制______，实现对机械设备的控制。
答案：继电器6. PLC的输入接口可以接收______信号，用于检测外部状态。
电气控制与PLC试题及答案

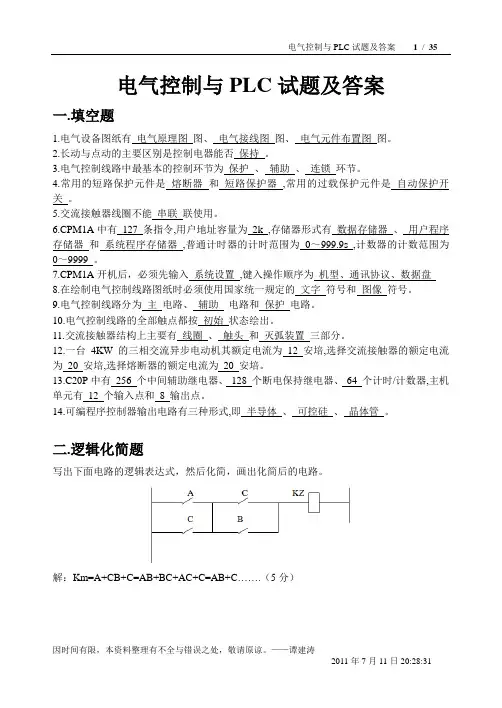

电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2.长动与点动的主要区别是控制电器能否保持。
3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器 ,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有 127 条指令,用户地址容量为 2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器 ,普通计时器的计时范围为 0～999.9s ,计数器的计数范围为0～9999 。
7.CPM1A开机后，必须先输入系统设置 ,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为 12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为 20 安培。
13.C20P中有 256 个中间辅助继电器、 128 个断电保持继电器、 64 个计时/计数器,主机单元有 12 个输入点和 8 输出点。
14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。
解：___________________________________1221J A B C J A B CJ A B C A B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。
电气控制与PLC试题及答案

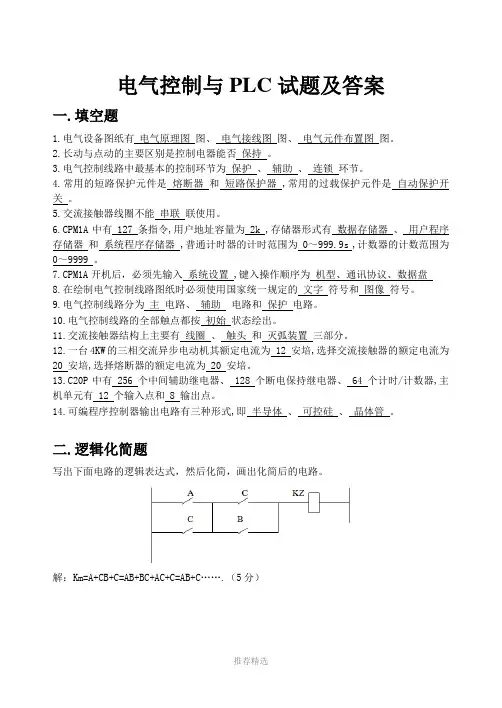

电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2.长动与点动的主要区别是控制电器能否保持。
3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127 条指令,用户地址容量为2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器,普通计时器的计时范围为0～999.9s ,计数器的计数范围为0～9999 。
7.CPM1A开机后，必须先输入系统设置,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为20 安培。
13.C20P中有256 个中间辅助继电器、128 个断电保持继电器、64 个计时/计数器,主机单元有12 个输入点和8 输出点。
14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。
解：___________________________________1221J A B CJ A B CJ A B CA B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。
解：1、布线不合理，采用水平布线，电源进线水平，控制线路垂直布线；2、热继电器连接在定子进线上；3、没有停止按钮，串联在控制线路中；4、没有连锁保护；六.问答题1、下图为报警闪光灯电路,当发生故障时事故继电器KA的常开触点闭合,信号灯L发出闪光信号。
电气控制及PLC试题库和答案
A、线圈端电压增大B、线圈阻抗增大
C、线圈电流增大D、线圈电流减小
36、机电正反转运行中的两接触器必须实现相互间 。
A、联锁B、自锁C、禁止D、记忆
37、能用来表示机电控制电路中电气元件实际安装位置的是 。
A、电气原理图B、电气布置图C、电气接线图D、电气系统图
4、星形接法：(A)
三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：(C)
三个绕组首尾相连，在三个联接端分别接三相电压。
6、电磁结构
电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。7、电弧
电弧实际上是触头间气体在强电场作用下产生的放电现象
8、接触器
接触器是一种合用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器
C、绕线式异步电动机D、以上三种电动机
47、欲使接触器KM1断电返回后接触器KM2才干断电返回，需要 。A、在KM1的住手按钮两端并联KM2的常开触点
B、在KM1的住手按钮两端并联KM2的常闭触点
C、在KM2的住手按钮两端并联KM1的常开触点
D、在KM2的住手按钮两端并联KM1的常闭触点
48、欲使接触器KM1和接触器KM2实现互锁控制，需要 。
71、下边控制电路可实现
A、三相异步电动机的正、停、反控制
B、三相异步电动机的正、反、停控制
C、三相异步电动机的正反转控制
72、下边控制电路可实现
A三相异步电动机的正、停、反控制
B三相异步电动机的正、反、停控制
C三相异步电动机的正反转控制
78、万能转换开关是
A自动控制电器B手动控制电器C既可手动，又可自动的电器
电气控制与PLC试题及部分答案
《电气控制与P L C》试题(一)1、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。
2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。
4、桥式起重机中实现电动机短路保护，通常采用______________。
5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。
6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。
7、 说明下列指令意义。
MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。
A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。
2、在控制线路中，如果两个动合触点串联，则它们是_________关系。
A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。
3、下列软元件中，属于字、位混合的元件是______。
A、X；B、M；C、T ；D、Y。
4、操作数K3Y0表示________。
A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。
5、下列指令使用正确的是_____。
A、OUT X0；B、MC M100；C、 SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。
A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。
(完整版)电气控制与PLC试题库和答案
电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。
19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
2024年07月23649电气控制与PLC期末试题答案
2024年07月23649电气控制与PLC期末试题答案一、选择题（每题2分，共20分）1. PLC的中央处理单元（CPU）的主要功能是（B）。
A. 输入/输出处理B. 控制运算和逻辑判断C. 存储程序和数据D. 通信与网络连接2. 下列哪种类型的传感器不属于模拟量传感器？（D）A. 温度传感器B. 压力传感器C. 液位传感器D. 开关传感器3. PLC的输入模块一般由（B）组成。
A. 输出继电器B. 输入继电器C. 计时器D. 计数器4. PLC的输出模块按照输出方式可以分为（D）。
A. 电流型B. 电压型C. 模拟量型D. A、B、C均正确5. 以下哪种编程语言不是PLC的常用编程语言？（C）A. 梯形图B. 功能块图C. 顺序功能图D. 指令表二、填空题（每题3分，共30分）1. PLC的基本结构包括：中央处理单元（CPU）、输入/输出模块、________（答案：存储器）和________（答案：编程器）。
2. PLC的编程语言主要有：梯形图、功能块图、________（答案：指令表）和________（答案：顺序功能图）。
3. PLC的输入/输出模块按照信号类型可分为：数字量输入/输出模块和________（答案：模拟量输入/输出模块）。
4. PLC的运行方式有：连续运行、________（答案：单步运行）和________（答案：循环运行）。
5. PLC的定时器（Timer）用于实现________（答案：延时）功能，计数器（Counter）用于实现________（答案：计数）功能。
三、判断题（每题2分，共20分）1. PLC的输出模块可以直接驱动负载。
（×）2. PLC的输入模块可以接收模拟信号和数字信号。
（√）3. PLC的编程器可以在线修改程序。
（√）4. PLC的运行方式只能设置为连续运行或单步运行。
（×）5. PLC的定时器只能实现延时功能，不能实现计数功能。
